Преимущества фрезерных станков с ЧПУ LIGA NA2030
- Высокая точность обработки
- Быстрая настройка и изменение программ
- Эффективное использование рабочего времени
Особенности фрезерных станков с ЧПУ LIGA NA2030
- Компактный размер для экономии места в цехе
- Прочная конструкция для долговечной работы
- Интуитивно понятное управление для операторов
Назначение фрезерных станков с ЧПУ LIGA NA2030
Фрезерные станки данной модели предназначены для точной обработки деталей из металла, пластика и других материалов. Они идеально подходят для производства запчастей, прототипов и других изделий.
Сферы применения
- Машиностроение
- Авиационная промышленность
- Автомобильное производство
- Электроника
Приобретите фрезерные станки с ЧПУ LIGA NA2030 уже сегодня и повысьте эффективность производства в вашем предприятии!

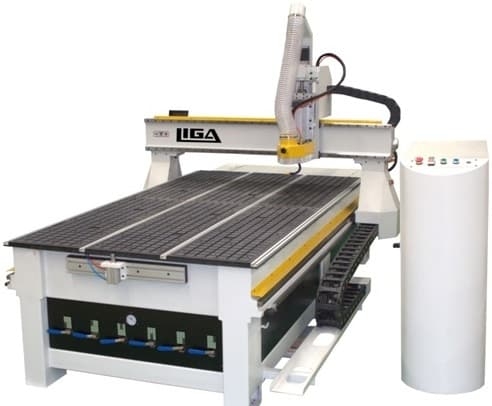

Фрезерный станок с ЧПУ NA-2030 предназначен для раскроя и 2D/3D фрезерования листовых материалов, таких как древесина мягких и твердых пород, композитные материалы (ДСП, ДВП, МДФ), "Alucobond", "Dibond", любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), гетинакс, искусственный камень, акриловое стекло и оргстекло, модельный пластик.
Отличительные особенностифрезерного станкаLIGA NA2030
Надёжная и долговечная конструкция:конструкция станины, созданная с анализом возникающих механических напряжений, исключает ее деформацию после процесса отпуска металла. Обработка станины на портальном ЧПУ станке с пятиосевой обработкой обеспечивает точные геометрические размеры.ПОРТАЛ СТАНКА изготовлен с серьезным запасом прочности, широко разнесенные направляющие перемещения шпинделя позволяют преодолевать нагрузки, возникающие при высоких скоростях резания. Особое внимание мы уделили креплению портала на станке. Данная схема используется в тяжелом машиностроение и идеально подходит для работы при больших скоростях и нагрузках.Комбинированный вакуумный стол с «Т» - Пазами – базовая конфигурацияРабочий стол станка представляет собой синтез вакуумного стола и алюминиевого стола с «Т» - пазами. Такая конструкция дает максимальную гибкость и широчайшие возможности при выборе способа фиксации заготовки.Рабочий стол разделен на 6 вакуумных зон. Можно использовать различные комбинации расположения изделий на столе в зависимости от их формы и материала.Электрошпиндель:- Электрошпиндель, производства Hiteco(SCM Group Италия)- Мощность 9,5 кВт.- Воздушное охлаждение.- Высокий уровень надежности.- Низкий уровень шума.- Долговечность.- Сменные патроны тип HSK63Функция обдува зоны резания.- охлаждает инструмент при высокой скорости резания.- эффективнее происходит удаление опилок из зоны резания.Серводвигатели перемещения по осям:Производство DELTA, ТайваньКороткое время разгона и торможения.Качественный энкодер для высокоточного позиционирования и обработкиПланетарный редуктор перемещения по осям:- Производство SHIMPO, Япония.- Большой момент вращения, малый люфт, тихая работа.- Высокоэффективная трансмиссия.Линейные направляющие с автоматической смазкой:- Производство PMI, Тайвань- Постоянная автоматическая смазка до 5000 рабочих часов.- Плавное перемещение, тихая работа.Косозубая-реечная передача по осям Yи X:- Перемещение происходит за счет косозубой рейки немецкой компанииWMH Herion. Точность-Скорость-Долговечность, три основных параметра по которым принято решение комплектовать наш станок этими рейками.- Компания WMH Herion имеет 115 летний опыт в машиностроении и является общепризнанным мировым лидером. Известные ведущие производители оборудования из Германии оснащают свои обрабатывающие центра тяжелой серии механизмами перемещения WMH Herion.Шариковинтовая пара для перемещения по оси Z:- Производство Германия.- Прямой привод (редуктор).-Высокоточная гайка с двойным маслогонным кольцом, защитой от пыли и смазкой.Линейный магазин на 8 инструментов:- позволит существенно сократить операционное время обработки и оснастить станок различным инструментом необходимым для любой обработки ваших деталей.- Включая 8 инструментальных патронов HSK-63.Система контроля SYNTEC (Тайвань):Возобновление после остановки.Экономия ресурсов компьютера.Функция восстановления контрольных точек.Прогноз оставшегося времени работы.Инвертор производства DELTA(Тайвань).Электрошкаф с принудительным охлаждением.Высокопроизводительный вакуумный насос BECKER(Германия): обеспечивает надежную фиксацию заготовок.Датчик автоматического измерения и калибровки инструмента:- сокращение времени настройки станка, внесение корректировки в управляющую программу с учетом износа инструмента.- Удобное и точное измерение длины инструмента.- Магнитное устройство датчика исключает тормозные ударыТри подъемных позиционирующих цилиндра:- Цилиндры имеют возможность перемещения вдоль сторон станка, что делает более удобным позиционирование заготовки.- Пневматический подьем\опускание.Комплект ЗИП в который входит набор инструмента, две цанги и 8 патронов для установки инструмента фирмы KLEIN.
Технические характеристики фрезерного станка с ЧПУ LIGA NA2030
| Размеры рабочего стола, мм | 2100 х 3100 |
| Перемещение шпинделя по оси Z, мм | 200* |
| Тип передачи по осям X, Y | косозубая шестерня-рейка |
| Тип рабочего стола | Комбинированный вакуумный с «Т»- пазами крепления |
| Тип электродвигателей перемещения | Серводвигатели DELTA |
| Система смены инструмента | Автоматическая (универсальный патрон HSK-63, линейный магазин на 8 патронов) |
| Максимальная скорость рабочего хода, м/мин | 0 - 20** |
| Максимальная скорость холостого хода, м/мин | 0 – 40 |
| Частота вращения шпинделя, об/мин | 0 – 24 000 |
| Мощность шпинделя, кВт | 9,5 |
| Тип охлаждения шпинделя | воздушное (независимое) |
| Тип цанги | ER32 |
| Посадочный диаметр инструмента, наибольший, мм | 20 |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Мощность вакуумного насоса, кВт | 4,0 (2 шт.) |
| Производительность вакуумного насоса, м3/час | 140 |
| Общая установленная мощность, кВт | 20 |
| Габаритные размеры станка в упаковке, мм | 3900х2658х2043 |
| Масса станка (брутто), кг | 1800 |
Комплектация:- Фрезерный станок - 1 шт.
- Электрошкаф - 1 шт.
- Соединительный кабель - 1 шт.
- Датчик инструмента - 1 шт.
- Набор цанг – 1 комплект.
- Прижимы - 4 шт.
- Гаечные ключи - 1 комплект.
- Паспорт станка - 1 шт.
- Лицензионное программное обеспечение ArtCam express – русская версия - 1 шт.
