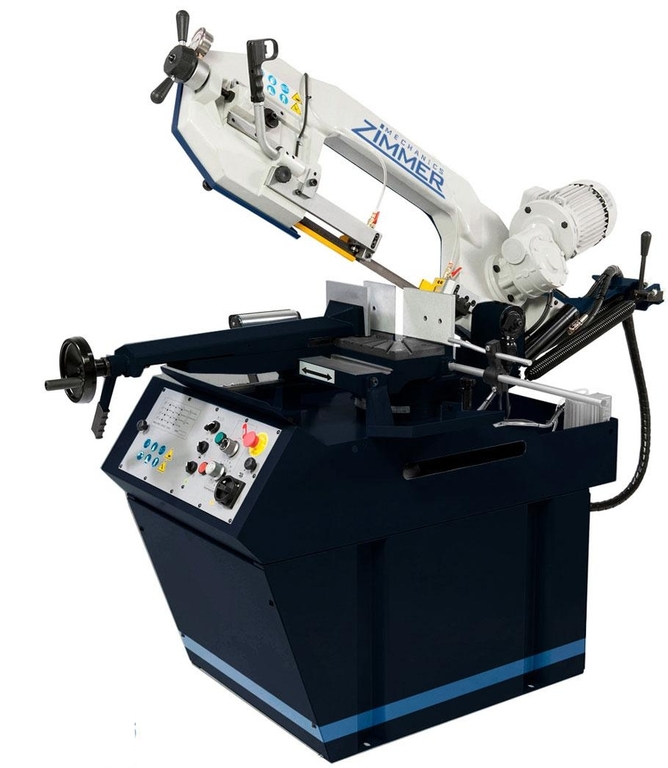

Ленточнопильный станок ZIMMER ZPM 2 DG 270
Ленточнопильный станок ZIMMER ZPM 2 DG 270 служит для высокопроизводительной резки металлов, используемых в современном машиностроении: цветных, никелевых, титановых и других сплавов, а также высоколегированных и конструкционных сталей. Ленточнопильные станки используются для нарезки в размер труб, фасонного профиля и сплошного проката.
Режущим инструментом ленточнопильного отрезного станка является ленточная пила, сваренная в кольцо и натянутая на шкивах.
Преимущества:
- Высокая точность резки
- Высокое качество поверхности реза
- Малая ширина пропила (до 0,9 мм) экономит расход металла
- Все виды заготовок: сплошные заготовки, сортовой прокат, трубы
- Рама отлита из серого чугуна, что позволяет обеспечить необходимую жесткость конструкции и гасить вибрации, возникающие при работе станка
- Поворотная пильная рама - влево (-45°) и вправо (+ 60°)
Технические характеристики ZIMMER ZPM 2 DG 270
| Тип | Ручной |
| Маятниковый | |
| Подъем пильной рамы | Ручной+пружина |
| Опускание пильной рамы | гидроразгрузка |
| Зажим заготовки | Ручной |
| Подача заготовки | Ручная |
| Осуществление реза под углом | |
| Параметры реза при 90º | |
| ● Круг (мм) | Ø 270 |
| ■ Квадрат (мм) | 260 |
| ▬ Пластина (мм) | 260*320 |
| Параметры реза при 45º | |
| ● Круг (мм) | Ø 230 |
| ■ Квадрат (мм) | 220 |
| ▬ Пластина (мм) | 220*220 |
| Параметры реза при 60º | |
| ● Круг (мм) | Ø 140 |
| ■ Квадрат (мм) | 140 |
| ▬ Пластина (мм) | 140 |
| Параметры реза при -45º | |
| ● Круг (мм) | 200 |
| ■ Квадрат (мм) | 175 |
| ▬ Пластина (мм) | 220*150 |
| Мощность, кВт | |
| Главный привод | 2,2 |
| Система охлаждения | |
| Гидравлика | |
| Размер ленточного полотна, мм | 27 x 0,9 x 2925 |
| Скорость движения ленточного полотна | 35 / 70 м/мин. |
| Габаритные размеры | |
| Длина, мм | 1930 |
| Ширина, мм | 970 |
| Высота, мм | 1120 |
| Вес, кг | 445/495 |
Особенности ZIMMER ZPM 2 DG 270
 |
Мотор-редуктор червячного типа Плюсы - плавность подачи крутящего момента, надежность, простота обслуживания, высокое передаточное отношение. |
|
 |
Поворотная пильная рама – влево (-45 °) и вправо (+ 60 °) Поворотная пильная рама обеспечивает распил заготовки под углами без перемещения заготовки. |
|
 |
Пульт управления станком удобный и интуитивно понятный. На пульте вынесены кнопки:
|
|
 |
Пильная рама опускается за счет гидроцилиндра Скорость опускания пильной рамы регулируется с помощью перепускного клапана с вентилем, |
|
 |
Мощная компенсирующая пружина обеспечивает легкость подъема пильной рамы. |
|
 |
Механические быстрозажимные тиски Обеспечивают надежное закрепление заготовки на станке. Тиски приводятся в движение маховиком и надежно фиксируются рукояткой. |
|
 |
Губки тисков имеет рифленую поверхность, что препятствует самопроизвольному смещению заготовки при распиле. |
|
 |
Точность подачи заготовки по длине благодаря упору со шкалой |
|
 |
Индикация с указанием давления полотна (в барах) Станки ZIMMER обладают гидромеханическим натяжением полотна с индикацией давления, что позволяет |
|
 |
Щетка для очистки ленточного полотна Как заявляет производитель, 80% стружки после распила оседает сразу за заготовкой, а оставшиеся 20% очищается щеткой. |
|
 |
Система подачи СОЖ в блок направляющих увеличивает срок службы ленточного полотна. |
|
 |
Контроль открытых частей станка В случае, если защитные кожухи открыты, станок не начнет работу. |
|
 |
Автоматический останов станка по окончанию реза. |
|
Комплектация ZIMMER ZPM 2 DG 270
- Станок ZIMMER ZPM 2 DG 270
- Инструкция
- Упаковка
