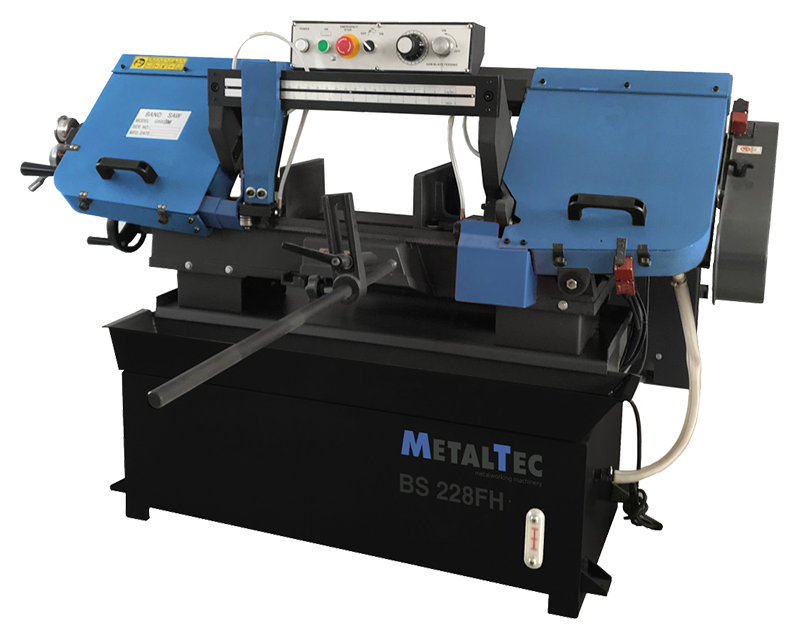

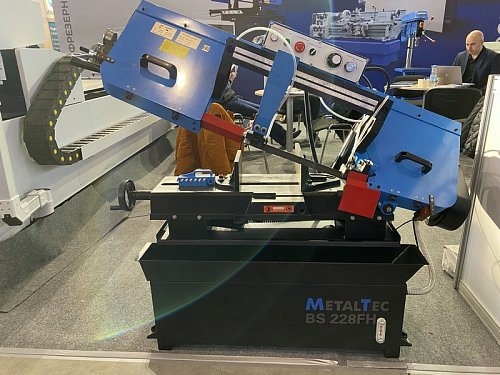

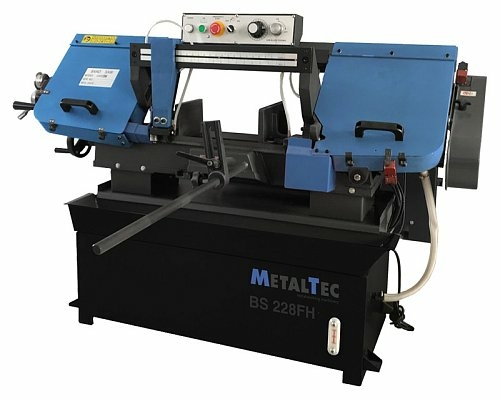

Ручной ленточнопильный станок MetalTec BS 228 FH
Ленточнопильный станок MetalTec BS 228 FH предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей.

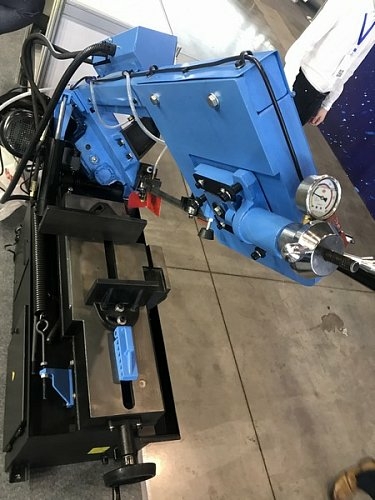

Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.
Конструктивные особенности

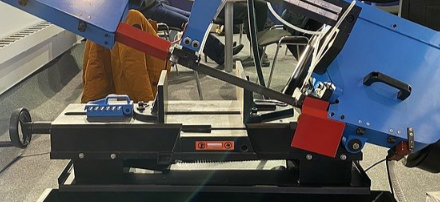

ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА
Конструкция станка представляет собой надежное и жесткое основание (станина) на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном.

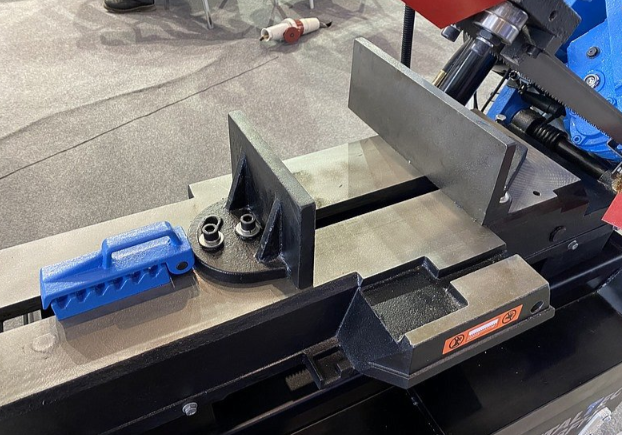

НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ПОВОРОТНЫЕ ТИСКИ

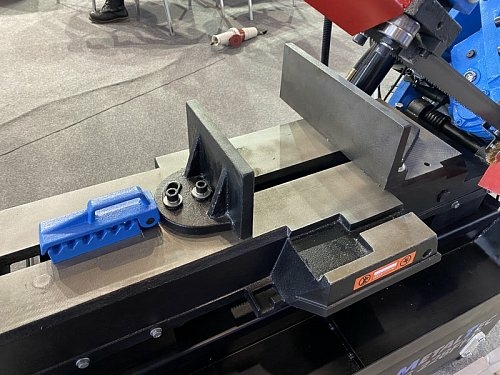

Обеспечивают надежную фиксацию заготовки за счет большой площади поверхности рифленых губок и защищает от произвольного смещения заготовки. В движение тиски приводятся удобным маховиком в сочетании с рычагом быстрой доводки, тем самым существенно сокращается время наладки станка.
СИСТЕМА ГИДРОРАЗГРУЗКИ
Опускание пильной рамы в зону резания заготовки происходит под собственным весом пильного модуля, где скорость опускания регулируется гидроцилиндром.

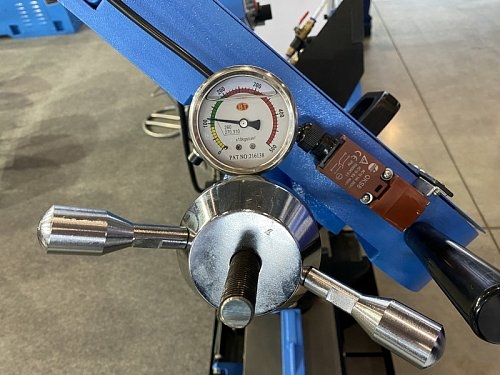

С пульта управления оператор может корректировать давление в гидроцилиндре, выбирая тем самым наиболее оптимальное для получения ровного и качественного реза.

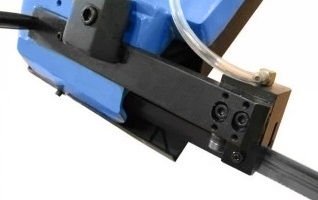

УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ
Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается закаленными шариковыми подшипниками.
ДВУХТОЧЕЧНАЯ АВТОМАТИЧЕСКАЯ СИСТЕМА ПОДАЧИ СОЖ

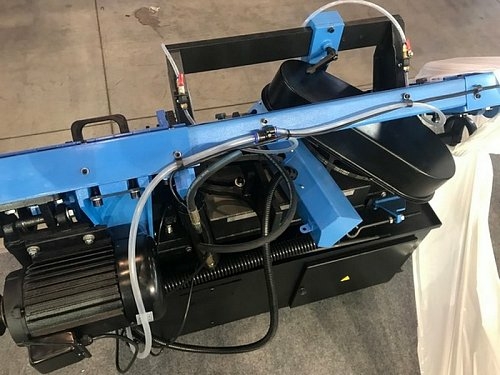

Для удаления стружки из зоны резания, предотвращения перегрева режущей кромки инструмента и заготовки на станках Metaltec установлена автоматическая система подачи смазочно-охлаждающей жидкости (СОЖ).
РЕЖИМ СКОРОСТИ ВРАЩЕНИЯ ПОЛОТНА
Скорость вращения полотна изменяется в 4х диапазонах и регулируется с помощью ременной передачи, что позволяет подобрать оптимальный режим резки для каждого вида материала и сечения заготовки.

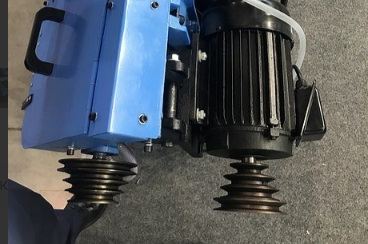

МОЩНЫЙ ДВИГАТЕЛЬ

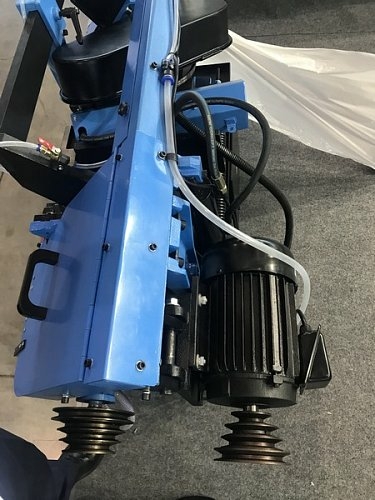

Возможность резки, как сплошных заготовок , так и полых, подтверждается установленным на станке мощным 1,5 кВт двигателем, в сочетании с тяжелой рамой станка. Скорость резки подбирается оператором в зависимости от параметров материала и регулируется ременной передачей.
УРОВНЕМЕР СИСТЕМЫ СОЖ
На тумбе станка установлен датчик уровня охлаждающей жидкости, позволяющий оператору визуально следить за ее состоянием и уровнем системы СОЖ.
ЖИДКОСТНЫЙ ТЕНЗОМЕТР
Для контроля за процессом резки на станке установлен датчик натяжения полотна (тензометр). Оператор корректирует состояние натяжения инструмента для получения высокого качества реза, соответственно увеличивается ресурс полотна на станке.
РЕГУЛИРУЕМЫЙ УПОР
Станок оснащен упором для серийной резки, который существенно сокращает время перенастройки оператором станка при серийной резке.

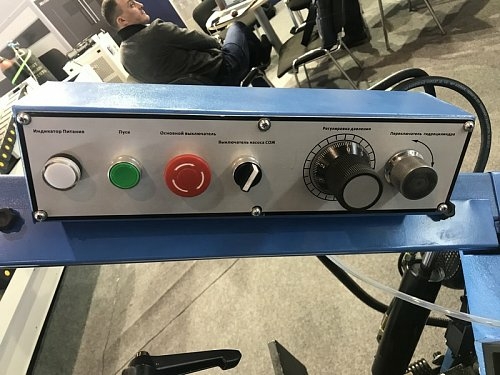

ПАНЕЛЬ УПРАВЛЕНИЯ
Удобно размещенная на раме станка панель управления, позволяет оператору вносить корректировки в процесс пиления сплошных заготовок больших диаметров и экономит место рабочей площади оборудования.
Панель управления полностью на русском языке с подробным описанием органов управления.
Технические характеристики ленточнопильного станка для резки металла metaltec bs 228 fh
|
Размеры пильного полотна, мм |
3035 x 27 x 0,9 |
|
Угол поворота тисков, ° |
0 - 45 |
|
Высота стола, мм |
635 |
|
Мощность двигателя |
380 V; 50 Hz; 1500 w |
|
Скорость резания, м/мин |
21, 33, 42, 59 (50 Гц) |
|
Сечение обрабатываемой детали при – 90°, мм ● |
228 |
|
Сечение обрабатываемой детали при – 90°, мм ▇ |
355 х 228 |
|
Сечение обрабатываемой детали при – 45°, мм ● |
152 |
|
Сечение обрабатываемой детали при – 45°, мм ▇ |
152 х 228 |
|
Длина, мм |
1680 |
|
Ширина, мм |
565 |
|
Высота, мм |
1120 |
|
Вес (нетто), кг |
279 |
|
Вес (брутто), кг |
340 |
