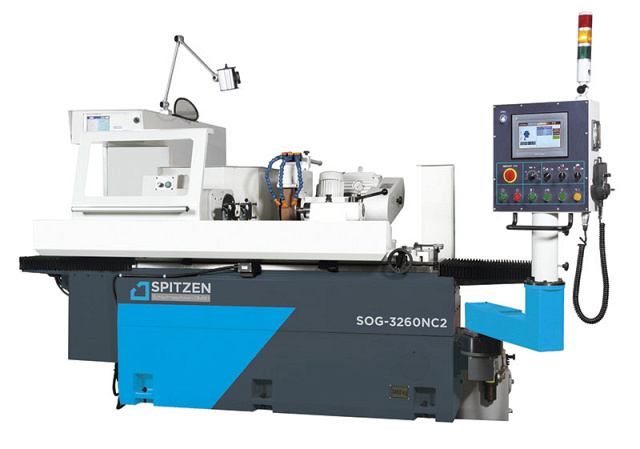

Круглошлифовальный станок Spitzen SOG-32100
(голосов 0)
Артикул: 9580360sog_32100 Код товара: 105840
На складе: много
Универсальный круглошлифовальный станок SOG используется для шлифования тел с осью вращения. Станок позволяет вести высокоточное наружное и внутреннее шлифование конусов и цилиндров, торцевых поверхностей деталей типа:
Подачи осуществляются вручную, гидроприводом или сервоприводами, в зависимости от исполнения станка. Возможна обработка деталей со всех сторон за счет поворота передней бабки.
Станки применяются на предприятиях со средним и мелкосерийным выпуском деталей, для инструментальных производств, для предприятий, оказывающих услуги по шлифовальным работам (слесарные мастерские, сервисные центры по заточке инструмента, автосервисы, и др.).

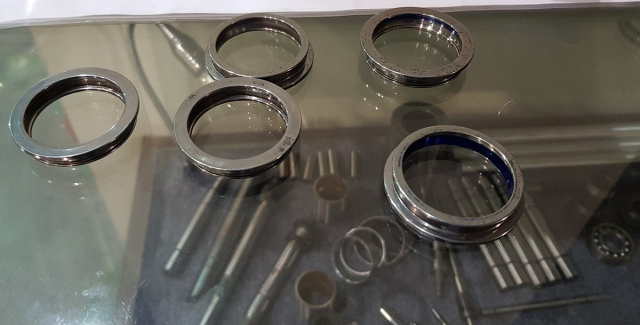

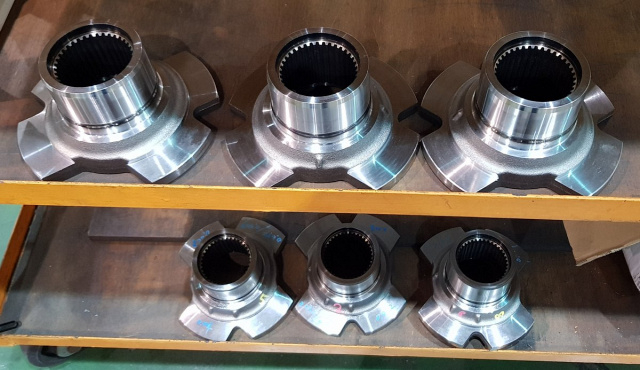

Получаемые изделия
Точность обработки соответствует европейским стандартам для круглошлифовальных станков.
Область применения
Станки применяются на предприятиях со средним и мелкосерийным выпуском деталей, для инструментальных производств, для предприятий, оказывающих услуги по шлифовальным работам (слесарные мастерские, сервисные центры по заточке инструмента, автосервисы, и др.). Получаемые изделияСхемы обработки
 | Плунжерное (врезное) шлифование |
 | Шлифование буртика |
 | Продольное шлифование |
 | Шлифование торца |
 | Шлифование конуса |
 | Внутреннее шлифование (опция) |
Конструктивные особенности
 | Станина |
 | Автоматическая система смазки |
 | Шпиндель шлифовального круга Изготавливается из никель-хром-молибденового сплава марки SNCM-220, проходят процесс закалки ТВЧ, затем процесс выдержки при температуре -180 градусов на протяжении 24-х часов и только потом процесс высокоточного шлифования. Внутри валы имеют твердость около HRC 25 единиц, а наружная поверхность упрочнена до HRC62 единицы. |
 | Передняя бабка |
 | Задняя бабка |
 | Приспособление для внутреннего шлифования |
 | Приспособление для правки круга |

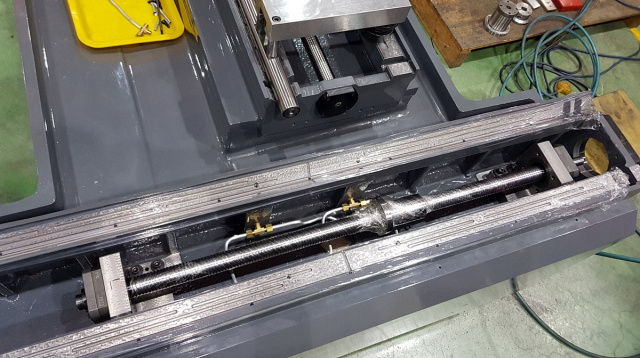

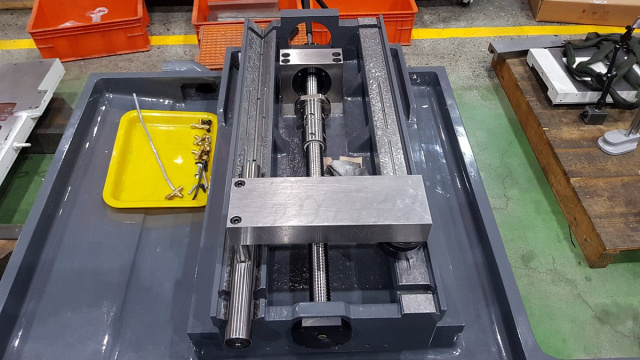

| Перемещения по осям X и Z Для полуавтоматического станка:продольное перемещение стола управляется от гидравлики, поперечное перемещение шлифовальной бабки осуществляется вручную от механического маховика. Быстрый подвод / отвод шлифовального круга от гидроцилиндра. Для автоматического станка с NC1 контроллером:продольное перемещение стола управляется от гидравлики, поперечное перемещение шлифовальной бабки осуществляется автоматически, посредством сервомотора и ШВП, по предварительно заданной программе. Для автоматического станка с NC2 контроллером:продольное перемещение стола и поперечное перемещение шлифовального суппорта управляются через программируемый контроллер посредством сервомоторов и ШВП. Такая комбинация позволяет обрабатывать заготовки с большей точностью и скоростью, включая возможность обработки до 10 шагов за одну программу. Для автоматического станка с СNC контроллером:продольное перемещение стола и поперечное перемещение шлифовального суппорта управляются через программируемый контроллер посредством сервомоторов и ШВП. Такая комбинация позволяет обрабатывать заготовки с большей точностью и скоростью, включая возможность многоступенчатой обработки, а так же обработки профильной поверхности в полностью автоматическом режиме, включая цикл правки шлифовального круга. | |
| Графическая операционная система с сенсорным монитором (для NC-контроллера) |
Комплектация
Стандартная
Дополнительная
Технические характеристики
| Характеристика | Значение |
|---|---|
| Вращаемый диаметр заготовки над столом, мм | 320 |
| Расстояние между центрами, мм | 1000 |
| Мин. перемещение шлифовальной бабки, мм | 0,001 |
| Диаметр наружного шлифования, мм | 280 |
| Макс. масса заготовки в центрах, кг | 150 |
| Тип шлифования | Круглое наружное шлифование |
| Частота вращения шпинделя передней бабки, об/мин | 10 - 500 |
| Конус передней бабки | MК4 |
| Диаметр шлифовального круга, мм | 355 |
| Угол поворота передней бабки, ° | -30 ~ +90 |
| Конус пиноли задней бабки | MК4 |
| Угол поворота стола, ° | -3, +7 |
| Мощность привода шлифовального круга, кВт | 3,75 |
| Мощность привода передней бабки, кВт | 1,3 (инвертер) |
| Конус передней / задней бабки | Морзе 4 |
| Мощность электродвигателя шлифовального круга, кВт | 3,75 |
| Размер шлифовального круга (D x d x B), мм | 355 x 50 x 127 |
| Наличие ЧПУ | есть |
| Длина, мм | 4725 |
| Ширина, мм | 1650 |
| Высота, мм | 1730 |
| Вес, кг | 3900 |
