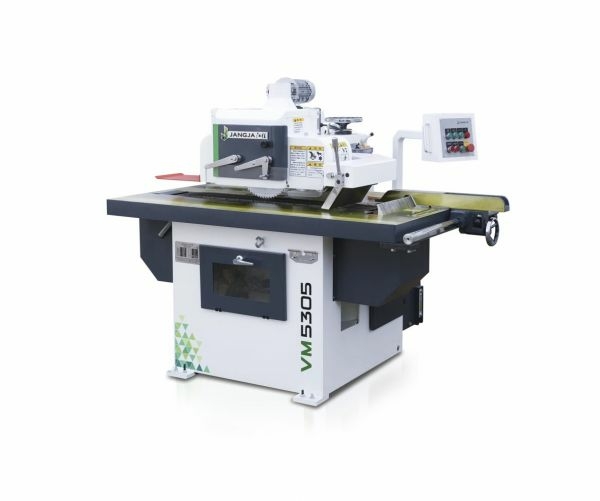

Круглопильные станки JANGJA с верхним расположением пилы VM5305 / SM5305 / SM5405 / ЕМ5305

Liga (Китай)
Код товара: 104798
Под заказ Цена товара указана по состоянию на: 21.10.2025
Актуальную информацию по стоимости и срокам поставки уточняйте у специалистов компании.
По запросу
Окупаемость: от 0 заказов Ориентировочный расчет, при 24/7 загрузке станка.
Купить в 1 клик
Круглопильные станки JANGJA с верхним расположением пилы VM5305 / SM5305 / SM5405 / ЕМ5305
Круглопильные станки JANGJA с верхним расположением пилы VM5305 / SM5305 / SM5405 / ЕМ5305
  • * Ваше имя:
  • * Email:
  • * Телефон:
Настоящим подтверждаю, что я ознакомлен и согласен с условиями политики конфиденциальности.
Я нe рoбoт
Оформить заказ
Доставка Доставка осуществляется транспортной компанией. Сроки указаны ориентировочно и не учитывают выходные и праздничные дни.
Отгрузка: 09.12.2026
Доставка до: 14.12.2026
Гарантия Гарантия на новое оборудование от 12 до 36 месяцев
Сервис Сервисное обслуживание и техническая поддержка осуществляется на всей территории РФ
ПНР Пуско-наладочные работы осуществляются по дополнительному соглашению и не включены в стоимость оборудования
Нужна помощь?
8 812 448 13 14
sales@dvt-spb.ru

НАЗНАЧЕНИЕ



Круглопильный станок SM5305/SM5405 предназначен для продольной распиловки пиломатериалов на заготовки определённой ширины. Высокая точность и жесткость пильного вала позволяет получить чистоту поверхности и геометрию деталей, соответствующую классу строгальных станков. Вертикальное перемещение шпинделя дает возможность устанавливать пилы различных диаметров.



ОБЛАСТЬ ПРИМЕНЕНИЯ



Применяется для получения высококачественных пиломатериалов на предприятиях по производству столярно-строительных изделий и других деревообрабатывающих производствах


СХЕМА ОБРАБОТКИ



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ

 http://pol.png

Особенности станка

Особенности модели
  • Тяжелая виброустойчивая станина
  • Трехсекционная когтевая защита от выброса заготовки
  • Высота пропила до 125 мм
  • Минимальная длина заготовки от 230 мм
  • Скорость подачи до 36 м/мин
  • Верхние прижимные ролики
  • Конвейер подачи заготовки гусеничного типа
  • Мощность двигателя пильного вала до 11 кВт
  • Автоматическая система смазки

Конструктивные преимущества


МАССИВНАЯ СТАНИНА

Проходит специальную термическую обработку для снятия внутренних напряжений металла.

Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок.


ОБРАБОТКА СТАНИНЫ

Проходит точную механическую обработку за один установ на высокоточных Обрабатывающих центрах японского концерна OKUMA, который начал свою историю в 1898 году, и в настоящее время является признанным лидером в мире по производству такого рода оборудования.

http://panel_upravleniya_5305.jpg

ЭРГОНОМИЧНАЯ ПАНЕЛЬ УПРАВЛЕНИЯ

Удобная для оператора поворотная панель управления оснащена кнопками

  • подъема /опускания пильного узла;
  • включение подающего конвейера;
  • включение дисковой пилы;
  • регулировка скорости подачи.
    		•

    КОГТЕВАЯ ЗАЩИТА

    На станке установлена надёжная трехуровневая когтевая защита от выброса заготовки при подаче, что обеспечивает полную безопасность оператора.


    НАСТРОЙКА ПО ШИРИНЕ

    В передней части станка находится подвижный упор для выставления ширины детали.

    Перемещение упора по зубчатой направляющей, высокая точность перемещения.


    КОНВЕЙЕР ПОДАЧИ

    Подача заготовки осуществляется за счёт гусеничного конвейера с зубчатой поверхностью, который надёжно удерживает заготовки с высокой плотностью.

    http://prizmaticheskie_napravlyaushie_5305.jpg

    ПРИЗМАТИЧЕСКИЕ НАПРАВЛЯЮЩИЕ

    Конвейер подачи движется по призматическим износостойким направляющим.

    http://sistema_ochistki_5305.jpg

    СИСТЕМА ОЧИСТКИ ПОДАЮЩЕГО КОНВЕЙЕРА

    Очистка с двух сторон – рабочая сторона очищается металлической щеткой, внутренняя нейлоновой щеткой.

    Исключается налипание смолы и опилок, обеспечивается бесперебойная работа без проскальзывания заготовки.

    Внутренняя сторона конвейера смазывается, подача масла через централизованную систему с таймером.

    http://privod_podaushego_konveyera_5305.jpg

    ПРИВОД ПОДАЮЩЕГО КОНВЕЙЕРА

    Привод конвейера осуществляется двигателем с частотным преобразователем, что позволяет задавать необходимую скорость выбирая оптимальный режим пиления заготовки.

    http://prijim_zagotovki_5305.jpg

    ПРИЖИМ ЗАГОТОВКИ

    Верхний прижимной агрегат имеет 5 групп роликов которые осуществляют надёжный прижим заготовки в момент пиления.



    РЕГУЛИРОВКА ПИЛЫ

    В зависимости от диаметра пильного диска пила поднимается или опускается относительно конвейера подачи.


    НАСТРОЙКА НА ТОЛЩИНУ

    Осуществляется с передней части станка, привод от моторредуктора. Контроль настройки по шкале.

    http://sistema_elekticheskix_blokirovok_5305.jpg

    СИСТЕМА ЭЛЕКТРИЧЕСКИХ БЛОКИРОВОК

    Моторизированное перемещение прижимной траверсы ограничено концевыми выключателями, которые автоматически отключают электропривод в крайних положениях.


    ОСНОВНОЙ ДВИГАТЕЛЬ

    Мощностью 7,5(SM5305) и 11(SM5405) кВт обеспечивает бесперебойный привод пилы через 4-х ручьевую ременную передачу.


    АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ

    Автоматическая система смазки увеличивает срок службы узлов и механизмов станка и практически полностью исключает "человеческий фактор" при его техническом обслуживании.

    Автоматическая система смазки оснащена микрокомпьютером для задания интервала смазки.




    ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ

    Станки оснащены надёжными электрическими компонентами европейского производства Schneider Electric.

    Технические характеристики станка

    Модель SM5305 SM5405
    Высота пропила, мм 10-85 10-125
    Минимальная длина заготовки, мм 230 260
    Минимальная ширина пиления, мм 1 1
    Ширина стола, мм 460 610
    Суммарная мощность, кВт 9,18 13,38
    Мощность двигателя пилы, кВт 7,5 11
    Мощность двигателя подачи, кВт 1,5 2,2
    Мощность двигателя подъема/опускания рабочего стола, кВт 0,18 0,18
    Частота вращения шпинделя, об/мин 4000 3000
    Скорость подачи, м/мин 6-36 6-36
    Диаметр пильного диска, мм 250-305 305-405
    Количество прижимных роликов, шт. 5 6
    Выход под аспирацию, мм/кол-во Ø100 х 1 Ø125 х 1
    Скорость потока, м/сек 30-40 30-40
    Требуемая производительность аспирационной установки, м³/ч 1500 -1800 1650 -1950
    Габариты станка, мм 1800х1100х1420 1900х1250х1420
    Транспортировочные габариты, мм 1900х1160x1500 2260х1420x1500
    Масса, кг 1100 1680
