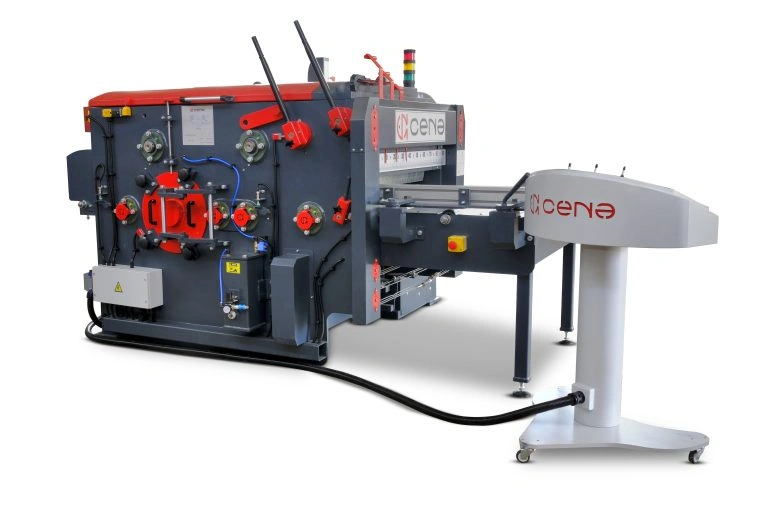

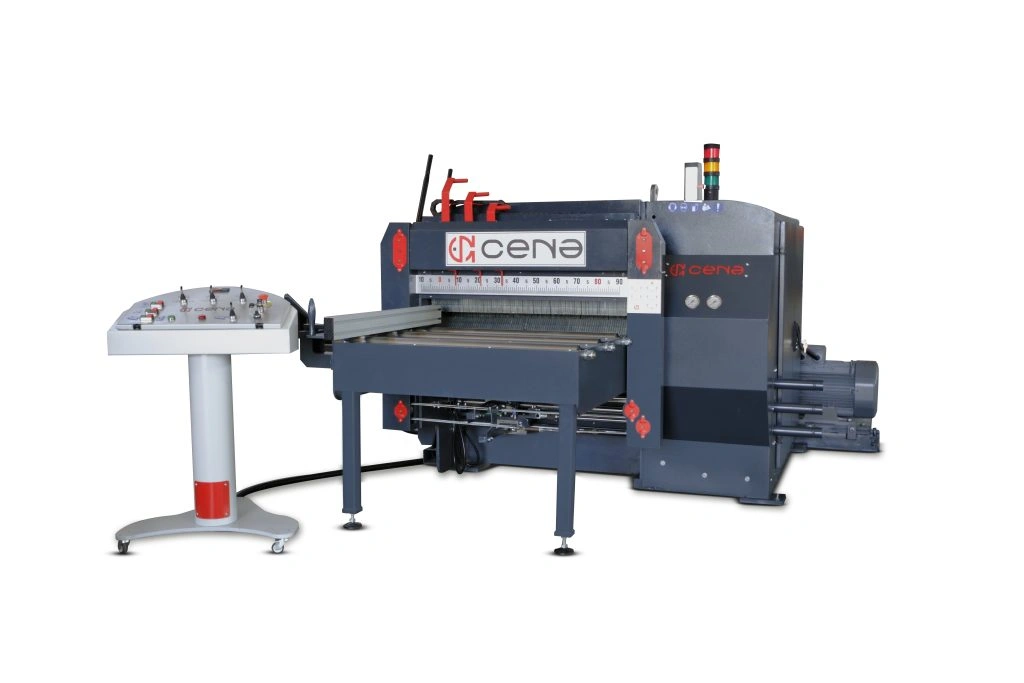

Кромкообрезной станок CBE-120/800
Кромкообрезной станок CBE с плавающими пилами предназначении продольного раскроя доски (необрезной, полуобрезной, обрезной) на обрезной пиломатериал заданного сечения.
Станок используется в лесопильных линиях средней и высокой производительности и способен пропускать до 60 м3 необрезной доски за смену.
Основным преимуществом кромкообрезного станка CBE-120/800 является наличие фиксированных и подвижных пил. За счет данной системы есть возможность оптимизировать раскрой доски, получая максимальный % полезного выхода. Также за один проход возможно выпиливать до 2-3 досок заданного сечения.
СХЕМА ОБРАБОТКИ:
Конструктивные особенности Cena CBE 120/800
 |
МОЩНАЯ ТЯЖЕЛАЯ КОНСТРУКЦИЯ Конструкция станка выполнена из толстого профиля и имеет огромный запас прочности, что позволяет работать станку в круглосуточном режиме. Тяжелый вес станка эффективно гасит любые вибрации, там самым увеличивая ресурс службы всех комплектующих, а также влияет на долговечность станка |
 |
ПОДВИЖНЫЕ ПИЛЫ све На станке установлена 1х фиксированная пила и можно установить до 3х подвижных пил. Данная функция позволяет оптимизировать раскрой доски, получая максимальный % полезного выхода. Особенно данная функция актуальна при пилении дорогостоящих твердолиственных пород. |
 |
НАПРАВЛЯЮЩАЯ ИНЕЙКА све В базе на станке установлена удобная направляющая линейка, которую можно перемещать в поперечном направлении. Удобно работать как с обрезной, так и с полуобрезной и необрезной доской |
 |
ПУЛЬТ Отдельно стоящий выносной пульт управления. Простой и понятный, позволяет управлять всем функция станка. Все кнопки и джойстики оснащены элементарными и понятными пиктограммами |
 |
PLC программатор (ОПЦИЯ) Система управления SCHNEIDER ELECTRICS PLC с 12-дюймовым экраном, которая позволяет позиционировать движущиеся пилы по заданной программе. Возможность установки в программу до 250 размеров |
Технические характеристики станка Cena CBE 120/800
| Общие характеристики | |
| Ширина доски, мм | 1000 |
| Регулировка толщины доски | Гидравлика |
| Скорость подачи, м/мин | 0 - 40 |
| Тип подачи | Вальцовая |
| Наличие подвижных пил, шт | 2-3 |
| Частота вращения пильного вала, об/мин | 3000 |
| Расстояние между крайними пилами, мм | 70 - 800 |
| Диаметр пильного вала, мм | 75 |
| Диаметр пил, мм | 350 |
| Количество подающих вальцев (верх), шт | 2 |
| Количество подающих вальцев (низ), шт | 5 |
| Параметры доски | |
| Толщина доски (мин-макс), мм | 15 - 120 |
| Длина доски (мин), мм | 800 |
| Мощность узлов | |
| Мощность двигателя пильного вала, кВт | 30 - 45 |
| Мощность двигателя подачи, кВт | 2.2 |
| Мощность (общая), кВт | 32.2 - 47.2 |
| Аспирация | |
| Размер и количество аспирационных патрубков, шт х мм | 2 х 240 |
| Габаритные размеры | |
| Длина, мм | 2300 |
| Ширина, мм | 2000 |
| Высота, мм | 1550 |
| Вес, кг | 2800 |
