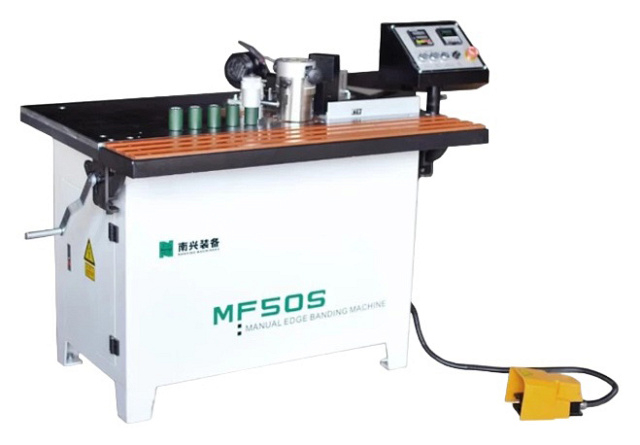

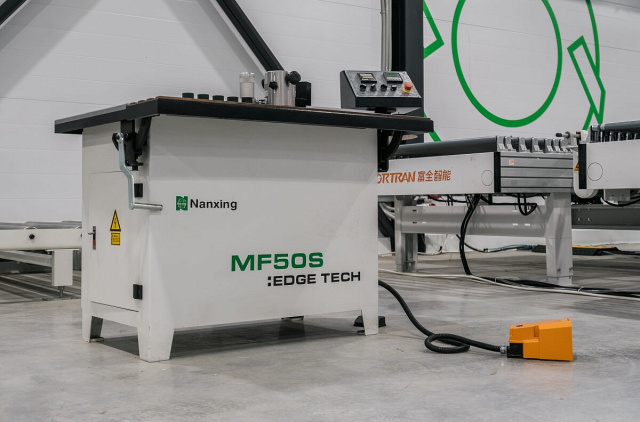

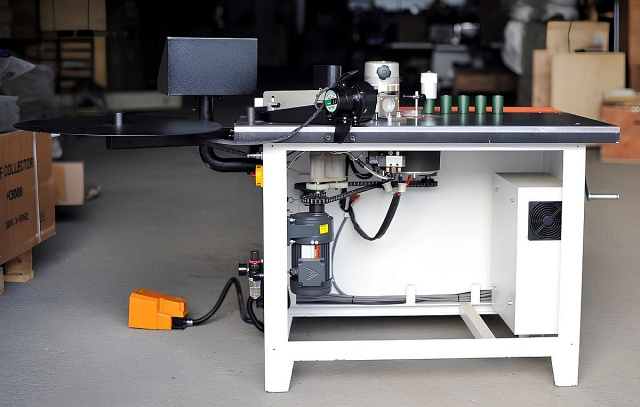

Кромкооблицовочный станок с ручной подачей Nanxing MF50S
Кромкооблицовочный станок с ручной подачей Nanxing MF50S предназначен для облицовывания прямолинейных и криволинейных кромок мебельных щитов и заготовок натуральным полосовым и синтетическим рулонным материалом. Приклеивание ведется при ручной подаче заготовки.
ОБЛАСТЬ ПРИМЕНЕНИЯ Nanxing MF50S
Nanxing MF50S идеально подходит для применения на предприятиях по производству корпусной мебели (офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам).
СХЕМА ОБРАБОТКИ Nanxing MF50S
 |
Криволинейная подача |
 |
Клеевой узел |
 |
Пресс-группа |
 |
Прямолинейная подача |
 |
Клеевой узел |
 |
Пресс-группа |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ Nanxing MF50S
 |

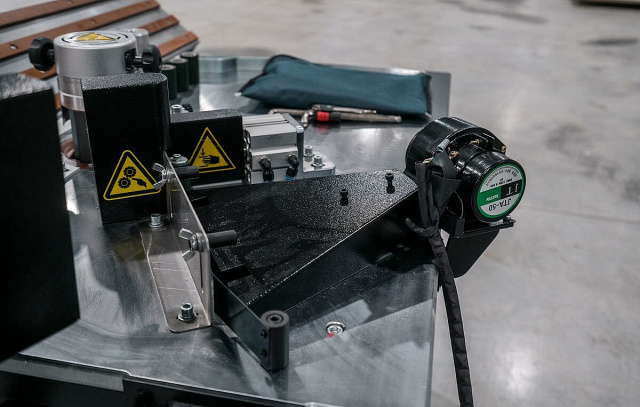

Фен для разогрева кромки Фен предварительно разогревает кромочный материал для придания ему эластичности, что обеспечивает надёжное приклеивание кромки. Такая кромка хорошо ложится на криволинейные поверхности, не пружинит и не ломается на изгибах. Исключен эффект белёсости на участках сгиба кромочного материала. В холодную погоду подогрев кромки предотвращает отклеивание кромки. |
 |

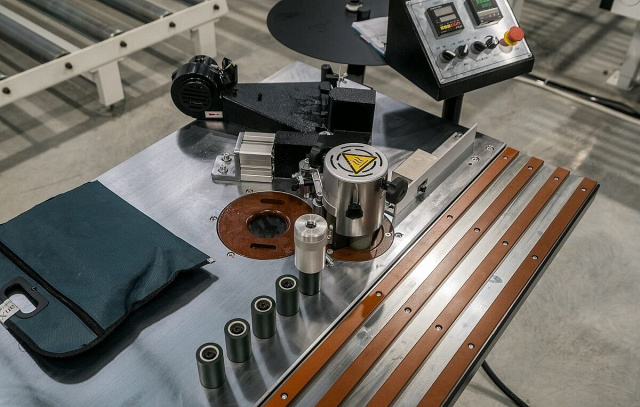

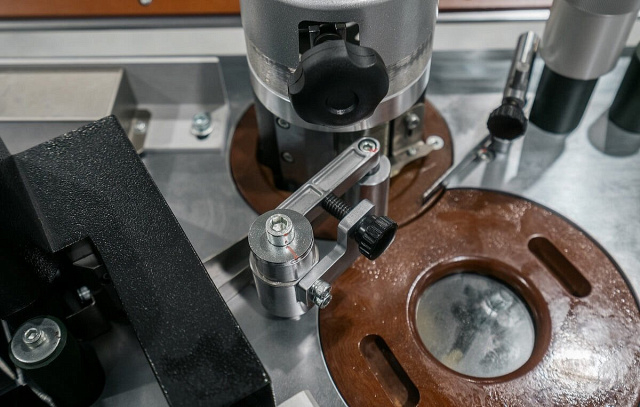

Узел нанесения клея |
 |

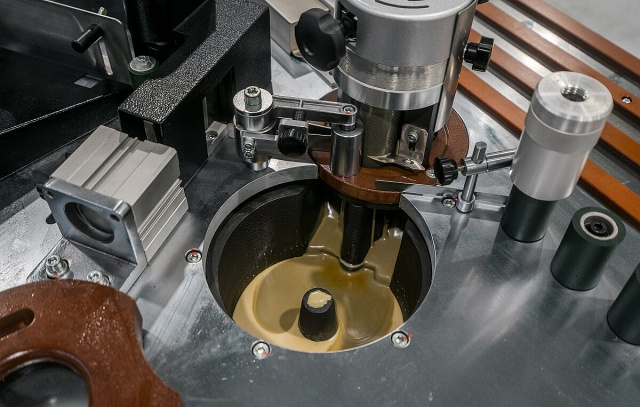

Клеевой бачок |
 |

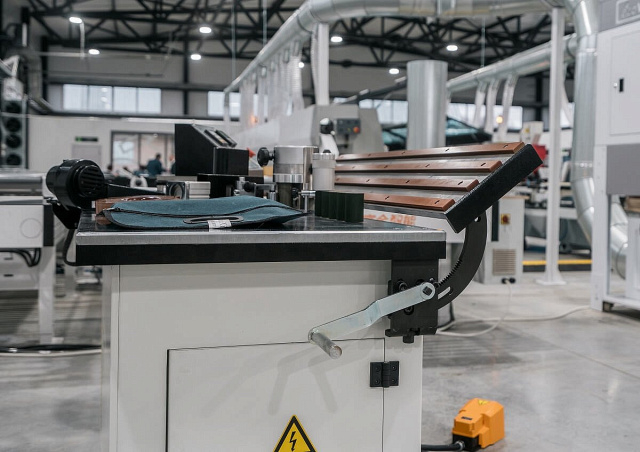

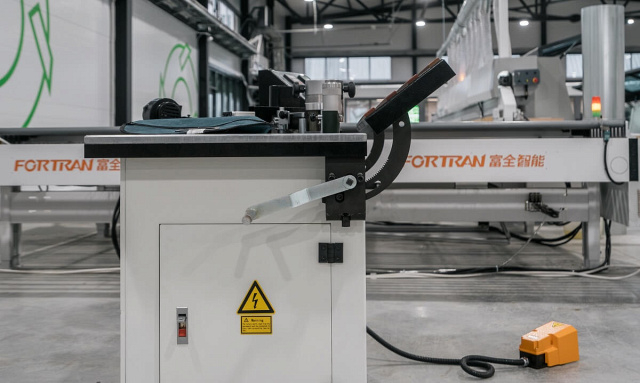

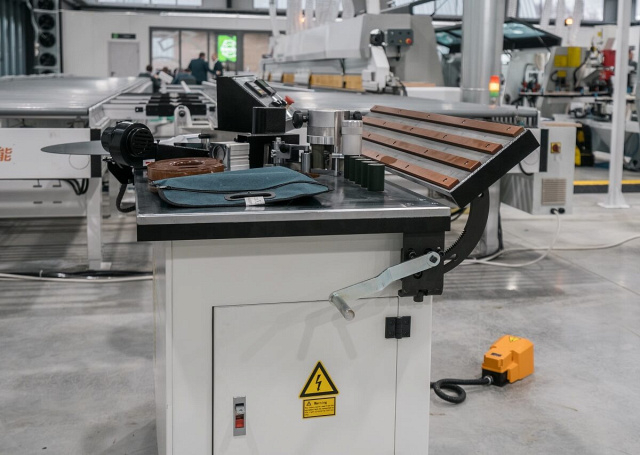

Наклоняемый стол |
 |
Счетчик измерения длины кромки Автоматический отсчет длины кромочного материала, который предварительно задан на пульте управления. |
 |

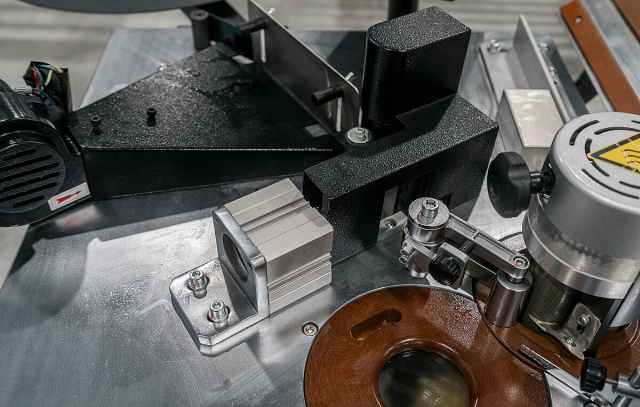

Предварительная обрезка кромочного материала (гильотина) Предварительная обрезка выполняется ножом, который перемещается пневмоцилиндром по направляющим. Гильотина управляется автоматически с помощью концевого выключателя для прямых деталей или счётчика длины кромки для деталей с изгибами. Это позволяет достичь минимального припуска с каждой стороны детали и значительно облегчает работу оператора на станке. |
 |

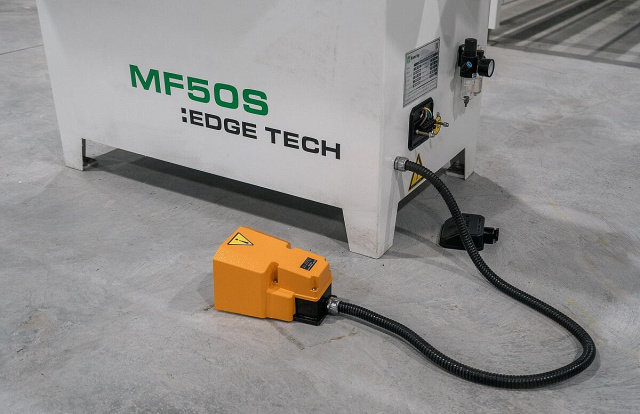

Подача кромочного материала Подача кромочного материала осуществляется с помощью пневмопедали «запуск / остановка» и конечного выключателя. |
 |

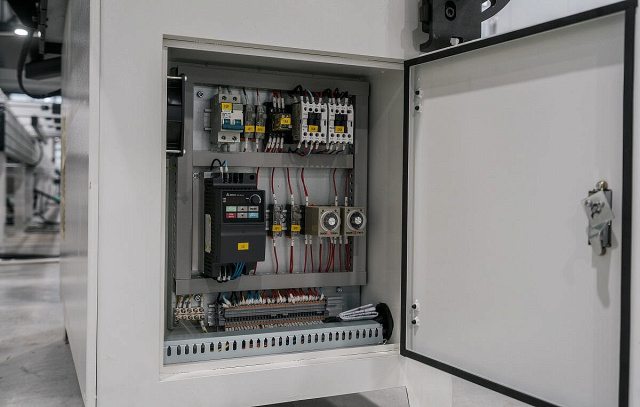

Промышленные термоконтроллеры Управление станком осуществляется за счет контроллеров. Все электронные компоненты собраны в едином защищенном блоке. Для плавной подачи кромки используется частотный преобразователь. |
 |

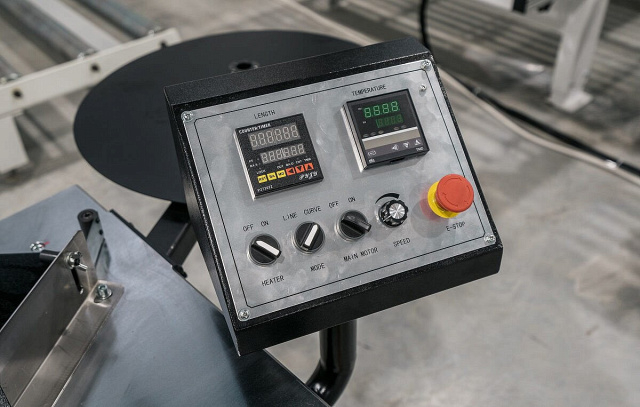

Пульт управления Располагается на передней панели станка. |
 |

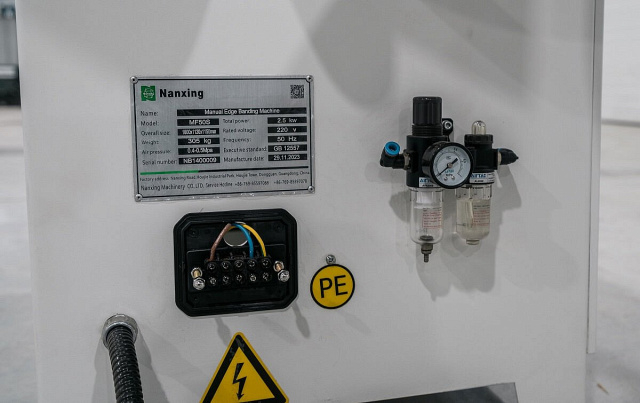

Блок подготовки воздуха Регулировка давления в пневмосистеме необходима для обеспечения усилия прижима подающего ролика и усилия предварительной обрезки кромочного материала. Отсчет уровня давления ведется по манометрам. |
 |
Цепная передача В станке используется цепная передача, которая обеспечивает максимально долгий срок службы по сравнению с ременной передачей. |
Технические характеристики Nanxing MF50S
| Характеристика | Значение |
|---|---|
| ЦЕНА | 299 154 ₽ |
| Скорость подачи, м/мин | 0 - 18 |
| Толщина кромочного материала, мм | 0,4 - 3 |
| Толщина детали, мм | 10 - 50 |
| Мин. радиус кривизны детали, мм | 20 |
| Температура нагрева, °С | 0 - 250 |
| Наклон рабочего стола, ° | 0 - 45 |
| Напряжение, В | 220 |
| Частота, Гц | 50 |
| Общая мощность, кВт | 2,5 |
| Давление сжатого воздуха, МПа | 0,6 - 0,8 |
| Длина, мм | 200 |
| Ширина, мм | 950 |
| Высота, мм | 1150 |
| Вес, кг | 350 |
