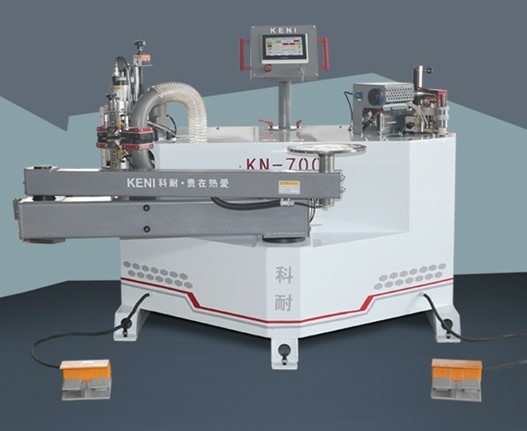

Кромкооблицовочный станок для криволинейных деталей KN-700

Ключевые характеристики

Все характеристики →

Напряжение

380 В

Мощность

6 кВт

Масса

500 кг

Код товара: 104765

Под заказ

По запросу

Окупаемость: от 0 заказов

Доставка

Отгрузка: 09.12.2026
Доставка до: 14.12.2026

Гарантия

Сервис

ПНР

Нужна помощь?

8 812 448 13 14

sales@dvt-spb.ru

Описание
Характеристики
Отзывы
Оплата и доставка

НАЗНАЧЕНИЕ:

Станок для декоративного облицовывания торцов плитных заготовок кромочными материалами (АБС, ПВХ, шпон, меламин) с последующей их механической обработкой фрезерованием за одну установку заготовки на специальный вакуумный стол:

- подача заготовок в узел приклейки облицовочного кромочногого материала осуществляется вручную. Клей-расплав ЭВА наносится вальцом.

- подача заготовок с приклеенным кромочным материалов в узел фрезерной обработки осуществляется вручную. Обработка ведется двумя фрезерными агрегатами: снизу и сверху.

	Клеенаносящий узел включает в себя: - нижнюю клеевую ванну, с температурой разогрева клея 110-210 С°; - гильотину для обрезки кромки; - датчик положения кромки; Подача клея регулируется вручную маховиком. Лазерный датчик позволяет производить точную обрезку кромки для более качественного стыка.
	Сенсорный пульт управления станком Inovance IT7000 удобный и интуитивно понятный, все органы управления станком сосредоточены в одном месте. В пульте управления можно включать/выключать рабочие агрегаты, задавать скорость на каждом агрегате, значение температуры нагрева клея, длину кромочного материала, управлять вакуум на подающем столе. Всего возможно сохранить в памяти до 20 значений.
	За автоматизацию технологическим процессом отвечает надежный и простой в управлении ПЛК Inovance HIU-XP
	Преобразователь частоты промышленного типа Inovance MD200, мощностью 2.2 кВт, с перегрузочной способностью в 150%, номинальным током 11А. Надежность инвертора обеспечивается: - транзисторами с запасом в 2,5 раза от номинального тока ПЧ; - покрытием плат лаком для максимальной устойчивости к пыли, влаге и коррозии;
	Узел обработки кромки включает в себя: - фрезерные агрегаты для снятия свесов кромки; - сопла для распыления очистительной жидкости; - форсунки для обдува пластей заготовки для снижения сопротивления и исключения повреждения поверхности заготовки при ее перемещении в процессе обработки кромки; - оптический датчик отслеживает изменения формы заготовки (повороты, углы, прямые участки) вследствие чего скорость подачи заготовки уменьшается или увеличивается. Таким образом увеличивается эффективность работы всего агрегата и качество обработки кромки; - цикли для удаления остатков клея; Настройка узла осуществляется вручную маховиками с цифровыми счетчиками. Каждый агрегат оборудован патрубками для удаления отходов.
	Кронштейн со вакуумным столом массивной конструкции квадратного сечения из стальных листов толщиной 6 мм. Длина 2 370 мм, позволяет удобно и без усилий перемещать заготовки через рабочие узлы станка. В комплект поставки со станком включены два стола диаметрами 140 мм и 300 мм Отключением и включением вакуума подающего стола можно управлять как пульта, так и с педали.
	Первая педаль для включения вакуума на подающем столе и для обрезки кромки в ручном режиме. При нажатии педали в режиме облицовки кромки начинается подача кромки. При повторном нажатии педали кромка отрезается и процесс облицовки кромки завершается. Вторая педаль для управления вакуумом на подающем столе и включения/выключения фрезерного узла. Управление вакуумом аналогично соответствующей функции первой педали. При нажатии педали фрезерный узел переходит в открытое состояние, оба двигателя начинают работать.
	Электрические компоненты аккуратно смонтированы в электрошкафу и защищены от пыли и вибраций, выполнены по стандартам СЕ с использованием лучших комплектующих.

Особенности станка

Технические характеристики станка

Наименование	KDT-620
Толщина кромки, мм	0,5-3,0
Толщина заготовки, мм	14-70; <14 одностороннем снятии свесов
Емкость клеевой ванны, л	2,8
Тип клея	ЭВА
Температура в клеевой ванне, С°	110-210
Минимальный внутренний радиус	20
Скорость кромления, м/мин	0-18
Скорость фрезерования м/мин	0-14,4
Скорость работы фрезерного узла, об/мин	24 000
Рабочее давление, МПа	0,6-0,8
Рабочее напряжение, В	380
Общая мощность, кВт	6
Транспортировочные Габариты Д х Ш х В, мм	1900x1390x1330
Масса, кг	500

Высота обработки, мм 70
Толщина, мм 0,5-3,0
Напряжение, В 380
Мощность, кВт 6
Масса, кг 500
Модель KN-700
Type Кромкооблицовочный станок для криволинейных деталей
