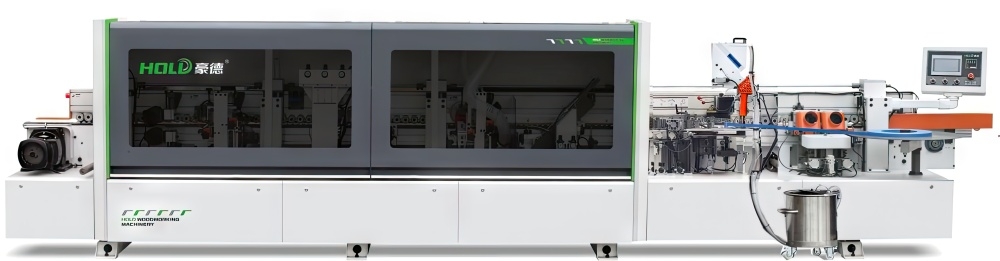

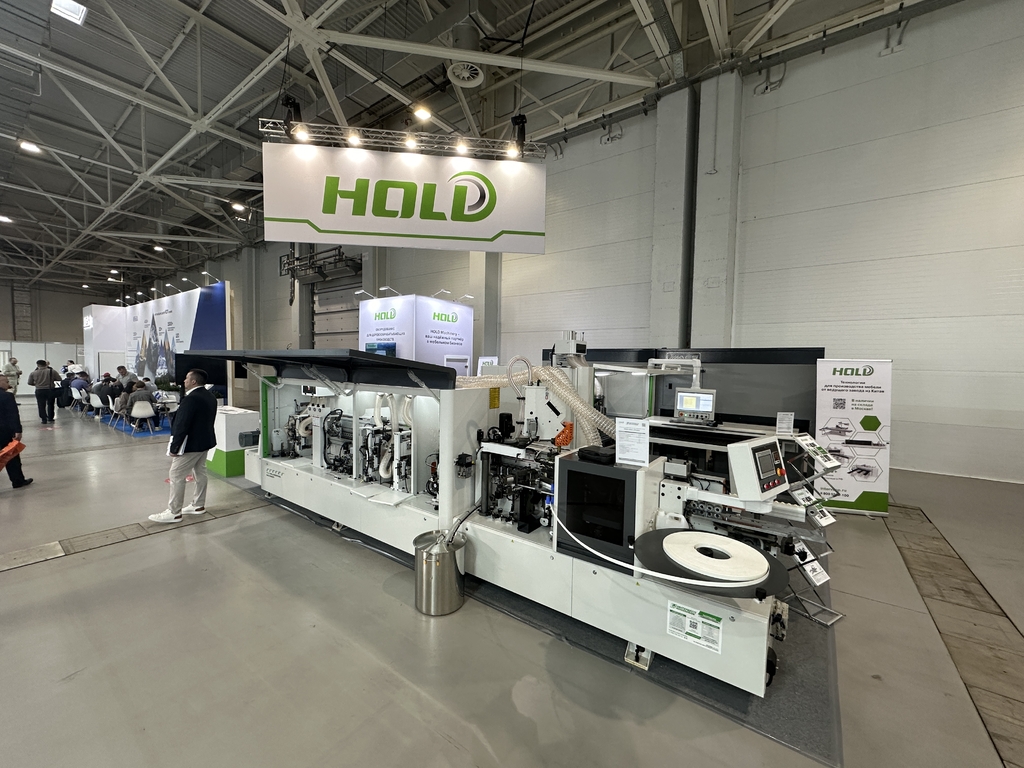

Кромкооблицовочный автоматический станок HOLD HD621JPKQSC
Предназначен для точного и высокоскоростного облицовывания прямолинейных кромок мебельных щитов и заготовок. Может использоваться как на предприятии начального уровня, так и на крупносерийном производстве.
Особенности конструкции HOLD HD621JPKQSC
 |

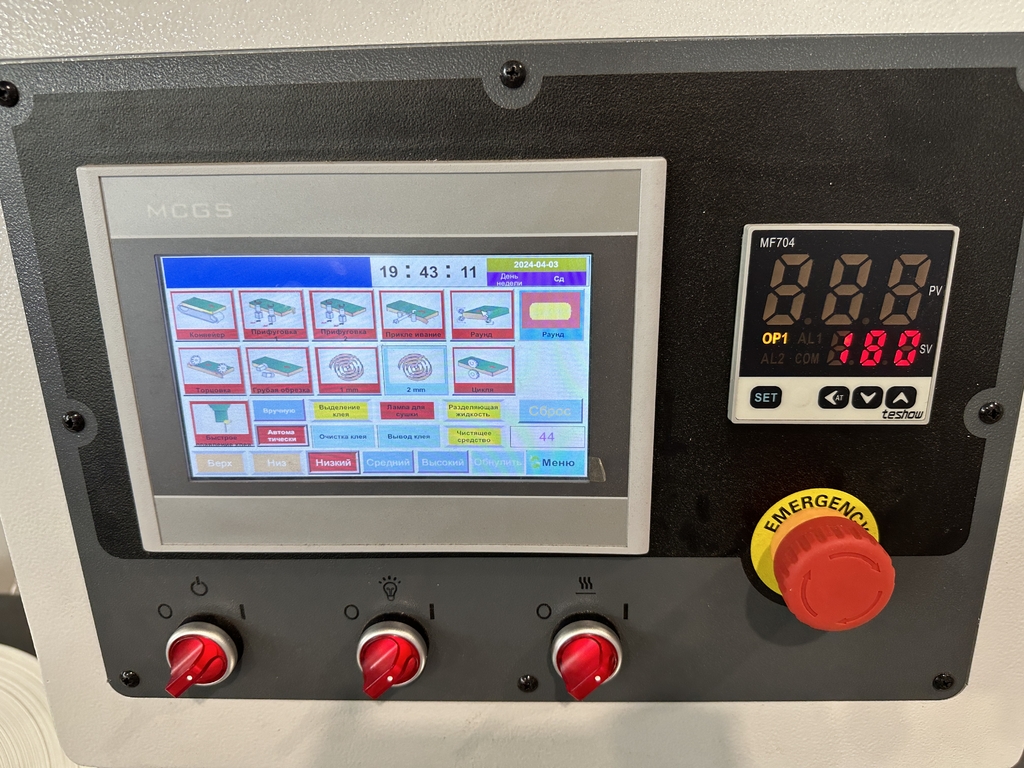

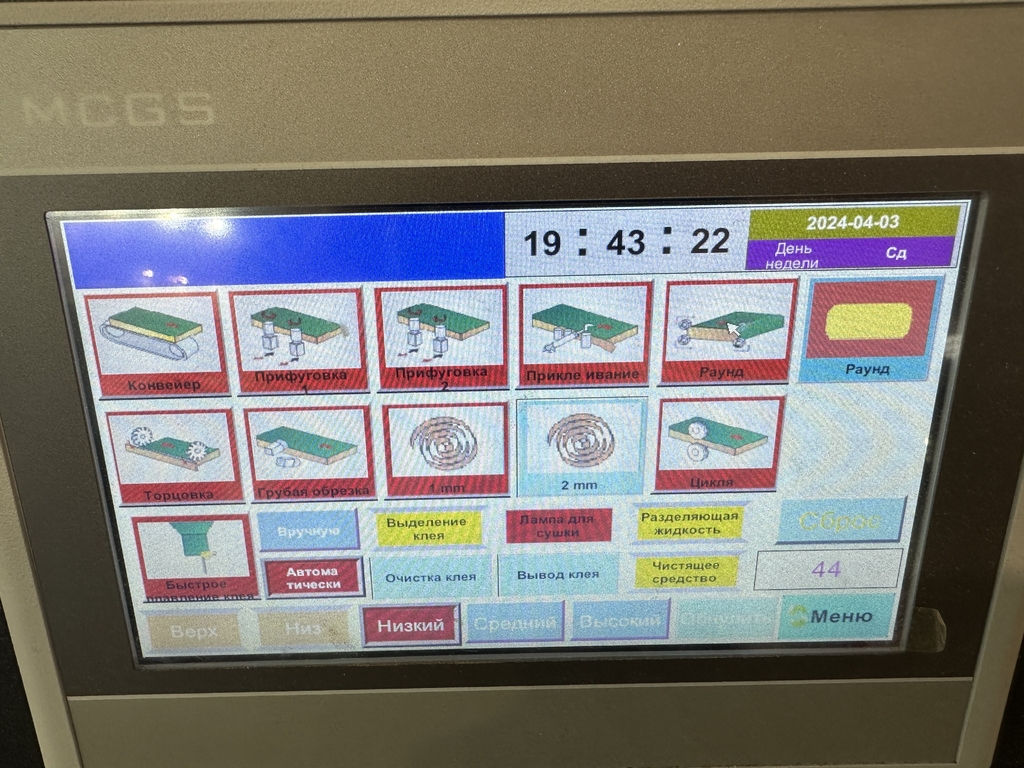

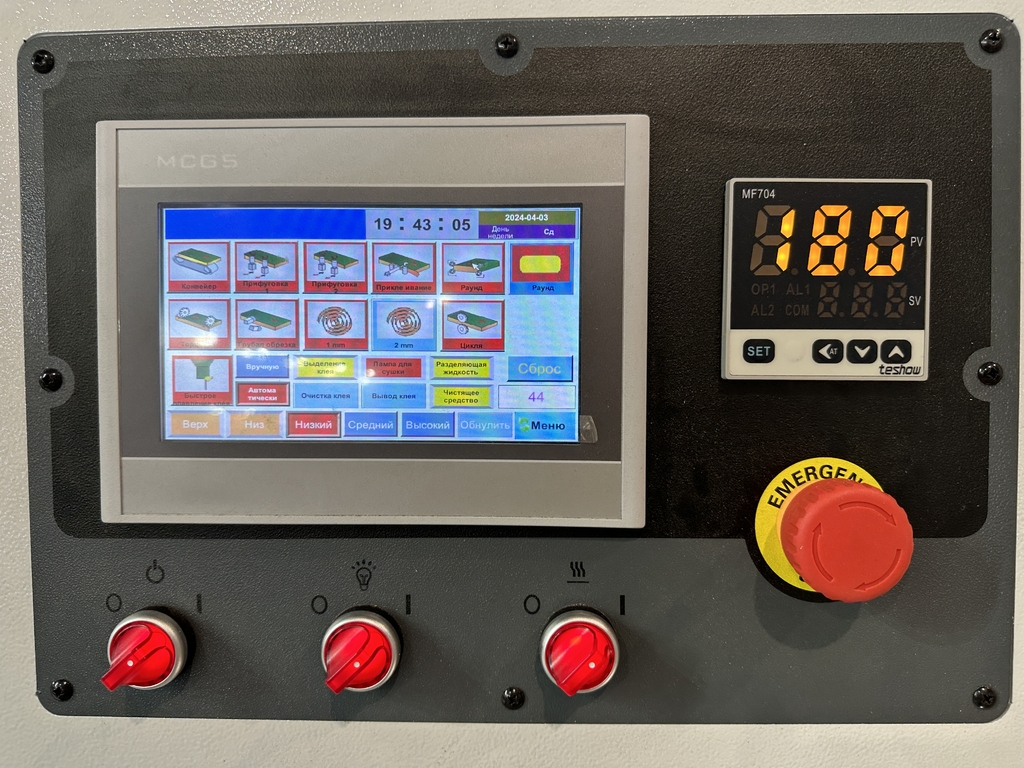

Система управленияУправление станком осуществляется с помощью специального пульта, оборудованным промышленным дисплеем с системой «Touch screen». Значки включения/выключения узлов и агрегатов на дисплее интуитивно понятны и не требуют специальных навыков для работы на станке. |
 |

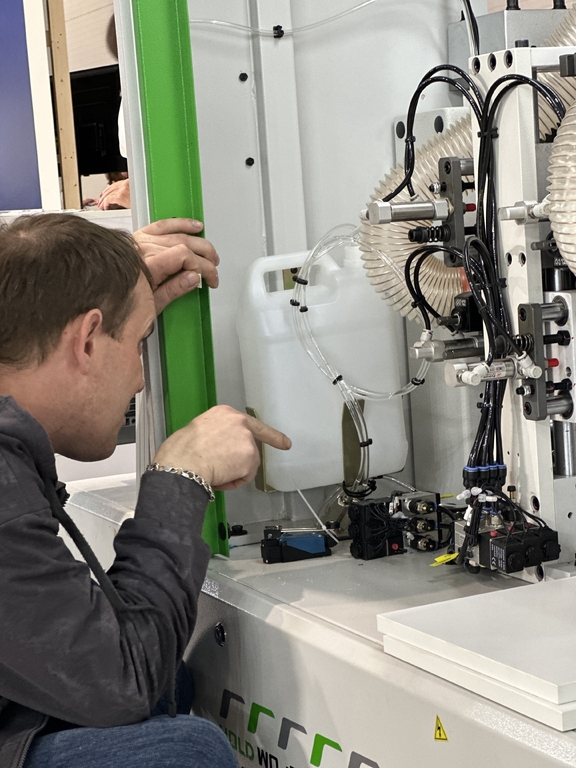

Узел подачи разделительной жидкостиПредотвращает налипание клея на верхнюю и нижнюю пласть детали. |
 |

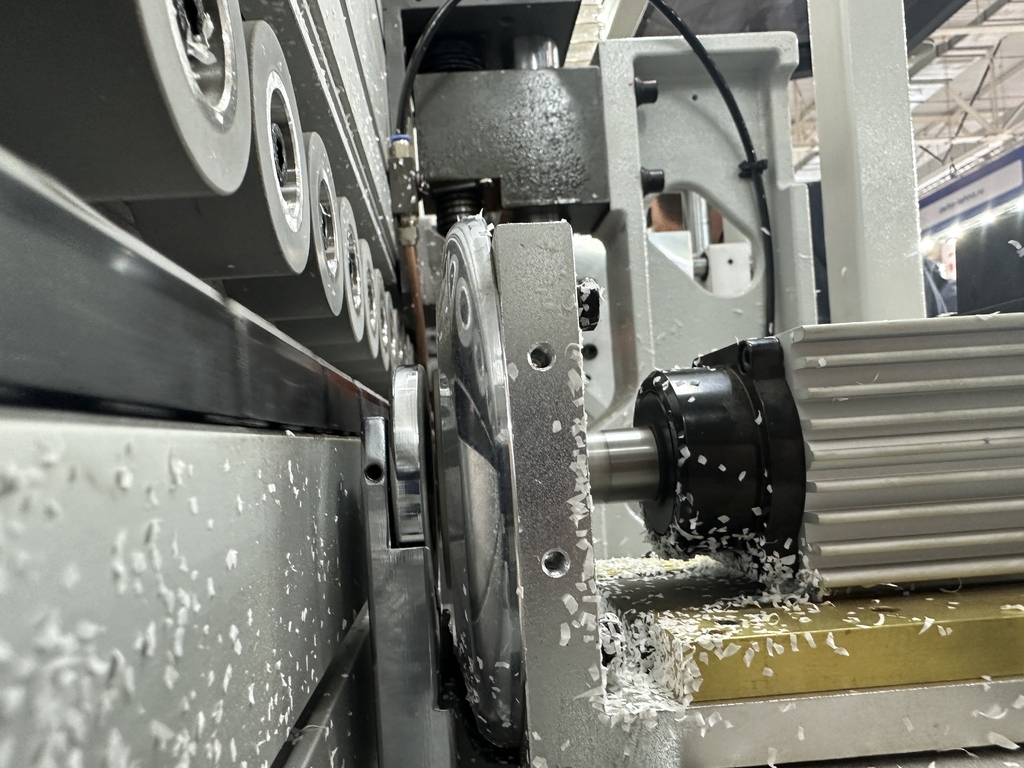

Узел прифуговкиОснащен двумя высокочастотными двигателями, что обеспечивает качественную обработку торца материала перед приклеиванием кромки. Предварительное фрезерование убирает «ступеньку» от подрезной пилы, сколы и формирует ровную поверхность. |
 |
Инфракрасная лампа нагреваПредварительный нагрев торца заготовки для качественного приклеивания кромки. Это позволяет клею лучше растечься под кромкой, и сделать видимый шов тоньше, и аккуратнее. |
 |

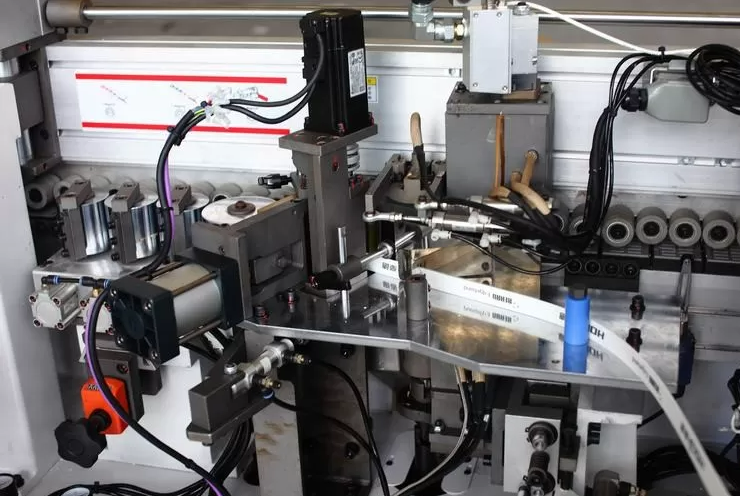

Узел предварительного расплава + верхний клеевой узелНанесение клея осуществляется клеевым валом. Клеевой узел имеет точную регулируемую дозировку наносимого слоя. |
 |

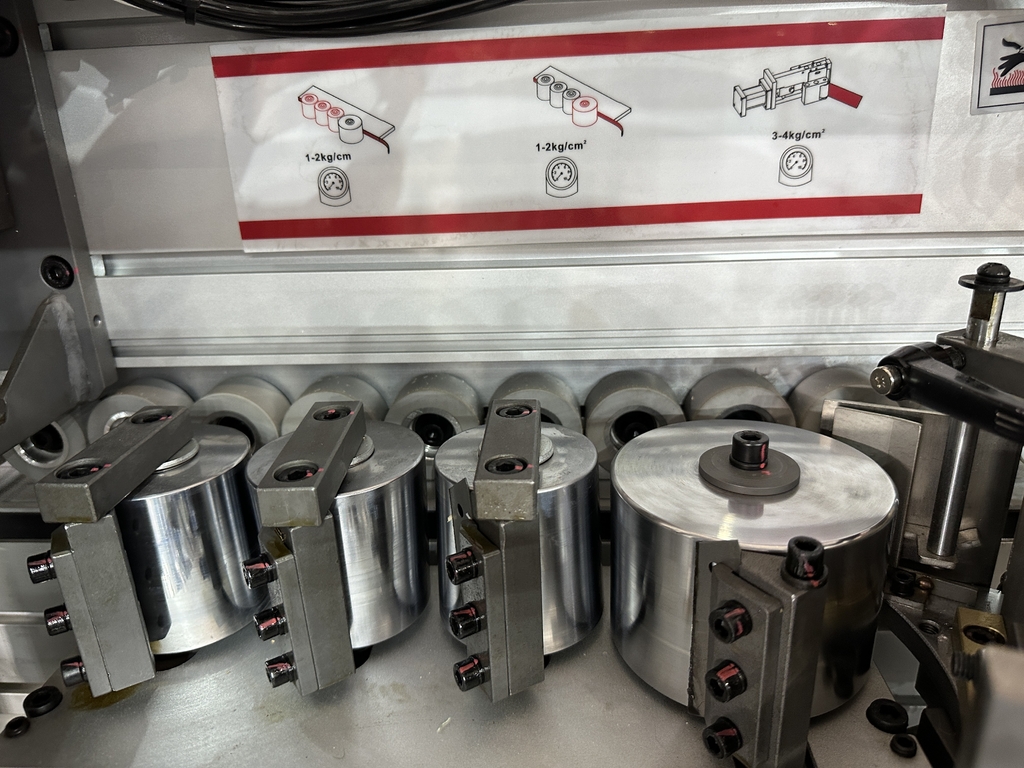

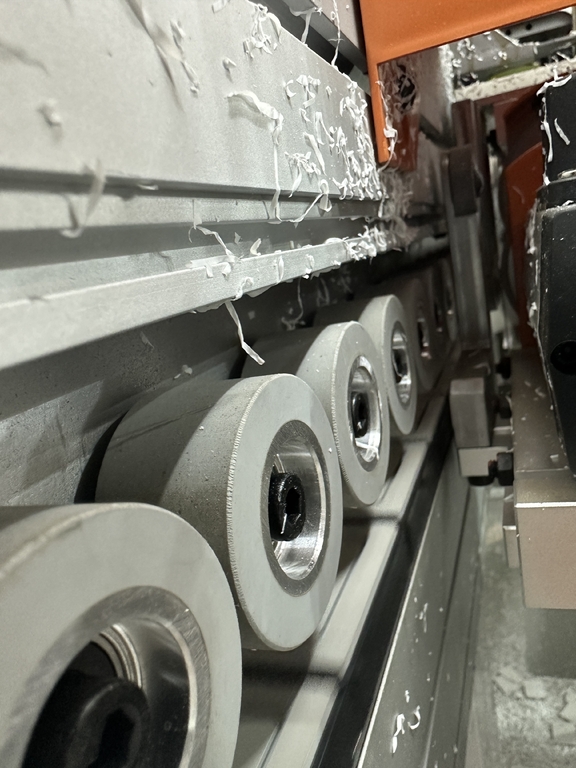

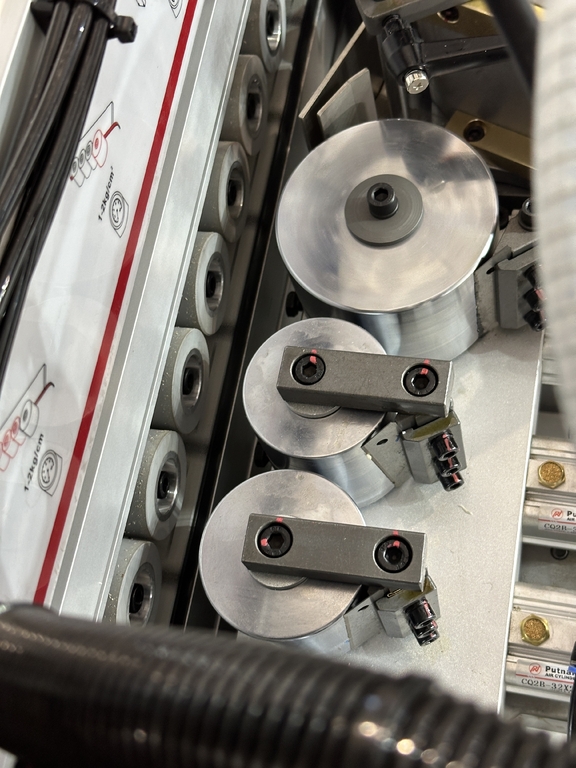

Пресс группаПресс группа состоит из 4 роликов. Первый ролик моторизированный, все остальные допрессовочные. 2 ролика конические, сосредоточены на нижнем и верхнем участках детали, последний ролик цилиндрический. Давление на пресс группе задается с помощью пневматики, что гарантирует равномерное распределение усилий на кромку во время приклеивания. На всех роликах установлены специальные скребки для удаления остатков клея. |
 |

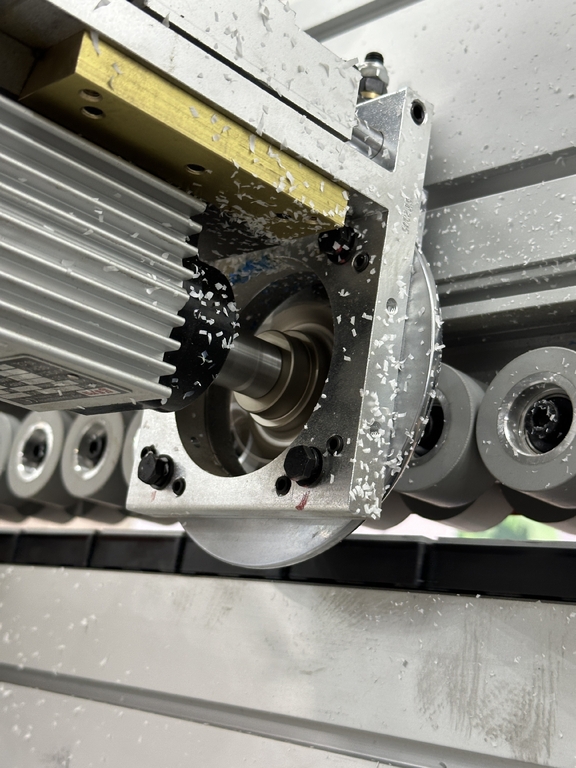

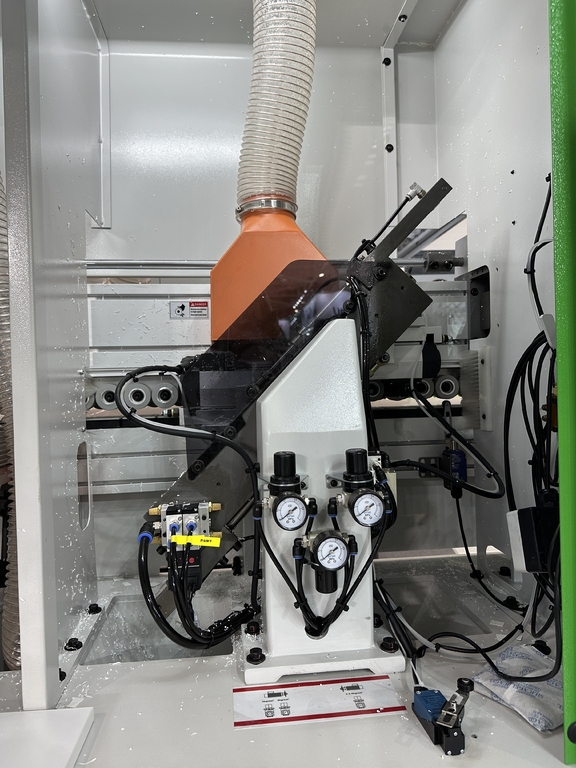

Узел торцевой обрезкиОснащен двумя высокочастотными электродвигателями. Перемещение пильных узлов осуществляется по специальным направляющим, высокая точность и эффективность даже при максимальной скорости подачи заготовки. |
 |

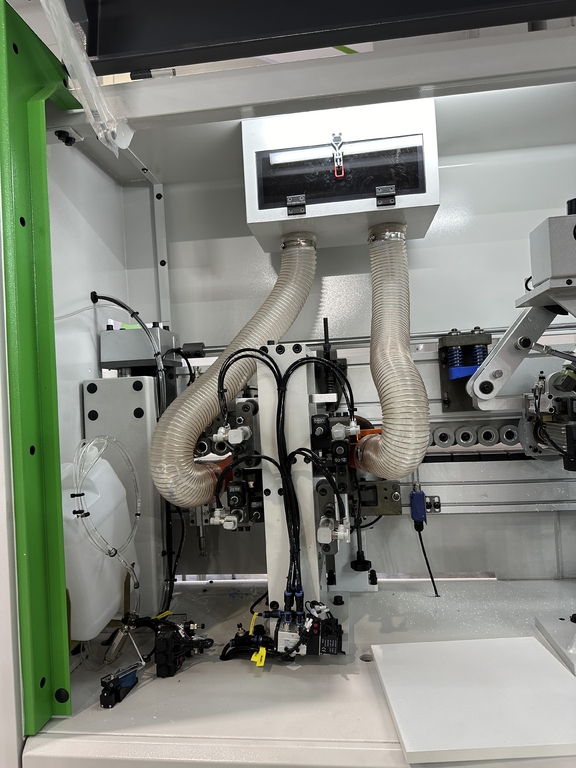

Фрезерный узел для снятия свесов кромки:Черновой узел снятия свесов Быстро и аккуратно удаляет свесы кромочного материала на верхней и нижней сторонах. Деталь отслеживается с помощью больших круглых копиров установленных на плавающем узле, эта конструкция предотвращает появление брака во время фрезеровки. Обеспечивает финишное фрезерование для получения радиусного профиля. Деталь отслеживается с помощью больших круглых копиров установленных на плавающем узле, эта конструкция предотвращает появление брака во время фрезеровки. |
 |
Узел скругления угловПозволяет автоматически без остановки заготовки скруглять углы пластиковых кромок у прямых или профильных деталей. |
 |

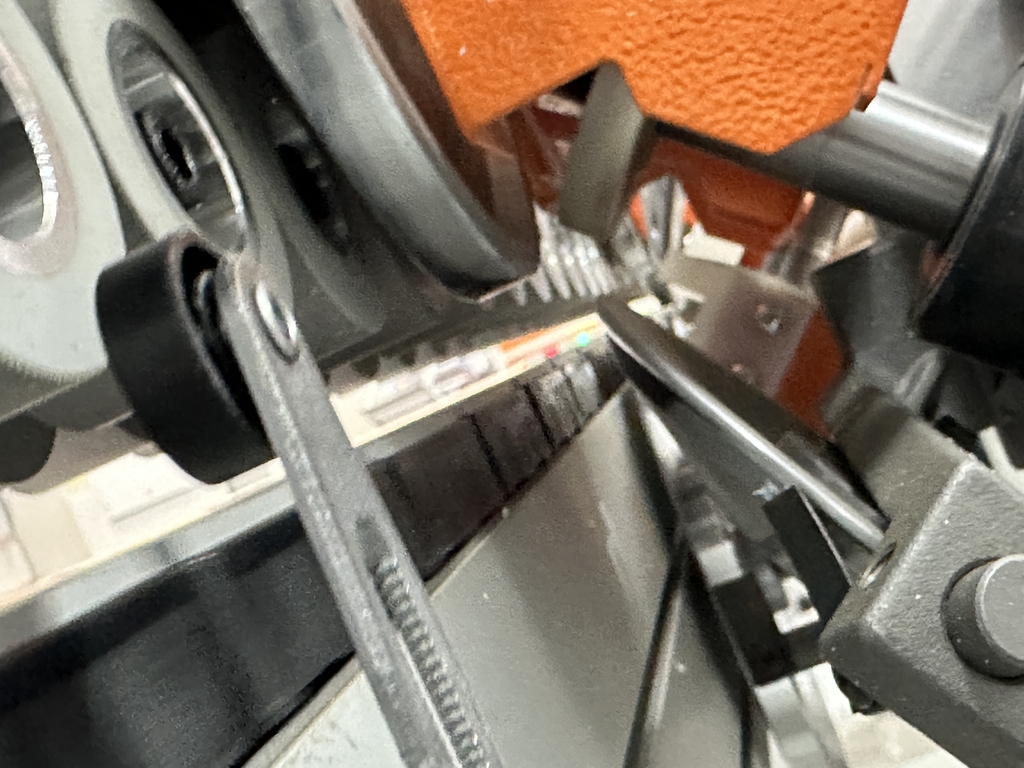

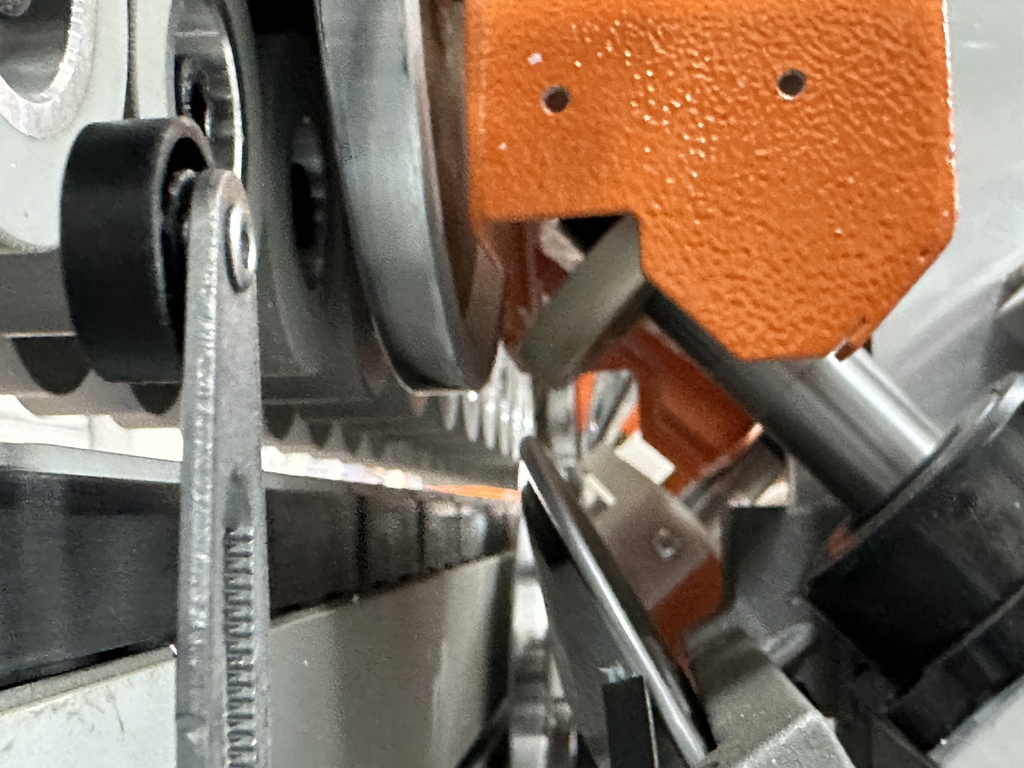

Узел кромочной циклиУдаляет следы, оставленные фрезой для снятия свесов, делает края гладкими и ровными, придает кромке радиусную форму. |
 |
Узел клеевой циклиУдаляет излишки клея с поверхности панели. |
 |
Узел подачи очистительной жидкостиУдаляет возможные загрязнения и помогает лучше обработать деталь в зоне полировки. |
 |

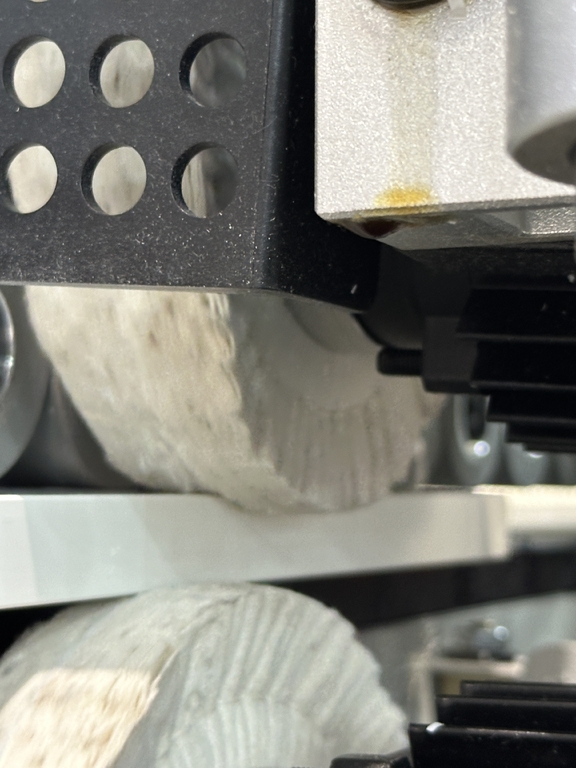

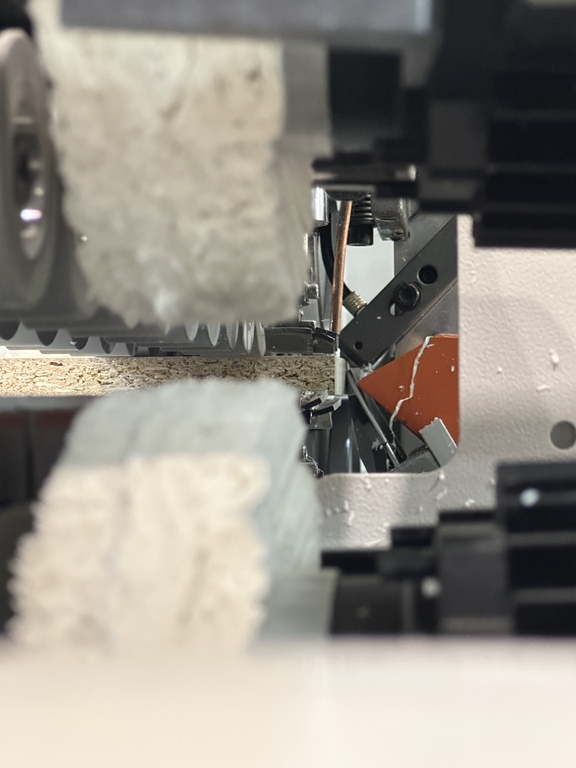

Узел полировкиУдаляет излишки клея, делает кромочную ленту более гладкой и чистой. |
 |
Система подачиЦепной транспортёр приводится в движение редукционным двигателем. Мощность двигателя 2,2 кВт. |
 |

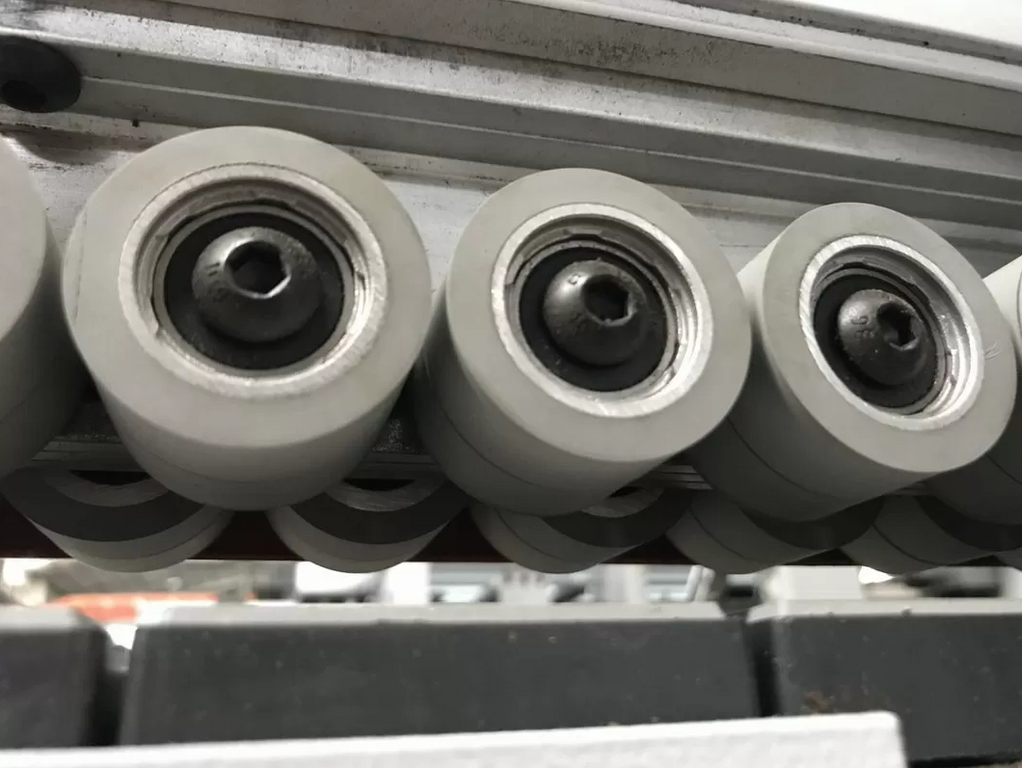

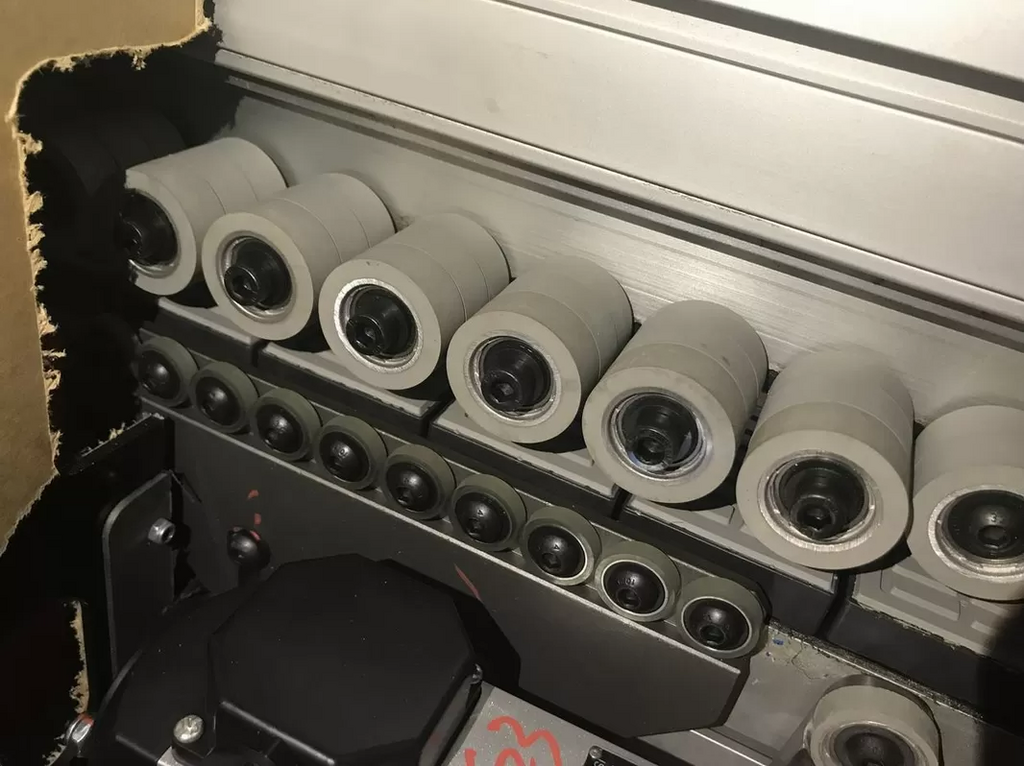

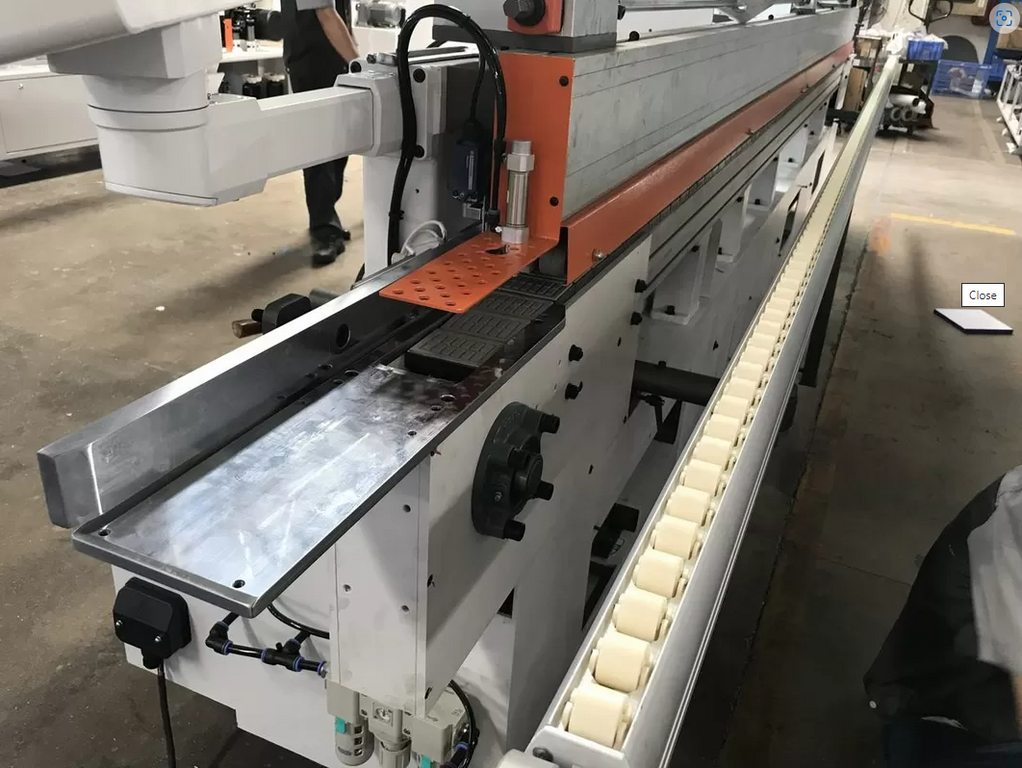

Выдвижной суппорт с прорезиненными роликамиРасположен параллельно подающему транспортеру. Он обеспечивает надежную поддержку деталей по всей длине конвейера. |
Стандартная комплектация HOLD HD621JPKQSC
-
Пульт управления
-
Узел прифуговки
-
Узел нанесения клея и приклеивания кромки
-
Узел финишной торцовки
-

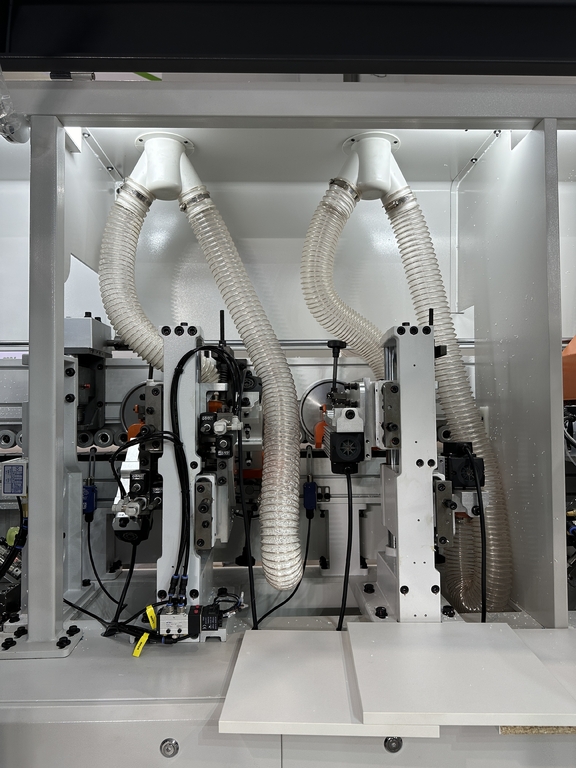

Узлы чернового и чистового фрезерования свесов кромки
-
Узел скругления углов (ROUND)
-
Узел кромочной цикли
-
Полировальный узел
Дополнительные опции HOLD HD621JPKQSC
-
Инфракрасная лампа подогрева заготовок
-
Разделительная жидкость ЛС 2/10
-
Узел клеевой цикли
-
Очистительная жидкость ЛС 2/10
Предназначен для точного и высокоскоростного облицовывания прямолинейных кромок мебельных щитов и заготовок. Может использоваться как на предприятии начального уровня, так и на крупносерийном производстве.
Технические характеристики HOLD HD621JPKQSC
| Скорость подачи, м/мин. | 14-20-23 |
| Толщина заготовки, мм. | 10-60 |
| Минимальная ширина заготовки, мм. | 100 |
| Минимальная длина заготовки, мм. | 120 |
| Минимальный размер заготовки, мм. | 120x100 |
| Толщина кромочного материала, мм. | 0,4 - 3 |
| Подъем/опускание прижимной балки | Моторизированный |
| Габариты, мм. | 6900х900х1700 |
| Рабочее давление, мпа. | 0.6 |
| Общая мощность, квт. | 21 |
| Питание | 380В / 50Гц |
