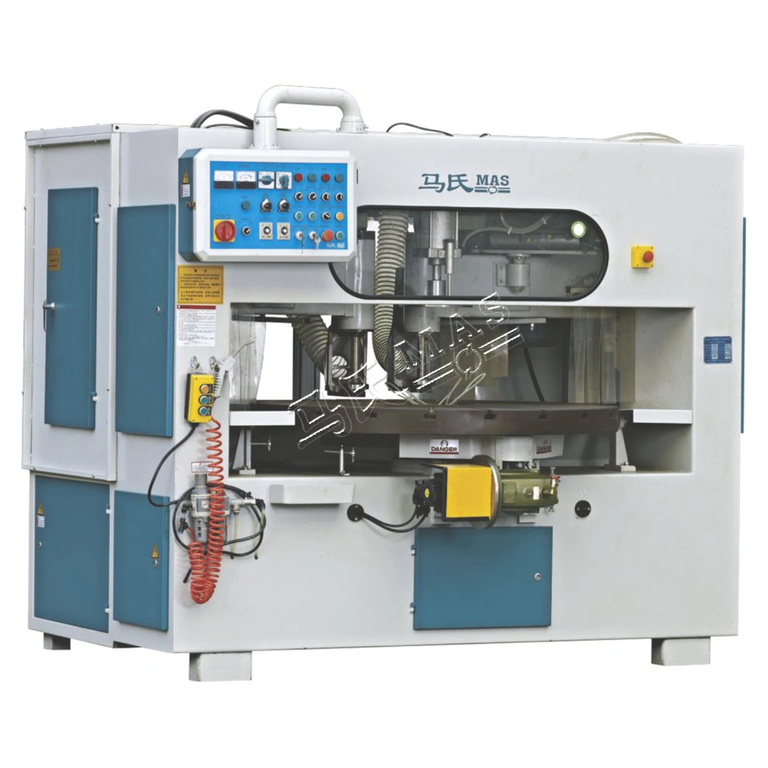

Копировально-фрезерный станок карусельного типа Mas MX 71160
Предназначены для высокопроизводительного изготовления филенок, сидений стульев, столешниц, криволинейных ножек стульев и столов, спинок стульев и других подобных изделий методом копирования по шаблону.
Область применения:
Применяется в столярно-строительном и мебельном производстве.
Получаемые изделия:
Схемы обработки:
Фрезеровка
Конструктивные особенности MAS MX 71160
|

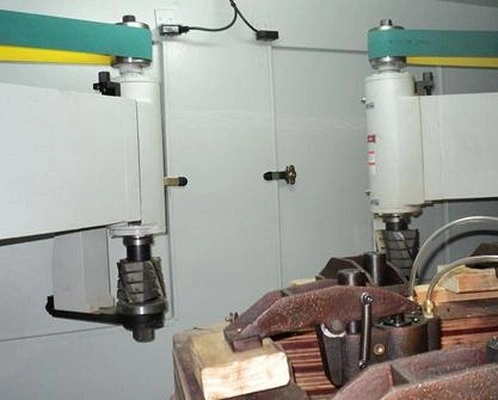

Два фрезерных шпинделя
Станки оснащены 2-мя фрезерными узлами. Для фрезерования определенного профиля необходимо установить соответствующие фрезы. На фрезерных узлах можно изменять направление вращения инструмента – попутное или встречное к заготовке. |
|
Пневмоподача шпинделей

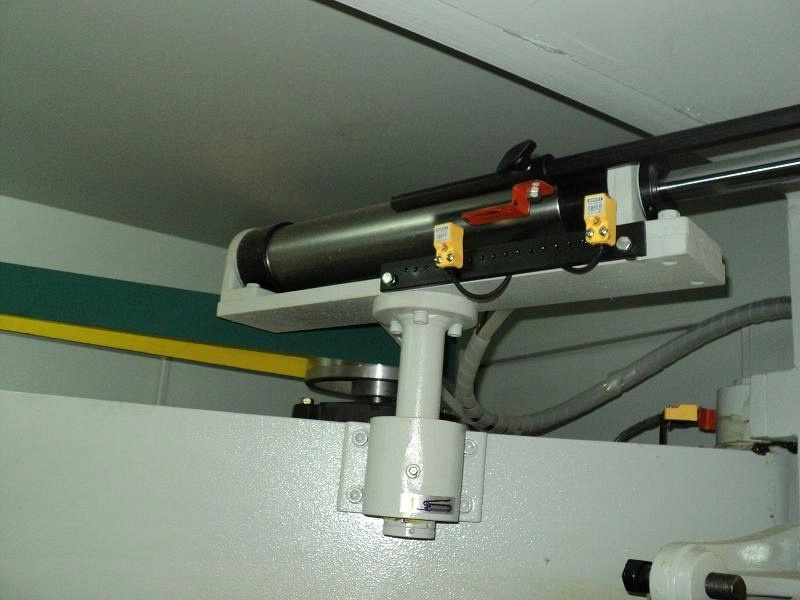

Перемещение фрезерных узлов осуществляется под действием пневмоцилиндра. |
|
Фиксация заготовок

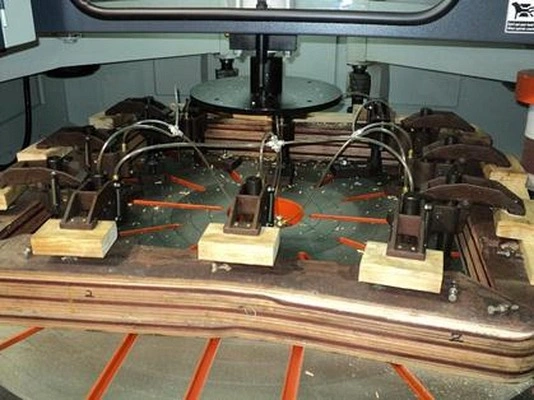

При обработке ножек стульев шаблоны расставляются по краю круглого стола, прижим каждой заготовки осуществляется с помощью 2-х или 3-х пневмоприжимов (показано на фото). При обработке столешниц и сидений стульев используется пневмоприжим находящийся над центром стола, пневмоприжимы для ножек при этом снимаются. |
|
Крепление шаблонов

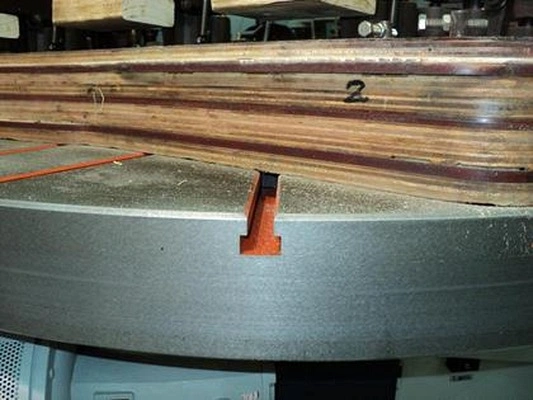

Шаблоны и прижимы для ножек крепятся в Т-образные пазы на столе. |
|
Рабочий стол круглой формы
С установленным на нем шаблоном и заготовкой вращатся вокруг своей оси. |
|
|
Пневмоприжимы
Для обкатки (фрезерования по периметру) плоских заготовок из листовых материалов, например филенок, сидений стульев, столешниц и т.п. заготовки фиксируются в центре стола пневмоприжимом, расположенным над центром стола. Для продольного фрезерования, например ножек стульев, ножек столов, спинок стульев и т.п. применяются специальные пневмоприжимы, устанавливаемые по краю круглого стола. |
|
|
Рабочие органы

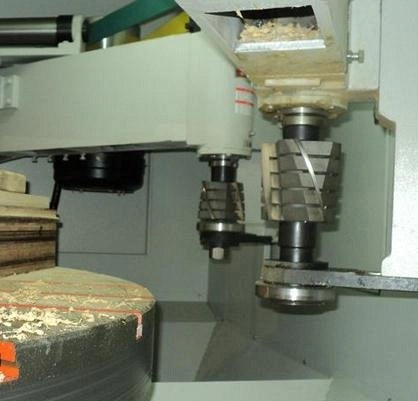

Фрезы, имеют ход к центру стола и обратно с помощью пневмоцилиндра. на одном валу с инструментом установлен копировальный подшипник, находясь под инструментом данный подшипник обкатывает шаблон, а инструмент над ним копирует форму шаблона на заготовке. |
Технические характеристики станка MAS MX 71160
| Параметры обработки | |
| Управление | полуавтомат |
| Общие характеристики | |
| Диаметр стола, мм | 1630 |
| Скорость вращения стола, об/мин | 0.1 - 3 |
| Скорость вращения шпинделя, об/мин | 9300 |
| Количество фрезерных шпинделей, шт. | 2 |
| Высота шпинделя, мм | 180 |
| Диаметр шпинделя, мм | 40 |
| Количество шлифовальных шпинделей, шт. | нет |
| Диаметры обработки, мм | 560 - 1700 |
| Частота вращения шпинделей, об/мин | 9300 |
| Мощность привода вращения стола, кВт | 1.5 |
| Мощность привода фрезы, кВт | 7.5 x 2 |
| Габаритные размеры | |
| Длина, мм | 2600 |
| Ширина, мм | 2200 |
| Высота, мм | 1900 |
| Вес, кг | 2750 |
