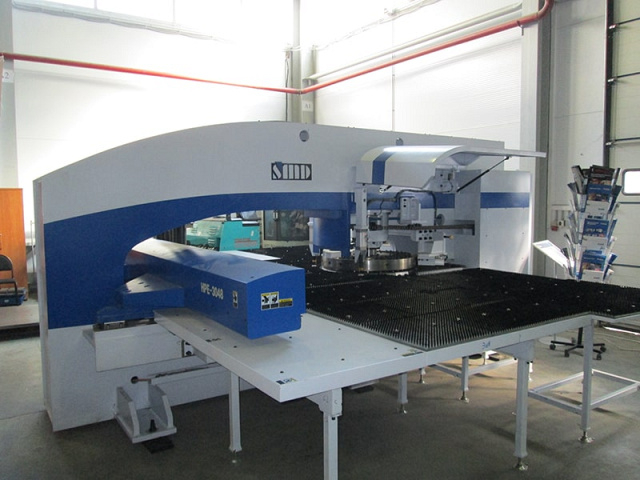

Координатно-пробивной пресс SMD Nisshinbo HPH-5058
Артикул: 13453hph_5058 Код товара: 106015
На складе: много
Прессы данной серии предназначены для операций вырубки, пробивки и формовки с высокой производительностью и точностью на деталях из металлического листа. Данное оборудование наиболее эффективно на производствах с большой номенклатурой деталей и высокой степенью автоматизации. Среди потребителей этого оборудования – производители металлической мебели, строительных и рекламных конструкций, оборудования для торговли и хранения продуктов, предприятия электротехнической, электронной, автомобильной и других отраслей промышленности.
Область применения SMD Nisshinbo HPH-5058
Среди потребителей этого оборудования – производители металлической мебели, строительных и рекламных конструкций, оборудования для торговли и хранения продуктов, предприятия электротехнической, электронной, автомобильной и других отраслей промышленности. Приборостроение Электротехническая отрасль Производство металлической мебели Получаемые изделия
Схемы обработки SMD Nisshinbo HPH-5058
 |
Пробивка |
 |
Формовочный инструмент |
 |
Формовка |
Конструктивные особенности SMD Nisshinbo HPH-5058
 |
Замкнутая конструкция рамы (О-образная) в виде «жёсткой коробки» После сварки проходит термическую обработку для снятия напряжений, что обеспечивает высокую точность пробивных операций. Рама выполнена в современном эргономичном дизайне, её исполнение обеспечивает легкий доступ ко всем внутренним узлам станка. |
 |

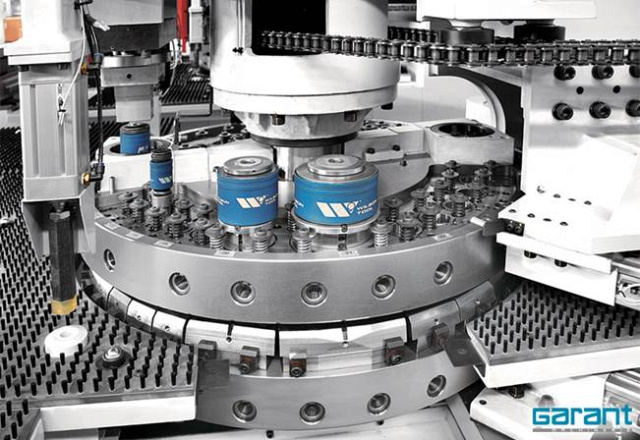

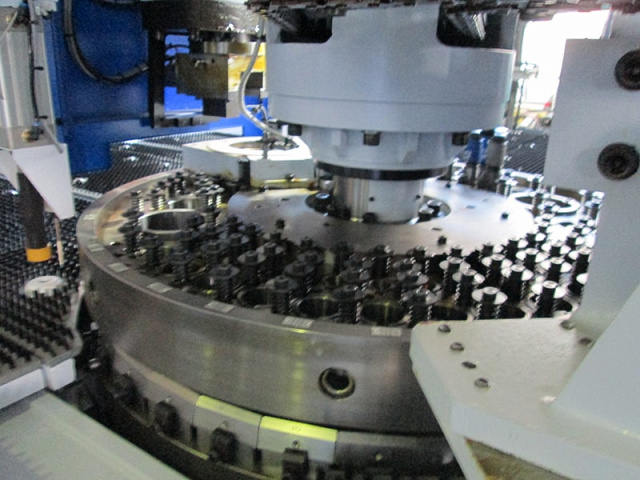

Инструментальный барабан Изготовлен компанией Nisshinbo (Япония). |
 |

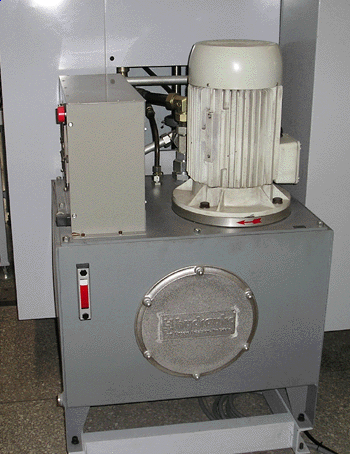

Гидравлическая система H+L (Германия) Характеризуется высокой точностью изготовления гидравлических компонентов, что обеспечивает длительный срок службы рабочего инструмента, устанавливаемого на прессе, низкую шумность, способствует оптимальному потреблению электроэнергии. |
 |
Индексные станции Приводятся в движение серводвигателем с червячным редуктором, который работает в масляной ванне, что обеспечивает высокую износостойкость узла и точность поворота. |
 |
Конструкция траверсы Позволяет сохранять точность позиционирования и жесткость в течение всего срока службы пресса и обеспечивает высокую скорость перемещения листового материала. |
 |
Сменные направляющие втулки Установленные во всех инструментальных станциях, имеют высокую износостойкость, и обеспечивают длительный срок их инструментального барабана. |
Комплектация SMD Nisshinbo HPH-5058
Стандартная
 |

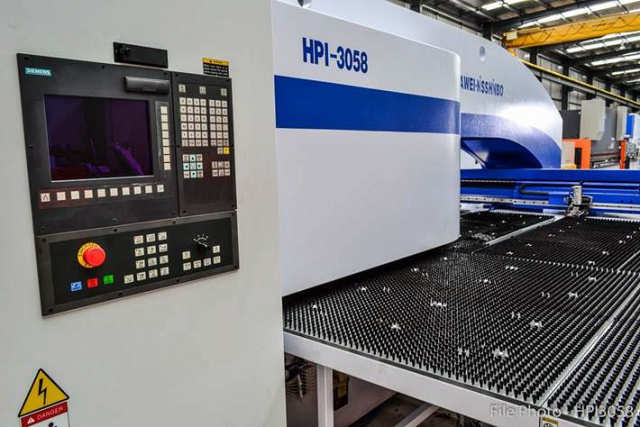

Система ЧПУ Siemens 840DSL |
 |
Инструментальный барабан На 38 инструментов, включая 2 индексные станции. |
 |

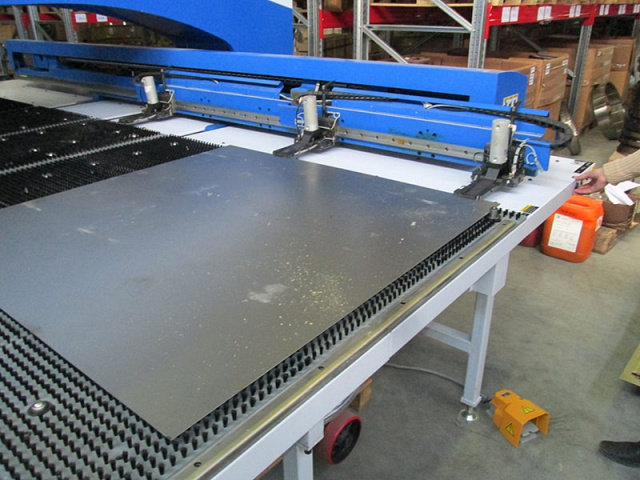

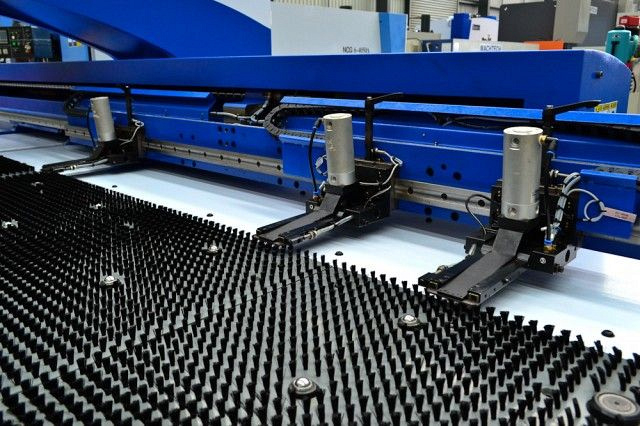

Зажимы листа С пневмоуправлением (модель 3044 – 2 зажима, модели 3048, 3058 – 3 зажима) и датчиком наличия листа. |
 |
Пневмоприжимы листа для перехвата по оси X и датчик обнаружения деформации листа |
Дополнительная
 |
Система ЧПУ FANUC Альтернативные системы ЧПУ позволяют получить максимально близкое к требованиям заказчика оборудование и совместить с уже имеющимися станками на производстве. |
 |
Изменение конфигурации инструментального барабана Позволяет подобрать оптимальное количество и конфигурацию инструментальных станций удовлетворяющих потребностям производства. |
 |
Шариковый, либо комбинированный рабочий стол Для перемещения листового металла различной толщины. |
 |
Подъемное устройство для смены инструмента Используется для облегчения замены инструмента станций С, D, E. |
 |
Система автоматической загрузки заготовок Позволяет автоматизировать производство. |
Технические характеристики SMD Nisshinbo HPH-5058
| Характеристика | Значение |
|---|---|
| Система ЧПУ | Siemens / Fanuc |
| Номинальное усилие, т | 50 |
| Зона обработки, мм | 1500 х 5000 |
| Производительность, уд/мин | 800 |
| Толщина листа, мм | 8 |
| Количество инструментальных станций, шт. | 26 (36) |
| Макс. частота ударов (шаг 1 мм, Ø 6 мм), уд/мин | 340 |
| Макс. частота ударов (шаг 25,4 мм, Ø 6 мм), уд/мин | 215 |
| Макс. скорость перемещения листа, м/мин | 102 |
| Макс. скорость вращения инструментального барабана, об/мин | 30 |
| Макс. диаметр инструмента, мм | 88,9 |
| Управляемые оси, шт. | 4 (X, Y, T, C) |
| Давление воздуха, атм. | 0,6 |
| Мощность двигателя, кВт | 24 |
| Длина, мм | 6300 |
| Ширина, мм | 5000 |
| Высота, мм | 2300 |
| Вес, кг | 25 500 |
