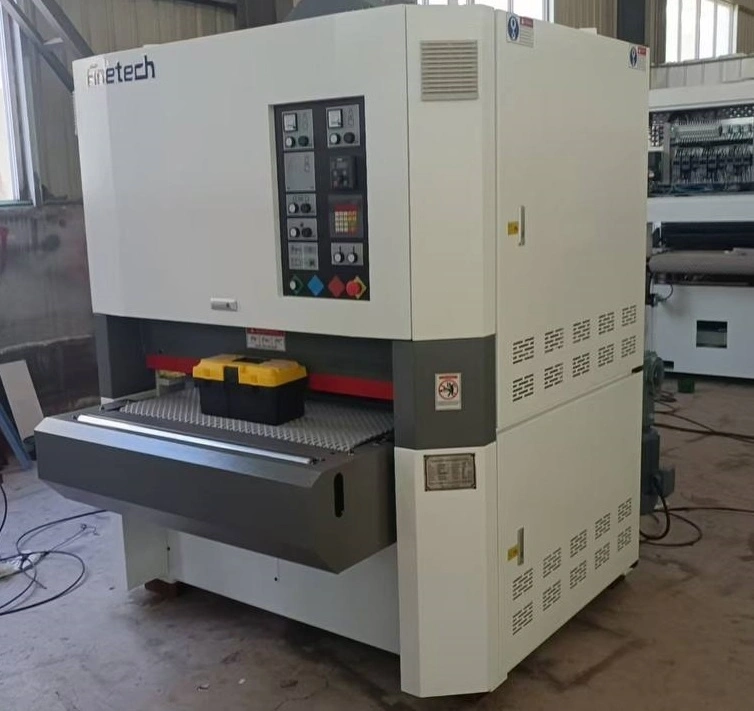

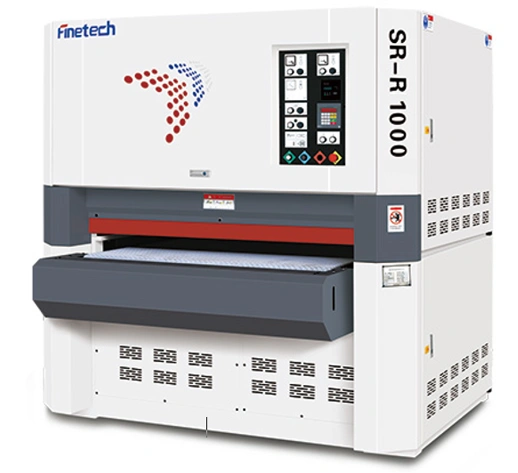

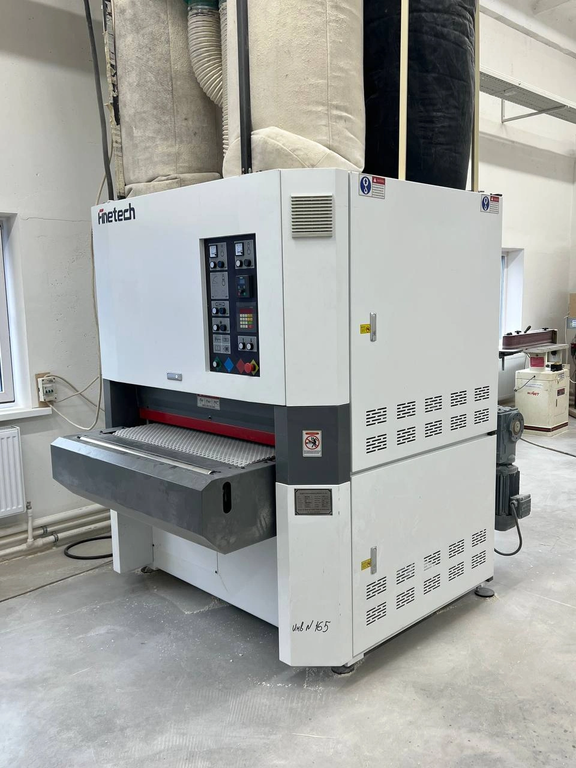

Калибровально-шлифовальный станок Finetech SR-R 1000
(голосов 0)
Артикул: pri888201 Код товара: 108364
На складе: 1
Калибровально-шлифовальный станок FineTech SR-R 1000 предназначен для калибрования и чистового шлифования по плоскости различных плитных материалов. Особенно эффективен при обработке коротких заготовок, там где нужна высокая производительность.
Основным отличием модели SR-R от SR-RP является возможность обработки более коротких заготовок с большей скоростью шлифования, но качество шлифования уступает SR-RP.
- Мебельный щит
- Короткие заготовки из массива или щита
- ДСП, МДФ
- Фанера
- Изделия из массива древесины (оконные и дверные рамы и т.д.)

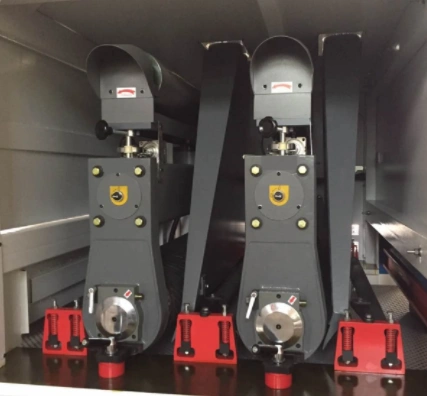

Станок оснащен двумя шлифовальными узлами R (ролик - сталь) + R (ролик, резина)
- R – для калибрования
- R – для чистового шлифования
Образец получаемых изделий:

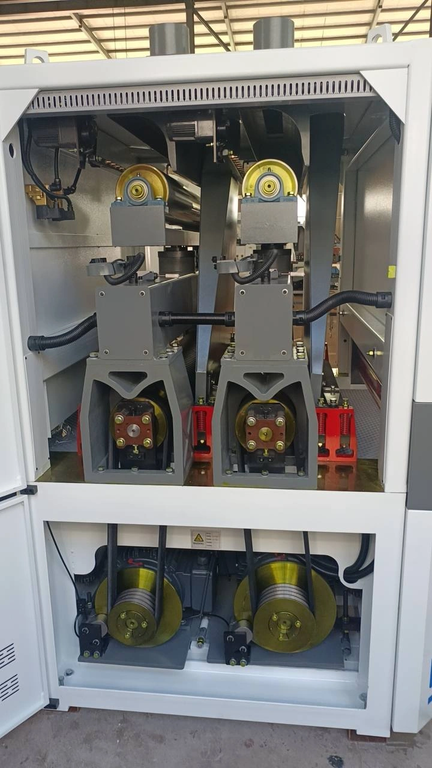

Конструктивные особенности Finetech SR-R 1000
|
1-Й ШЛИФОВАЛЬНЫЙ УЗЕЛ (стальной R)
Первый шлифовальный узел необходим для эффективного калибрования заготовки в размер. Стальное исполнение вала значительно повышает ресурс данного узла. |
|
2-Й ШЛИФОВАЛЬНЫЙ УЗЕЛ (R резина+сталь 70 шор )
2-й узел выполняет чистовое шлифование обрезиненным валом |
|
ОСНОВНЫЕ КРЕПЛЕНИЯ И УЗЛЫ ИЗ ЧУГУНА SR-R
Позволяют гасить вибрации, значительно улучшая качество шлифования Благодаря своей виброустойчивой конструкции, шлифовальные станки Finetech можно использовать в самых тяжелых условиях эксплуатации, не беспокоясь о качестве продукции |
|

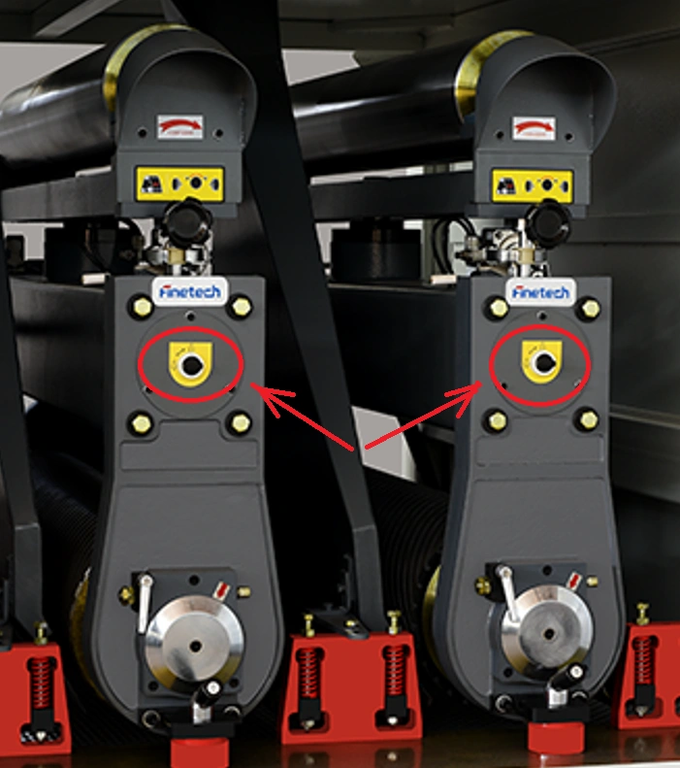

НАСТРОЙКА ШЛИФОВАЛЬНОГО УЗЛА
Осуществляется с помощью высокоточного и удобного эксцентрикового механизма. Обеспечивает высочайшую точность настройки, как следствие высокое качество шлифования |
|
ПНЕВМАТИЧЕСКОЕ НАТЯЖЕНИЕ ЛЕНТ SR-R
Пневматическая система гарантирует стабильное натяжение и исключает проскальзывание лент или их разрыв Натяжение или ослабление лент осуществляется мгновенно поворотом переключателя |
|

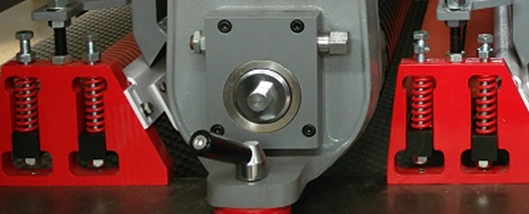

ПРИЖИМНЫЕ РОЛИКИ
Сдвоенная система прижимных роликов гарантирует стабильный прижим заготовки и исключает вибрации в процессе обработки, положительно сказывается на качестве шлифования. Сдвоенные прижимы расположены в местах возможного возникновения вибраций:
|
|

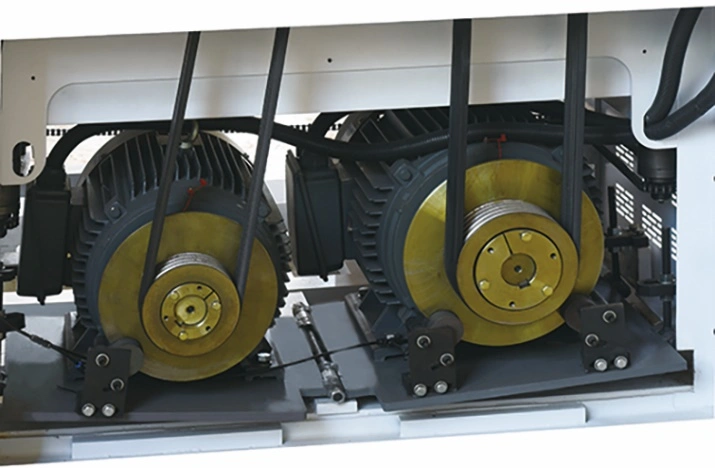

ПРИВОД ШЛИФОВАЛЬНЫХ УЗЛОВ
Каждый шлифовальный узел имеет привод от отдельного двигателя, что гарантирует стабильную работу станка при тяжелых нагрузках. Надежный привод каждого узла через 4 зубчатых ремня гарантирует стабильную передачу крутящего момента. Остановка вращения шлиф лент осуществляется с помощью надежных тормозных колодок |
|
ПОДПИПНИКИ «NSK»
На валах устанавливаются высокоточные подшипники NSK (Япония), что обеспечивает долгую работу агрегатов и узлов |
|
ПРИВОД ПОДАЮЩЕЙ ЛЕНТЫ
Осуществляется через червячный редуктор, что гарантирует стабильную передачу крутящего момента и обеспечивает надежность данного узла, в сравнении с цепной передачей |
|
ПРИВОД ПОДЬЕМА СТОЛА
Осуществляется от отдельного двигателя через редуктор и массивную цепную передачу, что обеспечивает:
|
|
ЩЕТКА ОЧИСТКИ ОТ ПЫЛИ
Обеспечивает очистку заготовки от пыли после обработки и позволяет исключить дополнительную операцию обеспыливания. Имеет отдельный патрубок для аспирации и собственный электродвигатель. Установлена на выходе из станка |
|
ИНВЕРТОР НА ПОДАЧУ
Плавная регулировка скорости подачи от 5 до 30 м/мин позволяет удобно подбирать оптимальные режимы шлифования в зависимости от вида заготовки и качества поверхности. Регулятор удобно расположен на передней панели управления, имеет шкалу для точной настройки |
|
ЭЛЕКТРОКОМПОНЕНТЫ SIEMENS
На станках Finetech применяются электрокомпоненты SIEMENS, что гарантирует стабильную и долголетнюю бесперебойную работу станка. Пылезащищенное исполнение электрошкафа исключает загрязнение высокочувствительных элементов |
|
ОСЦИЛЛЯЦИЯ ШЛИФОВАЛЬНЫХ ЛЕНТ
Значительно повышает качество обработки, т.к. осциллирующая лента перемещается одновременно в продольном и поперечном направлении. Зерна абразива не оставляют полос, т.к. равномерно вырабатываются перемещаясь вдоль и поперек заготовки |
|
ДАТЧИКИ ОСЦИЛЛЯЦИИ И СХОДА ЛЕНТЫ
Фотодатчик осцилляции шлифовальной ленты:
|
|
ОБДУВ ШЛИФОВАЛЬНЫХ ЛЕНТ С ОСЦИЛЛЯЦИЕЙ (на обоих узлах)
Обеспечивает очистку лент и охлаждение зёрен абразива в процессе работы, что:
Привод осцилляции от пневмоцилиндра |
|
АВТОЦЕНТРИРОВАНИЕ ПОДАЮЩЕГО ТРАНСПОРТЕРА
Данная система исключает боковое сползание и износ боковой части конвейера, значительно увеличивает ресурс резиновой ленты, снижает затраты на обслуживание станка и повышает производительность. Осуществляется с помощью отдельного пневмоцилиндра |
|
РАСШИРЕНИЕ СТОЛА НА ВЫХОДЕ С ОДНИМ РОЛИКОМ
Обеспечивает поддержку заготовки на выходе из станка, исключает её падение, что повышает качество обработки |
Технические характеристики станка Finetech SR-R 1000
| Общие характеристики | |
| Скорость шлифовальной ленты на 1-ом узле, м/с | 20 |
| Скорость шлифовальной ленты на 2-ом узле, м/с | 14 |
| Скорость подачи (инвертер), м/мин | 5 - 30 |
| Параметры обработки | |
| Максимальная ширина обработки, мм | 1000 |
| Толщина обработки, мм | 3 - 110 |
| Размер шлифовальной ленты, мм | 2000 x 1030 |
| Параметры заготовки | |
| Минимальная длина заготовки, мм | 320 |
| Материал валов | |
| Материал 1-го шлифовального вала | Сталь |
| Материал 2-го шлифовального вала | Обрезиненный ролик |
| Диаметр валов | |
| Диаметр 1-го шлифовального вала, мм | 190 |
| Диаметр 2-го шлифовального вала, мм | 160 |
| Твердость валов | |
| Твердость 2-го шлифовального вала, шор | 70 |
| Мощность узлов | |
| Мощность двигателя 1-го шлифовального узла, кВт | 22 |
| Мощность двигателя 2-го шлифовального узла, кВт | 15 |
| Мощность двигателя подачи, кВт | 1.5 |
| Мощность двигателя подъема/опускания стола, кВт | 0.37 |
| Мощность двигателя на узел щетки, кВт | 0.37 |
| Мощность (общая), кВт | 39.94 |
| Аспирация | |
| Рабочее давление в пневмосистеме, МПа | 0.6 |
| Производительность аспирации, м3/час | 9800 |
| Расход воздуха, м3/час | 12 |
| Габаритные размеры | |
| Длина, мм | 1663 |
| Ширина, мм | 2164 |
| Высота, мм | 1980 |
| Вес, кг | 2600 |
