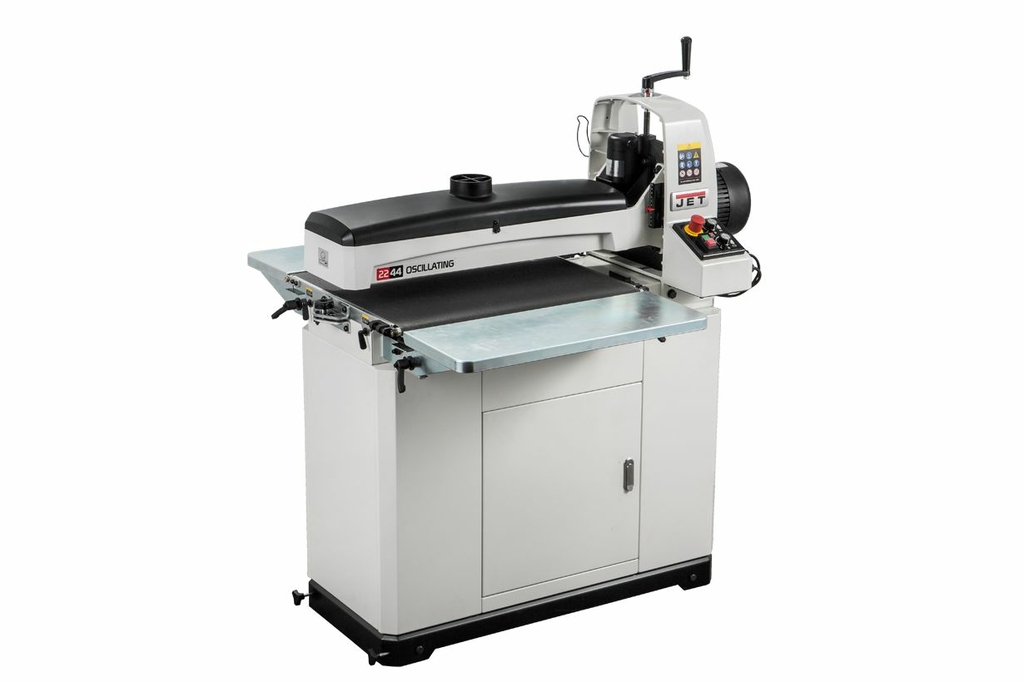

Барабанный шлифовальный станок с осцилляцией Jet JWDS-2244OSC-M (723544OSCKM)

Преимущества барабанного шлифовального станка Jet JWDS-2244OSC-M

• Высокая производительность и качество шлифовки
• Осциллирующий движущийся барабан для равномерной обработки поверхности
• Удобная система замены абразивной ленты
• Надежная конструкция и длительный срок службы

Особенности барабанного шлифовального станка Jet JWDS-2244OSC-M

• Мощность: 1.5 л.с.
• Диаметр шлифовального барабана: 2244 мм
• Размер шлифовальной платформы: 610 x 1120 мм
• Система пылеудаления для чистой и безопасной работы

Назначение и сферы применения

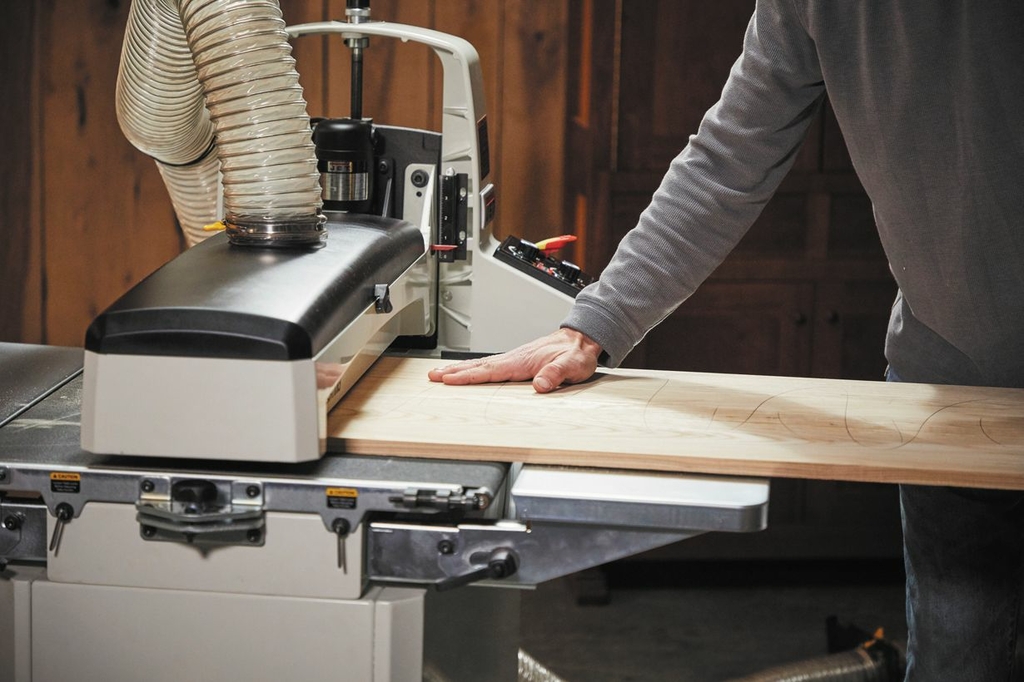

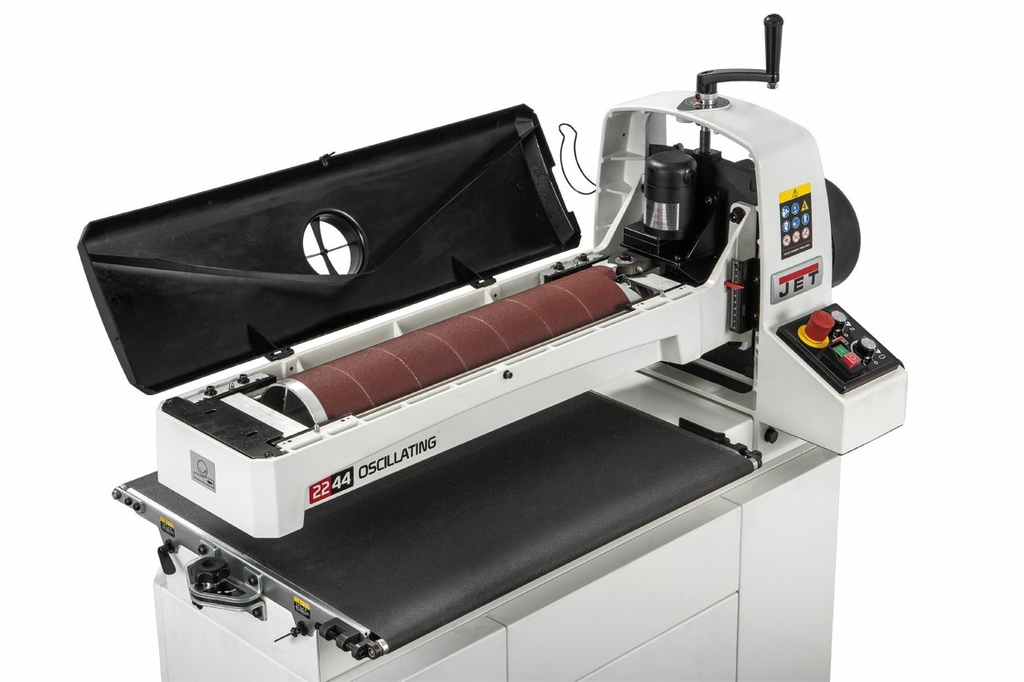

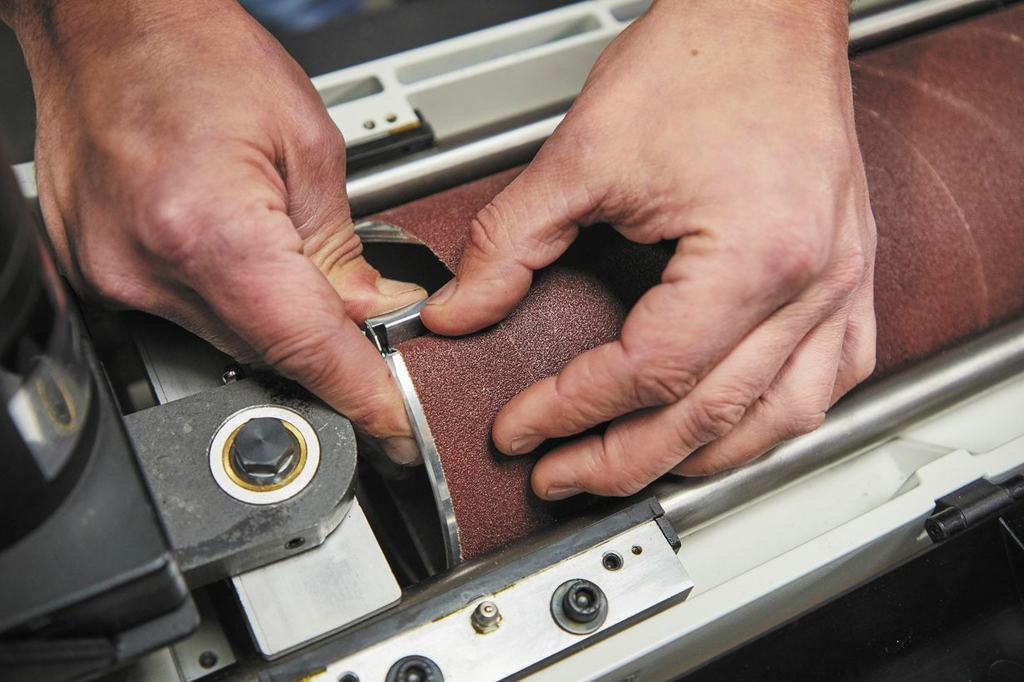

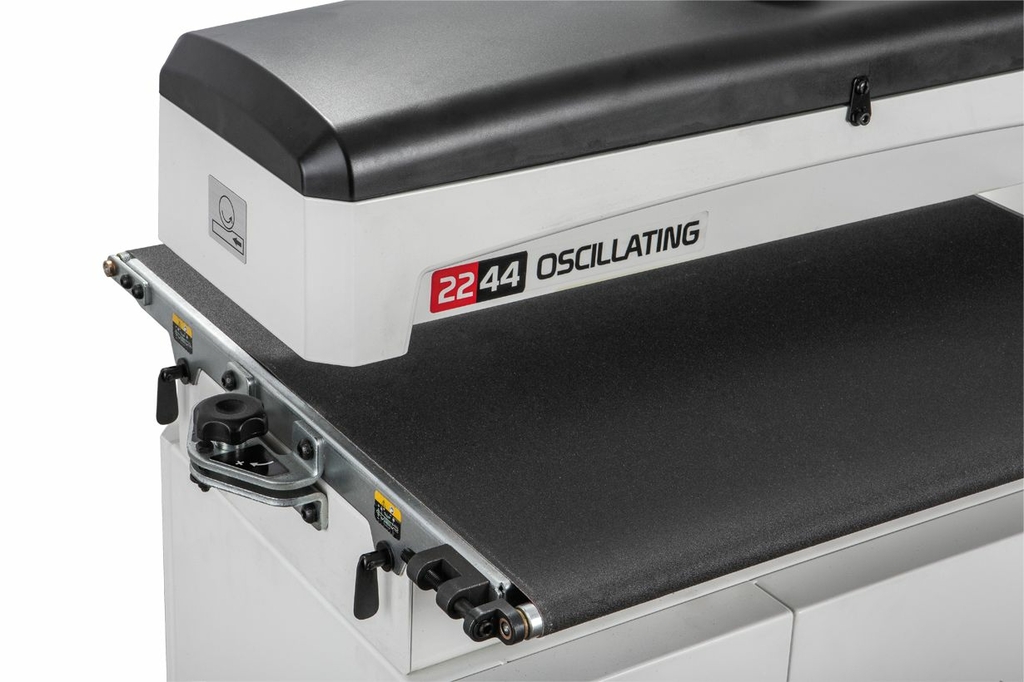

Барабанный шлифовальный станок Jet JWDS-2244OSC-M идеально подходит для шлифовки и обработки дерева, пластика, металла и других материалов. Он применяется в столярных мастерских, производствах мебели, строительных предприятиях и других отраслях промышленности. Барабанный шлифовальный станок JET JWDS-2244OSC-M 230 В 723544OSCKM предназначен для обработки деревянных заготовок шириной до 1270 мм. Модель оснащена консольным расположением рабочего модуля и устройством автоматической подачи в виде конвейера с механическим приводом. Управление скоростью производится с участием контроллера SandSmart, который отслеживает величину нагрузки на основной двигатель по потребляемому им току. Если мотор испытывает перегрузку (оператор задал слишком высокий темп или попалось утолщение), то сработает лампочка-индикатор и скорость подачи будет немедленно снижена. Расходным материалом служит абразивная лента, которую наматывают на барабан. Концы ленты надежно фиксируют защелками. Пружинное устройство способно компенсировать растяжение материала при износе и обеспечивает нужное натяжение. Высота расположения узла регулируется с помощью вращающейся рукоятки с одновременным контролем по миллиметровой шкале. Винтовой упор предусмотрен для облегчения настройки, так же можно приобрести устройство цифровой индикации (опция). Регулировка параллельности расположения основания (отсутствие "клина") осуществляется без вспомогательных инструментов или приспособлений.

Описание JET JWDS-2244OSC-M 230 В

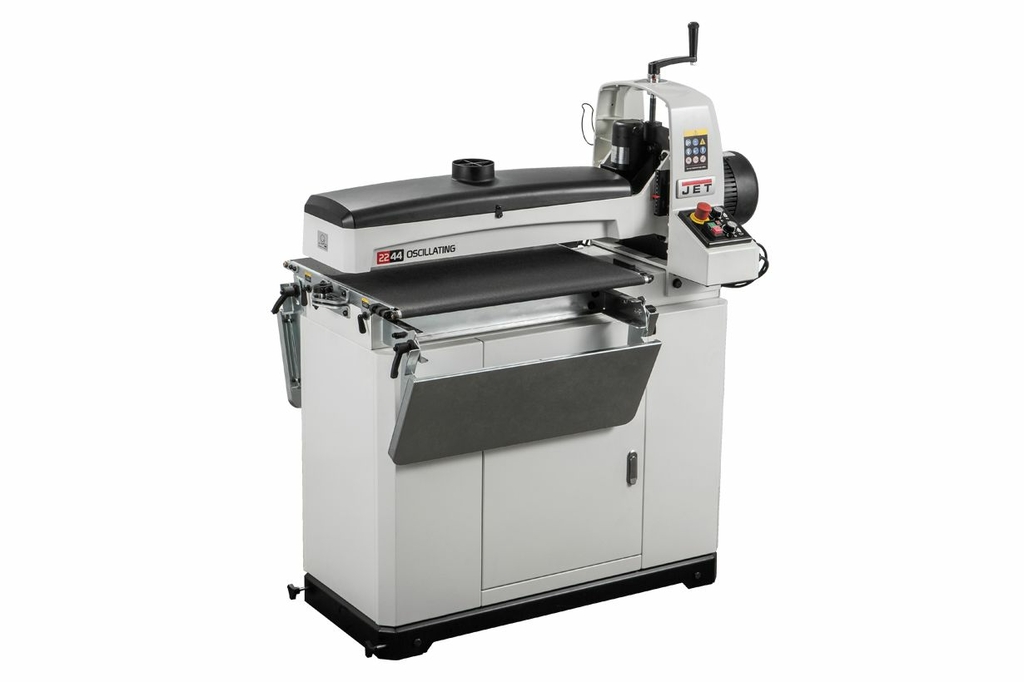

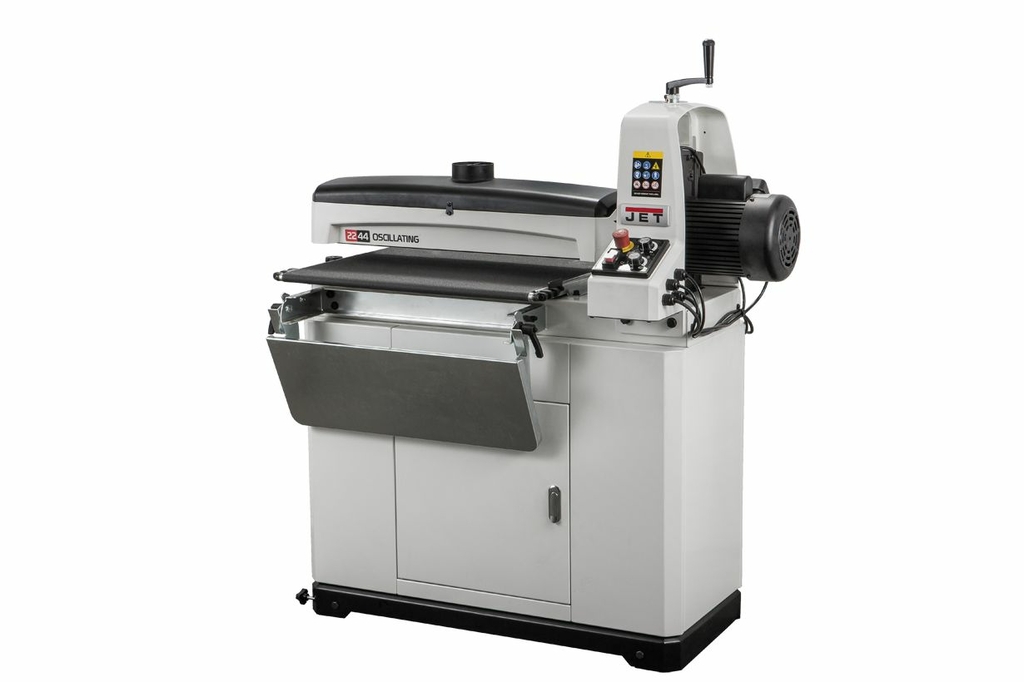

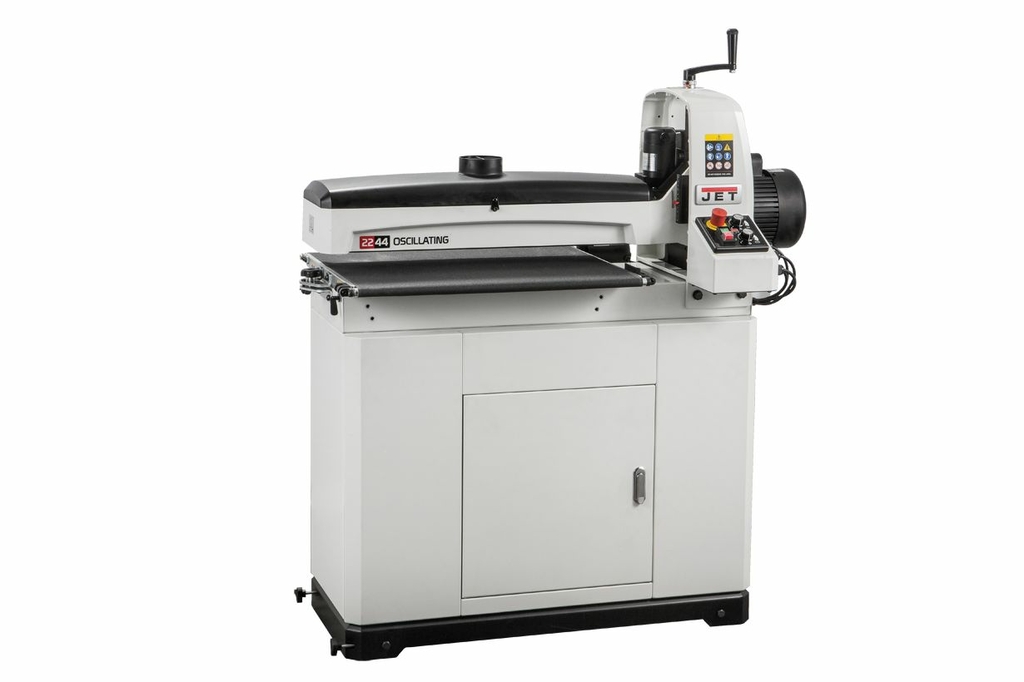

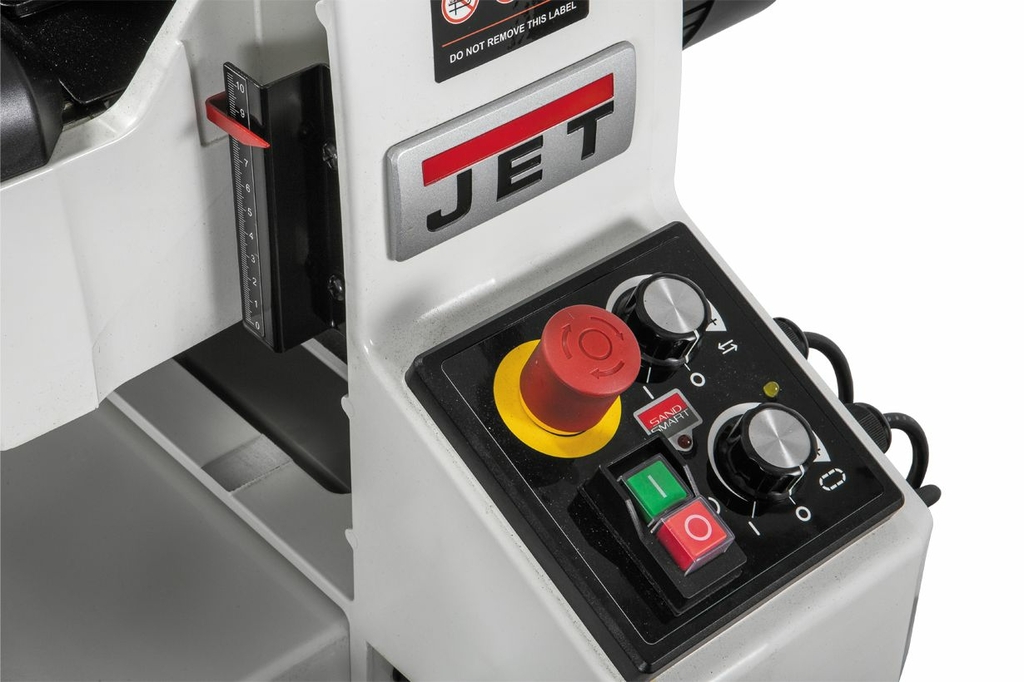

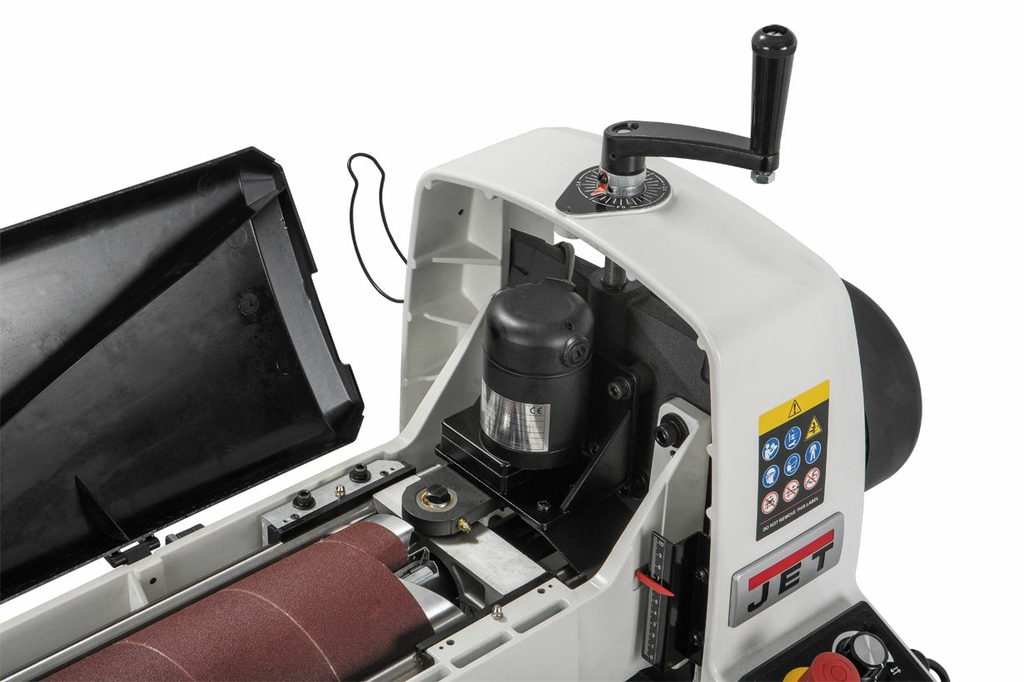

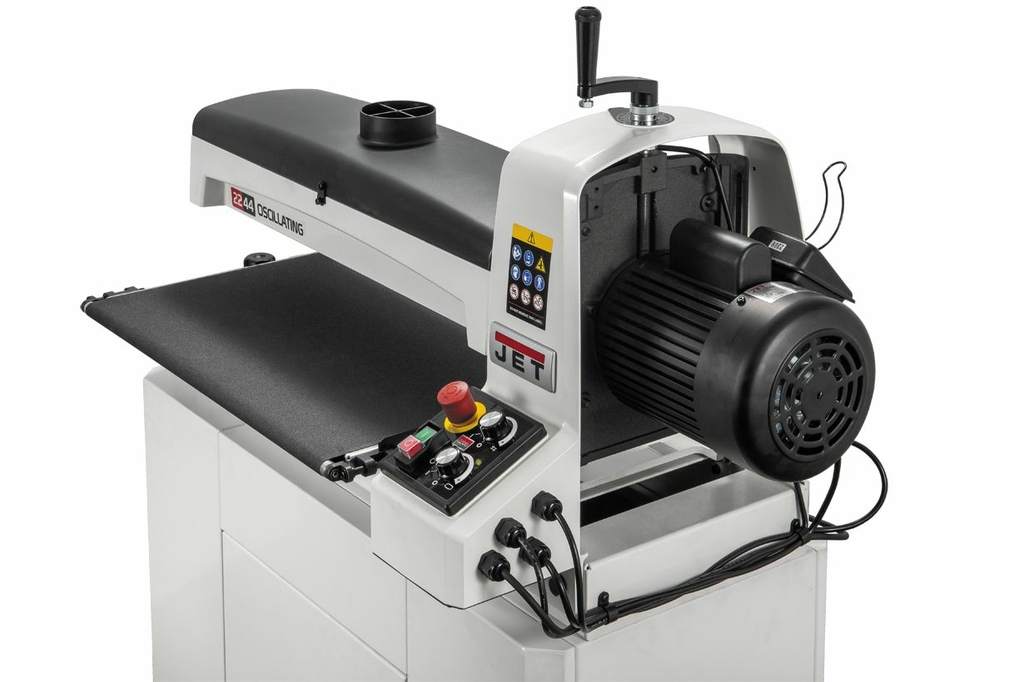

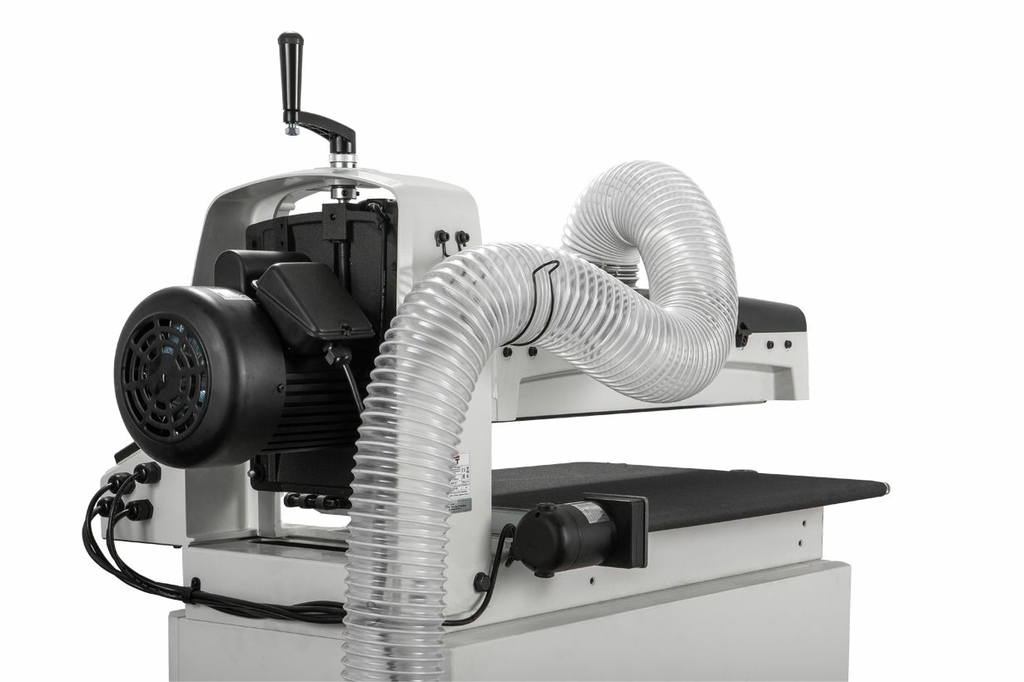

JWDS-2244OSC-M барабанный шлифовальный станок с осцилляцией. Модель выполнена в новом дизайнерском стиле и оборудована «умной» системой управления скоростью подачи заготовки SandSmart. Основу конструкции составляет чугунный корпус, на котором смонтирован конвейер автоподачи и консоль со шлифовальным барабаном. За счет такого размещения ширина заготовки не ограничена габаритами шлифовального узла. Высота барабана меняется при помощи регулировочной рукоятки, что позволяет настраивать величину просвета до транспортера в пределах от 0,8 до 100 мм. Операция по настройке параллельности основания и оси барабана производится без использования вспомогательных инструментов. Кроме основного асинхронного двигателя с выходной мощностью 1,3 кВт, в консоли установлен вспомогательный коллекторный. Он приводит в действие механизм осцилляции, обеспечивающий поперечные (вдоль оси вращения) колебания барабана с амплитудой дюйма (примерно 19 мм) и частотой от нуля до 120 ходов в минуту. Регулировка производится с панели управления вращающейся рукояткой. В результате абразив движется вдоль заготовки не линейно, а волнообразно. Более сложная траектория позволяет увеличить производительность шлифования и продлить ресурс абразива, но главное улучшить качество обработки заготовок, в частности исключить появление продольных рисок из-за дефектов «шкурки», неравномерного износа или налипания смолы. Еще одна особенность станка – система SandSmart, управляющая скоростью подачи. Она отслеживает величину нагрузки на основной двигатель и, если та поднимется до критической, снижает скорость конвейера. Как только сложный для шлифования участок будет пройден и нагрузка снизится, контроллер увеличит скорость подачи до изначально заданной оператором. Как и все барабанные шлифователи Jet, этот оборудован системой, облегчающей замену абразивного материала. Во-первых, сам барабан выполнен легкосъемным. Во-вторых, оптимальное натяжение намотанной на него ленты задается автоматически при помощи специального пружинного механизма; он же компенсирует растяжение материала при износе.

Преимущества Jet JWDS-2244OSC-M

• Колебательное движение барабана

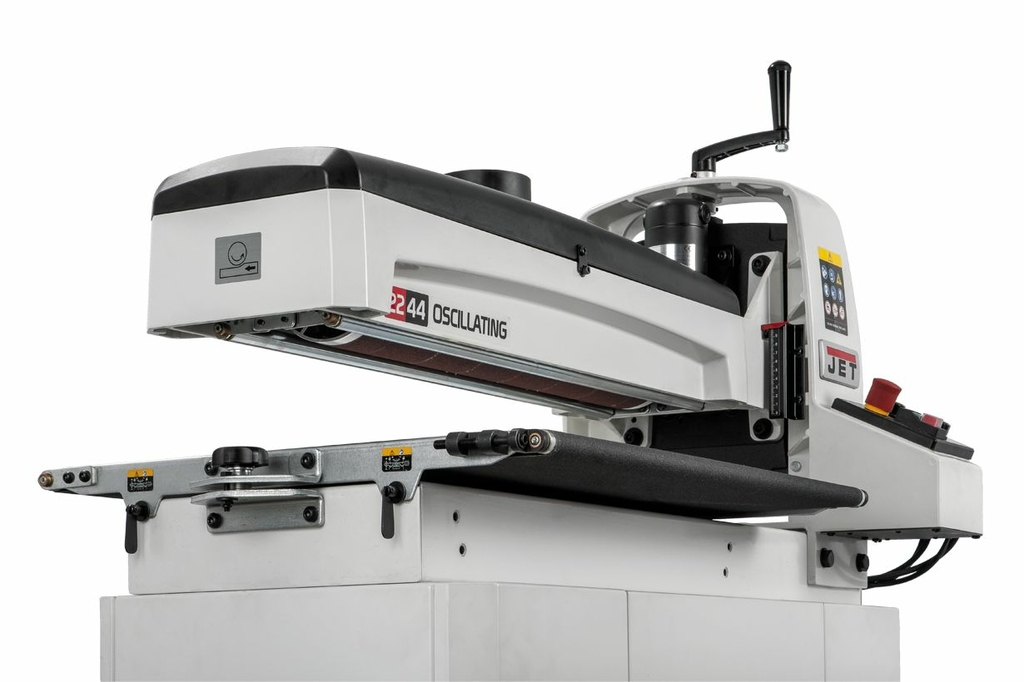

• Консольное расположение барабана
• Плавная регулировка скорости подачи
• Система контроля подачи SandSmart
• Плавная регулировка частоты колебательных движений
• Регулировка высоты положения барабана вращающейся рукояткой
• Простая (без инструментов) регулировка параллельности транспортера

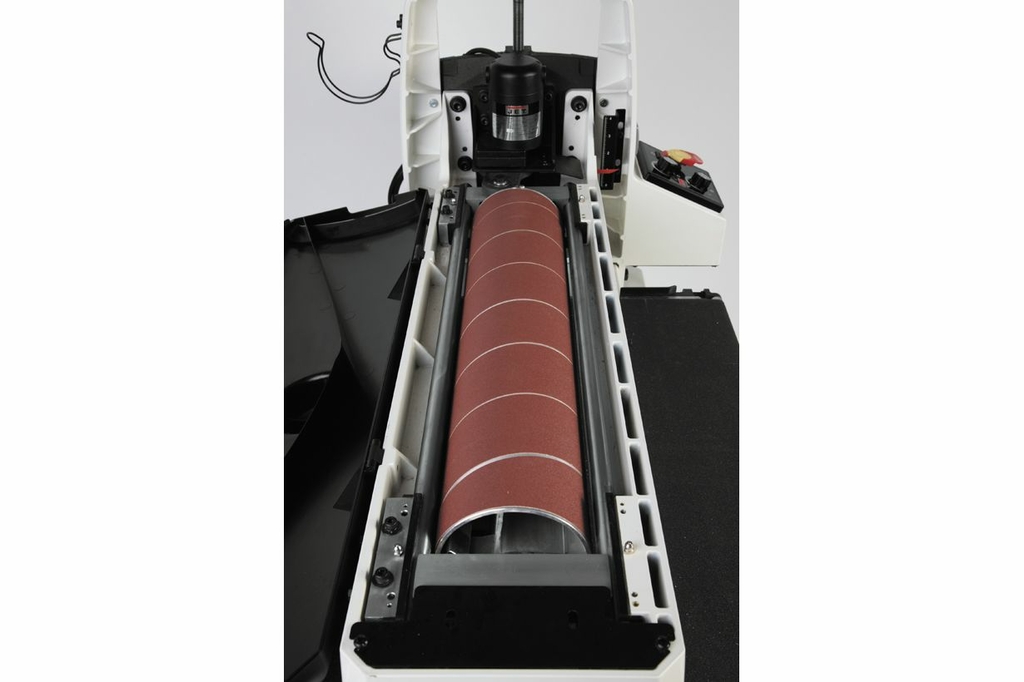

• Алюминиевый шлифовальный барабан
• Система быстрого фиксирования и натяжения шлифовальной ленты

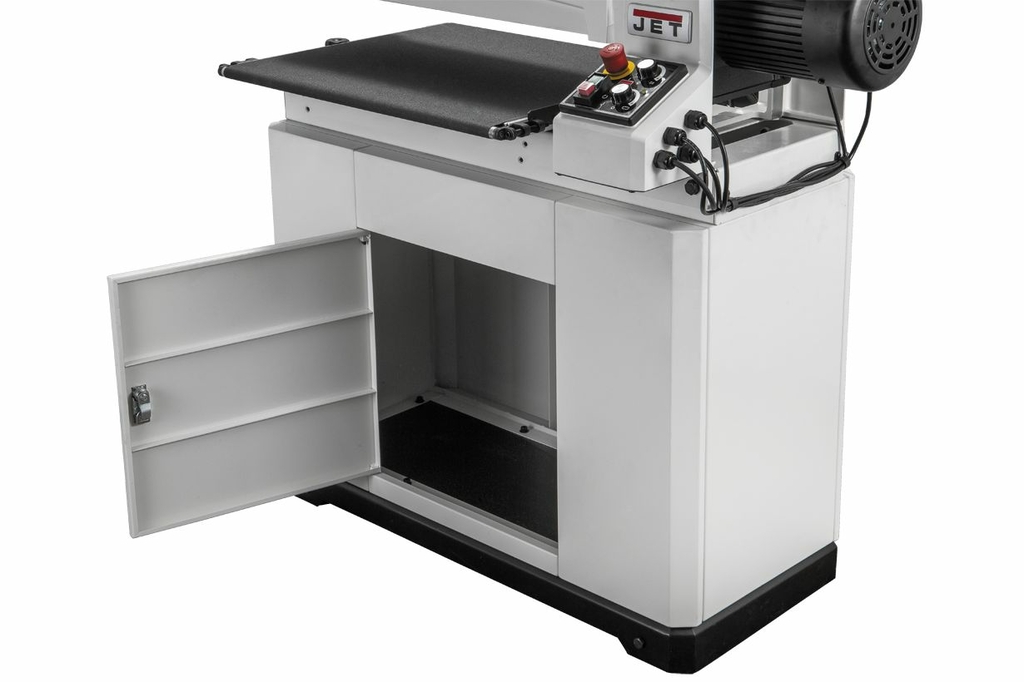

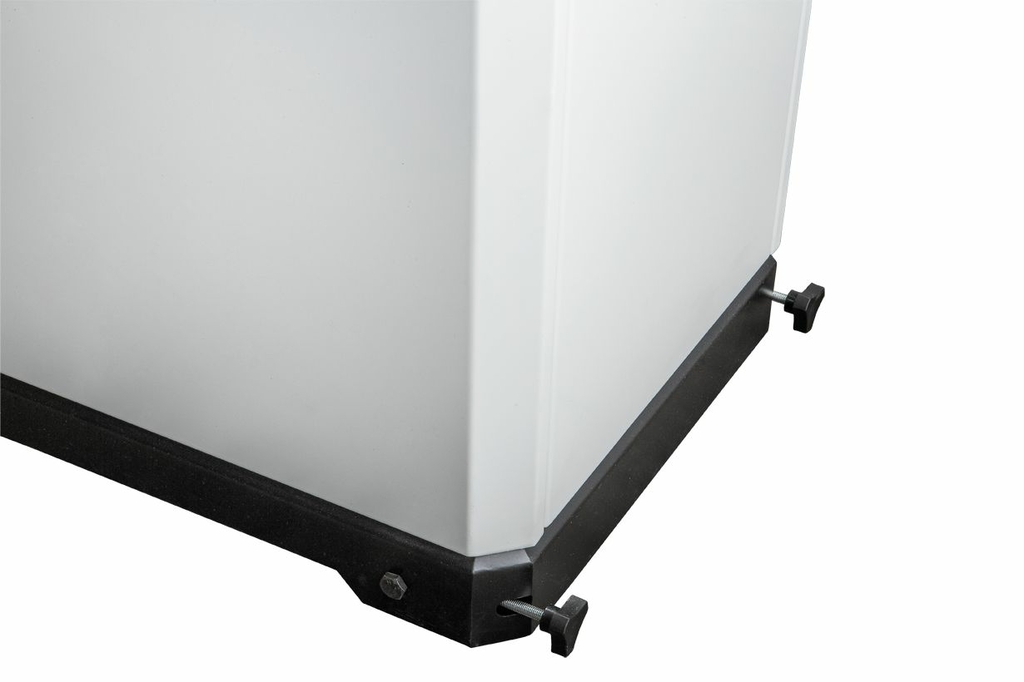

• Закрытая подставка

Технические характеристики Jet JWDS-2244OSC-M

Напряжение, В	230
Потребляемая (выходная) мощность, кВт	2,3 (1,3)
Частота вращения барабана, об/мин	1400
Частота колебаний барабана	0-120 ход/мин
Амплитуда колебаний барабана	19 мм
Шлифовальный барабан/ щеточный вал, мм	127х584 мм
Ширина шлифовальной ленты, мм	75
Скорость подачи, м/мин	0-3
Ширина области шлифования в два прохода, мм	560 (1120) мм
Толщина заготовки, мм	0,8-100
Минимальная длина заготовки, мм	60
Диаметр вытяжного штуцера, мм	100
Длина, мм	1200
Ширина, мм	611
Высота, мм	1320
Масса, кг	136
