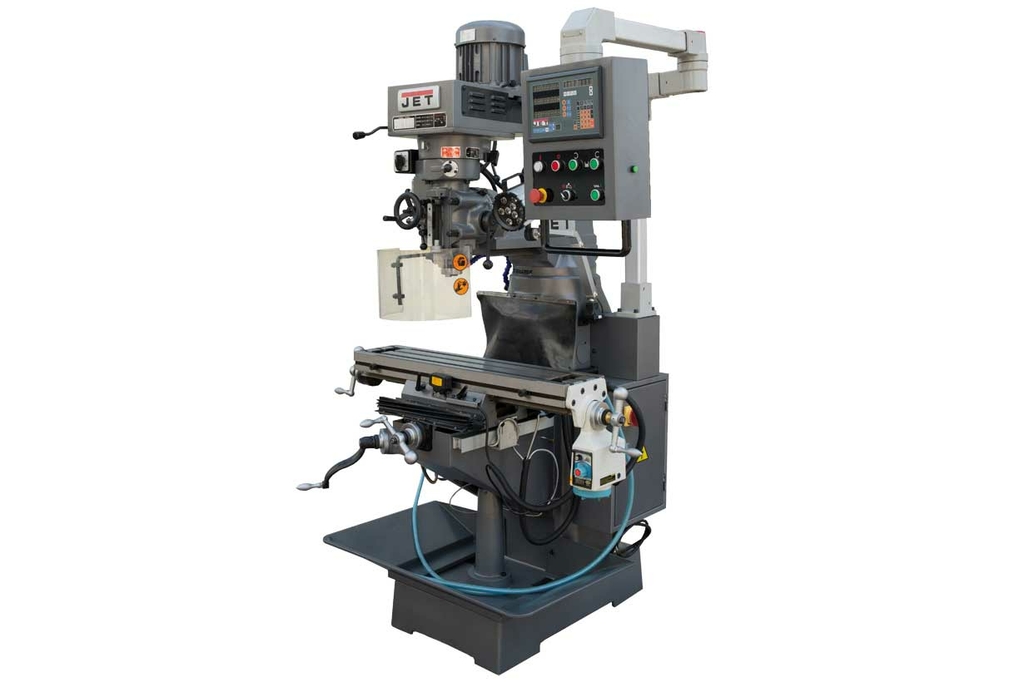

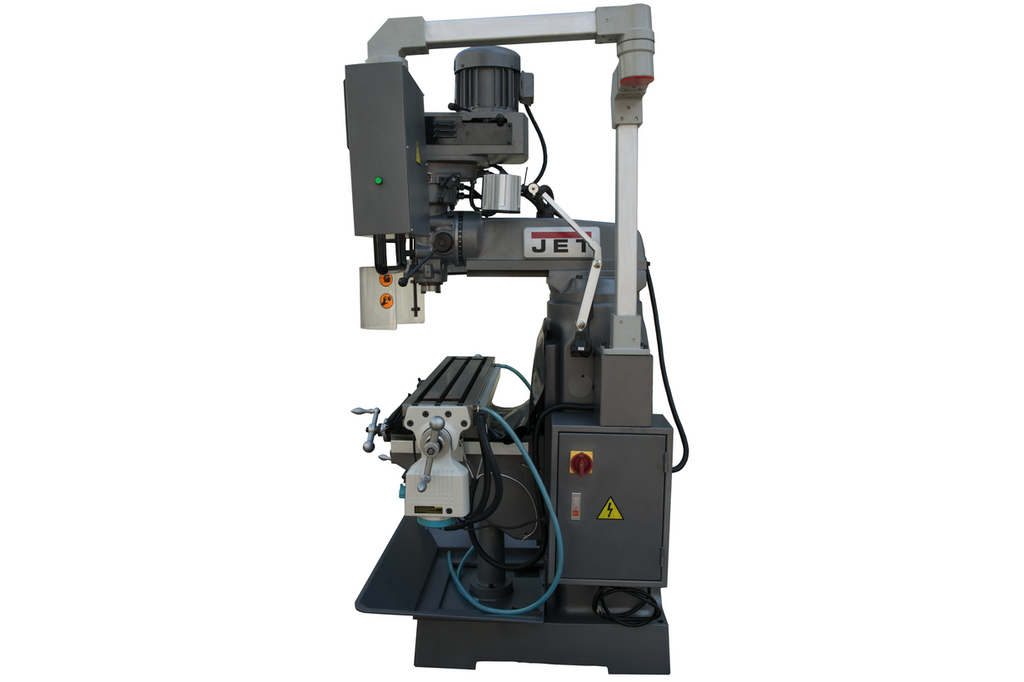

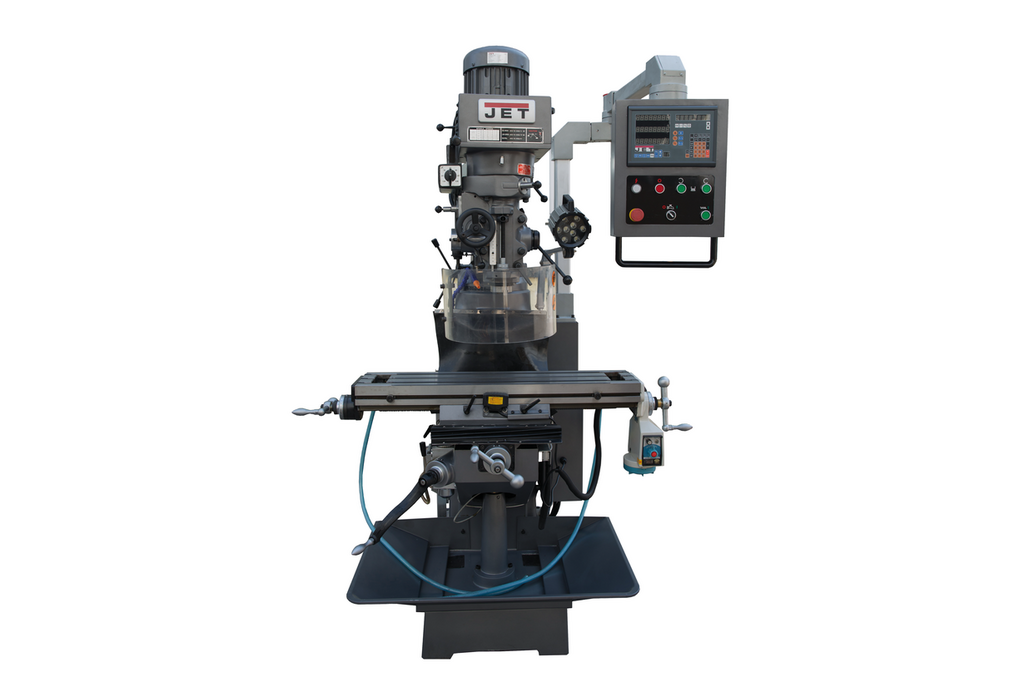

JET JVM-836TS DRO Универсальный вертикально-фрезерный станок

Оснастка:

• Упорные подшипники шпинделя гарантируют стабильность при фрезеровании

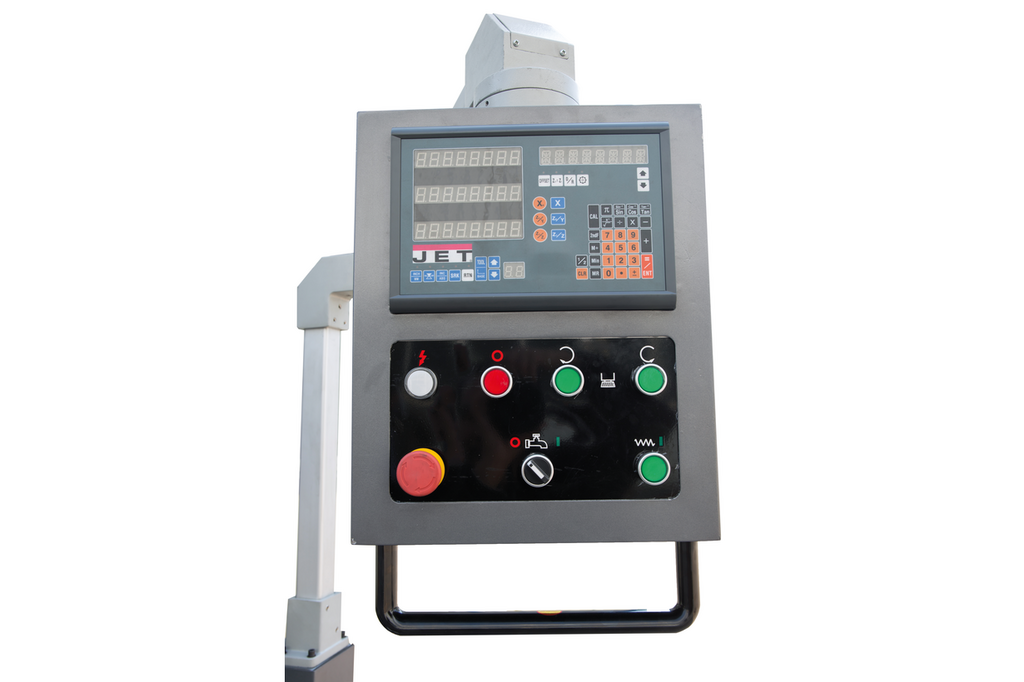

• УЦИ по трем осям
• Гарантированное биение конуса шпинделя 0,01 мм
• Наклон фрезерной головы влево/вправо и поворотно-сдвижная консоль позволяют расширить возможности станка
• Большой ход пиноли для сверления
• Централизованная система смазки фрезерного стола
• Правое и левое вращение шпинделя
• Шлифованные направляющие с регулируемыми клиновидными планками
• Механический тормоз шпинделя
• Встроенная система подвода СОЖ

JVM-836TSDRO - универсальный вертикально-фрезерный станок производства компании JET. Он предназначен для фрезерной обработки деталей из различных сортов стали, сплавов, черных, цветных металлов и других материалов. Станок найдет свое применение на небольших предприятиях, в мастерских, исследовательских институтах и т.д.  Основной конструктив JVM-836TS DRO изготавливается на Тайвани, мировом лидере производства обрабатывающего оборудования. Главное отличие данной модели от JVM-836TS - наличие Устройства цифровой индикации (цифровой линейки), что повышает точность, скорость и удобство работы. Станок рассчитан на подключение к сети 380 В и оснащается производительным электродвигателем с выходной мощностью 2,2 кВт (потребляемая мощность 4,2 кВт).  Частота вращения шпинделя может выбираться из диапазона 65 - 4550 об/мин. Максимальный диаметр фрезерования и сверления у данной модели составляет 20 мм с ручной подачей и 16 мм с автоматической. Автоподача предусмотрена только по оси Х. Максимальный диаметр торцевой резьбы - 100 мм, концевой 20 мм. Расстояние шпиндель-стол у JVM-836TS DRO - 50-356 мм, шпиндель-стойка - 133-400 мм, размер стола составляет 905 х 200 мм. Максимальный вес обрабатываемой детали - 250 кг.  Для удобства эксплуатации и расширения возможностей данной модели фрезерная головка имеет механизм поворота вправо/влево на 90 градусов. Также реализована возможность переключения правого и левого направления вращения, а также механический тормоз. Направляющие JVM-836TS DRO проходят фирменную закалку JET, шлифуются по самым передовым технологиям. В комплекте со станком поставляется система СОЖ.  Другие модели станков представлены в разделах «Вертикально-фрезерные станки» и «Фрезерные станки по металлу».

Технические характеристики

Максимальный диаметр сверления сталь, мм	20
Максимальный диаметр сверления с автоподачей, сталь, мм	16
Максимальный диаметр сверления чугун, мм	20
Максимальный диаметр торцевой фрезы, мм	100
Максимальный диаметр концевой фрезы, мм	20
Частота вращения вертикального шпинделя, об/мин	66 - 4550
Количество скоростей вертикального шпинделя, шт	16
Автоматическая подача пиноли, мм/об	0,04/0,08/0,15
Количество автоматических подач, шт	3
Ход пиноли шпинделя, мм	127
Диаметр пиноли, мм	85,75
Шомпол	M13
Конус шпинделя	ISO-30 (DIN2080)
Диапазон поворота вертикальной головы (вправо/влево)	±90°
Диапазон наклона вертикальной головы (вперед/назад)	±45°
Расстояние от вертикального шпинделя до стола, мм	50 - 356
Расстояние шпиндель-стойка	133 - 400
Диапазон поворота хобота	±90°
Размер стола по оси X и Y, мм	905 х 200
Ход стола по оси X и Y, мм	640 x 240
Ход стола по оси Z, мм	355
Максимальная нагрузка на стол, кг	250
Количество подач по оси X, шт.	плавно
Ширина Т-образного паза, мм	16
Расстояние между пазами, мм	64
Количество Т-образных пазов, шт	3
Мощность вертикального двигателя, кВт	2,2
Напряжение, В	400
Длина, мм	1400
Ширина, мм	1320
Высота, мм	1950
Масса, кг	730
Длина в упаковке, см	130
Ширина в упаковке, см	110
Высота в упаковке, см	220
Масса в упаковке, кг	850

Комплектация

• Упорные подшипники шпинделя гарантируют стабильность при фрезеровании
• УЦИ по трем осям
• Гарантированное биение конуса шпинделя 0,01 мм
• Наклон фрезерной головы влево/вправо и поворотно-сдвижная консоль позволяют расширить возможности станка
• Большой ход пиноли для сверления
• Централизованная система смазки фрезерного стола
• Правое и левое вращение шпинделя
• Шлифованные направляющие с регулируемыми клиновидными планками
• Механический тормоз шпинделя
• Встроенная система подвода СОЖ

• Конус шпинделя ISO-30
• Макс. обороты 66 - 4550
• Модель JVM-836TS DRO
• Type Вертикально-фрезерный станок
• Макс.обороты 4550
