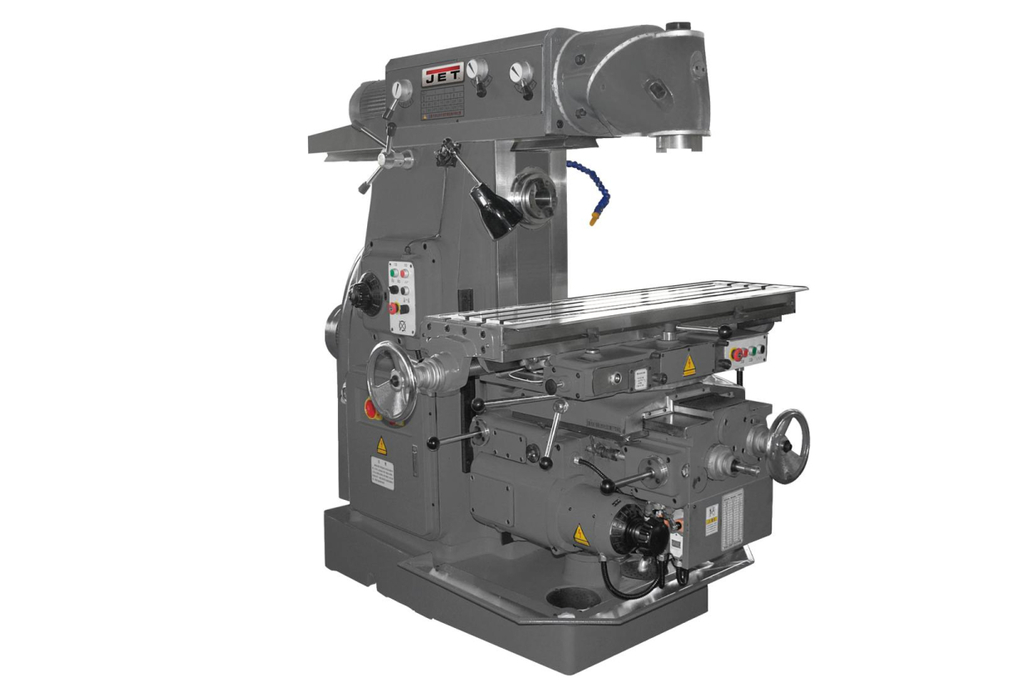

JET JUM-1263VH DRO Широкоуниверсальный фрезерный станок

Широкоуниверсальный фрезерный станок JET JUM-1263VH DRO – мощный и производительный станок в линейке оборудования компании. Он удовлетворит требованиям самого взыскательного заказчика и рассчитан на тяжелые условия эксплуатации и длительные нагрузки. Станок предназначен для всевозможных видов вертикальной и горизонтальной фрезерной обработки при производстве деталей мелкими и крупными сериями на механо-обрабатывающих, инструментальных и ремонтно-механических участках. Универсальная фрезерная голова имеет жесткую конструкцию без пиноли, с возможностью поворота на 360°, что позволяет максимально расширить диапазон обработки и фрезеровать максимальное количество поверхностей заготовки с одной установки. Рабочий стол размером 320х1600мм изготовлен из высококачественного чугуна, поверхность его отшлифована и имеет Т-образные пазы для закрепления тисков и различных зажимных приспособлений. Стол может поворачиваться до ± 45° и при дооснащении делительной головкой, можно фрезеровать спиральную поверхность (например, часть спиральной канавки или спиральную шестерню). Станок оснащен двигателями для вертикального шпинделя мощностью 4,0 кВт и горизонтального - 7,5кВт. Диапазон вращения вертикального шпинделя от 45 до 1750 об/мин с 11-ю скоростями и горизонтального - от 30 до 1500 об/мин с 18-ю скоростями. Коробка переключения скоростей позволяет выбирать требуемую скорость без последовательного прохождения промежуточных ступеней. Этот конструктив широко известен ещё с времен советского станкостроения и зарекомендовал себя как надежный и проверенный десятилетиями механический узел. Коробка рабочих подач такого же надежного исполнения, позволяет выбрать одну из 18-ти предложенных скоростей для перемещения по осям X, Y, Z. Устройство цифровой индикации (УЦИ), установленное на JUM-1263VH DRO позволяет повысить точность работы и снизить возможность брака. Станок оборудован системой принудительной смазки, подачей СОЖ в зону обработки, светодиодной лампой освещения рабочей зоны и другими полезными опциями.

Технические характеристики

Напряжение, В	400
Размер стола по оси X и Y, мм	1600 x 320
Максимальная нагрузка на стол, кг	500
Диапазон поворота стола, град	± 45°
Размер/ширина Т-образного паза, мм	(3) 18 x 70
Перемещение по оси X ручное/автоматическое, мм	900/880
Перемещение по оси Y ручное/автоматическое, мм	255/240
Перемещение по оси Z ручное/автоматическое, мм	320/300
Расстояние от вертикального шпинделя до стола, мм	190 – 510
Расстояние от горизонтального шпинделя до стола, мм	30 – 350
Расстояние от центра горизонтального шпинделя до хобота, мм	155
Диапазон поворота головы, град.	360°
Ускоренная подача по осям X, Y, Z, мм/мин	2300 / 2300 / 770
Автоматическая подача по оси Х, мм/мин	23,5-1180
Автоматическая подача по оси Y, мм/мин	23,5-1180
Автоматическая подача стола по оси Z, мм/мин	8-394
Конус вертикального шпинделя	ISO 50
Частота вращения вертикального шпинделя, об/мин	45 – 1750 (11 скоростей)
Конус горизонтального шпинделя	ISO 50
Частота вращения горизонтального шпинделя, об/мин	30 – 1500 (18 скоростей)
Мощность двигателя вертикального шпинделя, кВт	4
Мощность двигателя горизонтального шпинделя, кВт	7,5
Мощность двигателя подачи, кВт	1,5
Мощность двигателя подачи СОЖ, Вт	0,9
Скорость потока охлаждающей жидкости, л/мин	22
Страна производителя	Китай
Длина, мм	2294
Ширина, мм	2050
Высота, мм	1780
Масса, кг	2950

Комплектация

• Дерево
• Металл

• Макс. обороты 1750
• Модель JUM-1263VH DRO
• Type Широкофрезерный станок
• Макс.обороты 1750
