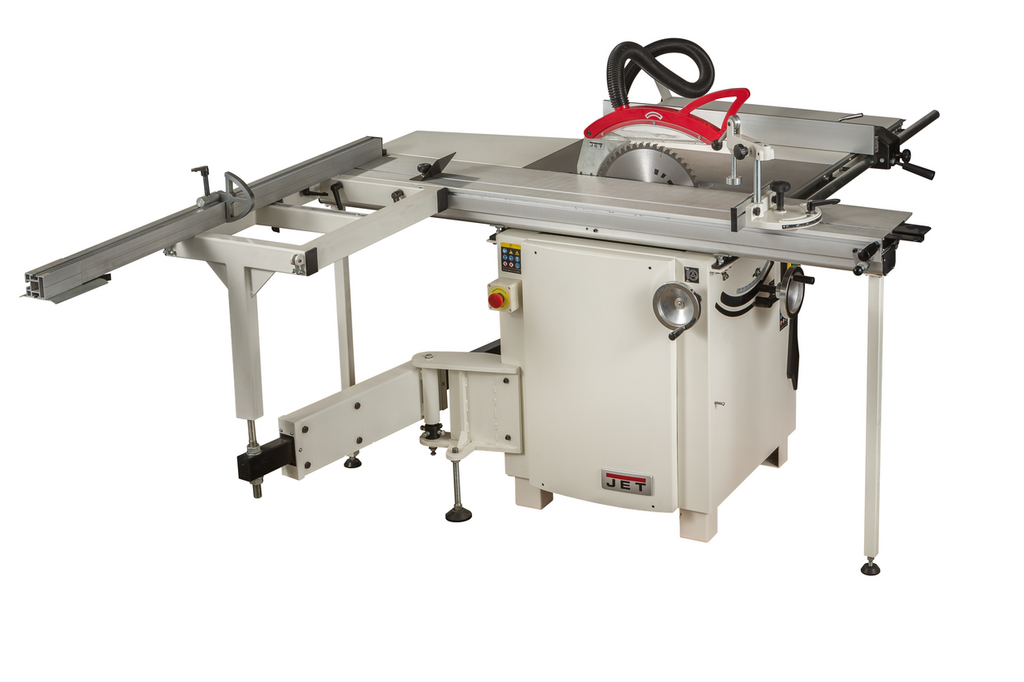

JET JTS-1600-T Циркулярная пила с подвижным столом

Особенности:

• Пильный модуль из чугунного литья
• Регулировка положения расклинивающего ножа

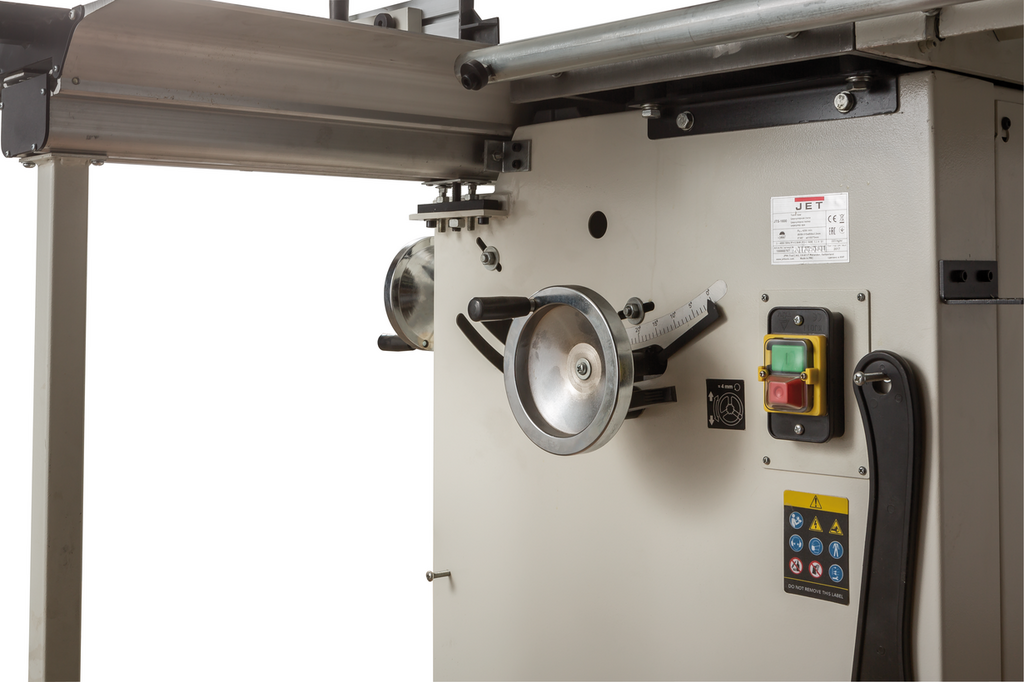

• Регулировка наклона пильного диска
• Регулировка глубины пропила
• Рабочий стол из чугунного литья
• Съемный расширитель рабочего стола из стального листа справа
• Съемный удлинитель рабочего стола из стального листа

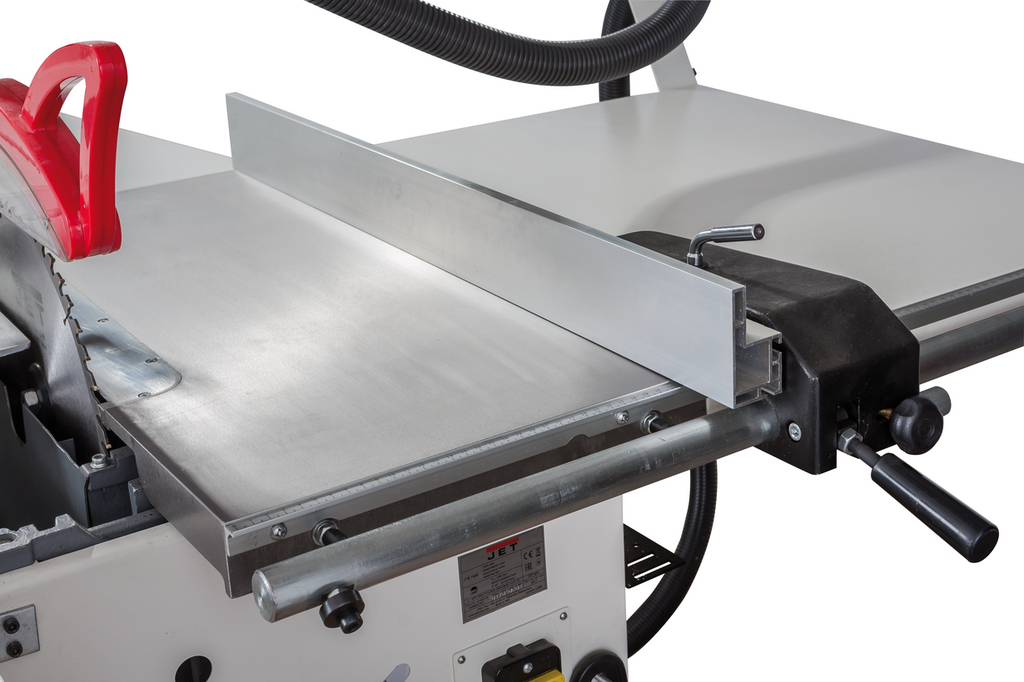

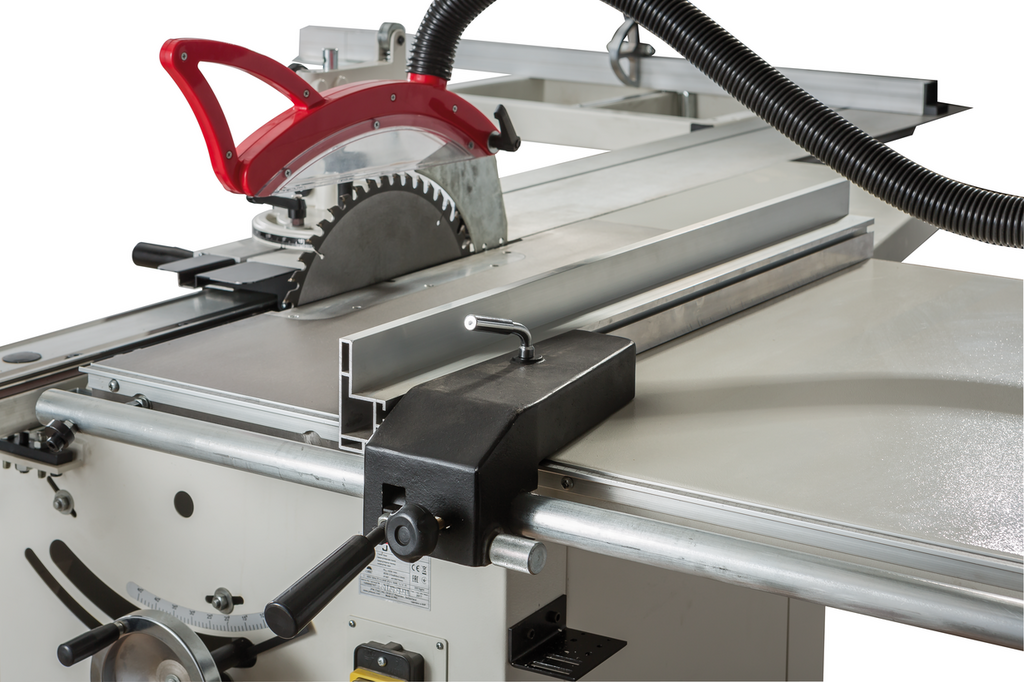

• Регулируемый параллельный упор с эксцентриковым зажимом
• Подвижный стол из алюминиевого профиля
• Съемный расширитель подвижного стола с телескопической опорой

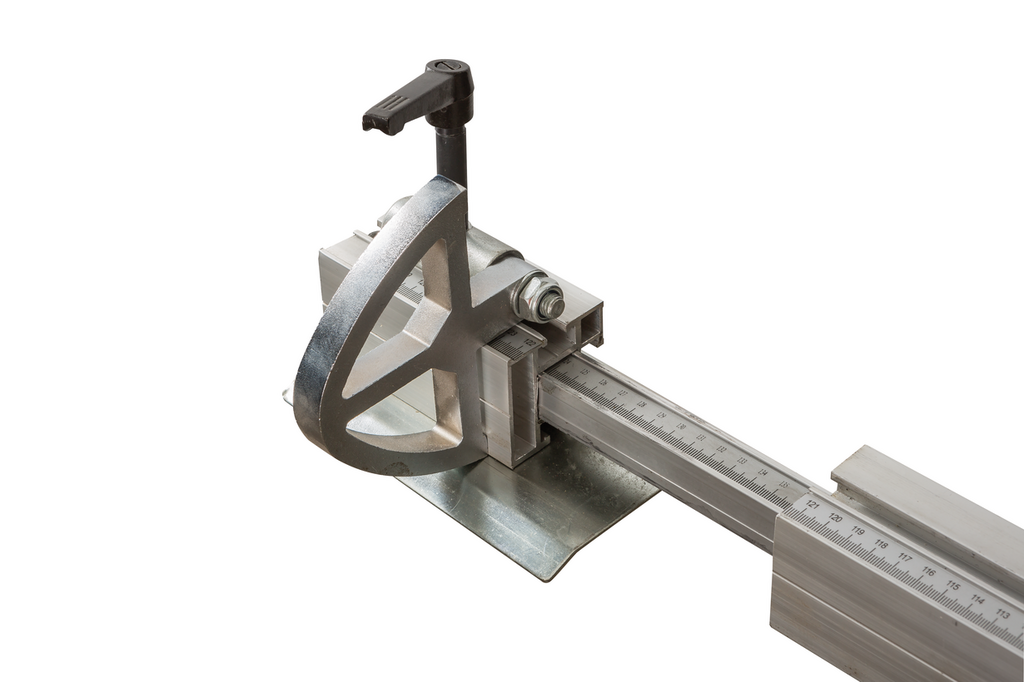

• Поперечный упор подвижного стола с линейкой и регулируемыми стопорами заготовки

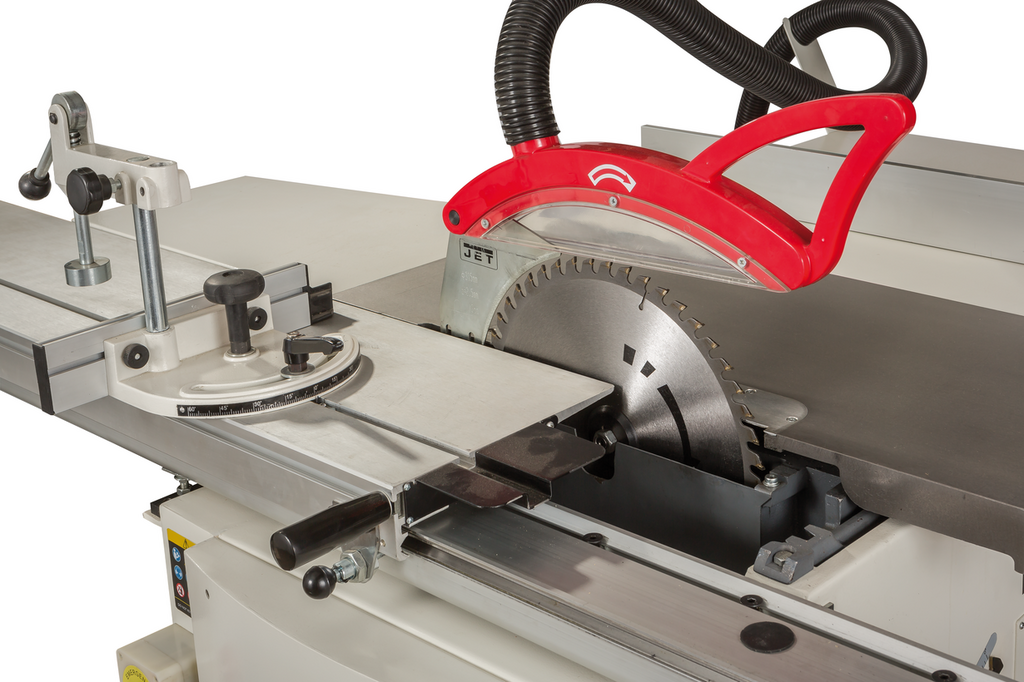

• Эксцентриковый прижим заготовки для фиксации на подвижном столе
• Регулируемый продольный упор заготовки

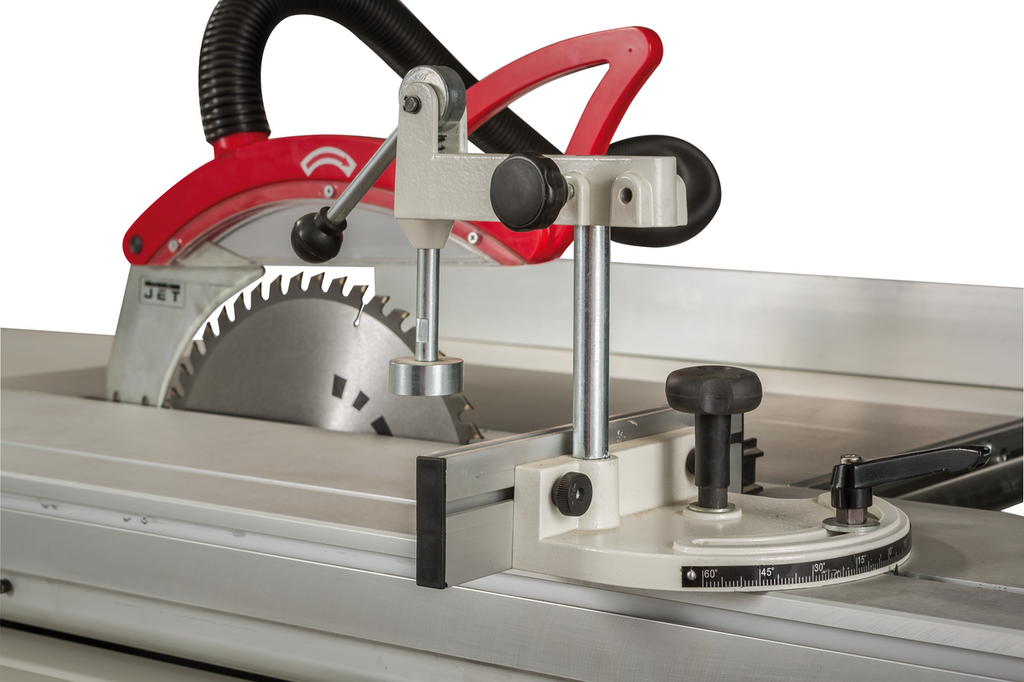

• Съемный поворотный упор подвижного стола с угловой разметкой

JET JTS-1600-Т циркулярная пила профессионального класса, оснащенная кареткой с расширением на телескопической опоре. Этот узел во многом унифицирован с теми, что устанавливается на форматно-раскроечные станки, относящиеся к более высокому классу оборудования, и поэтому соответствует самым высоким требованиям по жесткости, точности хода и долговечности.  Максимальная длина реза, выполняемого на нем, 1600 мм. Для работы на подвижном столе предусмотрен раздвижной поперечный упор с откидным «башмаком» (используется совместно с расширением на телескопической опоре), продольный упор и эксцентриковый прижим заготовки. Для пиления под углом предусмотрен вспомогательный упор с транспортирной шкалой. Для выполнения продольных резов есть параллельный упор, установленный на чугунном основании, которое перемещается вдоль направляющей штанги. Узел оборудован эксцентриковым механизмом фиксации и рукояткой для точной подстройки положения. Основной рабочий стол литой чугунный, к нему стыкуются расширитель и удлинитель, сделанные из стального листа. Станок, по цене и характеристикам сравним JTS-600XL, но в отличие от этой модели относится к профессиональной линейке циркулярных пил с кареткой и в полной мере обладает всеми их достоинствами: жесткостью, точностью настроек, стабильностью в работе, мощностью и надежностью.

Технические характеристики

Потребляемая (выходная) мощность, кВт	3,0 (2,5)
Частота вращения пильного диска на холостом ходу, об/мин	4250
Внешний (посадочный) диаметр пильного диска, мм	315 (30)
Угол наклона пильного диска	0-45°
Максимальная глубина пропила под углом 0° и 45°, мм	105 и 75 мм
Размеры рабочего стола (ДхШ), мм	760х350 мм
Удлинение рабочего стола (ДхШ), мм	500х350
Дополнительное расширение рабочего стола из стального листа справа (ДхШ)	760х600
Максимальная ширина заготовки при пилении с параллельным упором справа, мм	940
Размеры подвижного стола (ДхШ), мм	1600х240
Расширение подвижного стола (ДхШ), мм	420х600
Максимальная ширина до ограничителя торцевого упора подвижного стола, мм	2200
Ход подвижного стола (каретки), мм	1600
Диаметр вытяжного штуцера, мм	100
Напряжение, В	400
Длина, мм	1700
Ширина, мм	2100
Высота, мм	880
Масса, кг	223

Комплектация

• Пильный модуль из чугунного литья
• Регулировка положения расклинивающего ножа
• Регулировка наклона пильного диска
• Регулировка глубины пропила
• Рабочий стол из чугунного литья
• Съемный расширитель рабочего стола из стального листа справа
• Съемный удлинитель рабочего стола из стального листа
• Регулируемый параллельный упор с эксцентриковым зажимом
• Подвижный стол из алюминиевого профиля
• Съемный расширитель подвижного стола с телескопической опорой
• Поперечный упор подвижного стола с линейкой и регулируемыми стопорами заготовки
• Эксцентриковый прижим заготовки для фиксации на подвижном столе
• Регулируемый продольный упор заготовки
• Съемный поворотный упор подвижного стола с угловой разметкой

• Макс. толщина реза, мм 105
• Ø пилы, мм 315 (30)
• Ширина обработки, мм 940
• Размер стола, мм 760х350
• Напряжение, В 400
• Мощность, кВт 3,0 (2,5)
• Масса, кг 223
• Модель JTS-1600-T
• Type Циркулярная пила с подвижным столом
