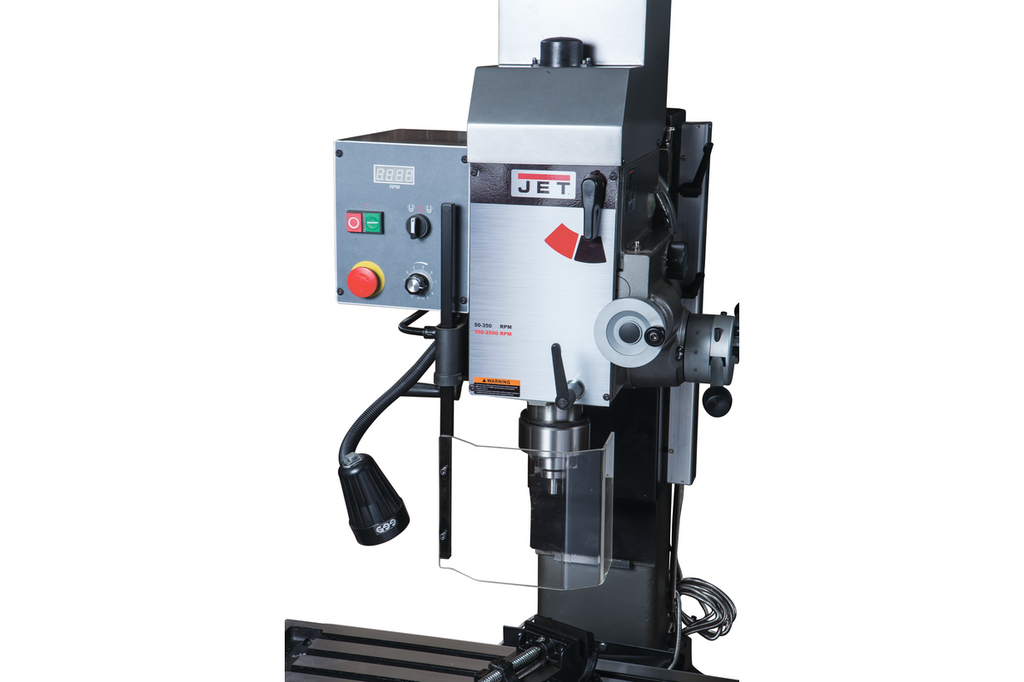

JET JMD-45PFDV Настольный фрезерно-сверлильный станок

Особенности:

• станок имеет асинхронный двигатель;
• литая чугунная стойка и основание;
• реверс электродвигателя;

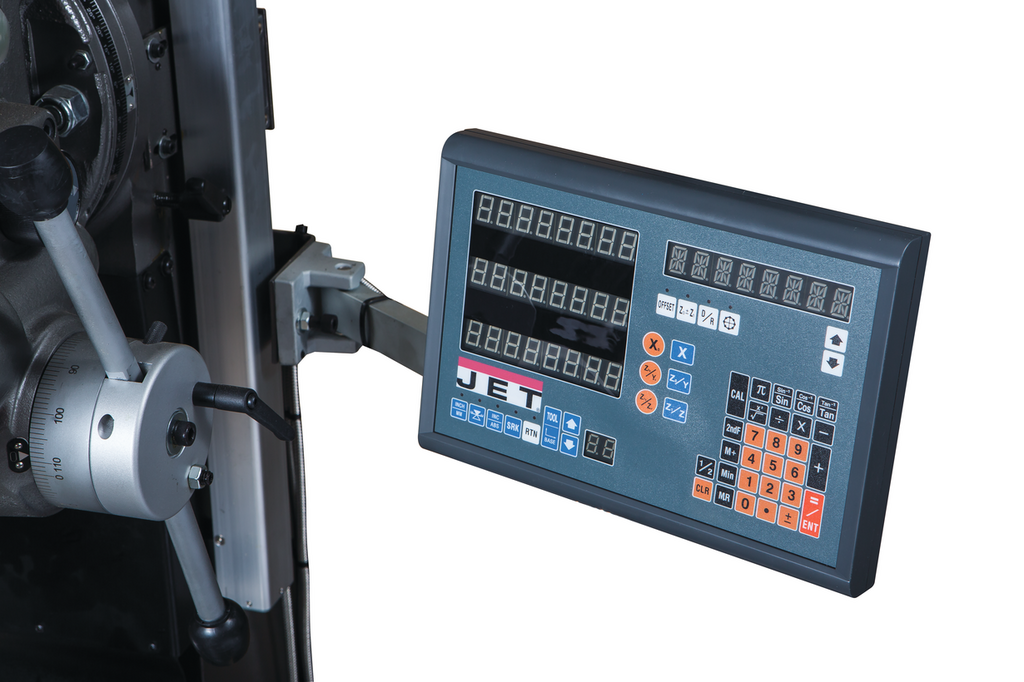

• система управления цифровой индикацией;

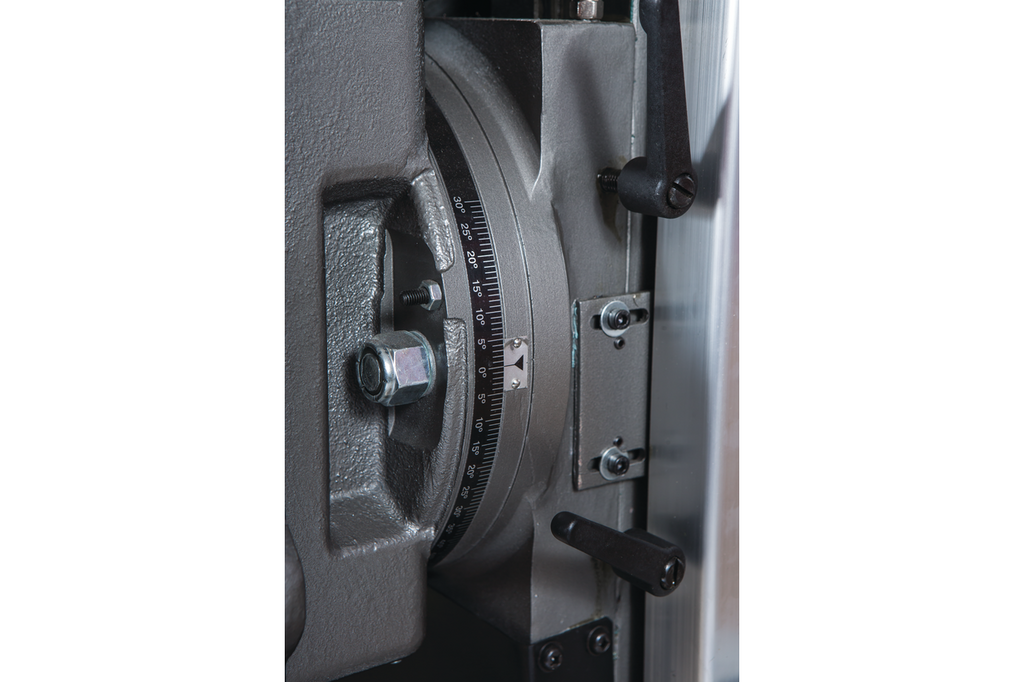

• механизм поворота головы станка в обе стороны, влево 90 ⁰, вправо 30 ⁰;
• автоматический режим подачи пиноли шпинделя;
• плавная регулировка частоты вращения шпинделя;

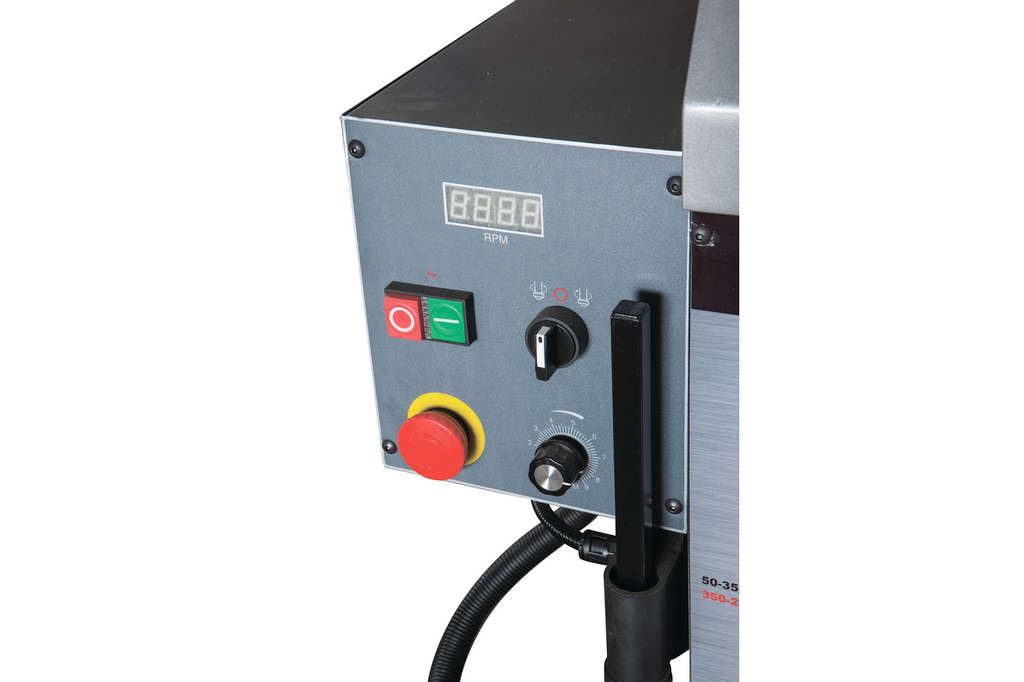

• цифровая индикация частоты вращения шпинделя;

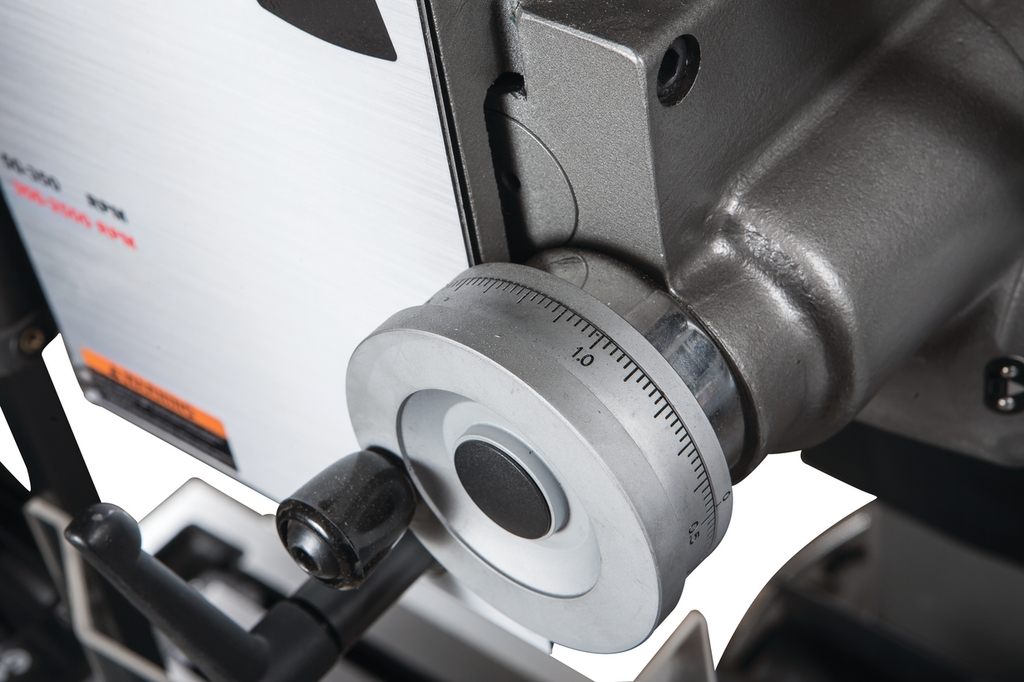

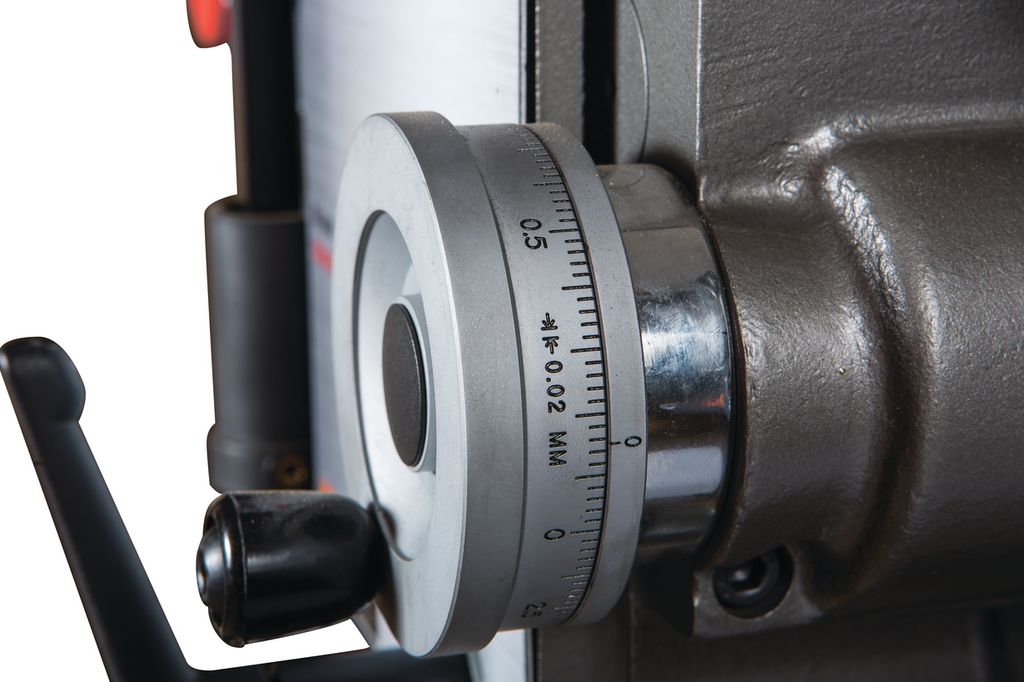

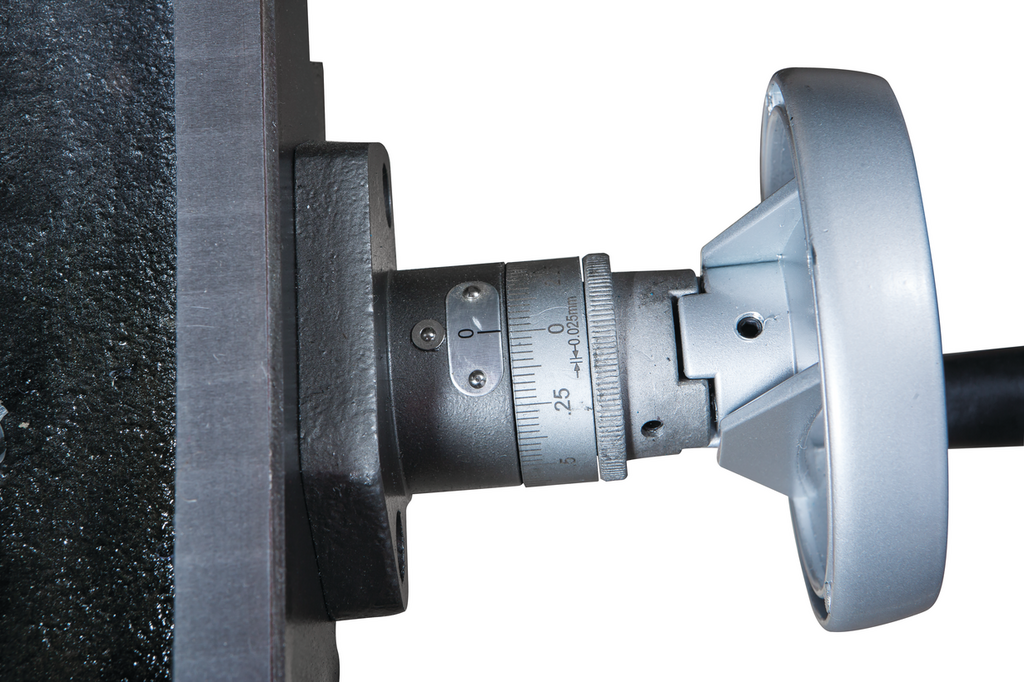

• функция микроподачи шпинделя;
• шпиндель с конусом ISO 30;

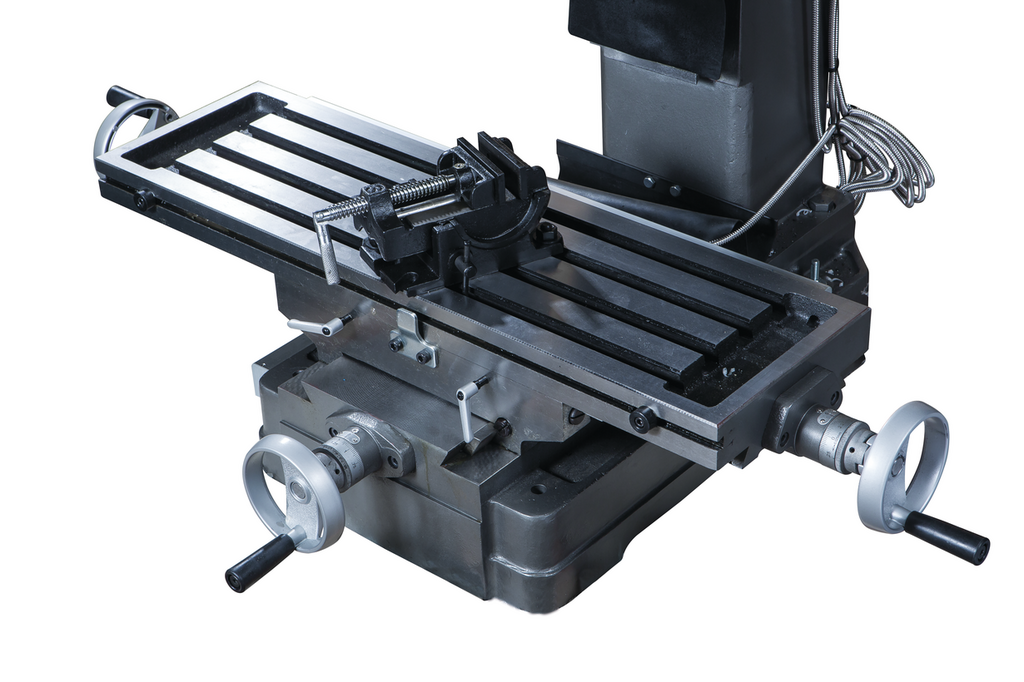

• крестовый стол с направляющими по типу ласточкина хвоста.

Модель сверлильно-фрезерного станка JMD-45PFDV представляет собой промышленное оборудование, выпускаемое компанией JET и предназначенное для выполнения широкого спектра сверлильных и фрезерных работ. Технологические особенности конструкции позволяют использовать станок в промышленных масштабах для серийного производства. Наличие дополнительных функций и опций позволяет выполнять на станке операции по нарезке резьбы М20. На оснащении станка стоит шпиндель с конусом международного стандарта ISO 30. Максимально допустимый диаметр режущих инструментов при сверлении – 32 мм. Фрезерные работы могут выполняться с торцевой фрезой, максимальный диаметр которой не превышает 100 мм. Главная отличительная особенность станка этой модели от станков аналогичной конфигурации заключается в наличии возможности управлять цифровой индикацией. Благодаря работе такой системы стало возможным добиться высоких показателей обработки при серийном производстве. Плавная регулировка частоты вращения шпинделя осуществляется за счет наличия в конструкции станка частотного преобразователя. Фрезерная голова станка может выполнять поворот влево на углы 0-90 ⁰, вправо диапазон поворота составляет 0-30 ⁰. Шпиндель станка вращается в обе стороны благодаря наличию в электродвигателе функции реверса. Автоматическая подача пиноли шпинделя, механизм микроподачи шпинделя позволяют вести обработку заготовок с высокой точностью. Длина хода пиноли  - 107 мм. Оборудование оснащено устройством автоматической подачи пиноли шпинделя. Диапазон скоростей подачи 0,12 - 0,18 -0,25 мм/об. Модель JMD-45 PFDV оснащена прочным литым основанием, оборудована чугунной стойкой. Благодаря наличию мощного электродвигателя 2,1 кВт, станок может работать длительное время в сложных технологических режимах резания. Наличие коробки подач обеспечивает вариативность выбора частоты вращения шпинделя в зависимости от режимов обработки. Шпиндель вращается с частотой 50-2500 об/мин. Частота вращения регулируется с помощью частного преобразователя. Крестовый стол двигается пот направляющим типа ласточкин хвост. На столе имеются Т-образные пазы шириной 16 мм. В комплекте с оборудованием идут сверлильный патрон, угловые тиски, фреза 75 мм. Вес всего оборудования в оснащенном состоянии  -  340 кг. Другие модели станков представлены в разделах «Настольные сверлильно-фрезерные станки» и «Сверлильно-фрезерные станки по металлу».

Технические характеристики

Максимальный диаметр сверления сталь, мм	32
Максимальный диаметр сверления с автоподачей, сталь, мм	20
Максимальный диаметр сверления чугун, мм	35
Максимальный диаметр торцевой фрезы, мм	100
Максимальный диаметр концевой фрезы, мм	20
Максимальный диаметр нарезаемой резьбы, мм	M20
Сверлильный патрон	1-13
Частота вращения вертикального шпинделя, об/мин	0 - 2500
Количество скоростей вертикального шпинделя, шт	плавно
Автоматическая подача пиноли, мм/об	0,12/ 0,18/ 0,25
Количество автоматических подач, шт	3
Ход пиноли шпинделя, мм	130
Ход пиноли шпинделя (автоподача), мм	107
Диаметр пиноли, мм	75
Шомпол	М12
Конус вертикального шпинделя	ISO 30 (DIN 2080)
Диапазон поворота вертикальной головы (вправо/влево)	-90/+30
Расстояние от вертикального шпинделя до стола, мм	460
Расстояние от вертикального шпинделя до стойки, мм	250
Размер стола по оси X и Y, мм	820 x 240
Ход стола по оси X и Y, мм	520 x 210
Ход головы по оси Z, мм	300
Максимальная нагрузка на стол, кг	70
Ширина Т-образного паза стола, мм	16
Расстояние между пазами стола, мм	55
Количество Т-образных пазов стола, шт	4
Тип двигателя	Асинхронный
Мощность вертикального двигателя, кВт	1,1
Напряжение, В	400
Диапазон наклона головки	90° влево / 30° вправо
Ход стола по оси X х Y	520 x 210 мм
Вылет шпинделя, мм	250
Т-образные пазы, 4	16 мм
Страна производителя	Тайвань
Длина, мм	1080
Ширина, мм	1010
Высота, мм	1300
Масса, кг	340
Длина в упаковке, см	92
Ширина в упаковке, см	74
Высота в упаковке, см	127
Масса в упаковке, кг	370

Комплектация

• станок имеет асинхронный двигатель;
• литая чугунная стойка и основание;
• реверс электродвигателя;
• система управления цифровой индикацией;
• механизм поворота головы станка в обе стороны, влево 900, вправо 300;
• автоматический режим подачи пиноли шпинделя;
• плавная регулировка частоты вращения шпинделя;
• цифровая индикация частоты вращения шпинделя;
• функция микроподачи шпинделя;
• шпиндель с конусом ISO 30;
• крестовый стол с направляющими по типу ласточкина хвоста.

• Ø Сверления, мм 32
• Модель JMD-45PFDV
• Type Настольный фрезерно-сверлильный станок
