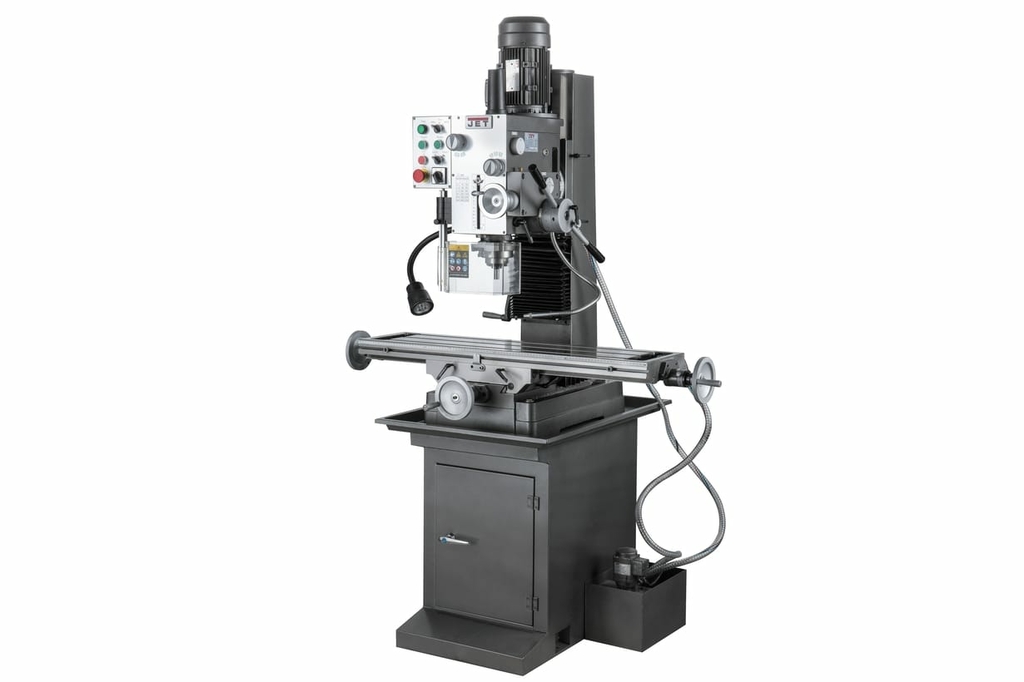

Редукторный фрезерно-сверлильный станок Jet JMD-45LPF
Описание товара
Редукторный фрезерно-сверлильный станок Jet JMD-45LPF - это надежное и мощное оборудование, которое сочетает в себе функции фрезерования и сверления. Он отлично подходит для выполнения различных работ по обработке металлических и деревянных деталей.
Преимущества
- Мощный и надежный редукторный механизм
- Высокая точность обработки
- Удобное управление и настройка
- Долговечность и надежность
- Компактный размер и удобная транспортировка
Особенности
- Мощность: 2 л.с.
- Скорость шпинделя: 60 - 1500 об/мин
- Диаметр фрезерного стола: 500 мм
- Максимальный диаметр сверления: 45 мм
- Встроенное охлаждение
Назначение
Редукторный фрезерно-сверлильный станок Jet JMD-45LPF предназначен для профессионального использования в промышленных цехах, мастерских и производствах, где требуется точная и качественная обработка металлических и деревянных деталей.
Сферы применения
- Машиностроение
- Строительство
- Производство мебели
- Металлообработка
- Изготовление промышленных деталей
Редукторный фрезерно-сверлильный станок JMD-45LPF, предназначен для промышленной эксплуатации на ремонтно-механических, заготовительных и инструментальных участках, а также в производственных цехах с мелкосерийным и серийным выпуском продукции. В случае оснащенный специальными приспособлениями станок может быть применен в крупносерийном и массовом производстве. По мимо производственных задач, надежная и безопасная конструкция станка с удобным и эргономичным расположением органов управления и систем пассивной безопасности, позволяет использовать его в учебном процессе в образовательных учреждениях.
JMD-45LPF предназначен для выполнения следующих операций: фрезерования, сверления, рассверливания, зенкования, зенкерования, развертывания и нарезания резьбы. Он оснащен шпинделем с конусом ISO30 и имеет возможность сверления отверстий до диаметра 32мм по стали и до 45мм по чугуну. Наличие реверсивного вращения электродвигателя, обеспечивает вращение шпинделя в обе стороны и позволяет осуществлять технологические операции по нарезанию резьбы.
Тяжелое основание и мощная вертикальная стойка, отлиты из серого чугуна, тем самым обеспечивая оборудованию необходимую устойчивость к вибрации. Станок оснащен мощным асинхронным двигателем 1,5 кВт, и имеет коробку переключения скоростей вращения шпинделя.

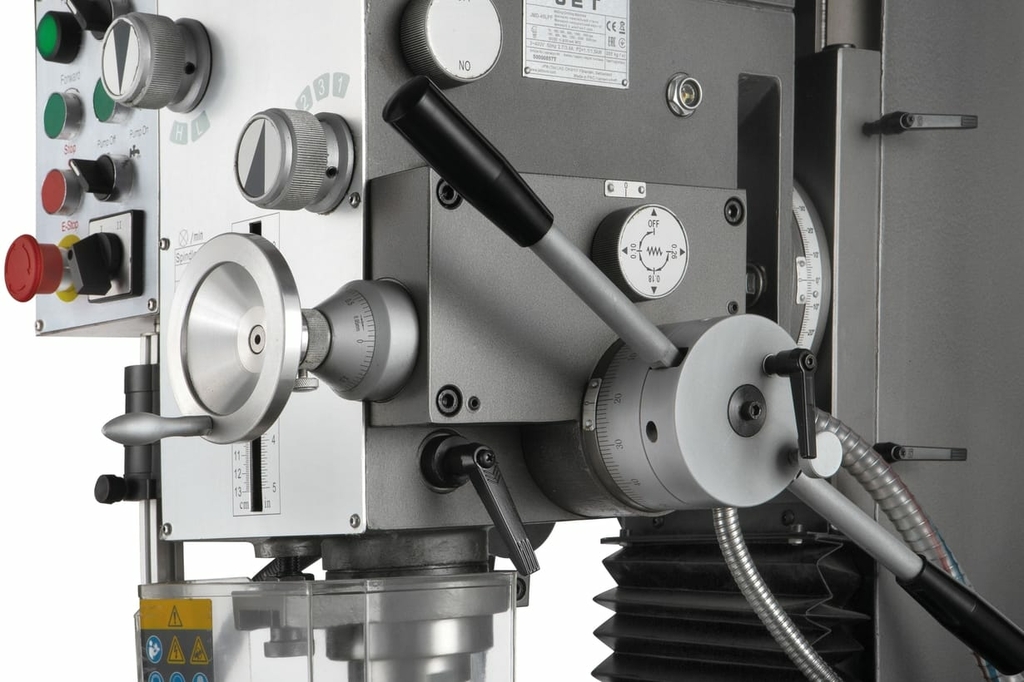

В зависимости от обрабатываемого материала и необходимых режимов обработки, можно выбрать любую из 12 скоростей вращения шпинделя в 2-х диапазонах от 75 до 1600 об/мин и от 150 до 3200 об/мин. Для расширения диапазона обрабатываемых деталей фрезерная голова имеет возможность наклона вправо/влево на 90 градусов.

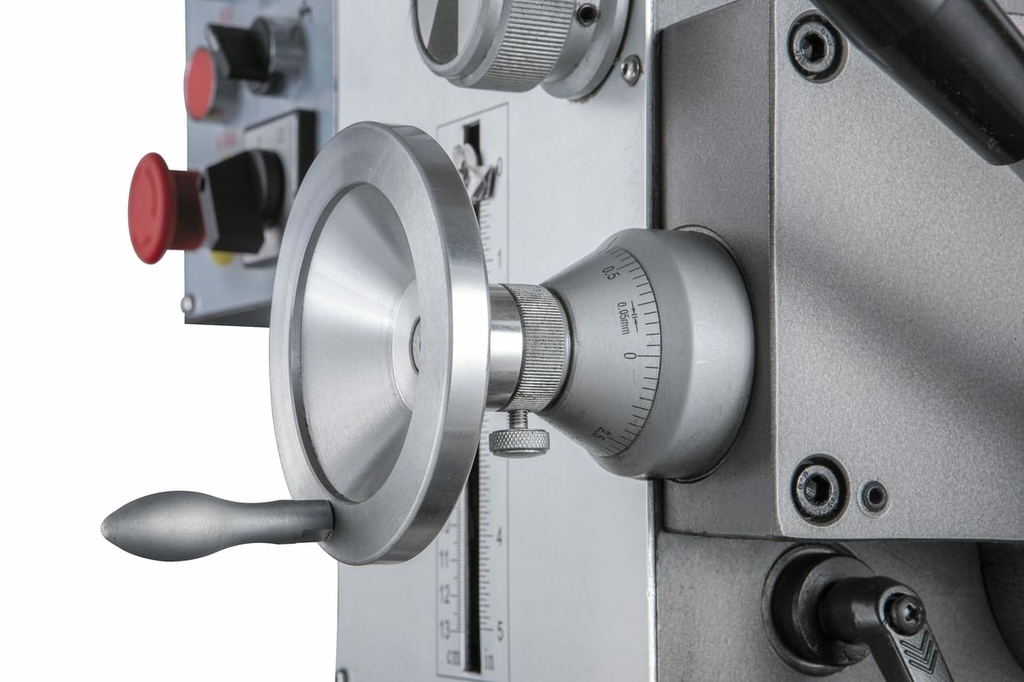

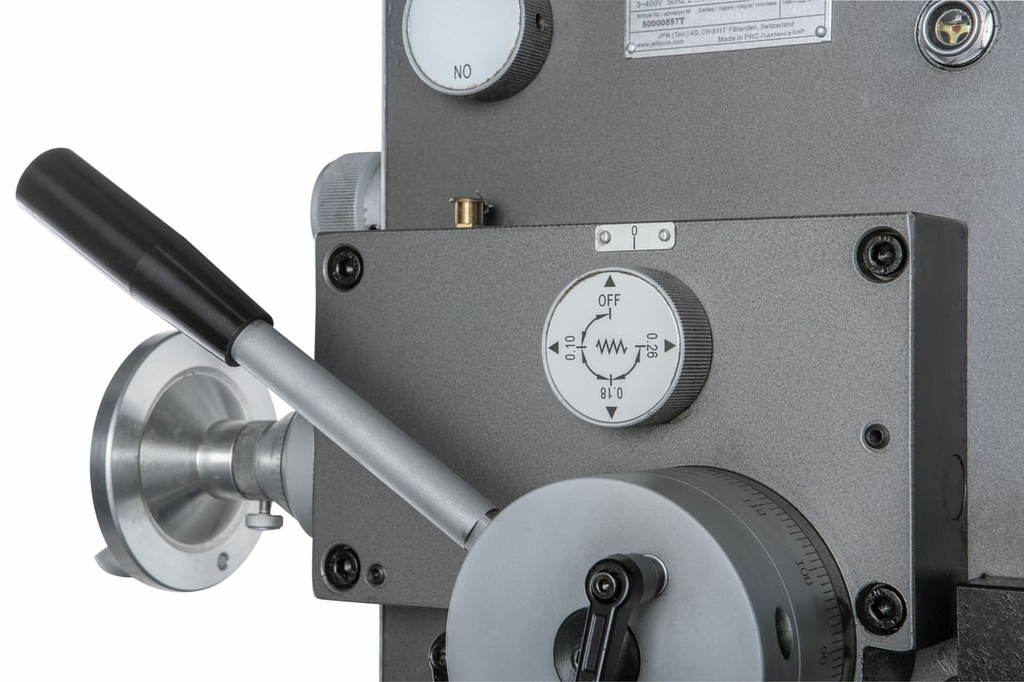

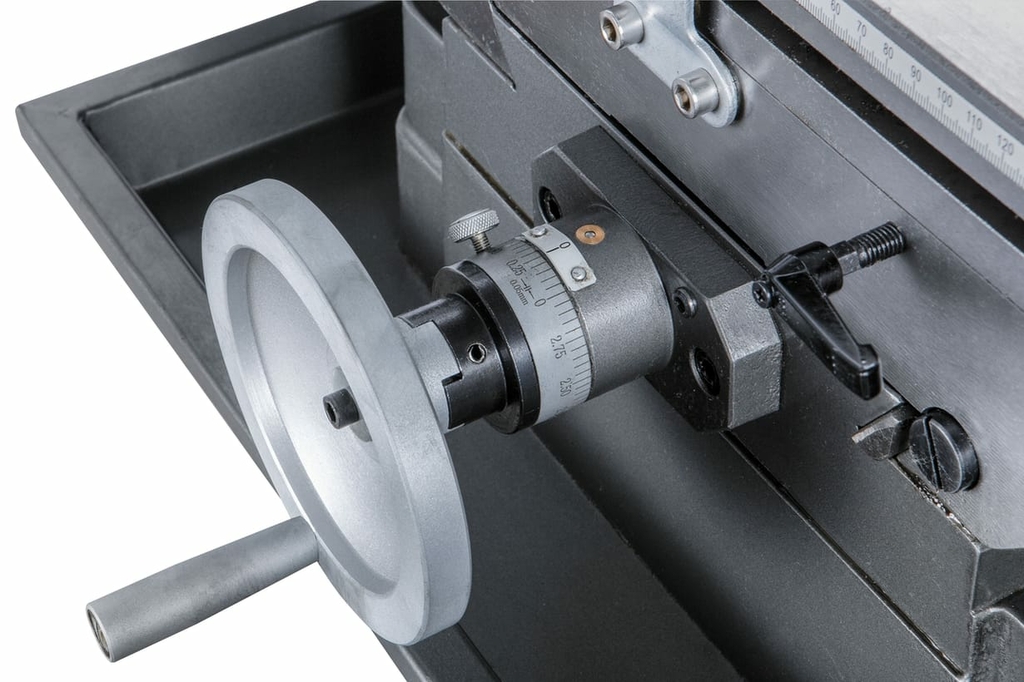

Станок оснащен автоматической подачей пиноли шпинделя, имеет 3 скорости - 0,12; 0,18; 0,25 мм/об. Наличие микрометрической подачи, позволяет установить инструмент на необходимую глубину в ручном режиме. Максимальный вылет пиноли шпинделя составляет 120 мм.

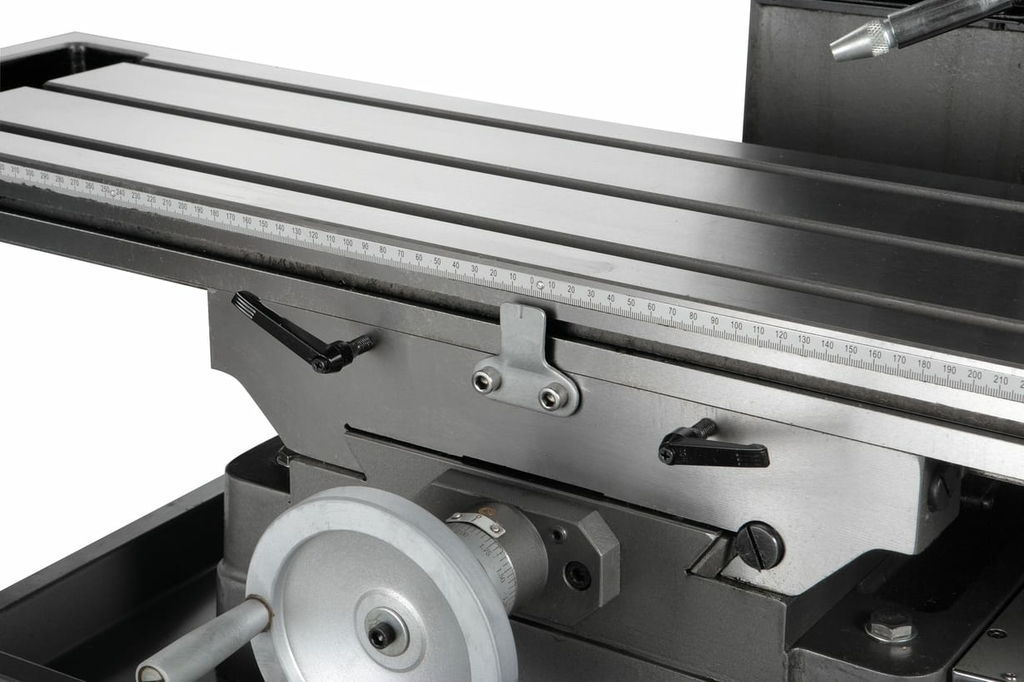

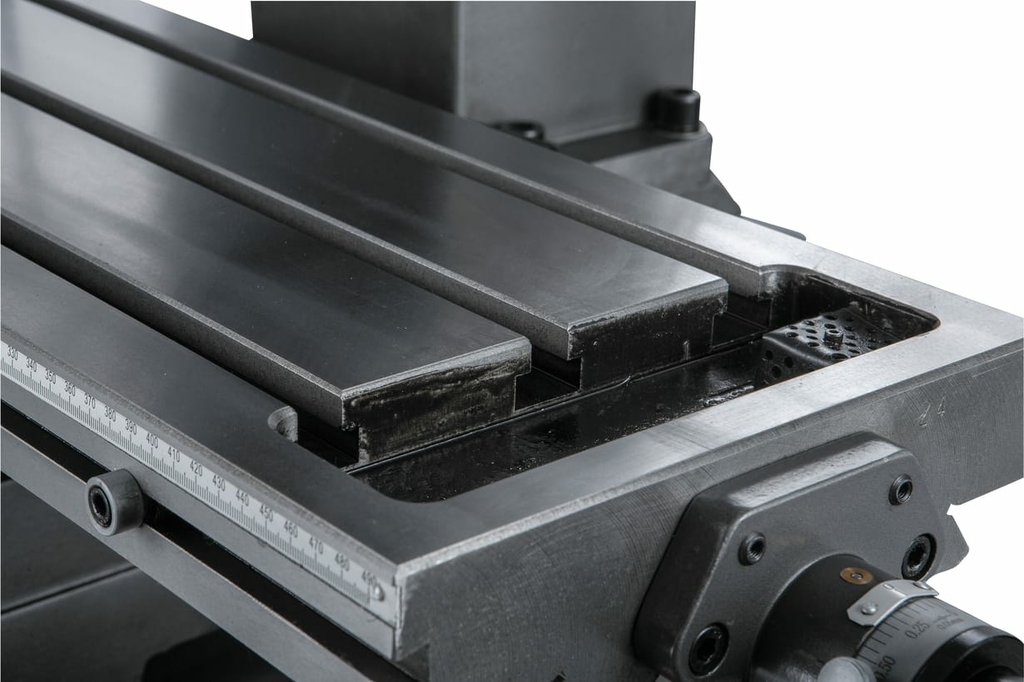

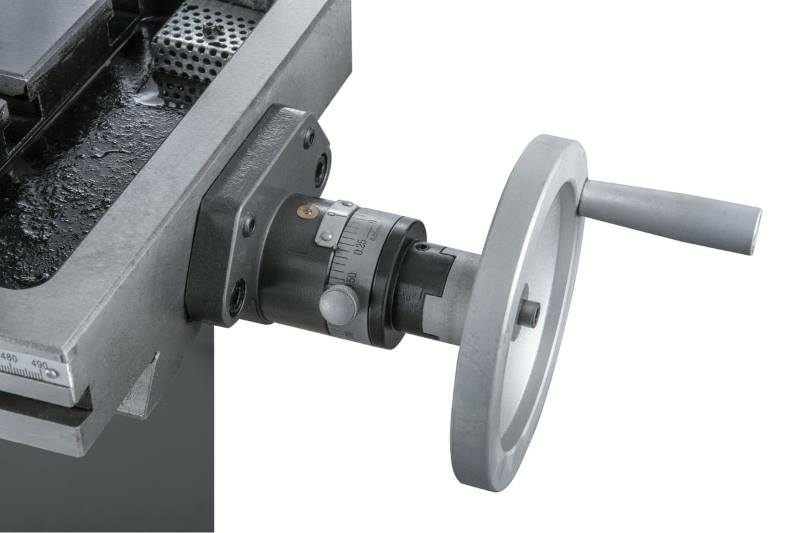

Модель JMD-45LPF оснащена рабочим столом размером 1000 x 240мм, который перемещается по направляющим типа ласточкин хвост и имеет возможность перемещения по осям X, Y на величину 760мм и 190 мм соответственно. На столе имеется три Т-образных паза шириной 14 мм для закрепления деталей прихватами или установки тисков и других приспособлений.
Опционально станок может быть дооснащен устройством автоматической подачи, которое устанавливается с левой стороны рабочего стола и позволяет осуществлять подачу по продольной оси в автоматическом режиме, улучшая качество получаемой поверхности и увеличивая производительность изготовления деталей. Также устройство имеет функцию ускоренного перемещения рабочего стола для сокращения времени подвода инструмента к детали и его отведения, для удобной установки/снятия обрабатываемой детали.
Редукторный фрезерно-сверлильный станок JET модели JMD-45LPF отлично впишется в Ваше производство, а гарантия на станок обеспечит уверенную работу и будет приятным дополнением к тому, чтобы работать и не бояться о поломке станка.
ОСОБЕННОСТИ:
- Тяжелое основание и мощная вертикальная стойка из серого чугуна
- Направляющие рабочего стола типа Ласточкин хвост
- Мощный асинхронный двигатель 1,5 кВт
- Редукторное переключение частоты вращения шпинделя с широким диапазоном выбора скоростей
- Конус шпинделя ISO30
- Функция автоматической подачи пиноли шпинделя
- Ограничитель глубины сверления

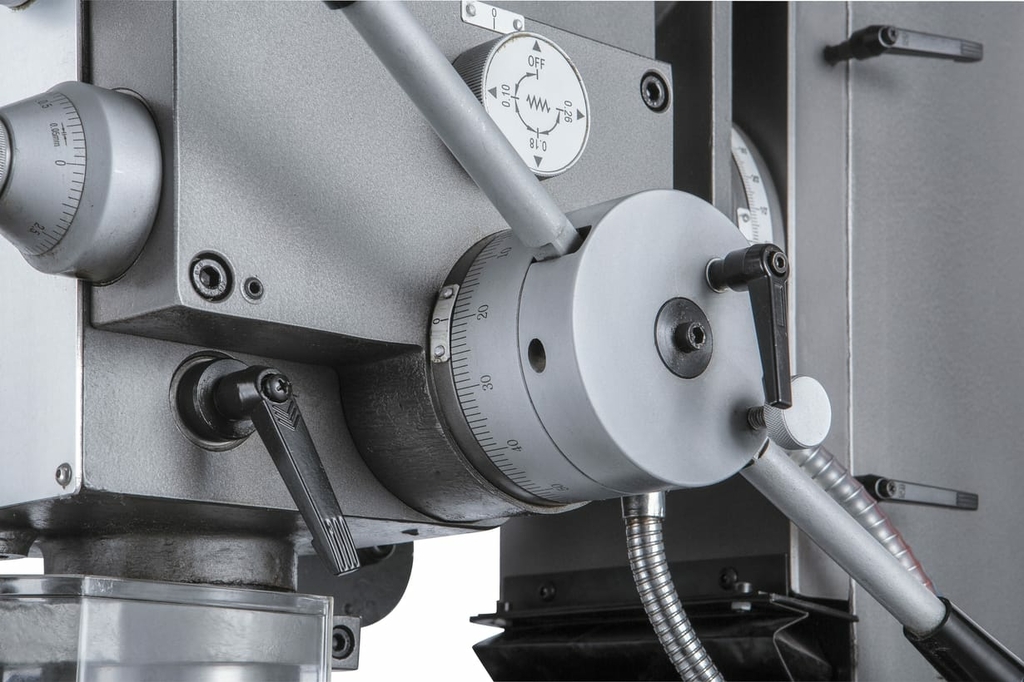

- Микро подача по оси Z

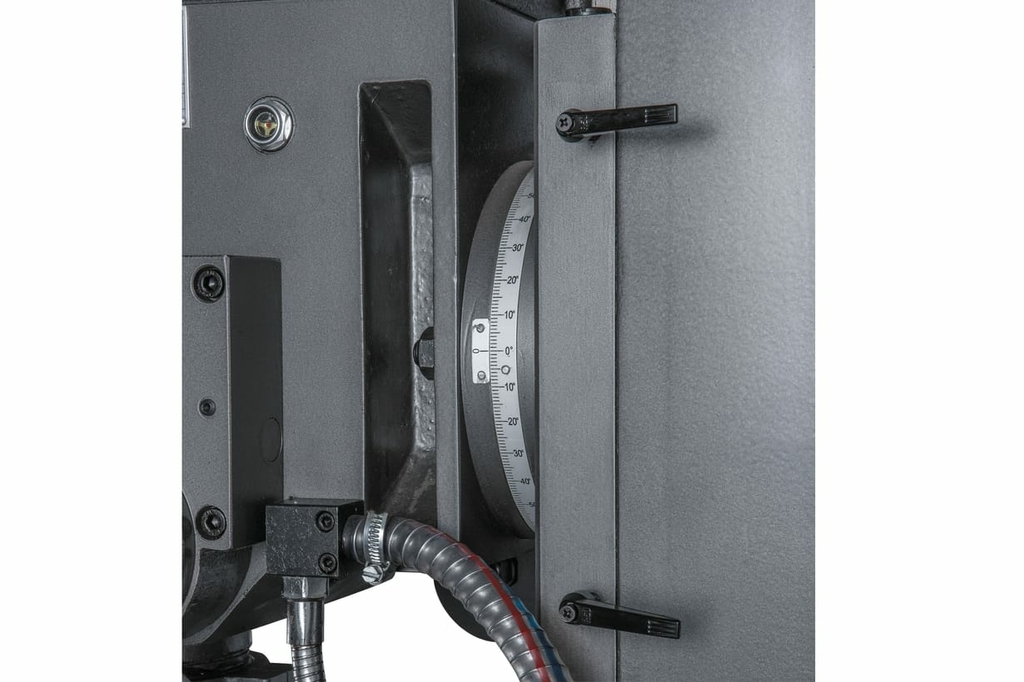

- Наклон фрезерной головы влево, вправо ±90°

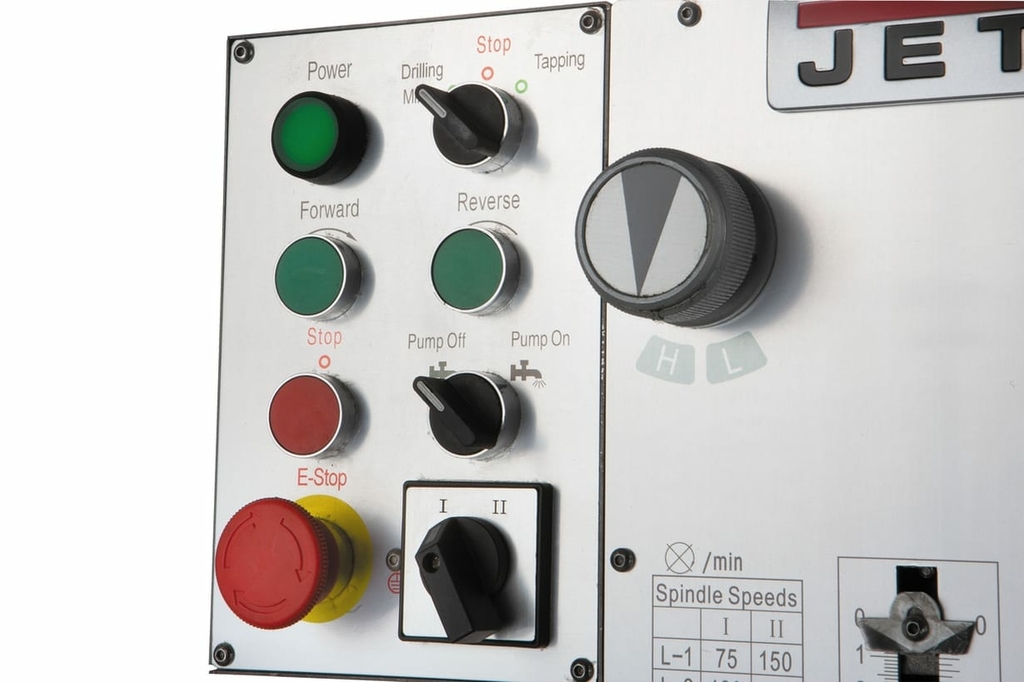

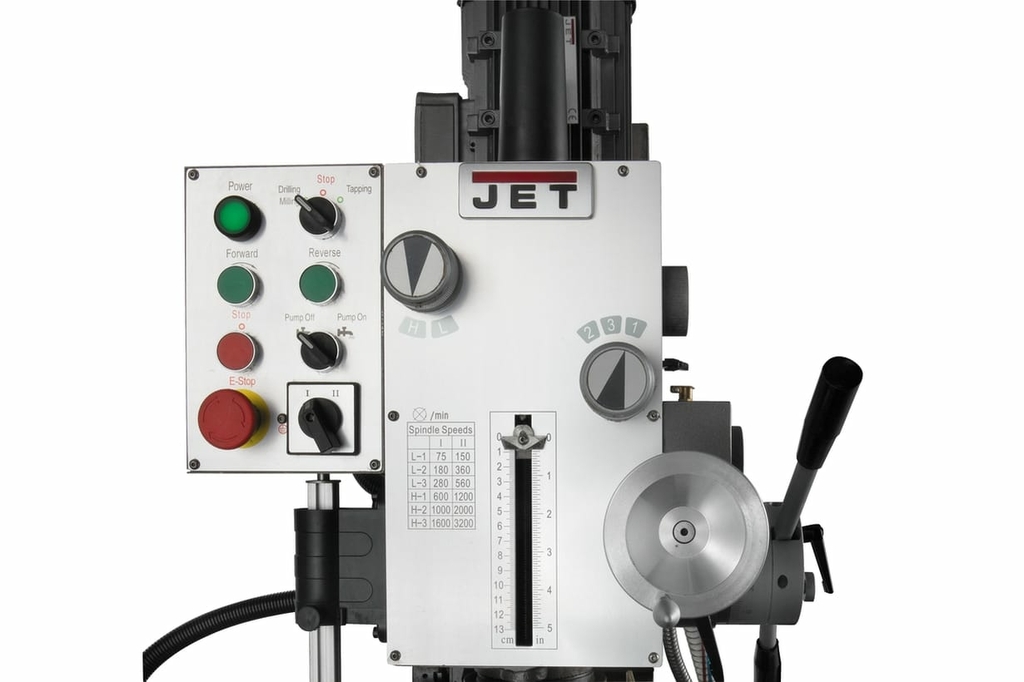

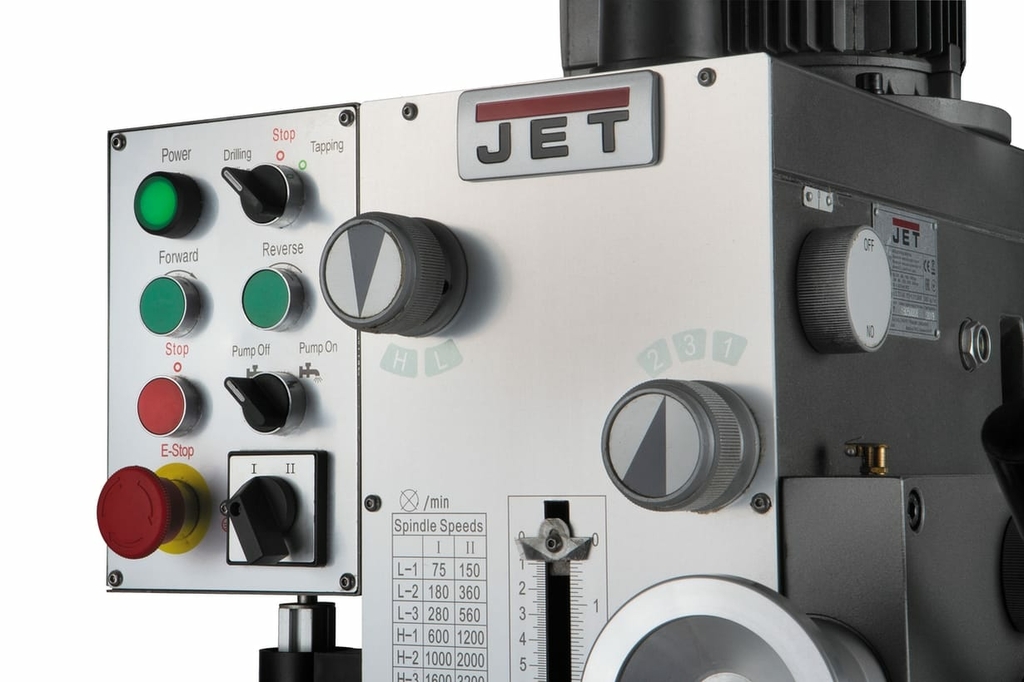

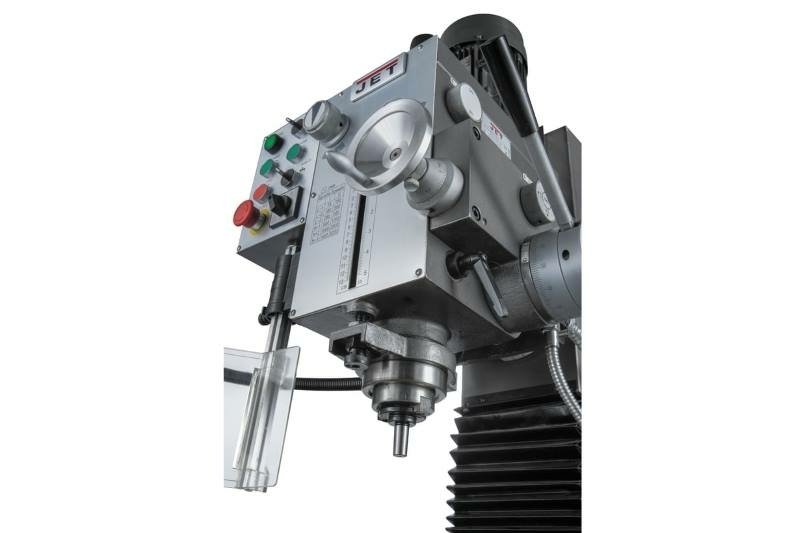

- Центральная панель управления
- Режим нарезания резьбы, с автоматическим включением реверса

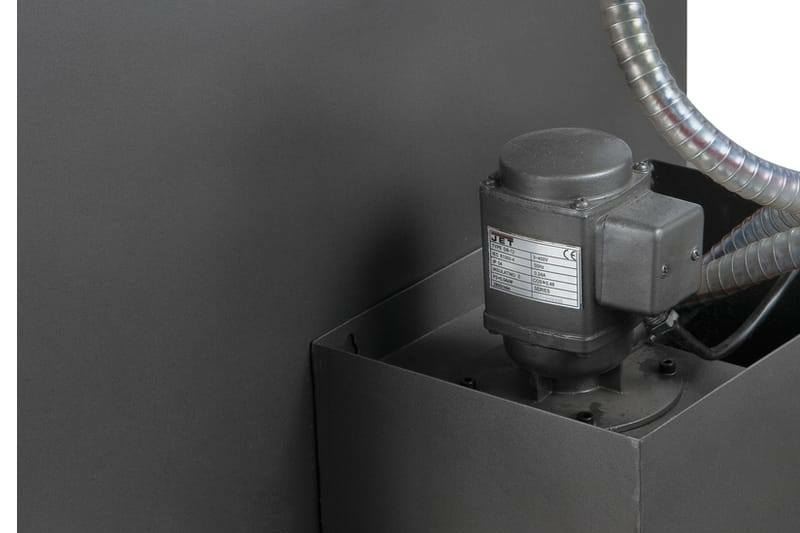

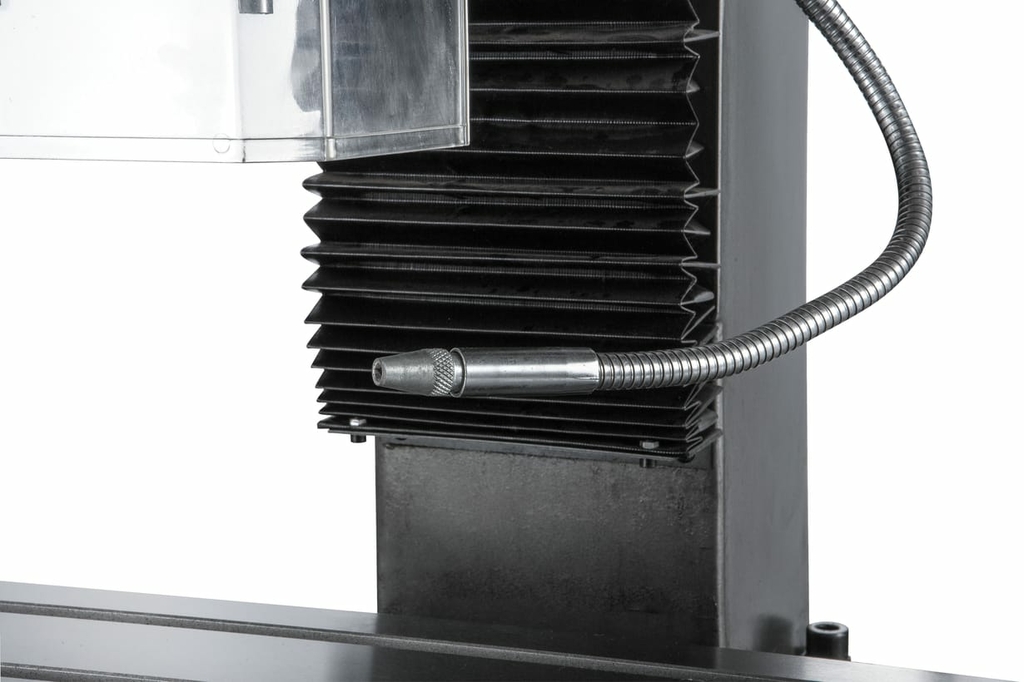

- Системы подач СОЖ в зону резания

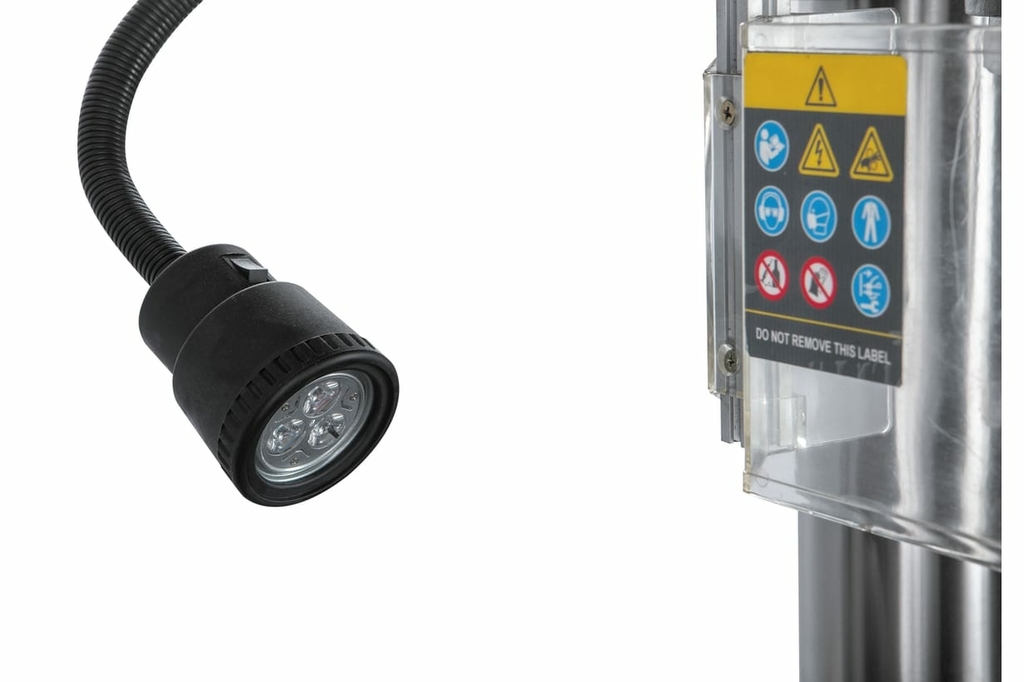

- Лампа местного освещения
Технические характеристики
| Напряжение, В |
400 |
| Максимальный диаметр сверления чугун, мм |
45 |
| Максимальный диаметр сверления сталь, мм |
32 |
| Максимальный диаметр торцевой фрезы, мм |
80 |
| Максимальный диаметр концевой фрезы, мм |
32 |
| Размер стола по оси X и Y, мм |
1000 x 240 |
| Ширина Т-образного паза стола, мм |
14/23 |
| Диапазон наклона головы, град. |
±90˚ |
| Конус шпинделя |
ISO30 |
| Расстояние от шпинделя до стола, мм |
450 |
| Ход пиноли шпинделя, мм |
120 |
| Мощность шпинделя, кВт |
1,1/1,5 |
| Частота вращения шпинделя, об/мин |
I-75,180,280,600,1000,1600 ; II-150,360,560,1200,2000,3200 |
| Автоматическая подача пиноли, мм/об |
0,1/0,18/0,26 |
| Страна производителя |
Китай |
| Длина, мм |
1090 |
| Ширина, мм |
785 |
| Высота, мм |
1120 |
| Масса, кг |
355 |
| Длина в упаковке, см |
850 |
| Ширина в упаковке, см |
760 |
| Высота в упаковке, см |
1150 |
| Масса в упаковке, кг |
385 |

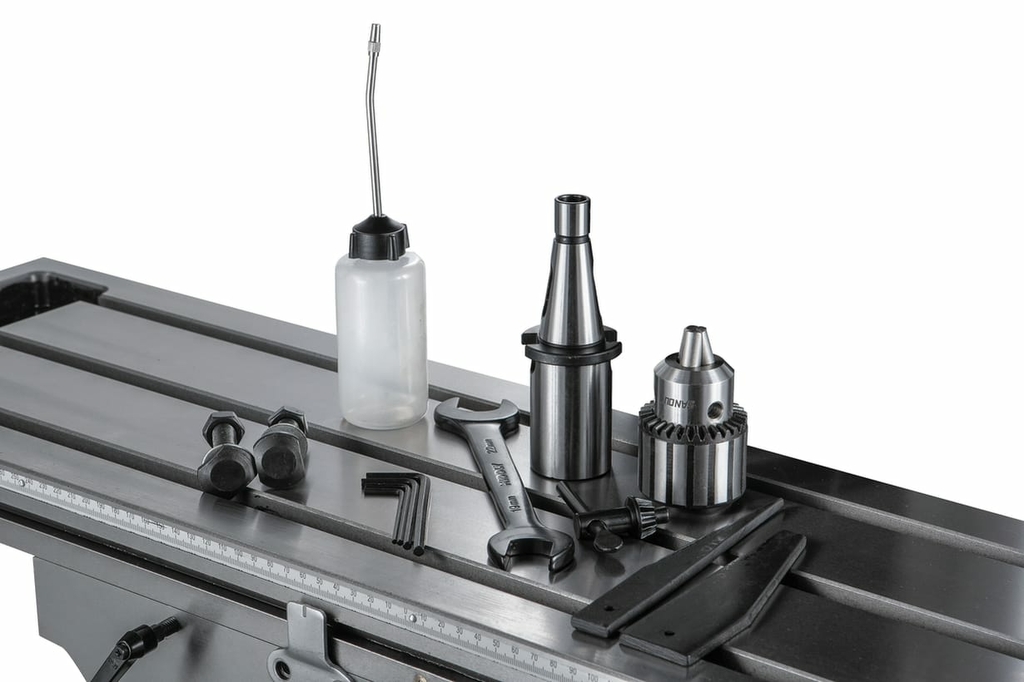

КОМПЛЕКТАЦИЯ
- Шомпол М12 – 1 шт.
- Оправка ISO30/MT3 – 1 шт.
- Дорн ISO30/В16 – 1 шт.
- Сверлильный патрон 1-13 мм/В16
- Болт М12х55 (с шайбой и гайкой) для Т-образного паза – 2 шт.
- Набор шестигранных ключей
- Клин-выколотка – 2 шт.
- Рожковый ключ 22-19 – 1 шт.
- Масленка
- Инструкция по эксплуатации
