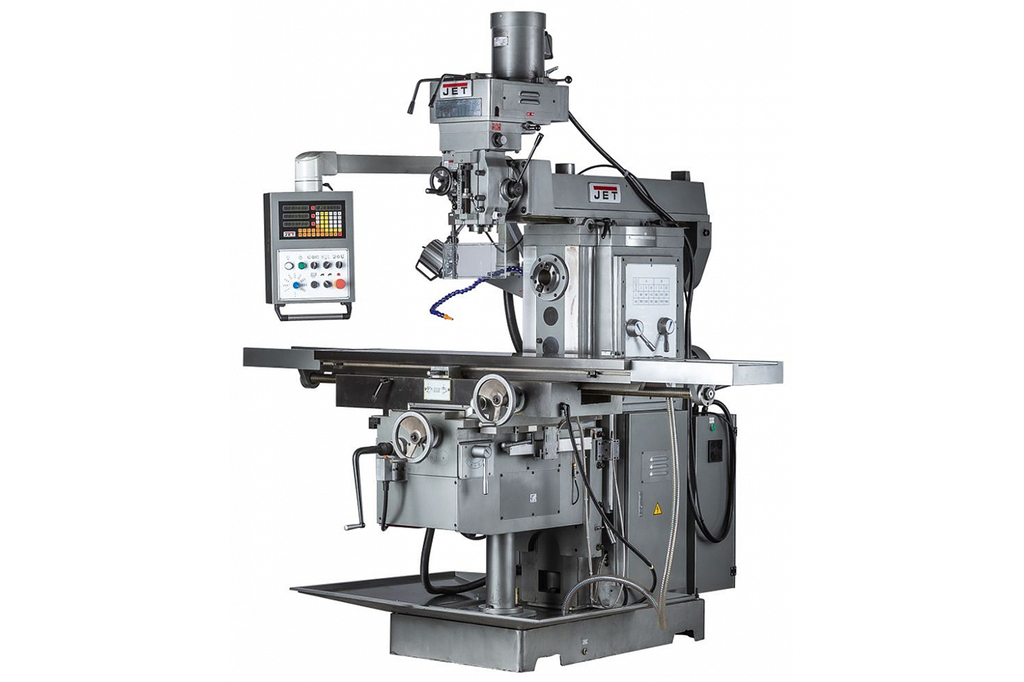

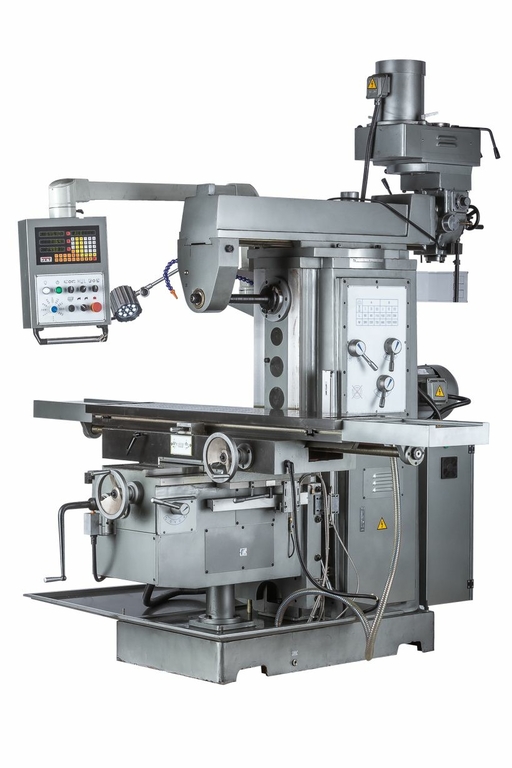

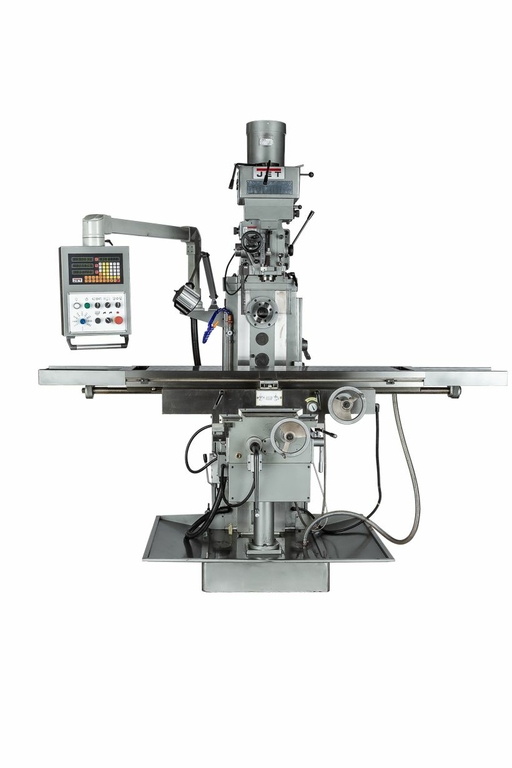

JET JMD-1463 TSX DRO Широкоуниверсальный фрезерный станок

Особенности:

• Вертикальный и горизонтальный шпиндели
• Мощный двигатель вертикального шпинделя c широким диапазоном частоты вращения
• Максимальная частота вращения 5000 об/мин для высококачественной обработки цветных металлов

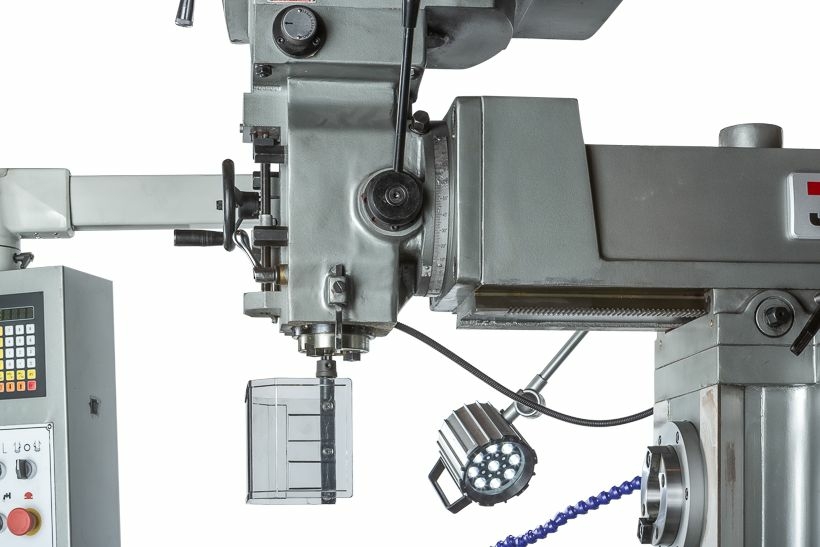

• Наклон фрезерной головки влево/вправо ±90⁰
• Микро подача по оси Z с ограничителем глубины сверления

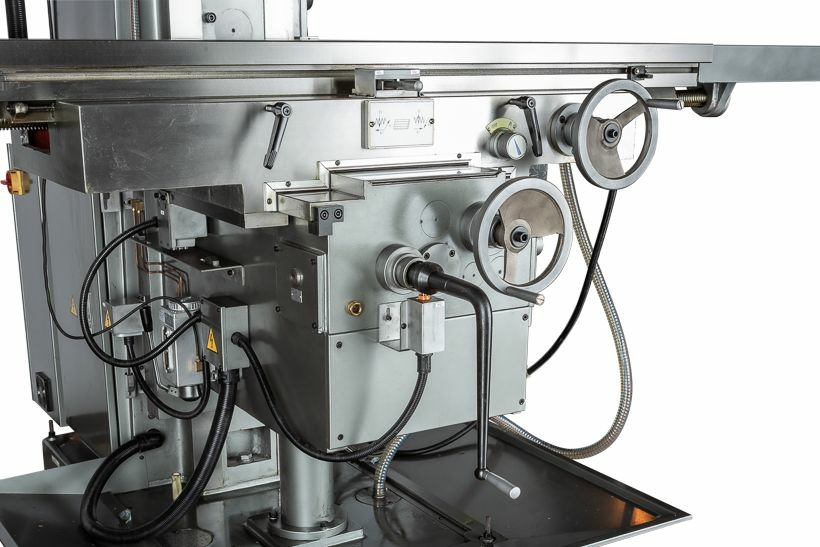

• Автоматическая подача по осям X, Y, Z приводным серводвигателем с высоким крутящим моментом

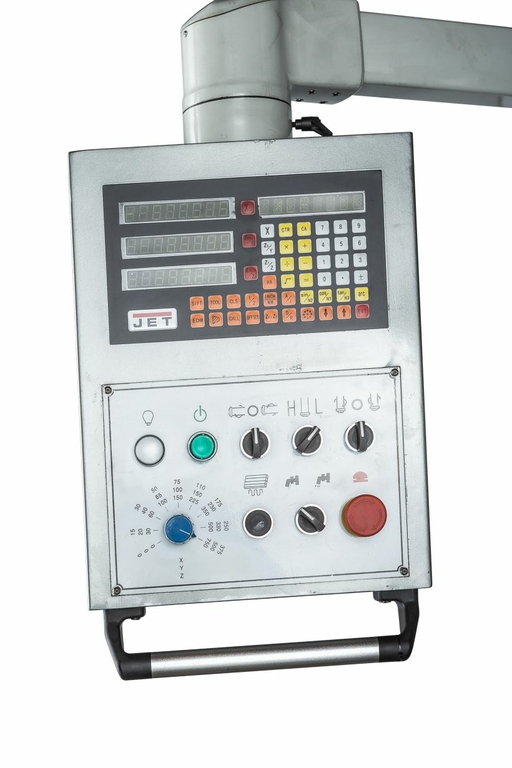

• Центральный пульт оператора с включением реверса
• УЦИ (устройство цифровой индикации) по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак

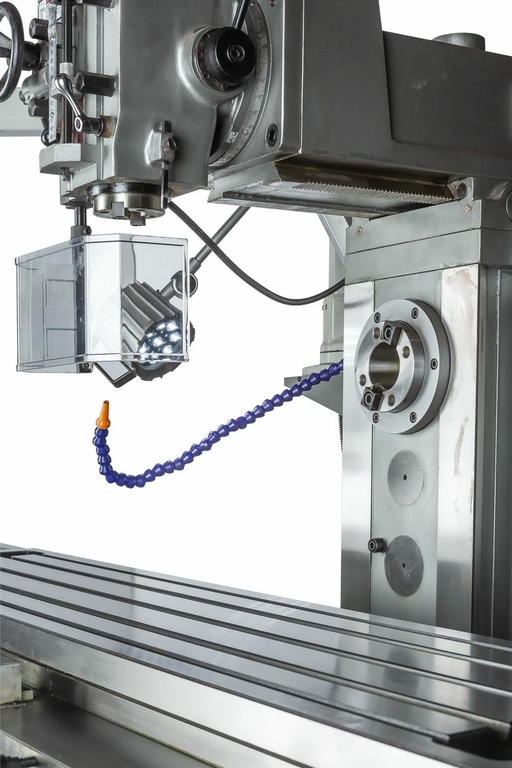

• Встроенная система подвода СОЖ

Благодаря своим уникальным возможностям, богатой комплектации и конкурентоспособной цене JMD-1463 TSX DRO интересен широкому кругу потребителей. Станок может с одинаковой эффективностью применяться промышленными предприятиями самого различного уровня, профильными и многопрофильными мастерскими, конструкторскими учреждениями, исследовательскими институтами и т.д. На станке JMD-1463 TSX DRO можно производить сверление отверстий до диаметра 40 мм и фрезеровать концевыми фрезами до диаметра 25 мм. На станке установлены вертикальный и горизонтальный шпиндели со скоростями вращения 58-5000 / 60-1800 об/мин соответственно. Расстояния между вертикальным шпинделем и столом от 200 до 650 мм, горизонтальный шпиндель-стол – от 50 до 450мм. Выбор скоростей вертикального шпинделя осуществляется с помощью вариаторной коробки скоростей и имеет 2 диапазона, по 10 скоростей в каждом. 1-й диапазон – пониженный, имеет скорости: 58, 91, 141, 216, 341, 500, 791, 1283, 1866, 3000. 2-й диапазон – повышенный, со скоростями: 116, 183, 283, 433, 683, 1000, 1583, 2566, 3733, 6000. Скорость вращения горизонтального шпинделя изменяется в диапазоне от 60 до 1800 об/мин и имеет 12 предустановленных скоростей. Для удобства работы фрезерная головка имеет механизм наклона влево или вправо в вертикальной плоскости на 90°. Горизонтальный и вертикальный шпиндели имеют функцию реверса. Для повышения точности и скорости обработки деталей, широкоуниверсальный станок JMD-1463 TSX DRO оснащен Устройством цифровой индикации (УЦИ) с дискретностью в 5 микрон и устройством автоматической подачи по осям X, Y и Z, с приводом от серводвигателя переменного тока с максимальным крутящим моментом 10Nm. Пиноль шпинделя, также имеет функцию автоматической подачи, с 3-мя предустановленными скоростями 0,04/0,08/0,15 мм/об. Станок оснащен системой подачи СОЖ с помпой мощностью 90Вт и скоростью потока 25 л/мин. Также имеет защитный экран с концевым выключателем, лампу освещения рабочей зоны и ряд других полезных опций.

Технические характеристики

Максимальный диаметр сверления сталь, мм	40
Максимальный диаметр концевой фрезы, мм	25
Максимальный диаметр торцевой фрезы, мм	125

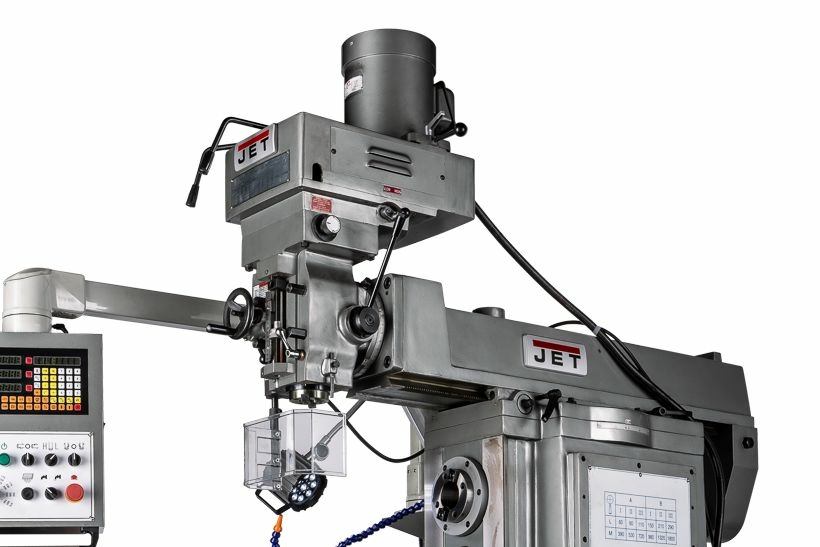

Вертикальный шпиндель
Частота вращения вертикального шпинделя, об/мин	58-6000 (20 скоростей)
Мощность двигателя вертикального шпинделя, кВт	5,5
Автоматическая подача пиноли, мм/об	0,04/0,08/0,15
Конус шпинделя	ISO 40 (DIN 2080)
Диапазон наклона фрезерной головки, град	±90⁰
Ход пиноли шпинделя, мм	140
Расстояние от вертикального шпинделя до стола, мм	200-650

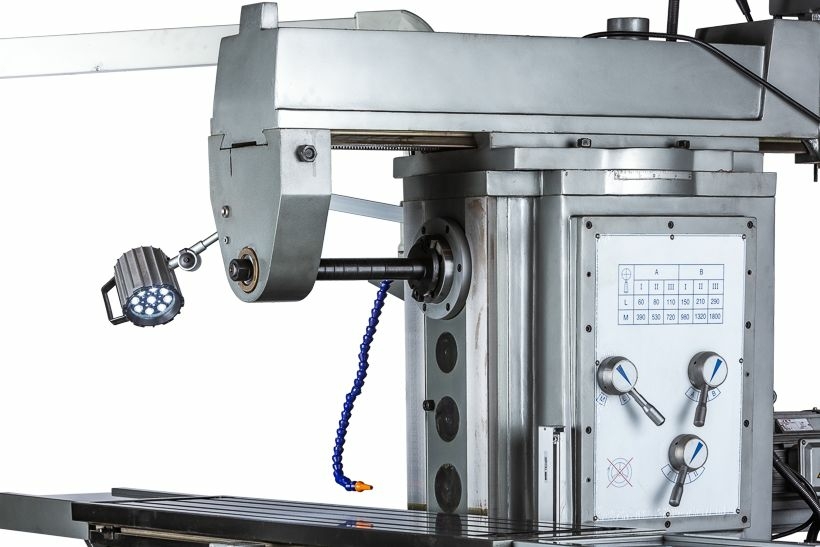

Горизонтальный шпиндель

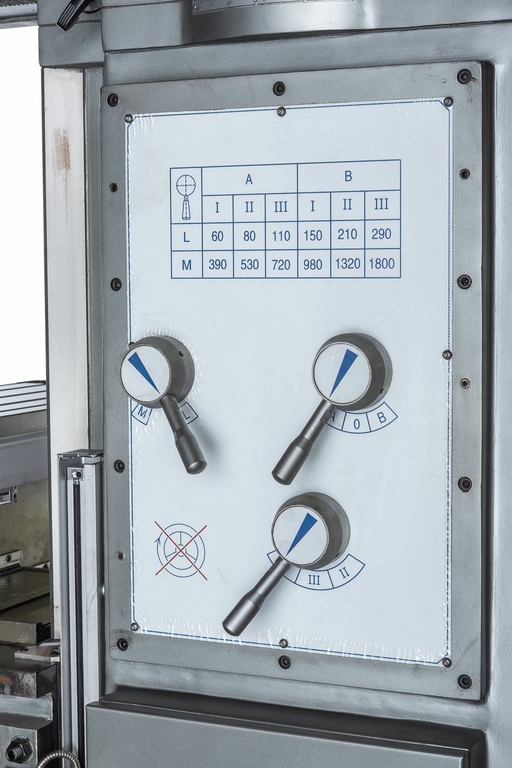

Частота вращения горизонтального шпинделя, об/мин	60-1800 (12 скоростей)
Мощность двигателя горизонтального шпинделя, кВт	4
Конус шпинделя	ISO 50 (DIN2080)
Расстояние от горизонтального шпинделя до стола, мм	50-450

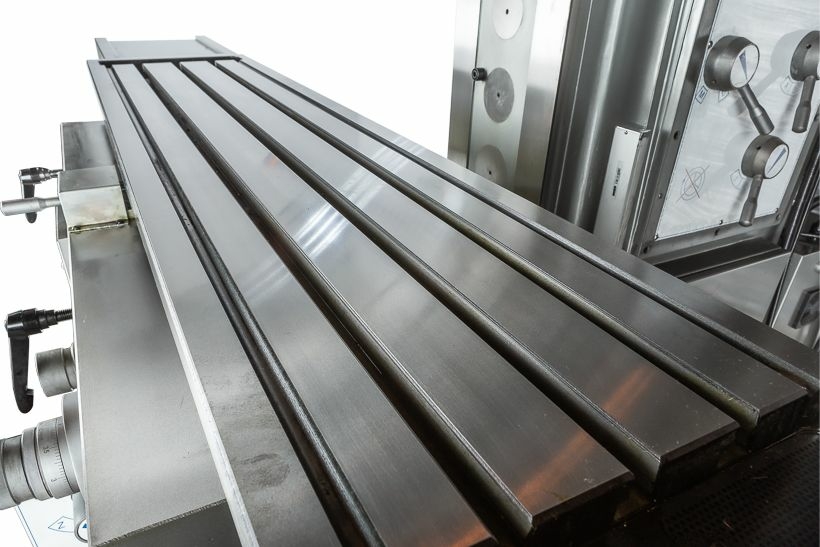

Фрезерный стол
Размер стола по оси X и Y, мм	1600 х 360
Ход стола по оси X и Y, мм	1300 х 290
Ход стола по оси Z, мм	400
Количество подач, шт.	8
Ход хобота, мм	550
Ширина Т-образного паза, мм	(3) 18х80
Скорость подачи СОЖ, л/мин	25
Максимальная нагрузка на стол, кг	350
Напряжение, В	400
Страна производителя	Китай
Длина, мм	2520
Ширина, мм	2100
Высота, мм	2500
Масса, кг	2750

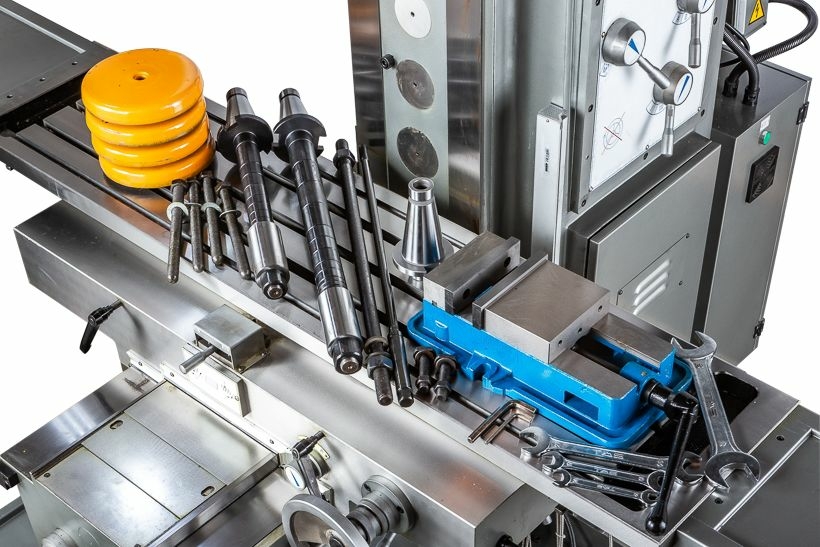

Комплектация

• Вертикальный и горизонтальный шпиндели
• Мощный двигатель вертикального шпинделя c широким диапазоном частоты вращения
• Максимальная частота вращения 5000 об/мин для высококачественной обработки цветных металлов
• Наклон фрезерной головки влево/вправо ±90⁰
• Микро подача по оси Z с ограничителем глубины сверления
• Автоматическая подача по осям X, Y, Z приводным серводвигателем с высоким крутящим моментом
• Центральный пульт оператора с включением реверса
• УЦИ (устройство цифровой индикации) по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак
• Встроенная система подвода СОЖ

• Конус шпинделя ISO 50
• Макс. обороты 6000
• Модель JMD-1463 TSX DRO
• Type Широкофрезерный станок
• Макс.обороты 6000
