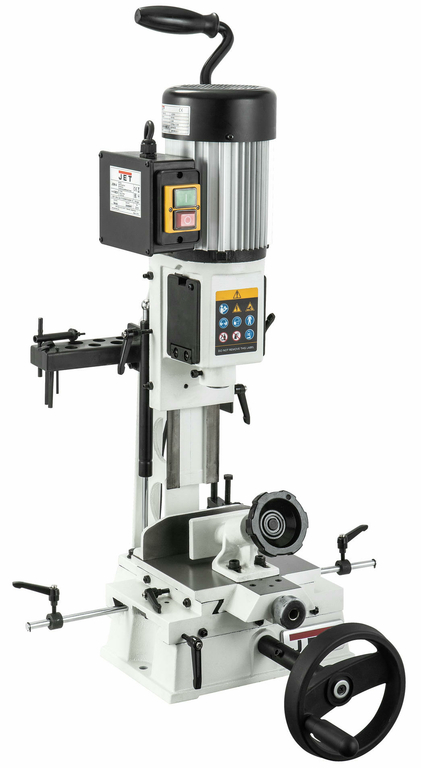

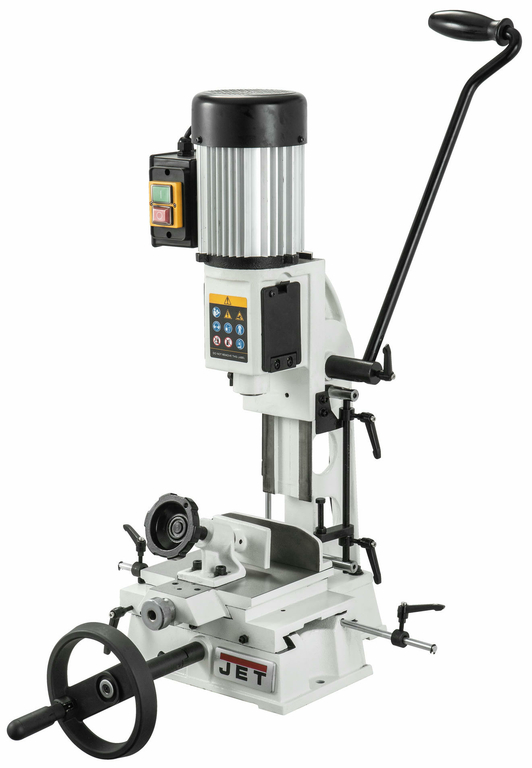

Долбежно-пазовальный станок Jet JBM-4 (10000084M)

Долбежно-пазовальный станок Jet JBM-4 - это надежное и мощное оборудование для точной обработки древесины. Он позволяет выполнять различные виды работ, такие как долбление, пазование, фрезерование и т.д. Станок отличается высокой производительностью и качеством обработки материала.

Преимущества

• Мощный двигатель обеспечивает высокую скорость и точность работы
• Компактный размер и удобная конструкция для экономии места в цехе
• Простая настройка и обслуживание для удобства пользователя
• Высокая надежность и долгий срок службы

Назначение

Долбежно-пазовальный станок Jet JBM-4 идеально подходит для производства мебели, оконных блоков, дверей, лестниц и других изделий из древесины. Он находит применение как на мебельных, так и на строительных предприятиях.

Сферы применения

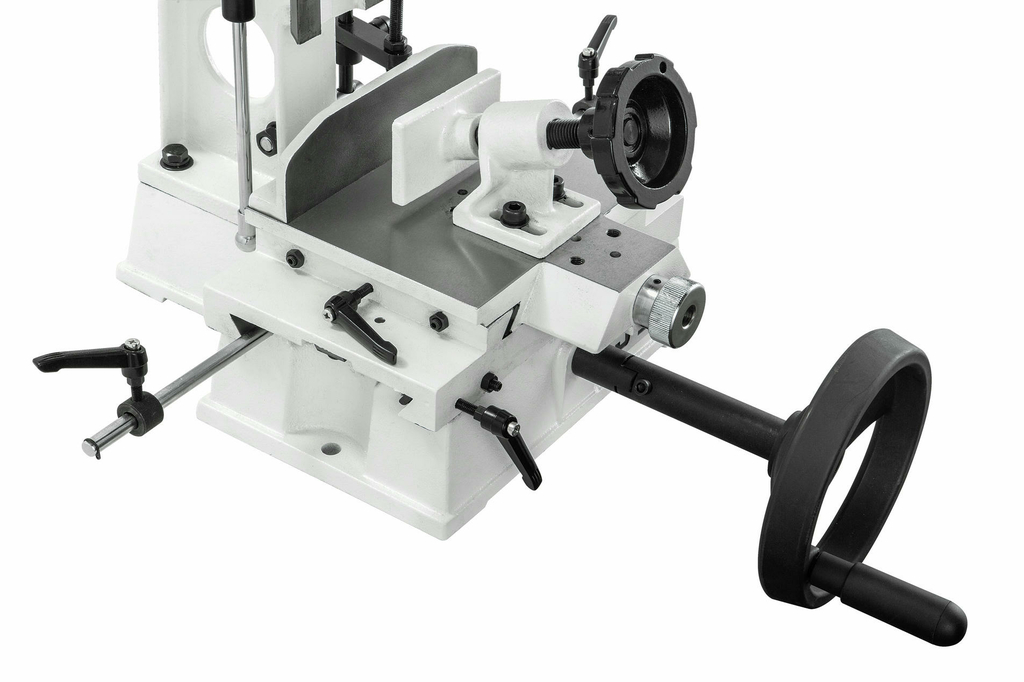

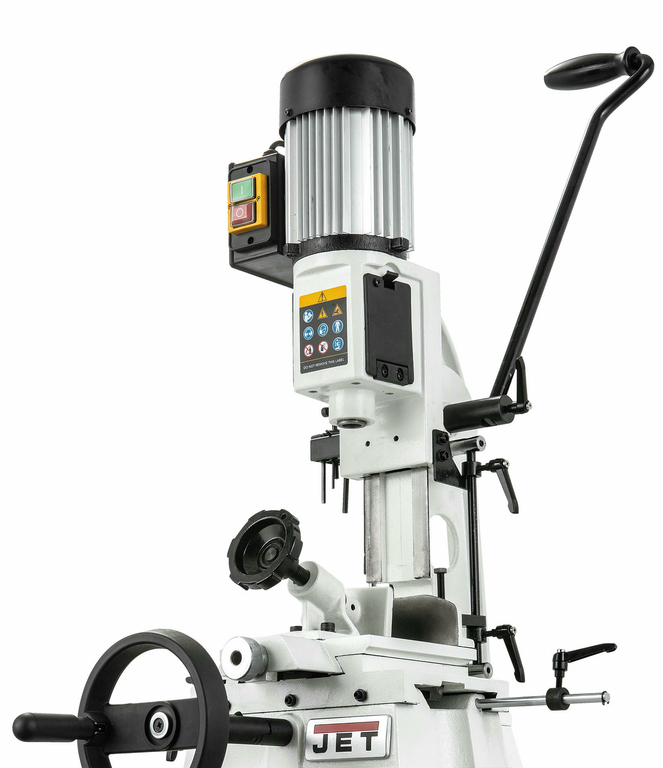

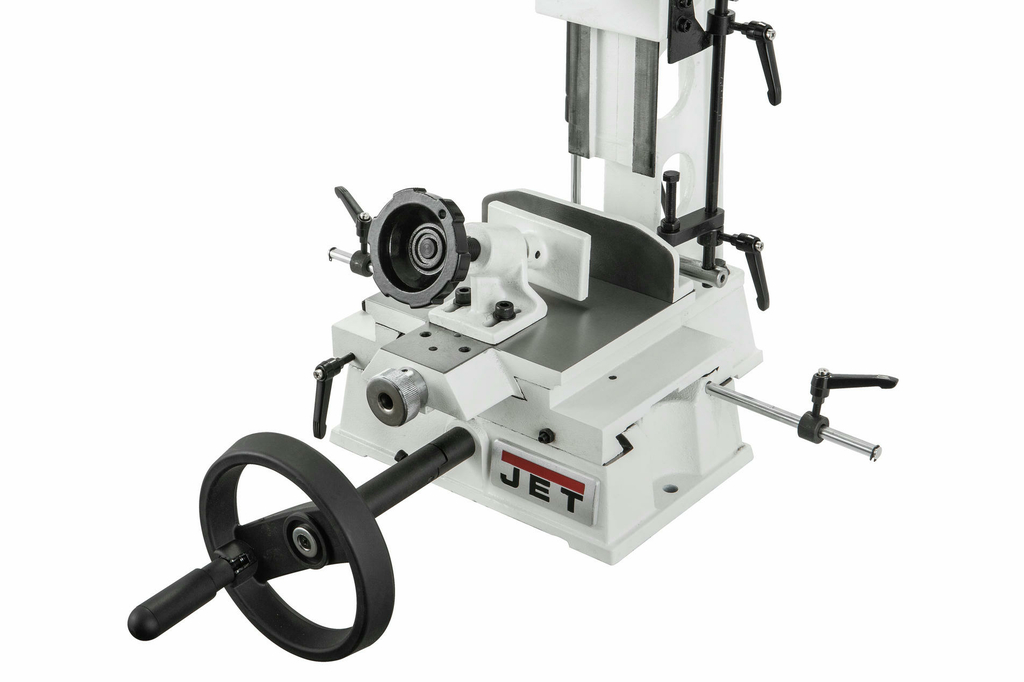

Станок Jet JBM-4 подойдет для использования в мебельном производстве, столярных мастерских, строительных компаниях, а также для ремонтных и отделочных работ. JBM-4 – долбежно пазовальный станок для подготовки деталей под прямую (90°) стыковку соединением шип-паз. Прочная и жесткая конструкция изготовлена из массивных чугунных отливок. Колонна зафиксирована под прямым углом к плоскости рабочего стола, ее положение не регулируется, это упрощает настройку и повышает точность станка. Заготовка размещается на координатном столе вдоль упора и фиксируется винтовым прижимом с наклонной осью. За перемещение вдоль отвечает большой маховик с рукояткой, крайние точки задают регулируемыми концевыми упорами. Движение поперек считается второстепенным и используется в основном для установки резца по центру заготовки, поэтому ходовой винт вращается не маховиком, а небольшой ручкой с накаткой. Все детали стола, включая упоры и прижимы, сделаны из чугуна, что обеспечивает жесткость и отсутствие вибраций при работе. Подача сверла-резца производится длинной рукояткой, высоту которой можно настроить в зависимости от толщины заготовки и длины «долбяка». Вес подвижной части компенсирует газовый упор. Характеристики и особенности устройства этого станка оптимальны для выполнения типовых операций и позволяют использовать его как в любительских, так и в профессиональных целях.

Преимущества JBM-4

• Реечный механизм подачи с газовым упором.
• Механизм быстрой регулировки высоты рычага подачи резца.
• Регулируемый упор глубины фрезерования.
• Продольный упор заготовки.
• Винтовой прижим заготовки к продольному упору.
• Координатный рабочий стол.
• Регулируемые ограничители хода по продольной оси.
• Рабочий стол из чугунного литья.

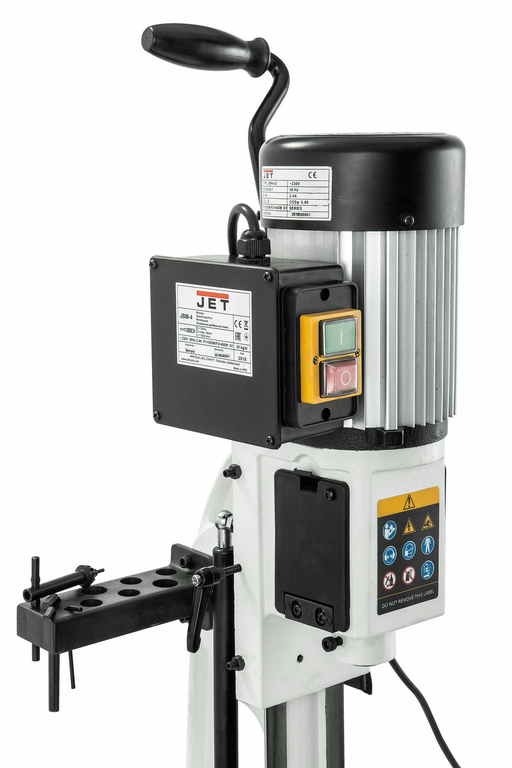

• Кронштейн для принадлежностей.
• Размеры упора заготовки - 180х50 мм.
• Максимальное расстояние от упора до центра резца - 65 мм.
• Максимальная высота заготовки от стола - 110 мм.
• Максимальный размер резца (твердые/ мягкие породы) - 12/ 16 мм.

Технические характеристики JBM-4

Характеристика	Значение
Потребляемая (выходная) мощность / Напряжение	0,55 (0,4) кВт / 220 В
Частота вращения шпинделя на холостом ходу	1420 об/мин

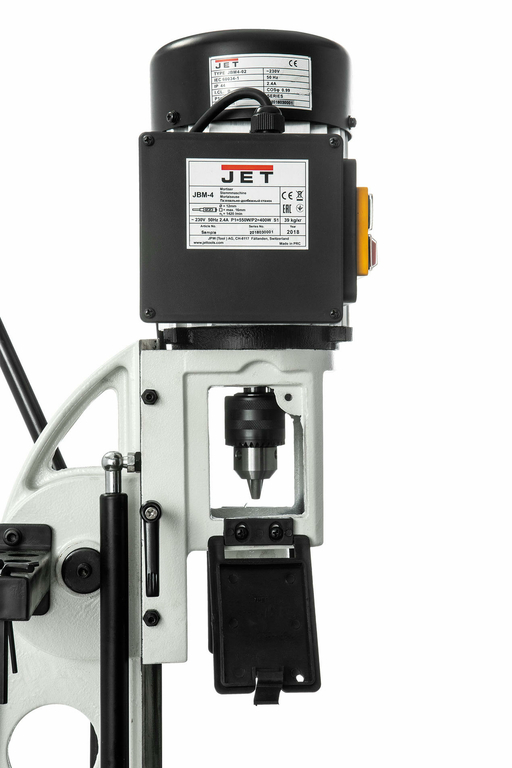

Максимальный диаметр зажима сверлильного патрона	13 мм
Максимальный размер резца (твердые/ мягкие породы)	12/ 16 мм
Ход резца	105 мм
Максимальная высота заготовки (от стола)	110 мм
Ход стола по осям (продольный/ поперечный)	150/ 80 мм
Размеры рабочего стола (ДхШ)	180х160 мм
Размеры упора заготовки (ДхВ)	180х50 мм
Максимальное расстояние от упора до центра резца	65 мм
Габаритные размеры (ДхШхВ)	275х440х640 мм
Вес	39 кг

Особенности JET JBM-4

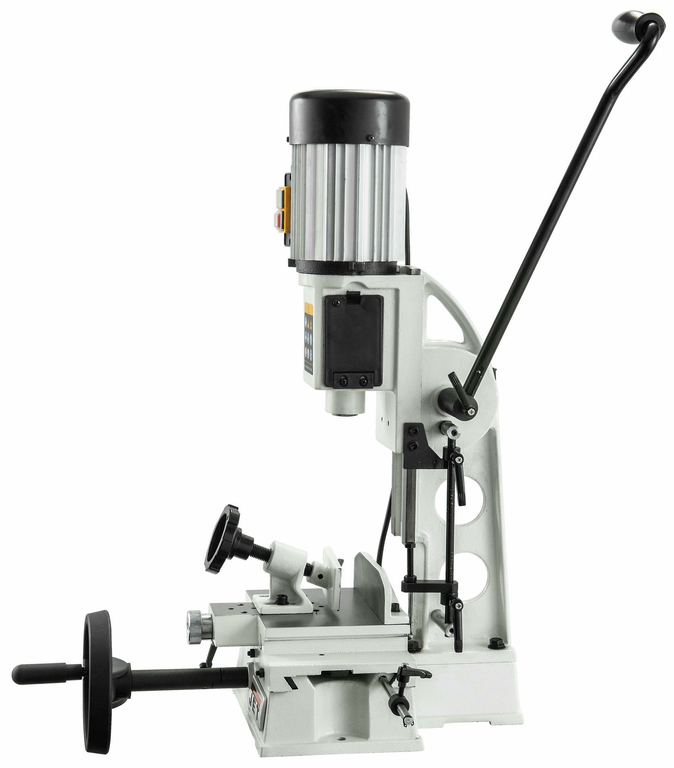

Удобство в работе Длинный рычаг JET JBM-4 10000084M с анатомической рукоятью способствует удобству в работе.
