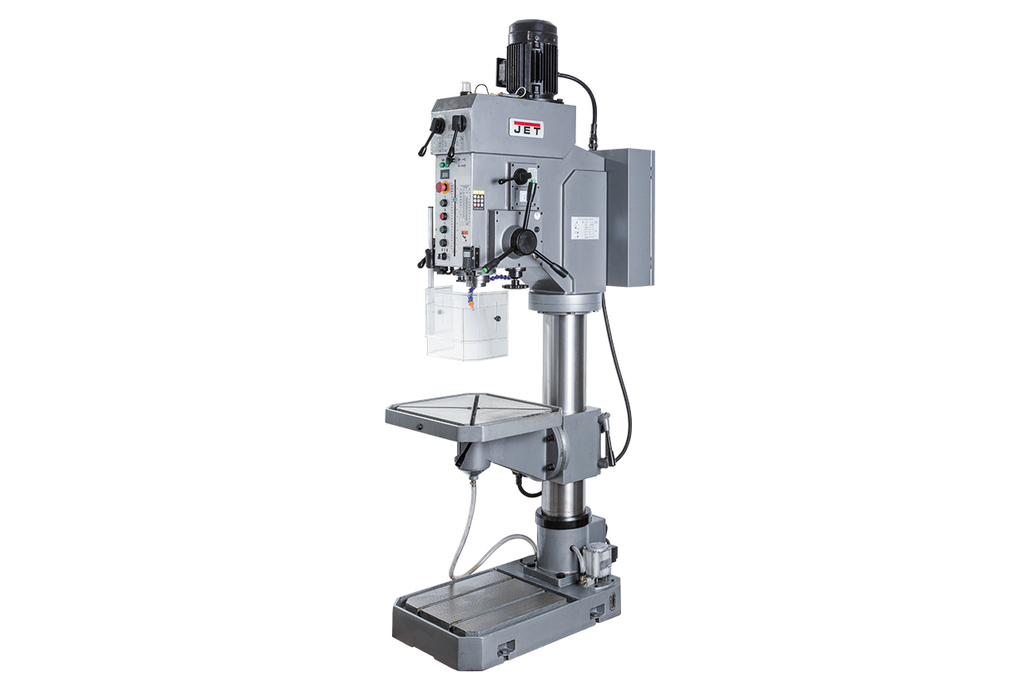

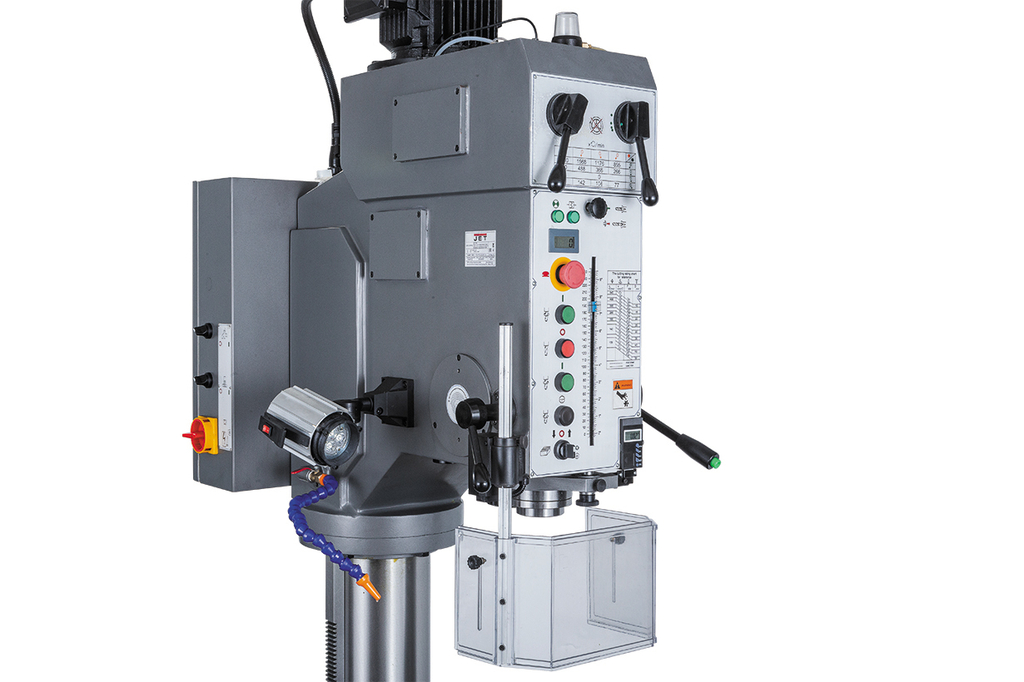

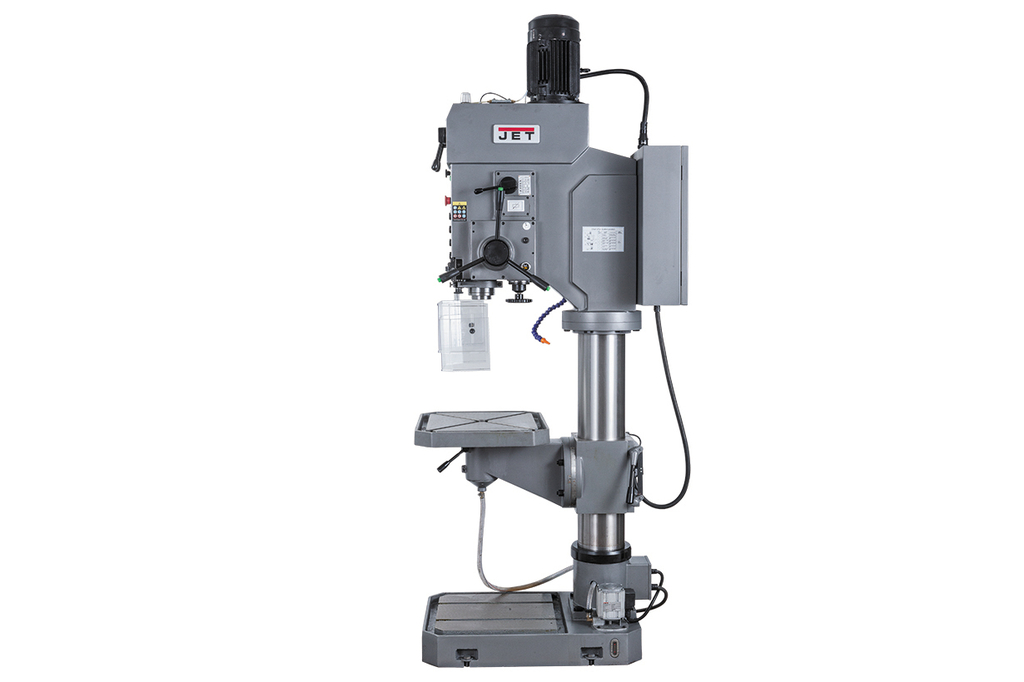

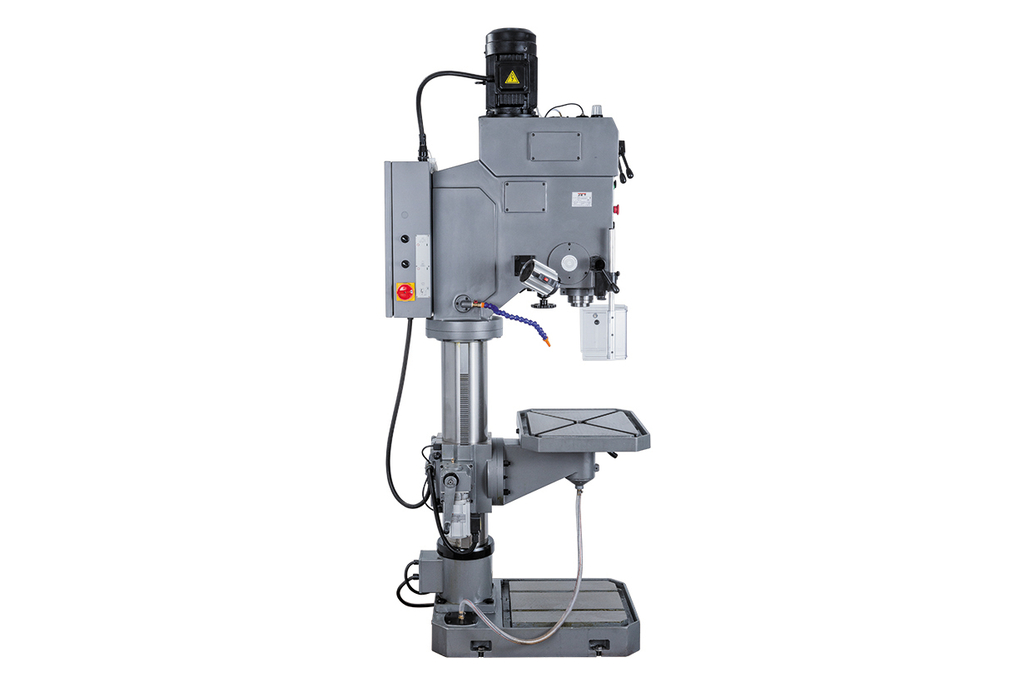

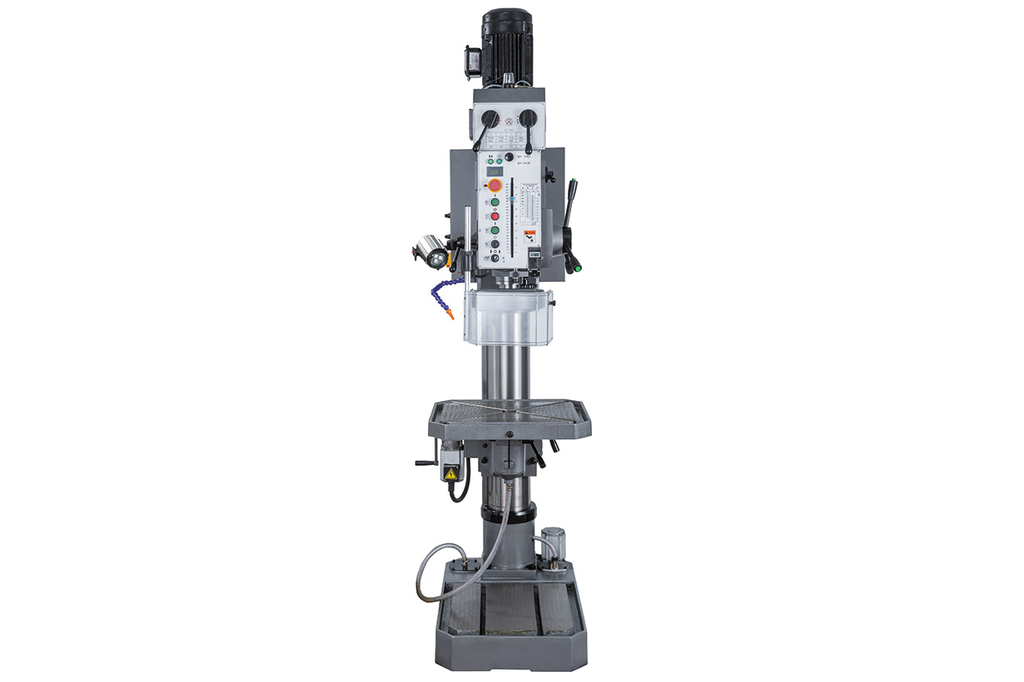

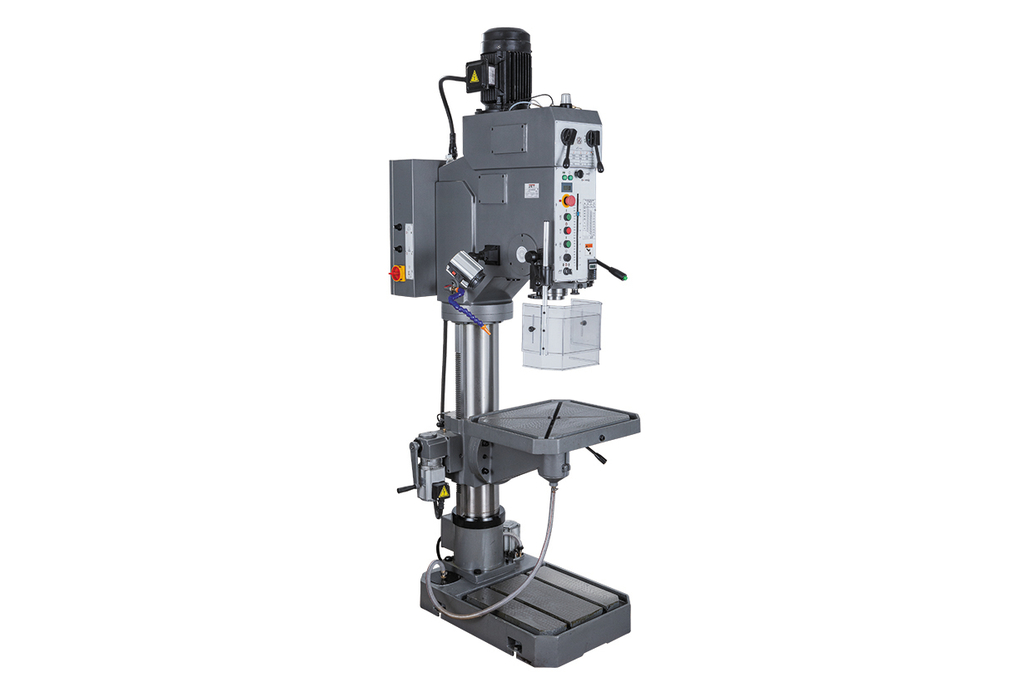

JET GHD-55PFAL Редукторный сверлильный станок 400В

Особенности:

• Аналог станка 2А150, 2H150 и 2C50
• Сверлильный станок для тяжёлых работ
• Мощный редукторный сверлильный станок
• Автоматическая подача пиноли шпинделя
• Изменение направления вращения шпинделя с помощью электромагнитной муфты кнопкой в рукоятках подачи

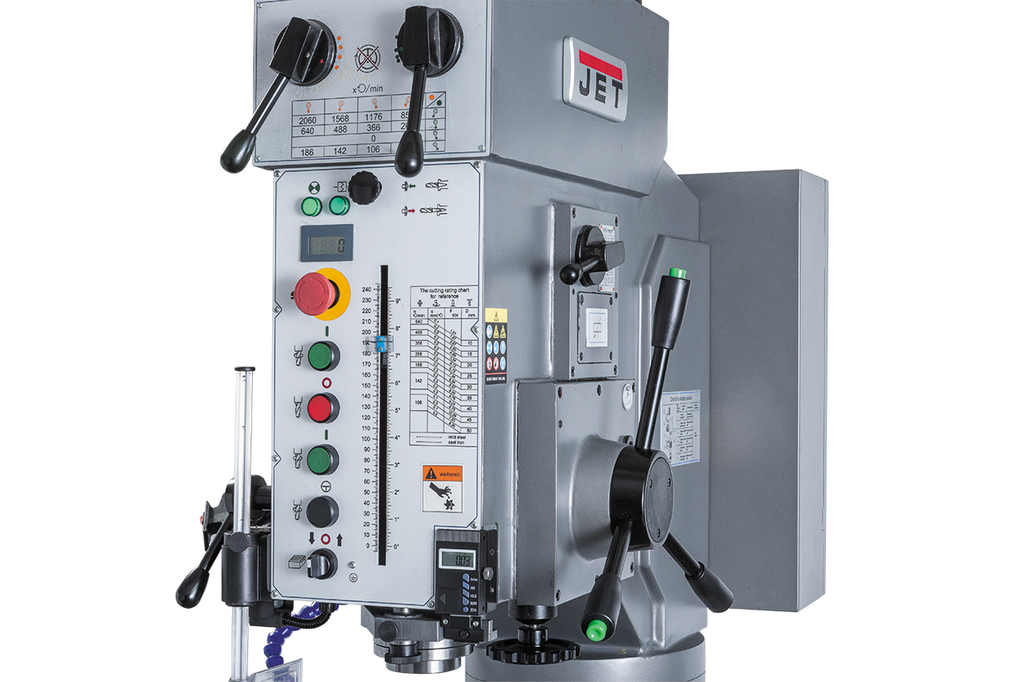

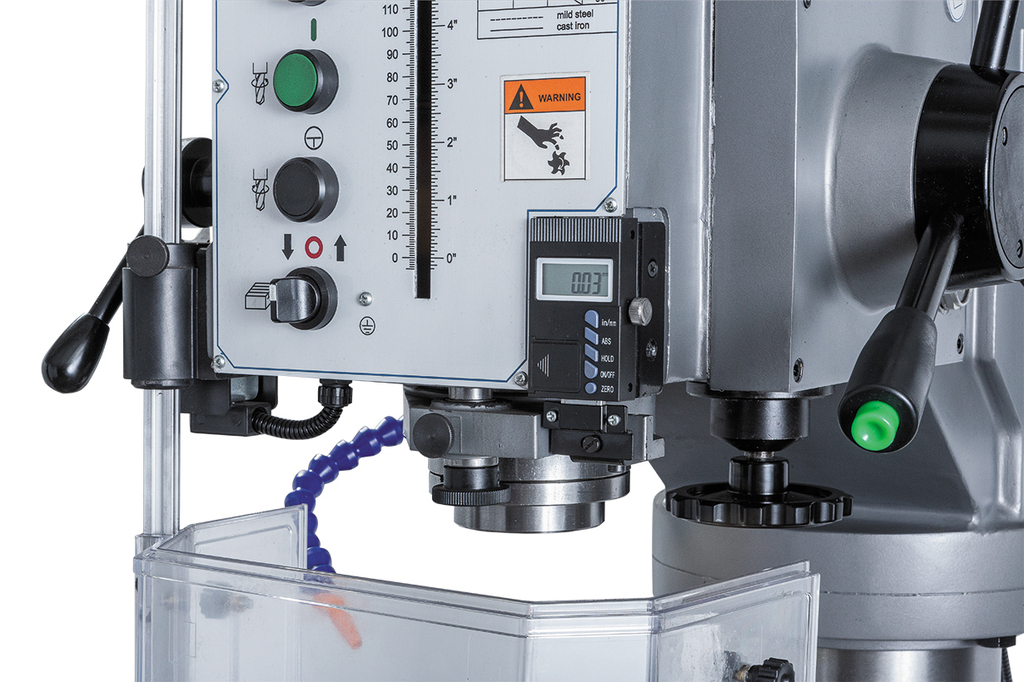

• Цифровая индикация частоты вращения и перемещения пиноли шпинделя
• Регулируемая предохранительная муфта
• Режим резьбонарезания

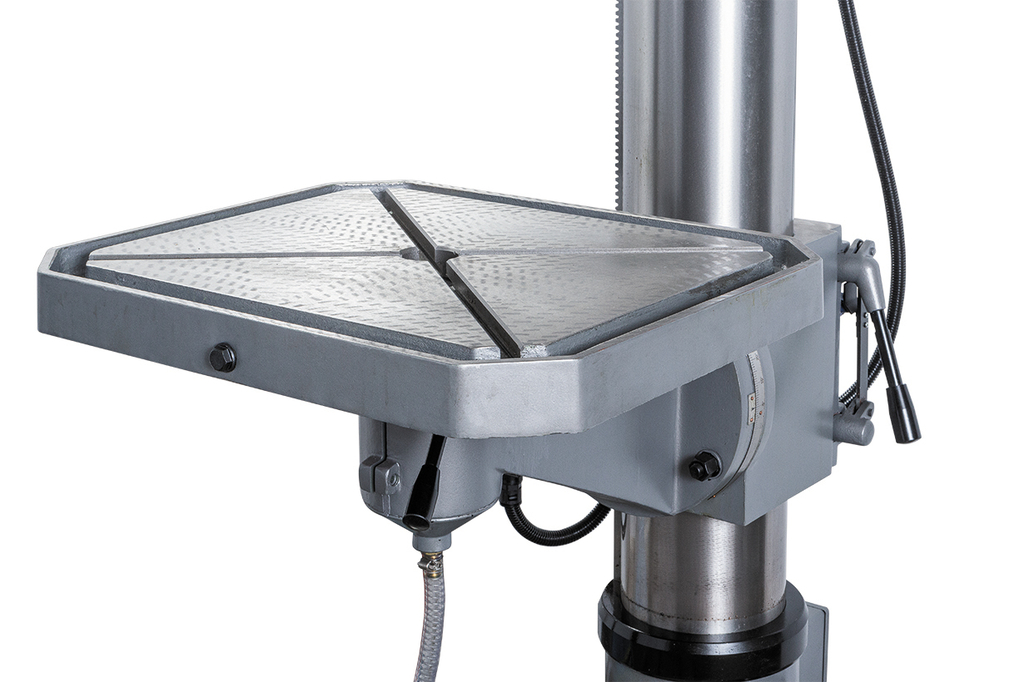

• Возможность наклона и перемещения по вертикали рабочего стола

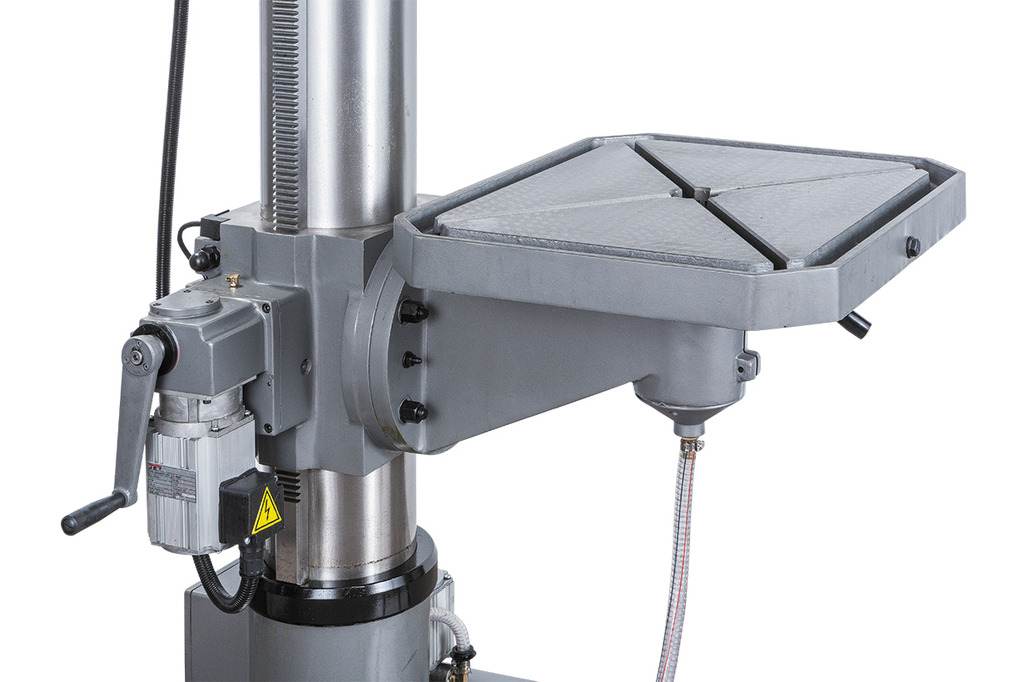

• Механизированное перемещение рабочего стола по вертикали

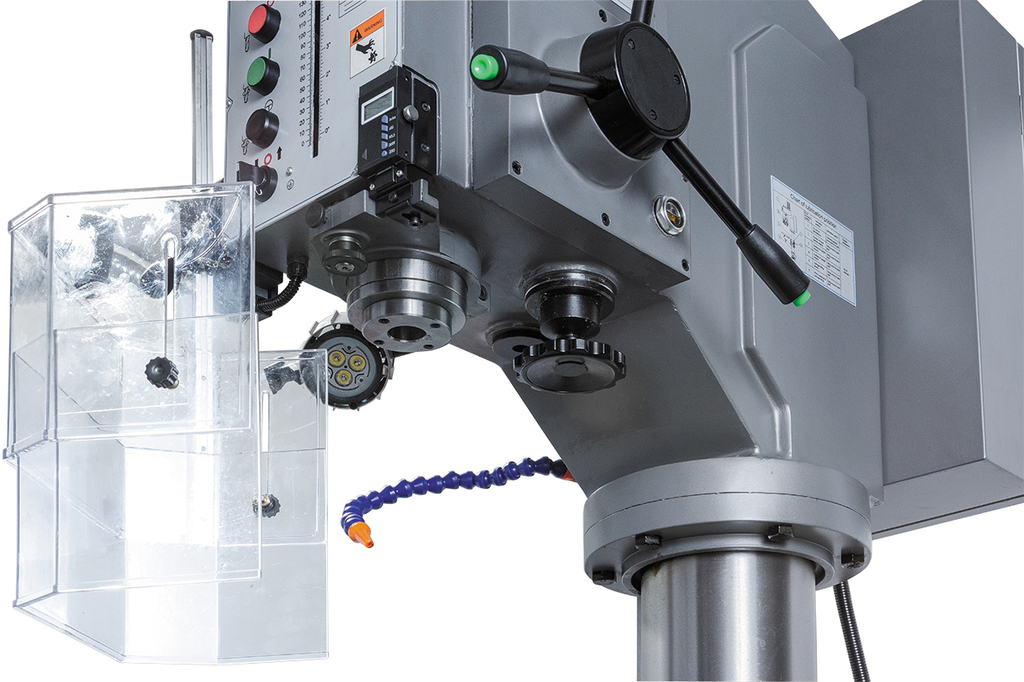

• Встроенная система подвода СОЖ

Редукторный вертикально-сверлильный станок GHD-55PFAL является обновленной моделью, пришедшей на смену, хорошо зарекомендовавшему себя сверлильному станку GHD-55PFA, который поставляется уже более 10-ти лет. Он пользуется большой популярность на крупных металлообрабатывающих заводах, в т.ч. при серийном производстве деталей. Мощный, надежный редукторный сверлильный станок для тяжелых работ с максимальным диаметром сверления до 50мм и диаметром нарезания резьбы до М30. Имеет функции автоматической подачи, режим резьбонарезания, возможность поворота рабочего стола и вращения во круг колонны, механизированного перемещения стола по вертикали и встроенной системы СОЖ. Эту модель можно рекомендовать как современную и более производительную замену станкам советской эпохи, произведенным на Стерлитамакском станкостроительном заводе типа 2А150, 2H150 и 2C50, а также подобным аналогам других производителей. Станок предназначен для выполнения операций сверления, рассверливания, зенкования, зенкерования и развертывания. Главный двигатель мощностью 3,0 кВт с надежной 12-ти ступенчатой коробкой скоростей, с частотой вращения шпинделя в диапазоне от 77 до 2060 об/мин и индикацией на цифровом табло. Модель GHD-55PFAL оснащена 4-х скоростной автоматической подачей пиноли шпинделя со скоростями 0,1/0,2/0,3/0,4 мм/об, которые позволяют обрабатывать различные виды отверстий на корректных режимах резания с использованием инструмента из быстрорежущих сталей и твердых сплавов. Станок оснащен функцией нарезания резьбы машинными метчиками при ручной подаче шпинделя. Изменение направления вращения шпинделя осуществляется с помощью электромагнитной муфты кнопкой в рукоятках подачи. Максимальный ход пиноли шпинделя составляет 240мм. Внушительная жесткость станка достигается за счет мощного чугунного основания размером 445х435мм с 2-мя параллельными Т-образными пазами шириной 18мм. В основание встроен бак и помпа для подачи СОЖ в зону резания. Массивный рабочий стол размером 570х480мм, изготовлен из высококачественного чугуна, имеет возможность вращения во круг своей оси и вокруг оси колонны на 360°. Наклон стола вправо и влево, осуществляется в пределах ±50°. Для закрепления приспособлений и заготовок предусмотрены 2 Т-образных паза, расположенные крест-накрест, с шириной пазов 14 мм.

Технические характеристики

Максимальный диаметр сверления сталь, мм	50
Макс. диаметр резьбы сталь	М30
Частота вращения шпинделя, об/мин	77 - 2060
Количество скоростей шпинделя	12
Тип привода	Коробка скоростей
Конус шпинделя	МК-4
Расстояние шпиндель-стол, мм	580
Расстояние шпиндель-основание, мм	1170
Вылет шпинделя, мм	360
Ход пиноли шпинделя, мм	240
Диапазон автоматических подачи, мм/об	0,1/0,2/0,3/0,4
Количество автоматических подач, шт	4
Диаметр стойки, мм	180
Размер стола, мм	570 x 480
Наклон стола вправо	50
Наклон стола влево	50
Размер Т-образного паза стола, мм	14
Количество Т-образных пазов стола, шт	2
Размер основания, мм	445 x 435
Размер Т-образного паза основания, мм	18
Количество Т-образных пазов основания, шт	2
Тип двигателя	Асинхронный
Мощность насоса СОЖ, кВт	0,18
Устройство подачи СОЖ	да
Автоподача	есть
Автореверс	есть
Мощность двигателя, кВт	3
Напряжение, В	400
Длина, мм	1140
Ширина, мм	620
Высота, мм	2405
Масса, кг	615
Масса в упаковке, кг	645

Комплектация

• Аналог станка 2А150, 2H150 и 2C50
• Сверлильный станок для тяжёлых работ
• Мощный редукторный сверлильный станок
• Автоматическая подача пиноли шпинделя
• Изменение направления вращения шпинделя с помощью электромагнитной муфты кнопкой в рукоятках подачи
• Цифровая индикация частоты вращения и перемещения пиноли шпинделя
• Регулируемая предохранительная муфта
• Режим резьбонарезания
• Возможность наклона и перемещения по вертикали рабочего стола
• Механизированное перемещение рабочего стола по вертикали
• Встроенная система подвода СОЖ

• Длина стола, мм 570 x 480
• Конус шпинделя МК-4
• Высота подъема, мм 580
• Модель GHD-55PFAL
• Type Редукторный сверлильный станок
