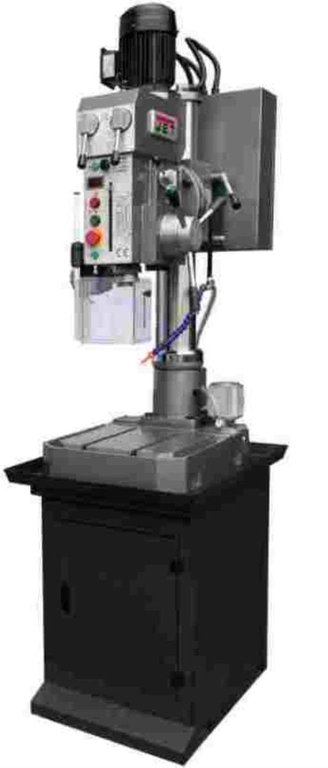

Редукторный сверлильный станок Jet GHD-35PFA (50000965T)

Редукторный сверлильный станок Jet GHD-35PFA - это надежное и мощное оборудование, которое поможет увеличить производительность вашего производства. Этот станок предназначен для сверления отверстий различного диаметра в металлических и деревянных деталях.

Особенности

• Мощный электродвигатель с регулировкой скорости
• Высокая точность сверления благодаря редукторной передаче
• Прочная и надежная конструкция
• Легкость в управлении и настройке
• Долгий срок службы

Преимущества

• Увеличение производительности производства
• Точное и качественное сверление
• Экономия времени и сил оператора
• Надежность и долговечность
• Широкий спектр применения

Назначение

Редукторный сверлильный станок Jet GHD-35PFA идеально подходит для использования в промышленных предприятиях, мастерских, автосервисах, мебельных цехах и других отраслях, где требуется точное и качественное сверление.

Сферы применения

Этот сверлильный станок можно использовать для сверления отверстий в металлических и деревянных деталях, изготовления мебели, металлоконструкций, автозапчастей и многого другого. Редукторный сверлильный станок JET GHD-35PFA 50000965T - настольный агрегат, который предназначен для интенсивного использования в промышленности, серийных производствах. Наличие интегрированной системы охлаждения инструмента и заготовки дает возможность непрерывно работать длительное время, не опасаясь перегрева и потери качества. Элементы управления станком расположены в одном месте, что обеспечивает удобство в работе. Входящая в комплектацию подставка имеет небольшую тумбу с замком, что обеспечивает надежную защиту хранимых предметов от постороннего доступа.

Описание редукторного сверлильного станка GHD-35PFA

• Настольный редукторный сверлильный станок
• Автоматическая подача пиноли шпинделя
• Изменение направления вращения шпинделя с помощью электромагнитной муфты кнопкой в рукоятках подачи
• Возможность наклона и перемещения по вертикали сверлильной головы
• Встроенная система подвода СОЖ
• Подставка входит в стандартную комплектацию

КОНТРОЛЬ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ JET GHD-35PFA

Перед началом работы прежде всего тщательно изучите Руководство по эксплуатации, полностью изучите конструкцию станка, его характеристики и требования, ознакомьтесь с расположением всех органов управления. - Перед началом обслуживания электрооборудования станка отключите его от питания. Электрооборудование должно содержаться в чистоте, для чего требуется регулярная чистка. Запрещается использовать моющие жидкости, такие как керосин, бензин, моющие средства и т.п. Согласно требованиям работы электромотора, колебания напряжения в сети не должны выходить за пределы ±10% от номинала. Обслуживание электрооборудования является очень важным для поддержания нормального рабочего состояния. - Максимальный крутящий момент станка равен 70 Нм. Максимальное усилие сопротивления подаче составляет 5000 Н. Превышение допустимого усилия подачи запрещено. Высокая частота вращения шпинделя с большой подачей плохо отражаются на долговечности станка. - Зенкер с тремя режущими кромками предпочтителен для зенкерования, использование обычного сверла для этих целей создаст вибрацию. Однако, результат можно улучшить, если уменьшить задний угол обычного сверла, применить два разных угла и снизить скорость резания и подачу. - При нарезании резьбы и частой смене направления вращения мотора его температура поднимается очень быстро. Следовательно, следует избегать быстрого и непрерывного нарезания резьбы. Рекомендуется не более восьми проходов метчика за минуту. Если мотор перегрелся, станок следует остановить. - Закройте кран подачи СОЖ при установке и снятии инструмента, установке и снятии заготовки, замерах заготовки, поскольку СОЖ в это время не нужна. Остановите насос подачи СОЖ, если эти операции займут более 10 минут. - Поскольку в системе шпинделя и подачи используются зубчатые передачи, не допускается изменять частоту вращения шпинделя или подачу во время работы станка, в противном случае это приведёт к повреждению шестерен, валов или других смежных деталей. - Не выдвигайте чрезмерно пиноль, вместо этого регулируйте высоту рабочего стола. Очищайте конус шпинделя и конус хвостовика инструмента каждый раз перед установкой. Запрещается использовать инструмент с некачественным, повреждённым или ржавым конусом хвостовика. - Внутри распределительной коробки должен находиться влагопоглотитель, необходимо регулярно ее очищать от пыли. Запрещается использовать бензин, керосин или дизельное топливо для очистки электрокомпонентов. Предлагаем использовать неразрушающую и негорючую жидкость, например, четырёххлористый углерод и т.п.

Смазка

Шестерни в сверлильной бабке смазываются консистентной смазкой, используется литиевая промышленная смазка №3, через 6 месяцев работы требуется замена смазки. Далее, раз в год требуется промывка и замена смазки в коробке подач, её шестерни также смазаны литиевой промышленной смазкой №3. Червячное колесо смазывается лёгкой смазкой, маслёнка должна быть внутри нижней части сверлильной бабки, требуется регулярная замена каждые 6 месяцев. При заливке масла его уровень должен быть чуть больше средней линии смотрового окна: избыток масла приведёт к переполнению.

Система охлаждения

 При обработке специальный насос подаёт СОЖ к режущему инструменту и заготовке. СОЖ хранится в ёмкости, расположенной на задней стороне основания. Поток СОЖ регулируется шаровым краном. Необходима регулярная промывка и очистка системы подачи СОЖ, кроме того, требуется регулярная замена СОЖ по фактическому состоянию.

Преимущества

• Высокое качество производимых работ;
• Удобен в работе;

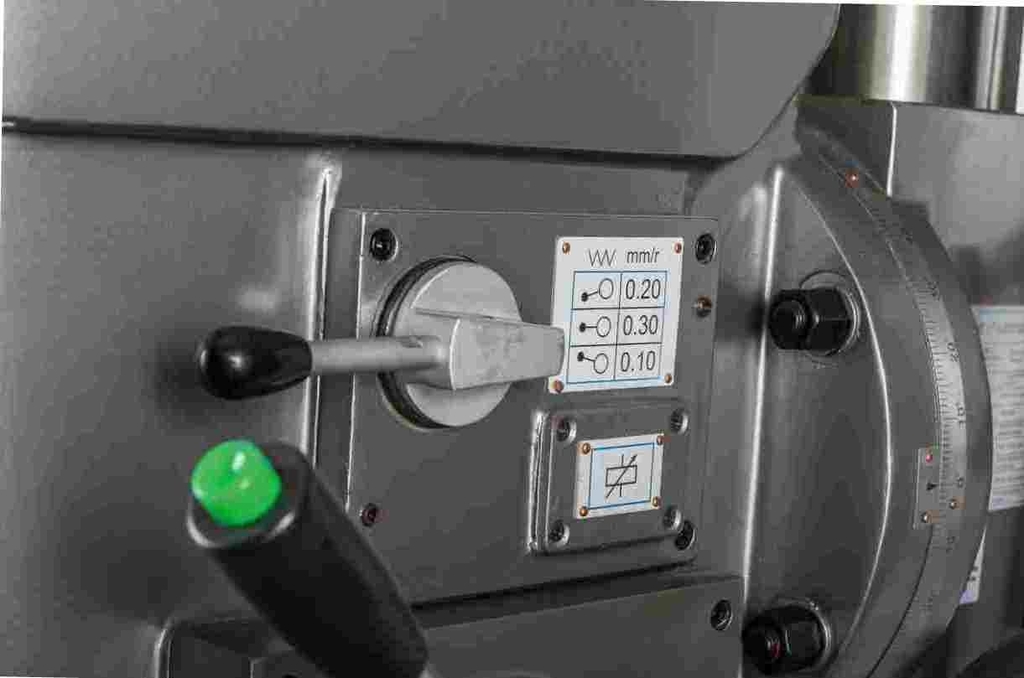

• Автоматическая подача пиноли шпинделя 0.1/0.2/0.3 мм/об;
• Перемещение головки 550 мм;
• Подставка входит в стандартную комплектацию;

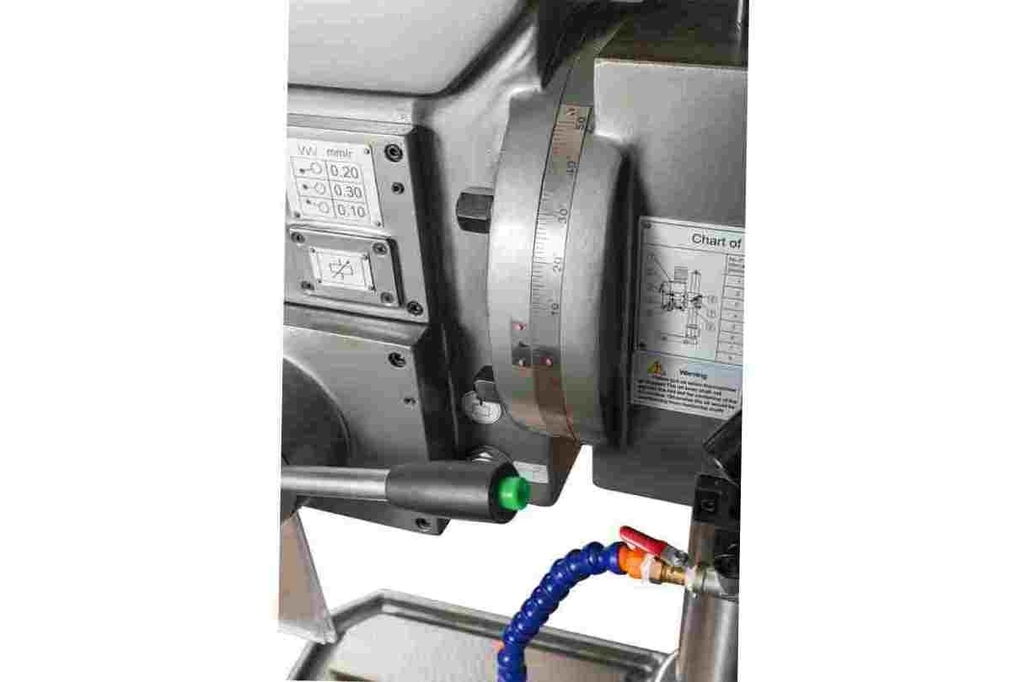

• Наклон головки ±45 ;
• Изменение направления вращения шпинделя с помощью механического переключателя;
• Встроенная система подвода СОЖ;
• Мощный электродвигатель;
• Максимальный диаметр сверления 35 мм;

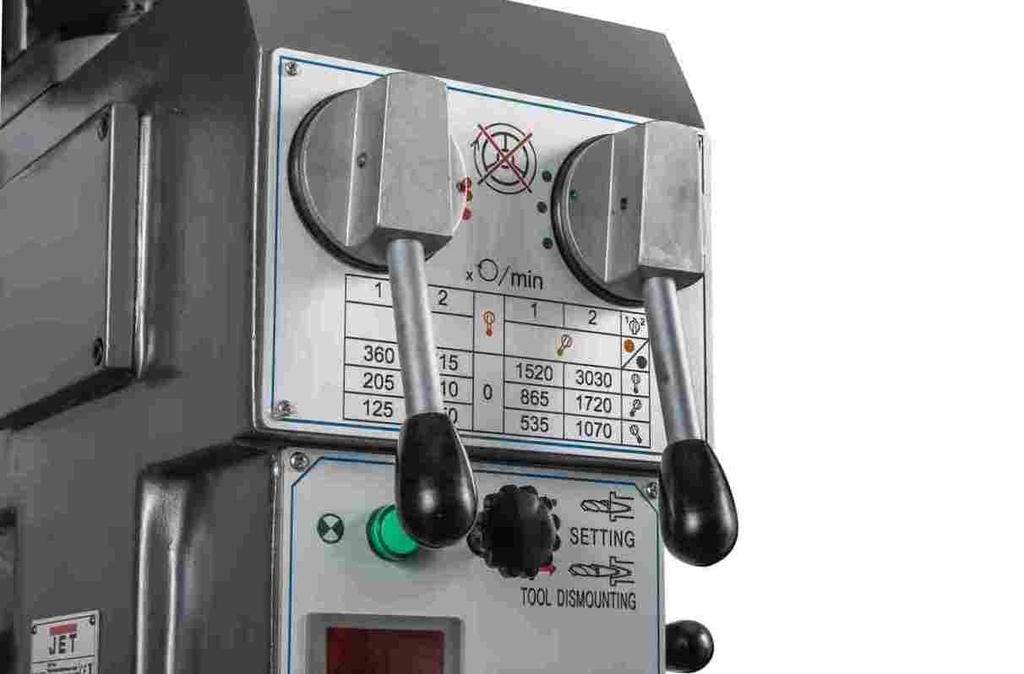

• Возможность регулировки скорости вращения шпинделя;
• Установка необходимой глубины сверления;
• Легкий доступ для обслуживания.

Технические характеристики GHD-35PFA

Особенности JET GHD-35PFA

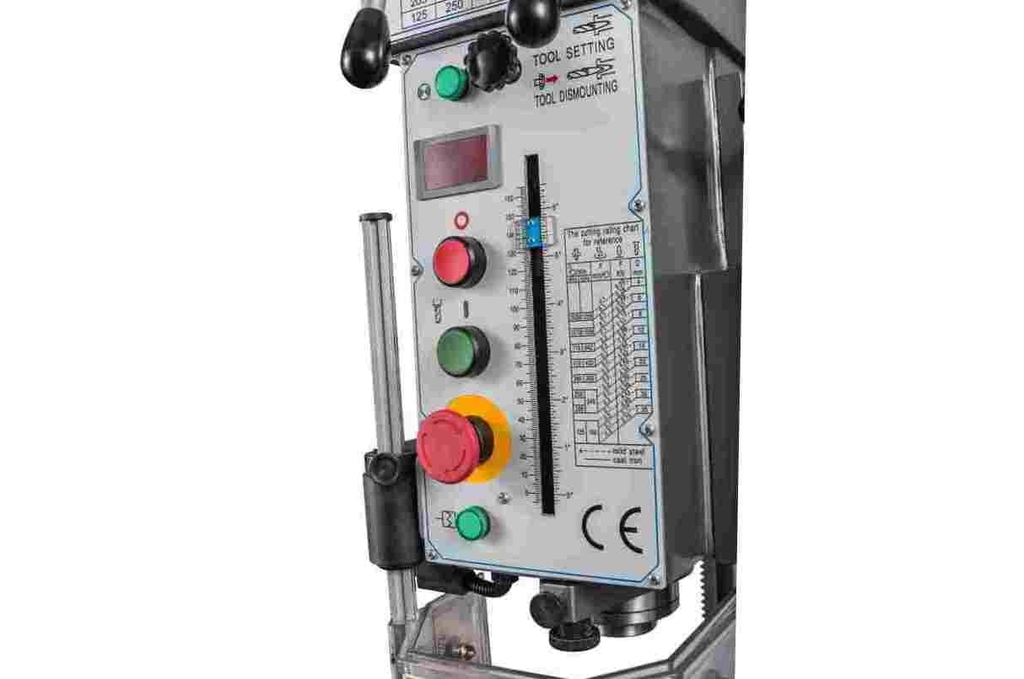

	Высокая точность Предусмотренная в конструкции шкала с ограничителем позволяет точно выставить глубину сверления.
	Аккуратность и точность в работе Глубина сверления регулируется и сам процесс идет очень плавно за счет большого удобного рычага.

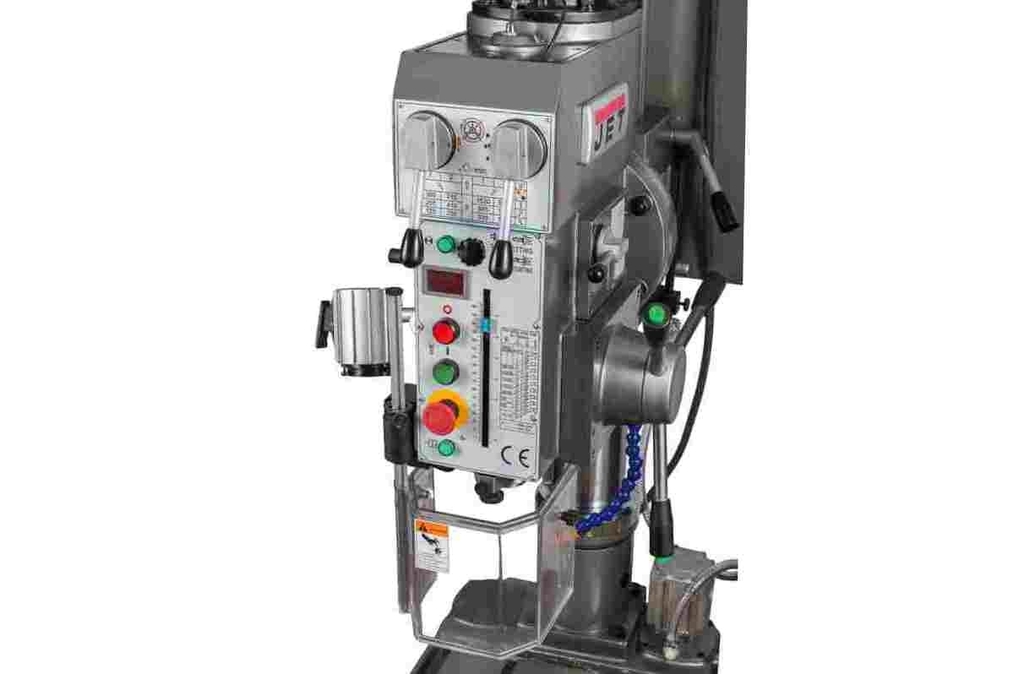

	Защитный кожух Прозрачный защитный кожух закрывает рабочую зону и предохраняет оператора от вылетающей стружки.
	Устойчивое положение Широкая платформа редукторного сверлильного станка JET GHD-35PFA 50000965T имеет специальные отверстия для крепления на поверхности, что обеспечивает устойчивое положение во время работы.

• Ø Сверления, мм 35
• Вылет шпинделя, мм 155
• Регулировка частоты вращения шпинделя Ступенчатая
• Конус шпинделя КМ4
• Реверс Нет
• Макс. обороты 3030
• Объем для доставки, м3 1.93
• Модель GHD-35PFA
• Производство Китай
• Type Редукторный сверлильный станок
