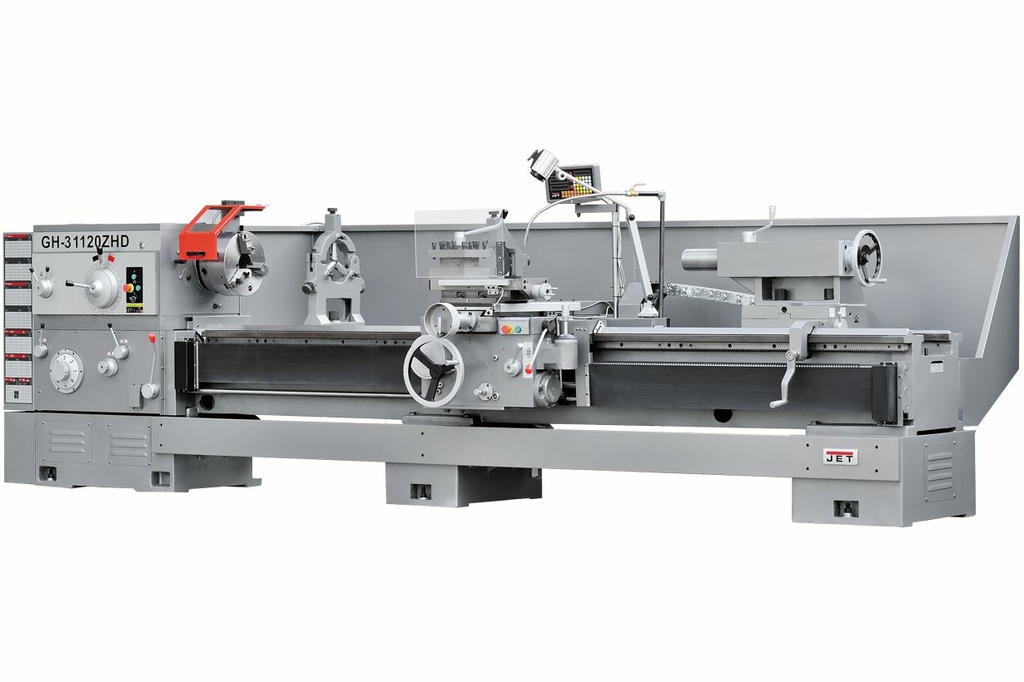

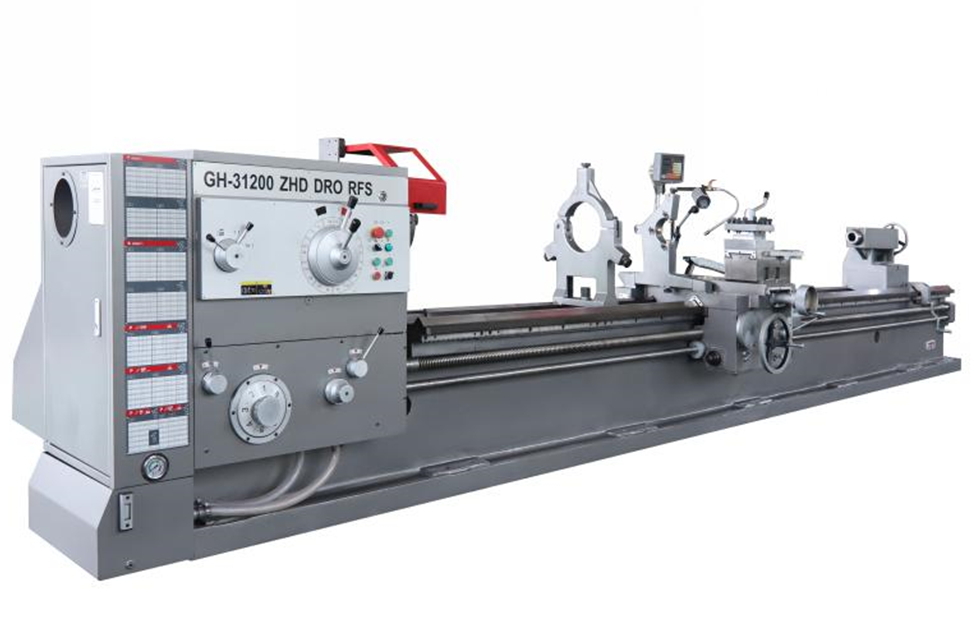

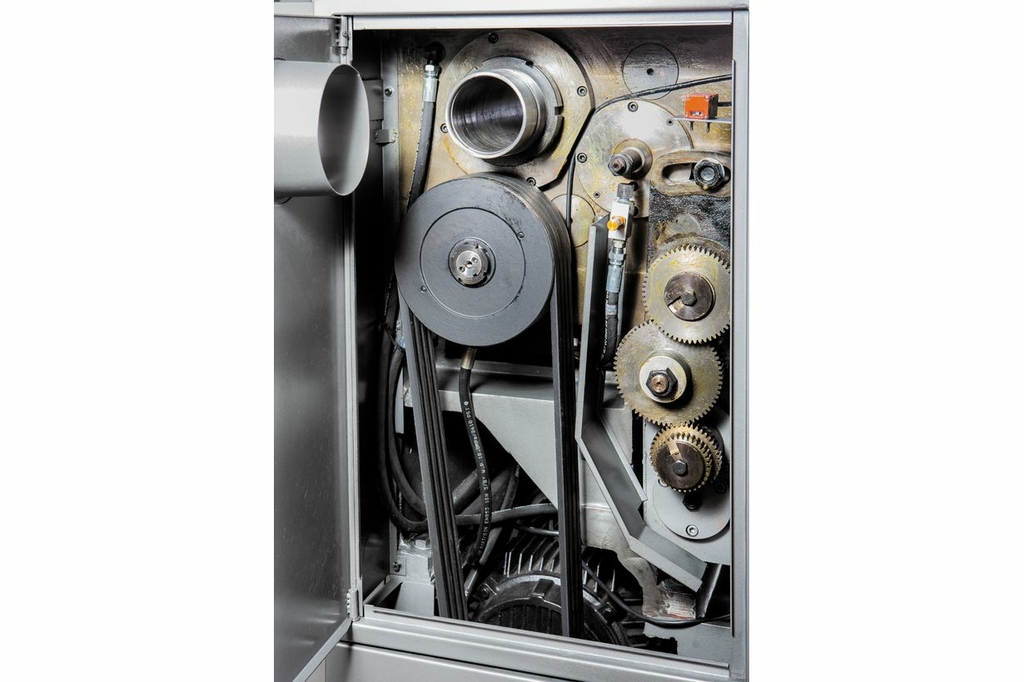

JET GH-31200 ZHD RFS Универсальный токарно-винторезный станок

Особенности:

• Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)

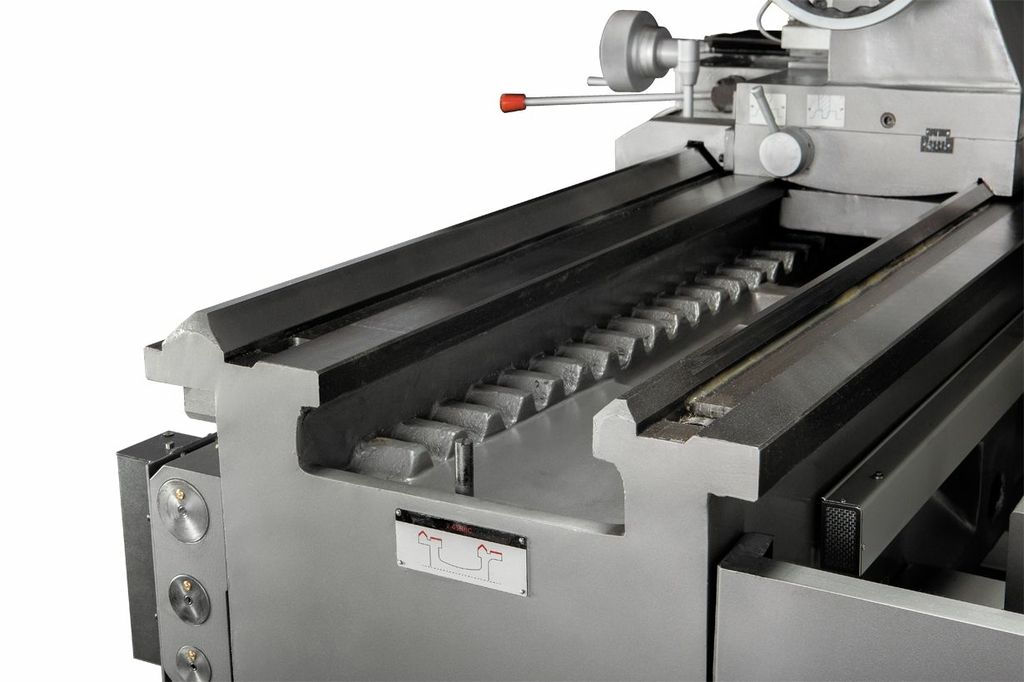

• Массивная станина станка из серого чугуна

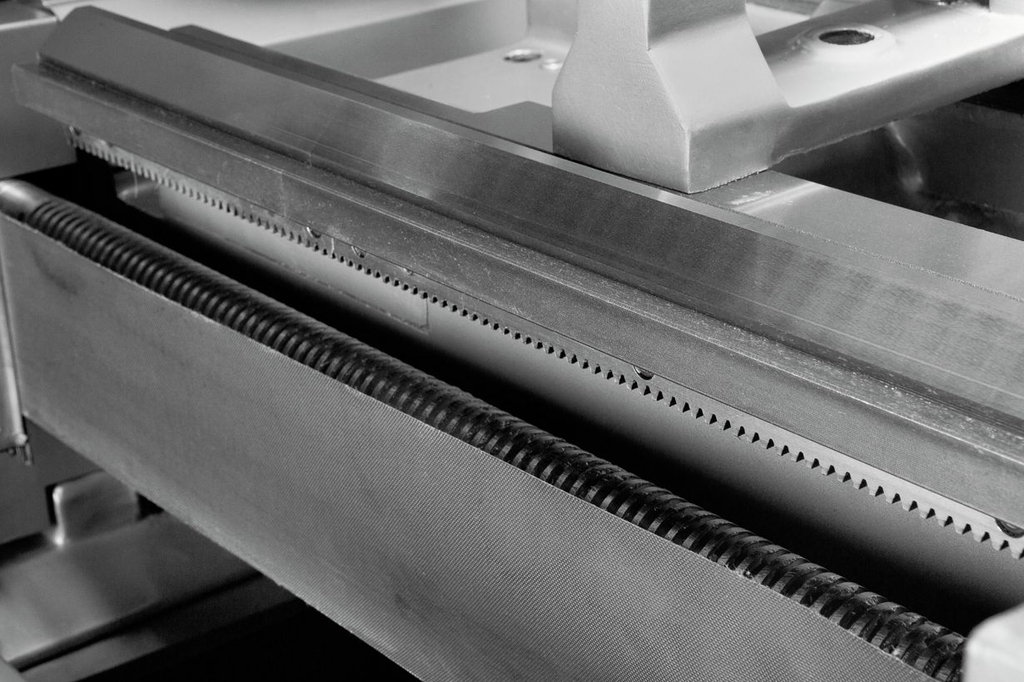

• Закаленные и отшлифованные направляющие станины
• Механизм плавного пуска защищает двигатель и увеличивает срок службы привода
• Увеличенный диаметр проходного отверстия
• Диапазон частот вращения шпинделя от 7,5 до 1000 об/мин
• Наличие съемного мостика для увеличения диапазона обрабатываемых деталей
• Коробка передач позволяет нарезать резьбу без замены шестерен

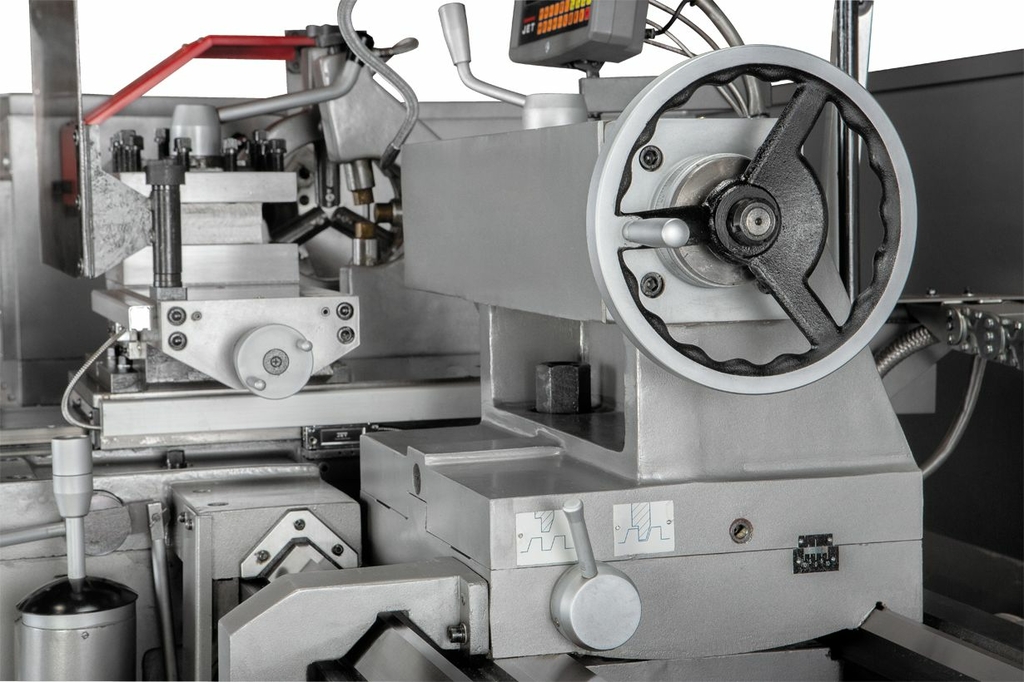

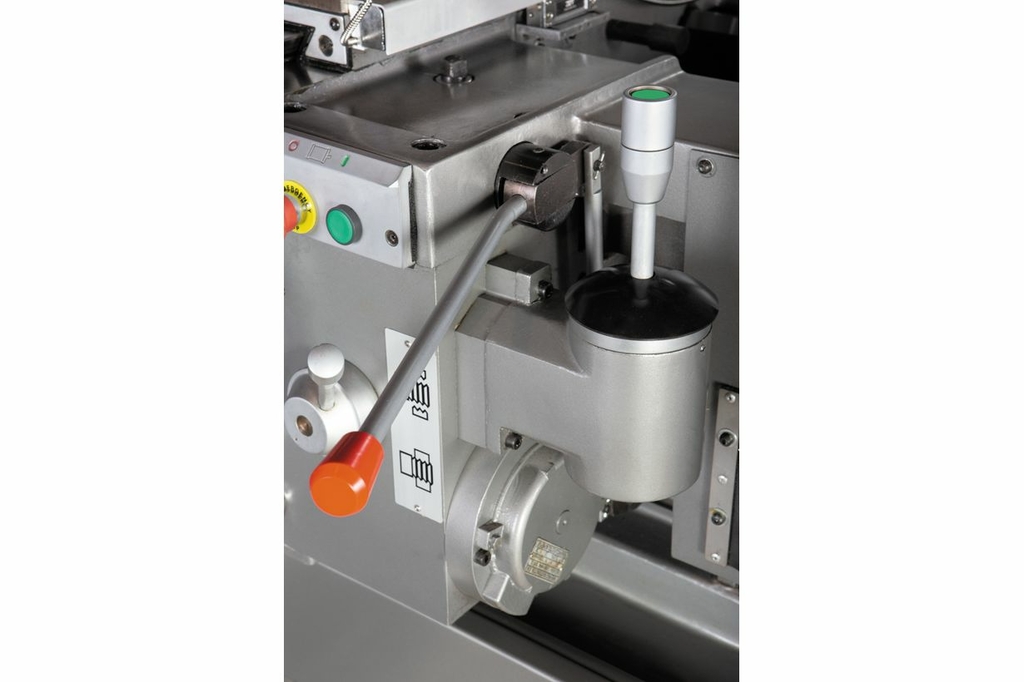

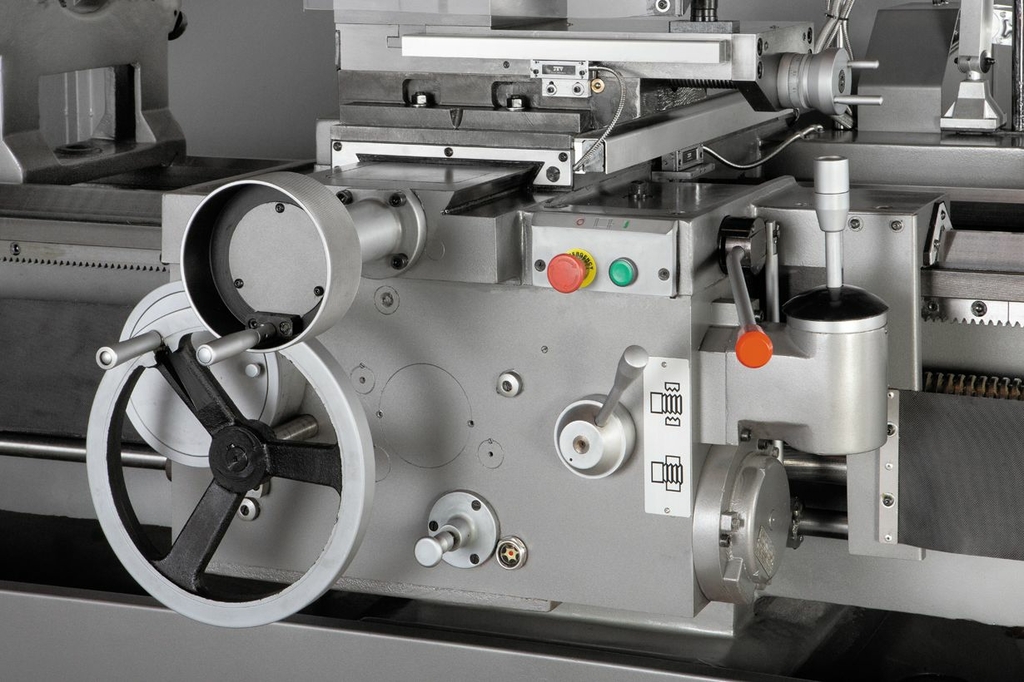

• Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
• Толчковый режим работы шпинделя
• Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
• Регулировка зазоров направляющих при помощи клиновых планок

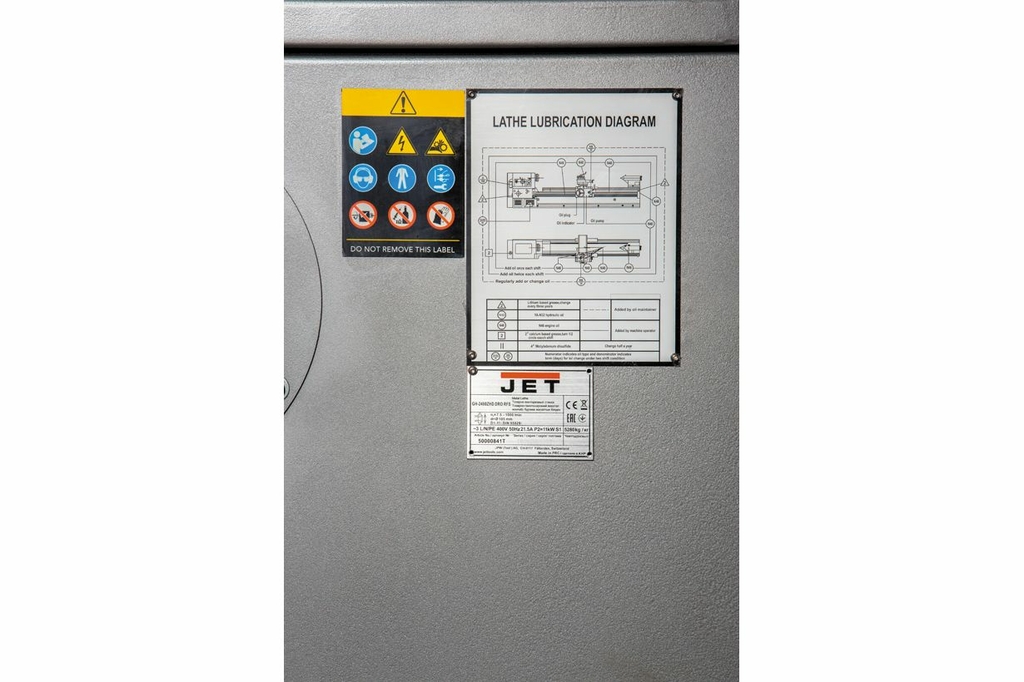

• Централизованная система подачи смазки продольного суппорта

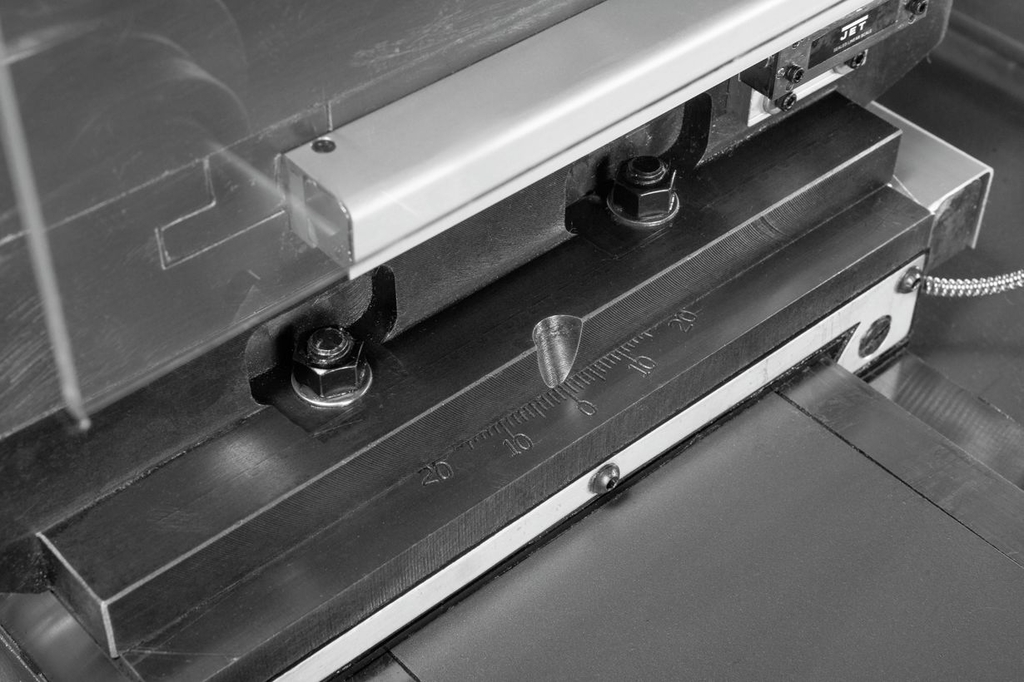

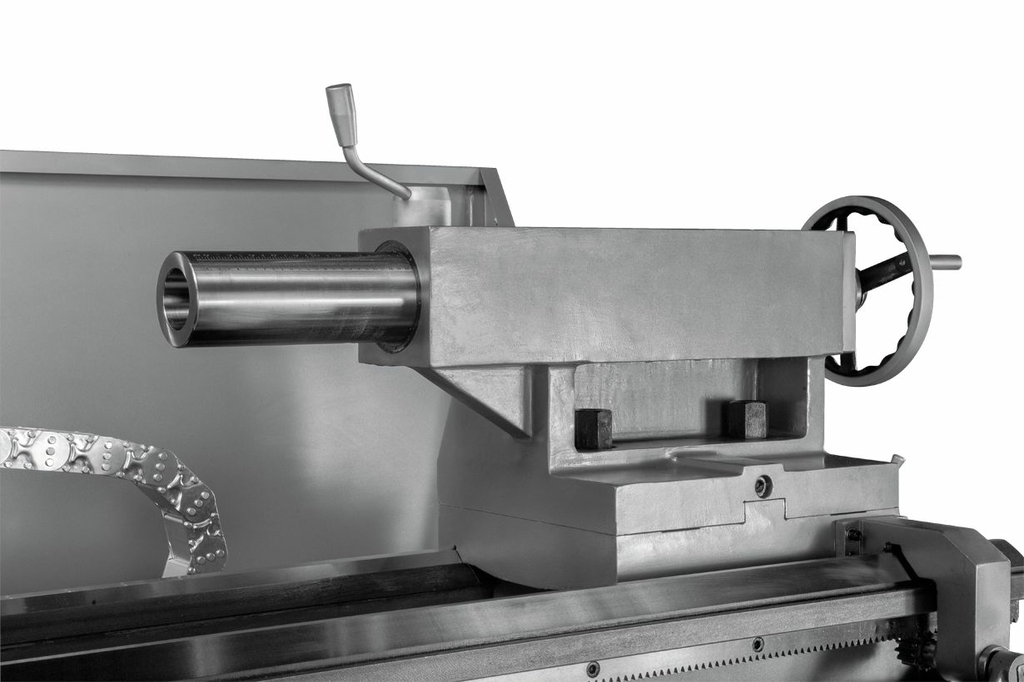

• Регулируемая в поперечном направлении задняя бабка для обточки конусов
• Передняя бабка с гидравлическим фрикционом
• Современный аналог 16К40, 1А64, ДИП-400 (1Д64)

GH-31200 ZHD DRO - старшая модель в линейке GH токарно-винторезных станков производства компании JET. Ее главная особенность - увеличенное расстояние между центрами - 5000 мм. Этот станок позволяет обрабатывать длинномерные заготовки увеличенного диаметра в условиях непрерывных промышленных нагрузок. Данное изделие ориентировано на эксплуатацию крупными мастерскими, предприятиями различного профиля, имеющих в своем распоряжении металлообрабатывающие подразделения, предприятиями авиационной отрасли и т.д. Сборка изделия на заводе-изготовителе осуществляется в соответствии со стандартом DIN 8606. Это обеспечивает соблюдение всех необходимых параметров соответствия и норм, а также наделяет станок обязательной гарантией на территории стран Таможенного союза. GH-31200 ZHD DRO справится с заготовками диаметром до 800 мм при обработке над станиной, до 1000 мм при снятии gap и до 510 при обточке над суппортом. С целью обеспечения запаса мощности при обработке тяжелых деталей и поддержания достаточного крутящего момента на шпинделе на станок установлен асинхронный двигатель мощностью (11 кВт). Частота вращения шпинделя может выбираться из предустановленных значений в диапазоне от 7,5 до 1000 об/мин. Коробка подач станка механическая, с заранее предустановленными режимами подачи по двум осям X и Z. Это позволяет быстро выбрать необходимые параметры обработки, в том числе при нарезке резьб различного типа. Как оборудование топ-класса, GH-31200 ZHD DRO комплектуется всеми необходимым для немедленного запуска его в работу, докупать что-либо для пуско-наладочных работ не потребуется. В комплект поставки уже входят два патрона, планшайбы, упорные центры, система подачи СОЖ, люнеты, лампа подсветки, регулируемые опоры для установки и многое другое. Принадлежности:

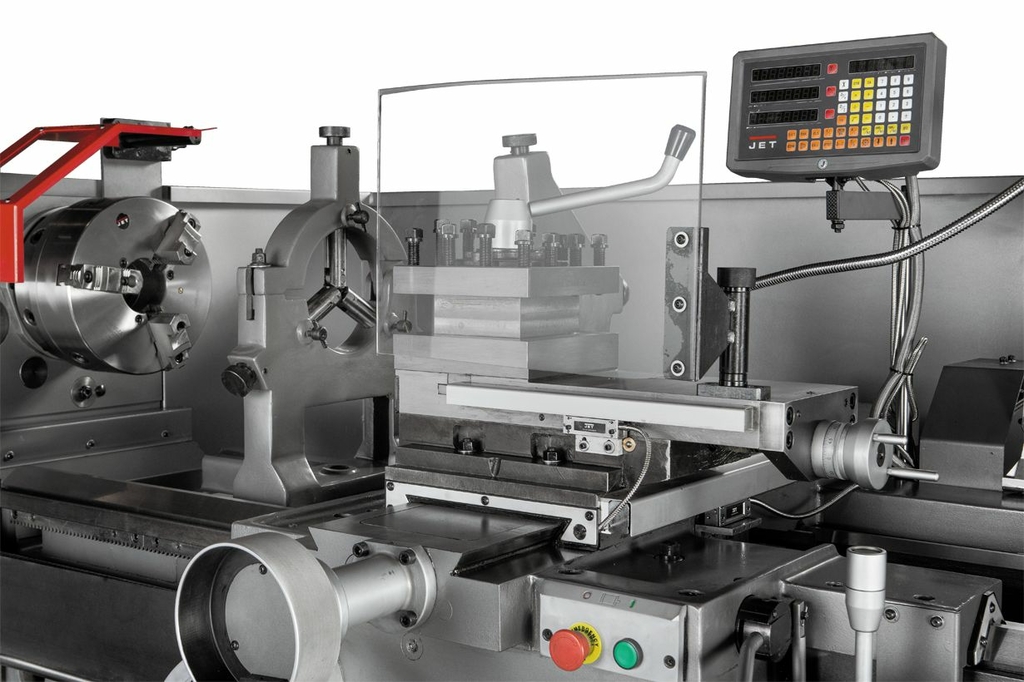

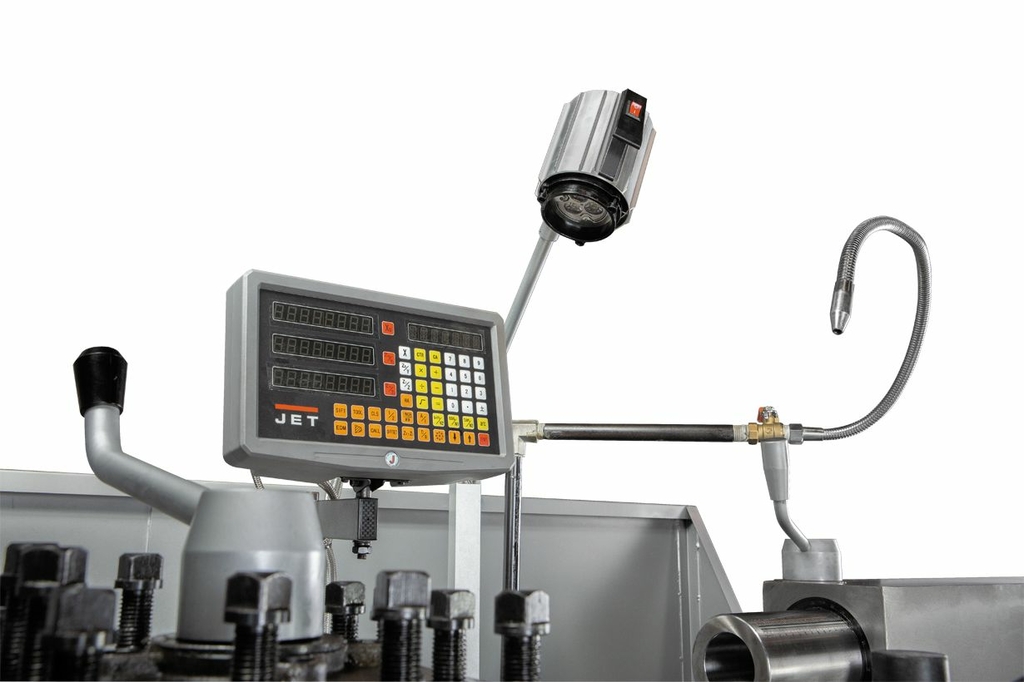

• УЦИ по 3 осям, точность измерения 0,005 мм, погрешность +/- 0,001 мм

Другие модели станков можно выбрать в разделе Универсальные токарные станки или здесь Купить токарный станок по металлу.

Технические характеристики

Напряжение, В	400
Диаметр обработки над станиной, мм	800
Диаметр обточки над поперечным суппортом, мм	510
Расстояние между центрами, мм	5000
Диаметр обточки над съемным мостиком, gap, мм	1000
Длина съемного мостика, мм	350
Ширина станина, мм	560
Ход поперечного суппорта, мм	440
Ход верхнего продольного суппорта, мм	200
Диапазон оборотов шпинделя, об/мин	7,5 - 1000
Количество скоростей шпинделя	18
Внутренний конус шпинделя	ø120 мм 1:20
Передний конец шпинделя	D1-11
Диаметр проходного отверстия шпинделя, мм	105
Диапазон продольной подачи, мм/об	0,05-24,32
Количество продольных подач	77
Диапазон поперечной подачи, мм/об	0,025-12,16
Количество поперечных подач	79
Диапазон метрической резьбы, мм	1 - 240
Количество метрических резьб	50
Диапазон дюймовой резьбы, TPI	19-1
Количество дюймовых резьб	30
Диапазон модульной резьбы, MP	0,5 - 120
Количество модульных резьб	53
Диапазон питчевой резьбы, DP	1 - 28
Количество питчевых резьб	24
Шаг продольного ходового винта, мм	12
Макс. размер инструмента, мм	32 x 32
Ускоренное перемещение продольного суппорта (каретки), м/мин	4
Ускоренное перемещение поперечного суппорта, м/мин	2
Внутренний конус пиноли задней бабки	МК-6

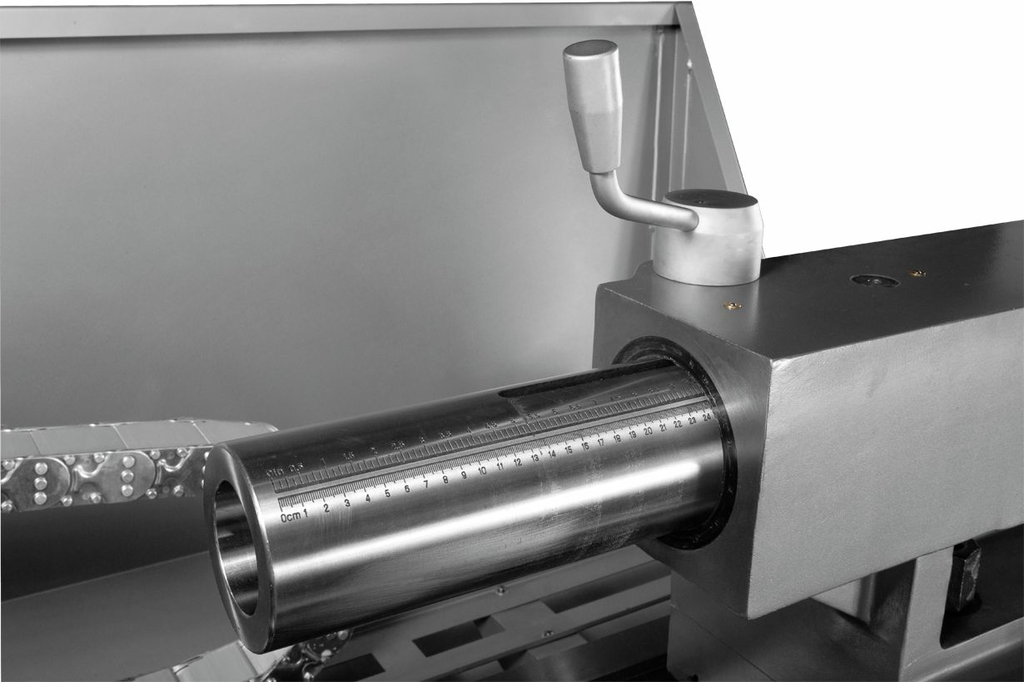

Ход пиноли задней бабки, мм	230
Наружный диаметр пиноли задней бабки, мм	100

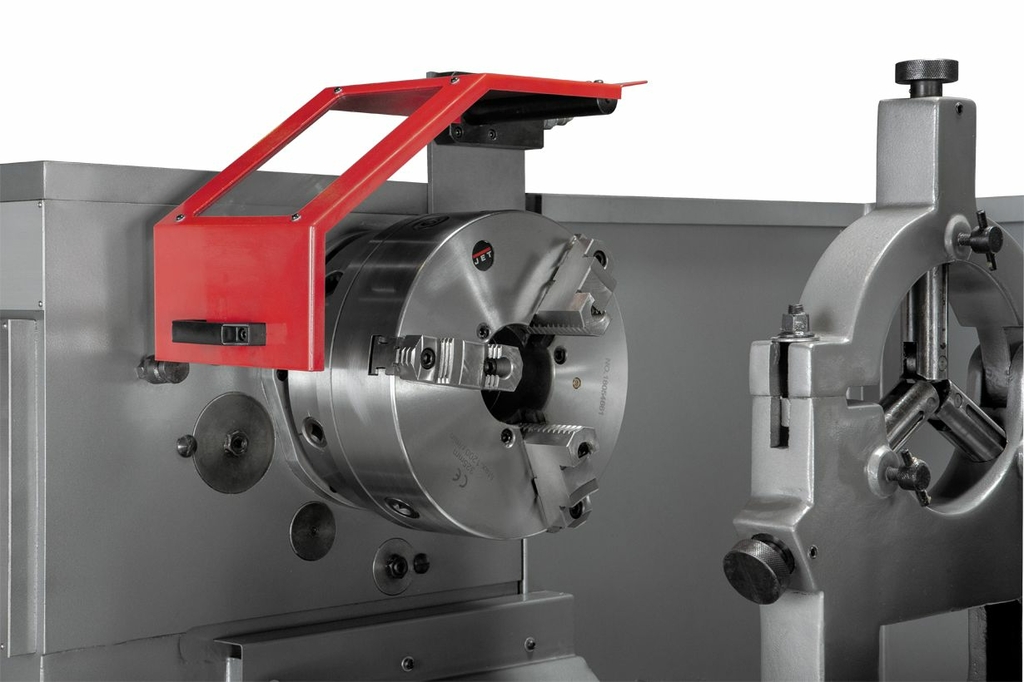

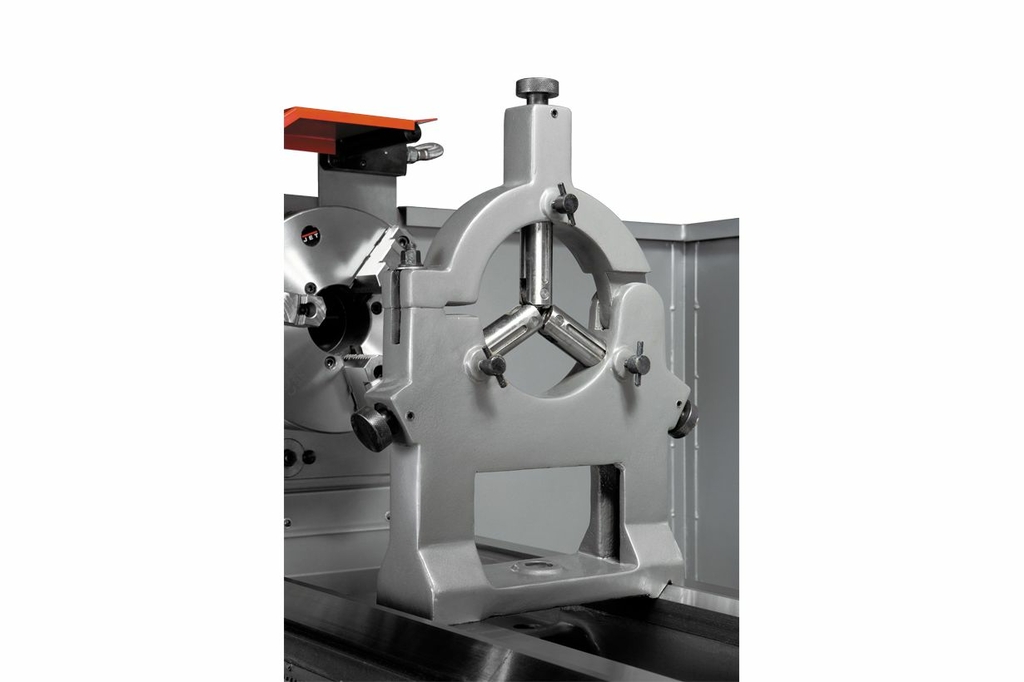

Диапазон неподвижного люнета, мм	30-240

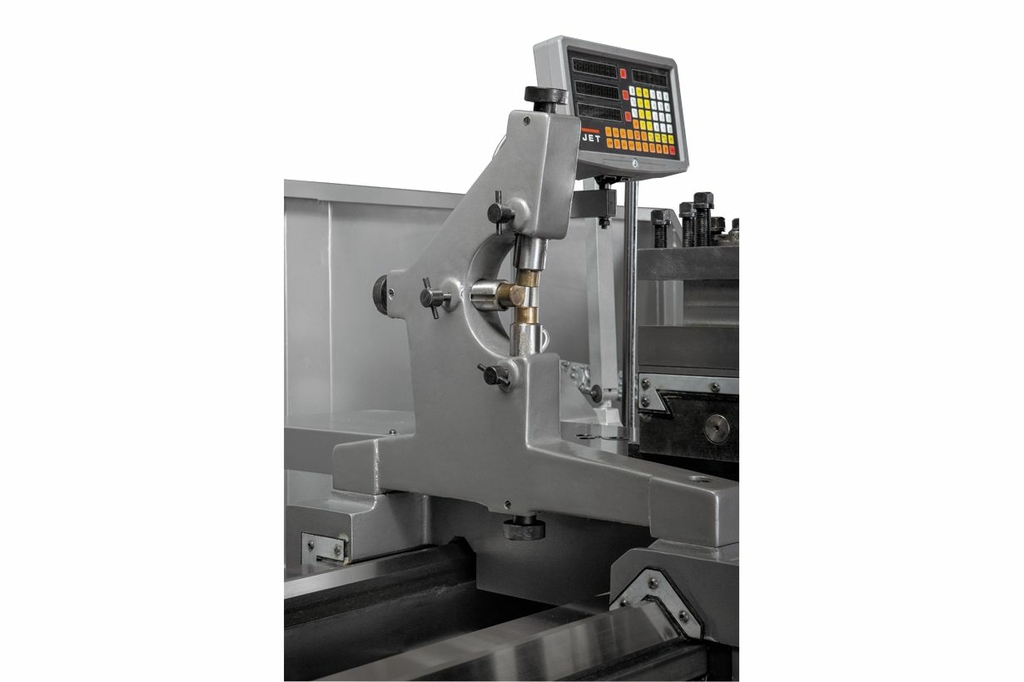

Диапазон подвижного люнета, мм	25-130
Объем бака СОЖ, л	65
Объём масла (ориентировочно), л	35
Параметры питающей сети	3~ 400 В, 50 Гц
Мощность главного двигателя, кВт	11
Мощность насоса СОЖ, кВт	0,09
Мощность двигателя быстрой подачи, кВт	1,1
Общая потребляемая мощность станка, кВт	16,4
Устройство защиты потребителя, А	50
Масса, кг	7470
Длина в упаковке, см	750
Ширина в упаковке, см	170
Высота в упаковке, см	230
Масса в упаковке, кг	6800

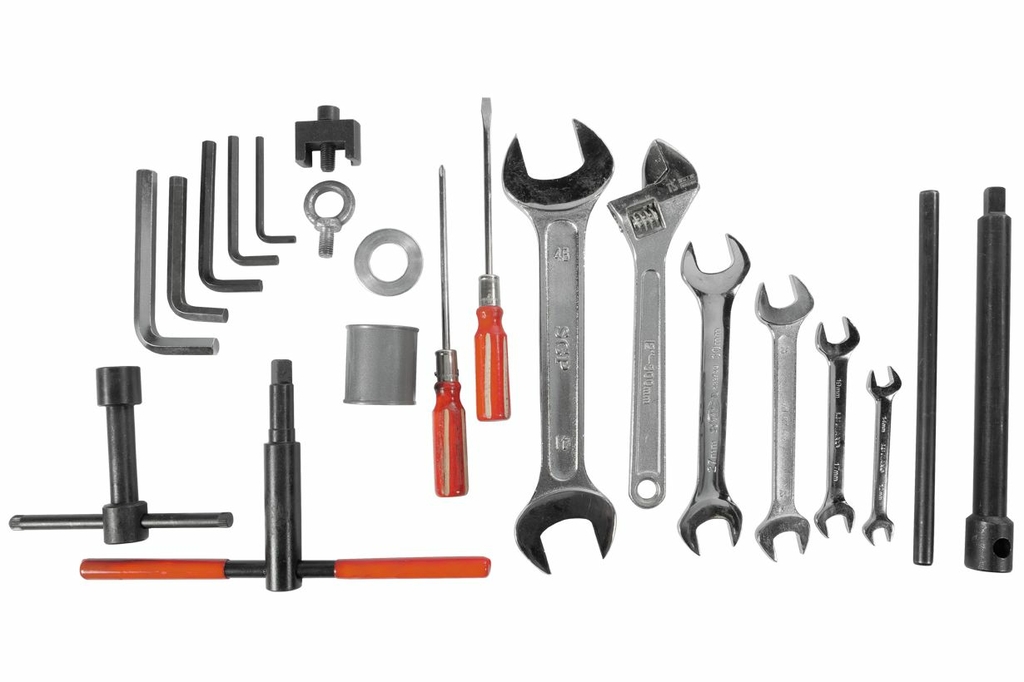

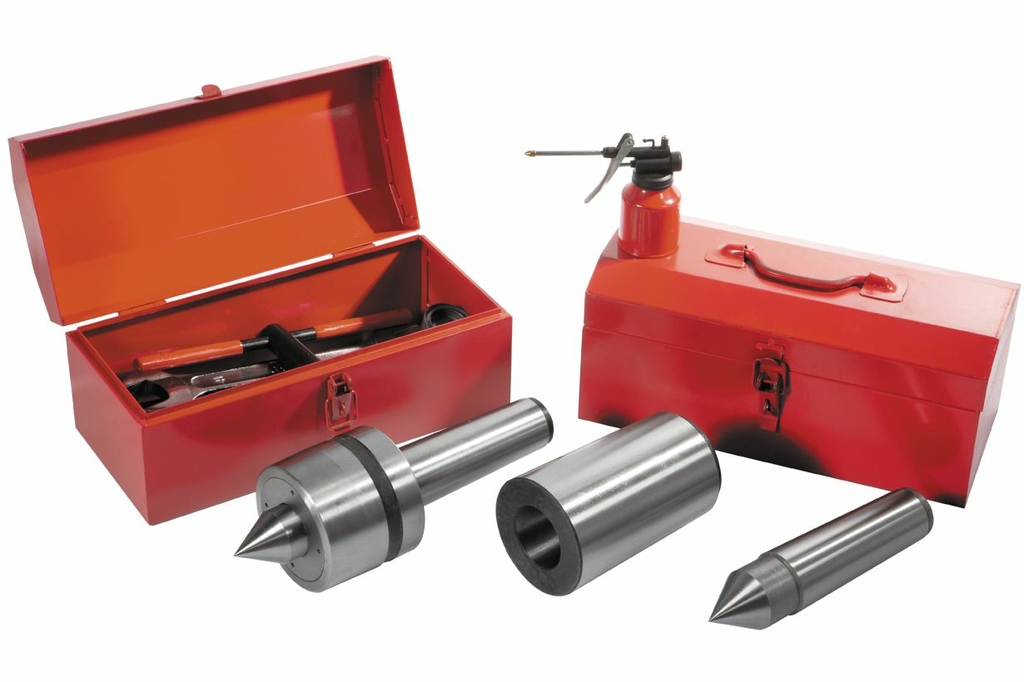

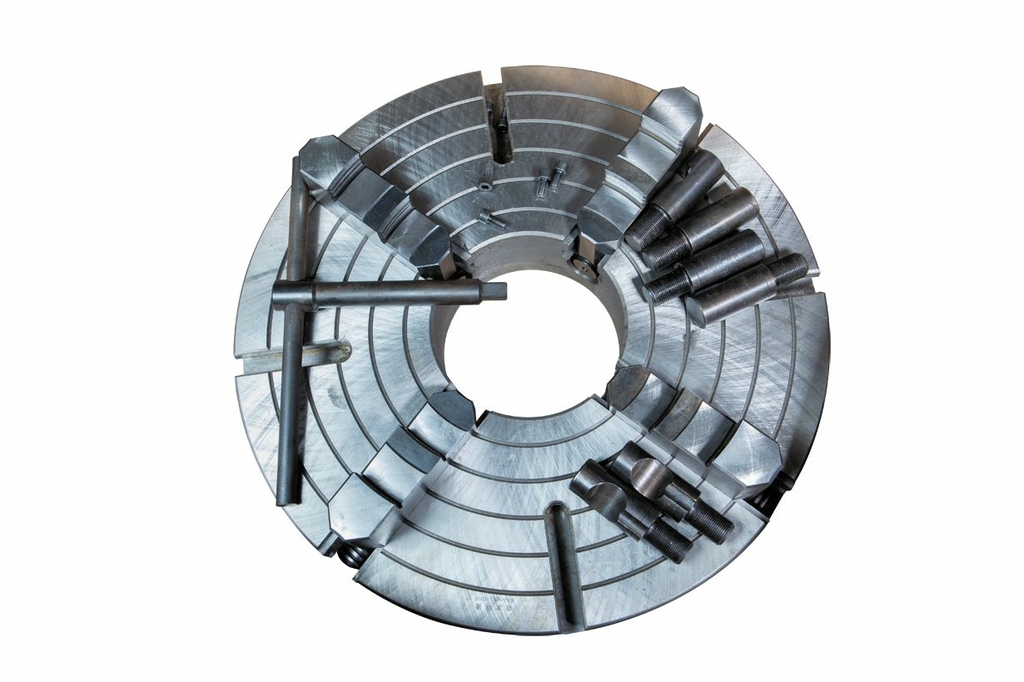

Комплектация

• Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)
• Массивная станина станка из серого чугуна
• Закаленные и отшлифованные направляющие станины
• Механизм плавного пуска защищает двигатель и увеличивает срок службы привода
• Увеличенный диаметр проходного отверстия
• Диапазон частот вращения шпинделя от 7,5 до 1000 об/мин
• Наличие съемного мостика для увеличения диапазона обрабатываемых деталей
• Коробка передач позволяет нарезать резьбу без замены шестерен
• Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
• Толчковый режим работы шпинделя
• Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
• Регулировка зазоров направляющих при помощи клиновых планок
• Централизованная система подачи смазки продольного суппорта
• Регулируемая в поперечном направлении задняя бабка для обточки конусов
• Передняя бабка с гидравлическим фрикционом
• Современный аналог 16К40, 1А64, ДИП-400 (1Д64)
