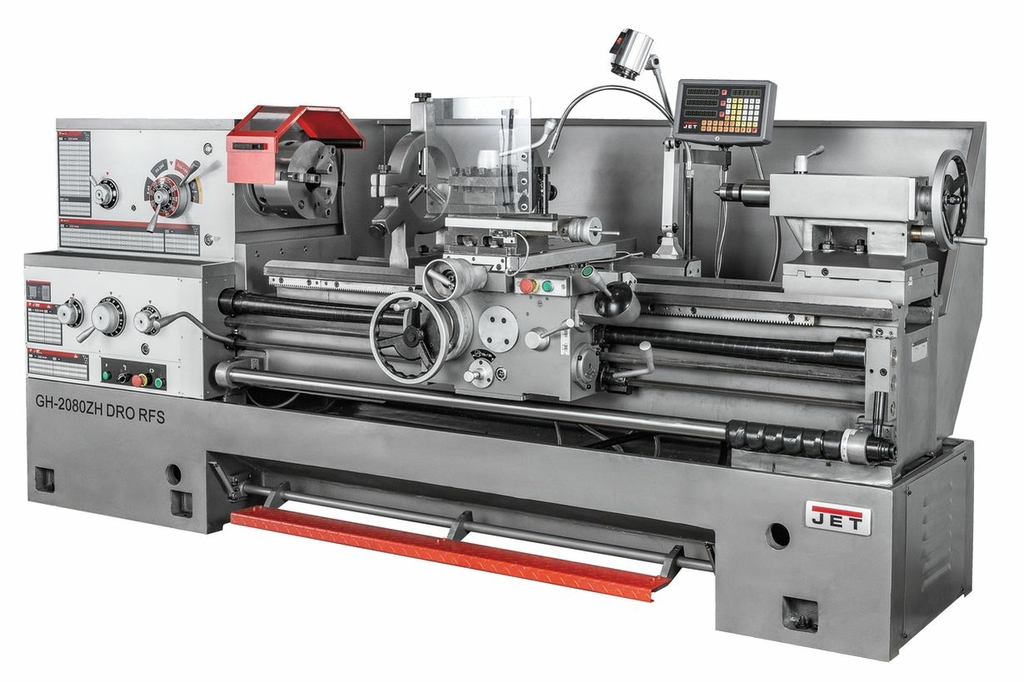

Токарно-винторезный станок серии JET GH-2080 ZH DRO

• Рукоятка включения шпинделя на передней бабке (прямое и обратное вращение)
• Передняя бабка с фрикционной муфтой

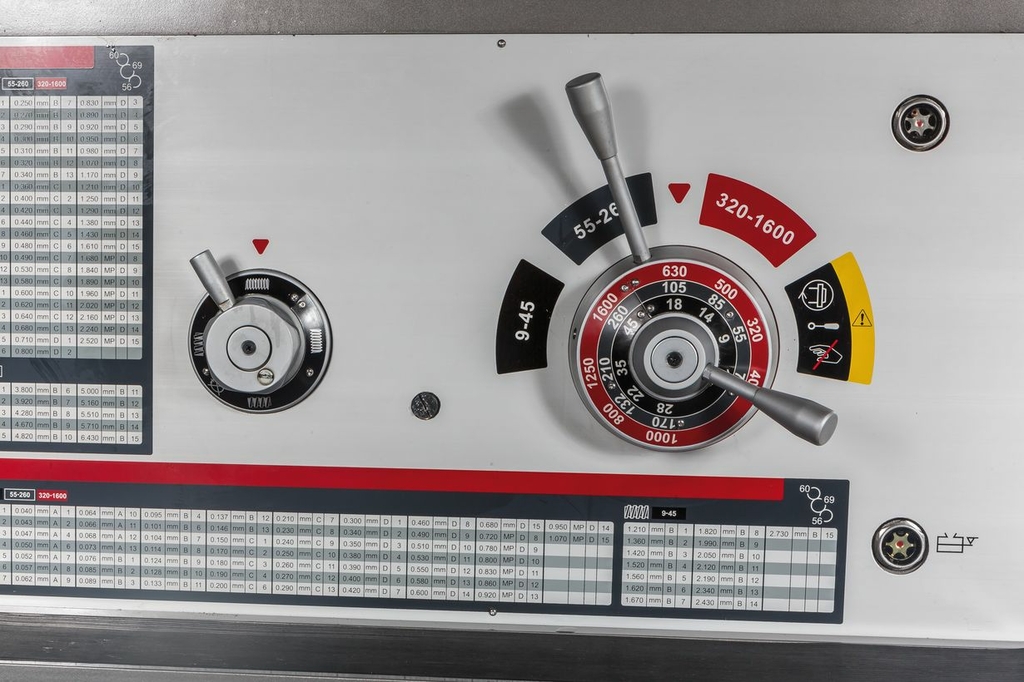

• Диапазон частот вращения шпинделя от 9 до 1600 об/мин, 24 скорости в каждом направлении
• Коробка подач позволяет нарезать резьбу без замены шестерен
• Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
• Эксклюзивный протокол приёмки JET с сертифицированными допусками по DIN 8606 (немецкий аналог ГОСТ 18097, класс точности «Н»).
• Массивная станина станка из серого чугуна
• Закаленные и отшлифованные направляющие станины
• Механизм привода шпинделя постоянно работает в масляной ванне
• Наличие съемного мостика (ГАП) для увеличения диапазона обрабатываемых деталей

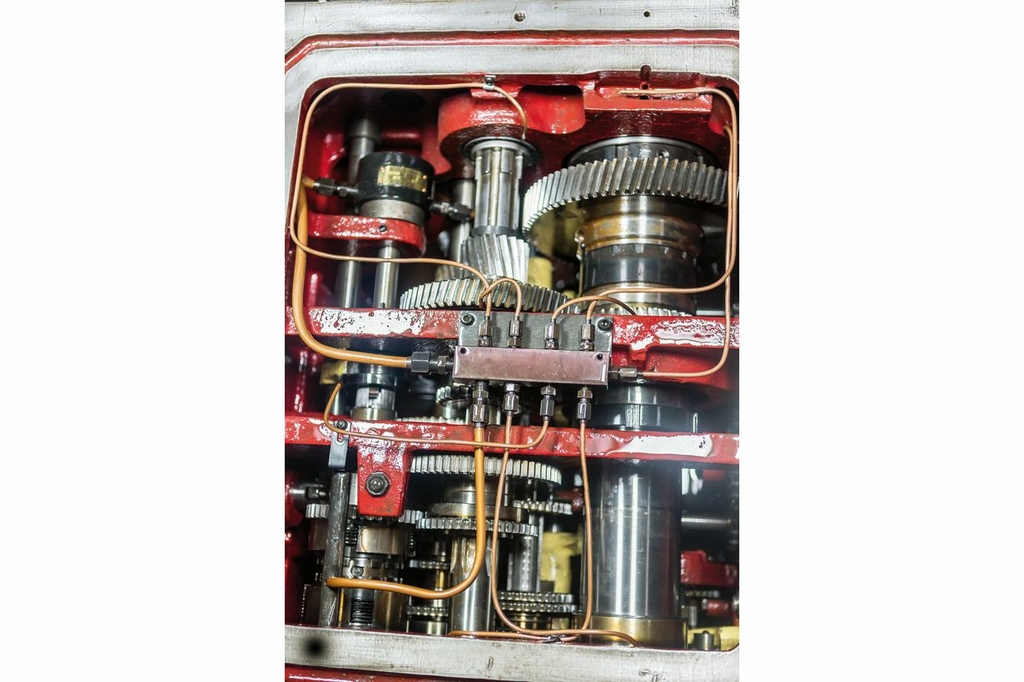

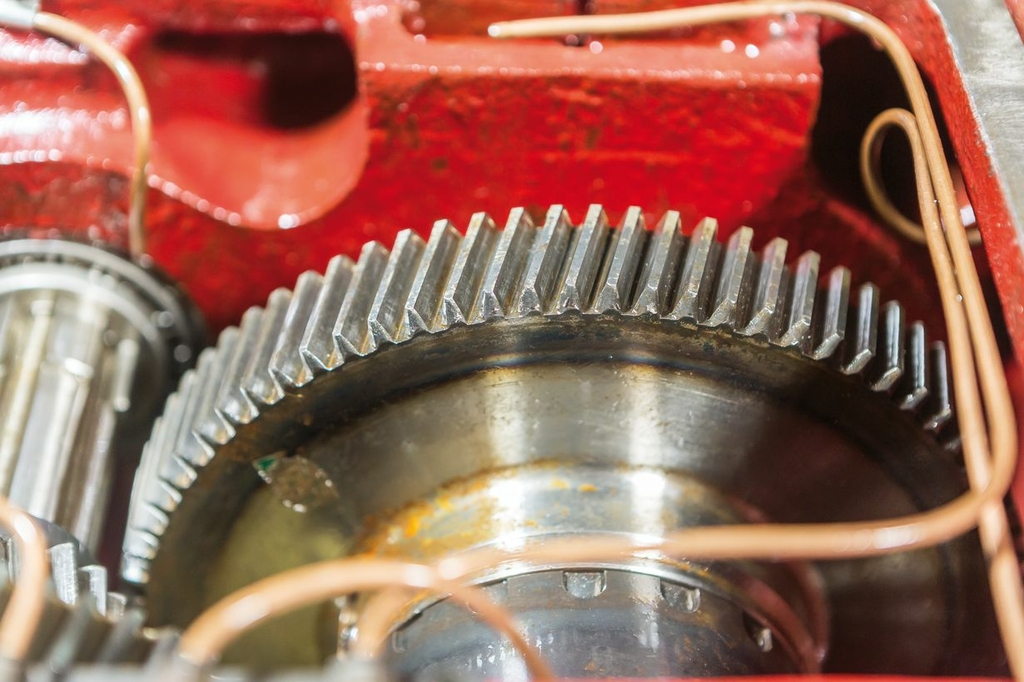

• Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
• Регулировка зазоров направляющих при помощи клиновых планок
• Централизованная система подачи смазки продольного суппорта
• Регулируемая в поперечном направлении задняя бабка для обточки конусов
• Отключение продольной подачи суппорта в заданной точке: управляющий вал на 6 позиций
• Полноценный современный аналог 16К20, 16К25 и 16Д20

Универсальный токарно-винторезный станок GH-2080 ZH DRO производства компании JET поставляется с завода в расширенной комплектации: система подачи СОЖ, УЦИ, люнеты, планшайба, 4-х кулачковый патрон, переходная втулка, вращающийся и не вращающийся центры, опоры для выставки, набор инструмента для обслуживания и лампа освещения уже входят в заявленную стоимость. Это позволяет свести к минимуму время подготовки станка ко вводу в эксплуатацию и существенно сэкономить на комплектующих. Станок справится с заготовками диаметром до 500 мм при обточке над станиной (до 700 мм при снятии gap-мостика до 310 мм над поперечным суппортом. У данной модели расстояние между центрами увеличено до 2030 мм, для сокращения времени на установку и подгонку заготовок предусмотрен ускоренный режим перемещения суппорта. У GH-2080ZH DRO предустановлено 24 позиции скорости шпинделя в диапазоне от 9 до 1600 об/мин. Минимальный скоростной режим применяется для нарезания резьбы плашкой. Коробка подач станка имеет 80 режимов автоматических продольных и поперечных подач, что обеспечивает возможность нарезки всех известных типов резьб с высокой точностью и скоростью (частота биения на шпинделе у данной модели не превышает 9 микрон). GH-2080ZH DRO оборудован режимом толчкового пуска для облегчения смены скоростей оператором. Станок помещен на чугунную станину, которая служит для уменьшения уровня вибраций и эффективного теплоотвода от инструмента и шпинделя.

Технические характеристики

Диаметр обработки над съёмным мостиком, мм	720
Длина съёмного мостика, мм	200
Диаметр обработки над суппортом, мм	310
Частота вращения шпинделя, об/мин	9-1600
Количество скоростей шпинделя	24
Конус шпинделя	МК7
Присоединение шпинделя (зажимной эксцентрик)	DIN 55029 D1-8
Отверстие шпинделя, мм	Ø80
Диапазон продольных подач, мм/об	0,063–6,43
Количество продольных подач	80
Диапазон поперечных подач, мм/об	0,027–2,73
Количество поперечных подач	80
Диапазон метрических резьб, мм	1-224
Количество метрических резьб	46
Дюймовая резьба, tpi	28 – 1/8
Количество дюймовых резьб	48
Модульная резьба, mp	0,5 – 112
Количество модульных резьб	42
Диапазон питчевых резьб, dp	56 – 1/ 4
Количество питчевых резьб	45
Шаг ходового винта, мм	12
Макс. размер инструмента, мм	32x32
Ход поперечного суппорта, мм	310
Ход верхнего суппорта, мм	145
Ускоренное перемещение продольного суппорта, м/мин	4,5
Ускоренное перемещение поперечного суппорта, м/мин	2
Конус пиноли задней бабки	MK5
Ход пиноли задней бабки, мм	150
Поперечный ход задней бабки, мм	±15
Диаметр неподвижного люнета, мм	50-200
Диаметр подвижного люнета, мм	18–100
Ширина станина, мм	405
Номинальный ток, а	18
Кабель подключения	(H07RN-F) 4x4мм²
Внешний предохранитель, а	25
Мощность насоса сож, квт	0,09
Объем бака сож, л	15
Диаметр обработки над станиной, мм	500
Расстояние между центрами, мм	2000
Мощность главного двигателя, квт	7,5 (10 л.с.) S1
Тип станка	Металл
Напряжение, в	400
Страна производителя	Китай
Длина, мм	3500
Ширина, мм	1280
Высота, мм	1300
Масса, кг	3250
Длина в упаковке, см	330
Ширина в упаковке, см	116
Высота в упаковке, см	210
Масса в упаковке, кг	3400

Комплектация

• 6 регулировочных опор
• Защитное ограждение
• Защита резцедержателя
• Защита патрона с концевым выключателем
• Трехкулачковый патрон 250мм с базовыми и обратными кулачками
• 4-кулачковая планшайба 320мм
• Зажимная шайба 400мм
• 4-х позиционный резцедержатель с функцией поворота
• Неподвижный люнет
• Подвижный люнет
• Ножной тормоз с концевым выключателем
• Система подвода СОЖ
• Галогеновая лампа
• Вращающийся центр MК 5
• Невращающийся центр MК 5
• Переходная втулка MК 7/ MК 5
• Резьбоуказатель
• Вал управления с 5 настраиваемыми кулачками (выключение продольной подачи)
• Рабочий инструмент в ящике
• Масленка
• Руководство по эксплуатации
• Список запасных частей

• Ø обработки над супортом, мм 310
• Регулировка частоты вращения шпинделя Ступенчатая
• Уци Да
• Макс. обороты 1600
• Масса, кг 3250
• Объем для доставки, м3 6.28
• Модель GH-2080 ZH DRO
• Производство Китай
• Type Токарно-винторезный станок серии
