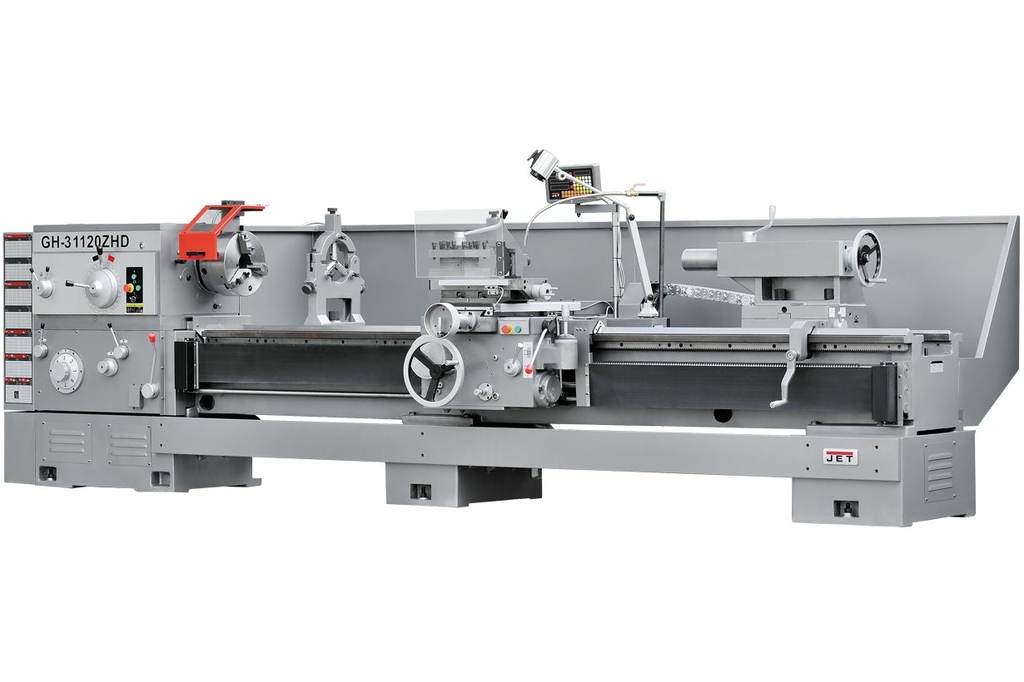

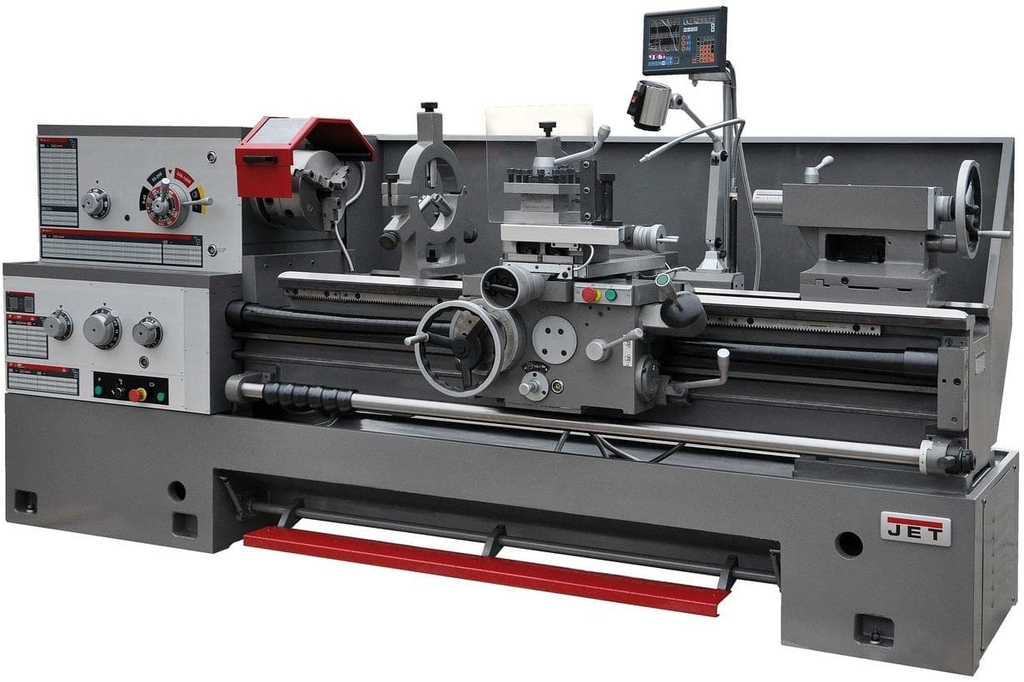

Токарно-винторезный станок индустриального класса JET GH-31120 ZHD (50000838T)

Токарно-винторезный станок индустриального класса JET GH-31120 ZHD

Преимущества:

• Высокая производительность и точность обработки
• Надежность и долговечность благодаря качественным материалам
• Простота в использовании и обслуживании

Особенности:

• Мощный двигатель обеспечивает эффективную работу с различными материалами
• Подвижной станинный узел для удобства настройки и обработки деталей

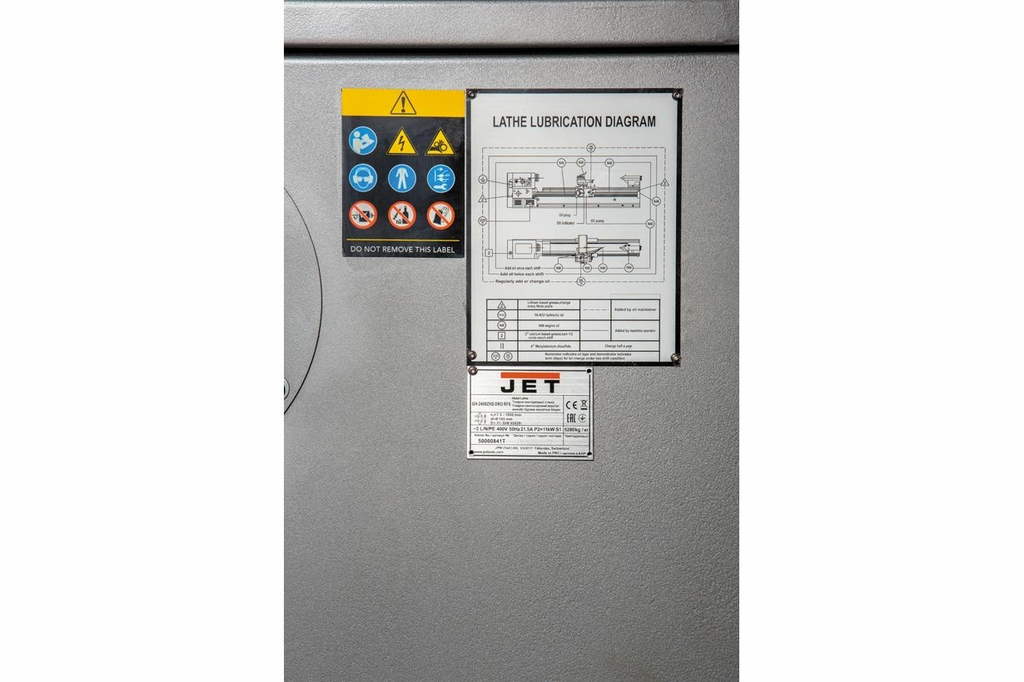

• Система автоматической смазки для продления срока службы оборудования

Назначение:

Токарно-винторезный станок JET GH-31120 ZHD предназначен для точной обработки металлических деталей различных форм и размеров.

Сферы применения:

• Машиностроение
• Авиационная промышленность
• Судостроение
• Автомобильная промышленность

GH-31120 ZHD RFS - еще одна новинка линейки GH в продуктовом портфеле компании JET. Это токарно-винторезный станок индустриального класса, предназначенный для обработки массивных и длинномерных заготовок из различных сортов стали, сплавов или цветных металлов, который может работать в условиях длительных и тяжелых нагрузок. Станок изготавливается в строгом соответствии с протоколом DIN 8606, что обеспечивает соблюдение всех технологических допусков и норм, а также обеспечивает его обязательной гарантией в странах Таможенного союза ЕАЭС. Наилучшим местом применения станка станут металлообрабатывающие предприятия промежуточного и полного цикла, предприятия оборонной отрасли, крупные ремонтные мастерские. Как и у всех представителей данной серии, диаметр обработки над станиной равен 800 мм, со съемным мостиком - до 1000 мм (с ограничением до 310 мм по длине обработки). Главное отличие данной модели - расстояние между центрами, у GH-31120 ZHD RFS оно увеличено до 3000 мм. Для обеспечения стабильной и эффективной работы с заготовками увеличенного размера и массы станок оборудован асинхронным электродвигателем мощностью 11 кВт. Он способен обеспечить вращение шпинделя на скоростях от 7,5 до 1000 об/мин, необходимую скорость можно выбирать из заранее предустановленных диапазонов. Автоматическая коробка подач имеет 65 предустановленных режимов в обеих плоскостях, что позволяет нарезать все типы резьб. Для того, чтобы заказчик смог в кратчайшие сроки произвести установку, пусконаладку и ввод станка в эксплуатацию, вместе с GH-31120 ZHD RFS поставляется весь необходимый комплект опций, включая систему подачи СОЖ, ножной тормоз шпинделя, 3-х и 4-х кулачковые патроны, планшайбу, люнеты, лампу освещения рабочей зоны, механизм ускоренной подачи шпинделя, поддон для стружки, заднюю защитную стенку и др.

Особенности

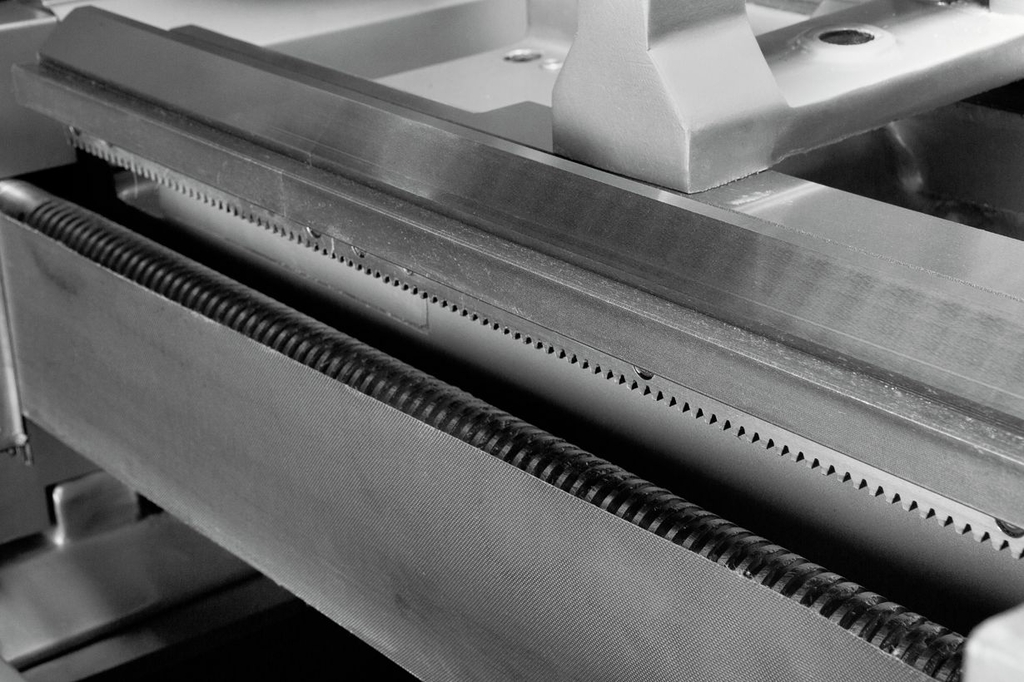

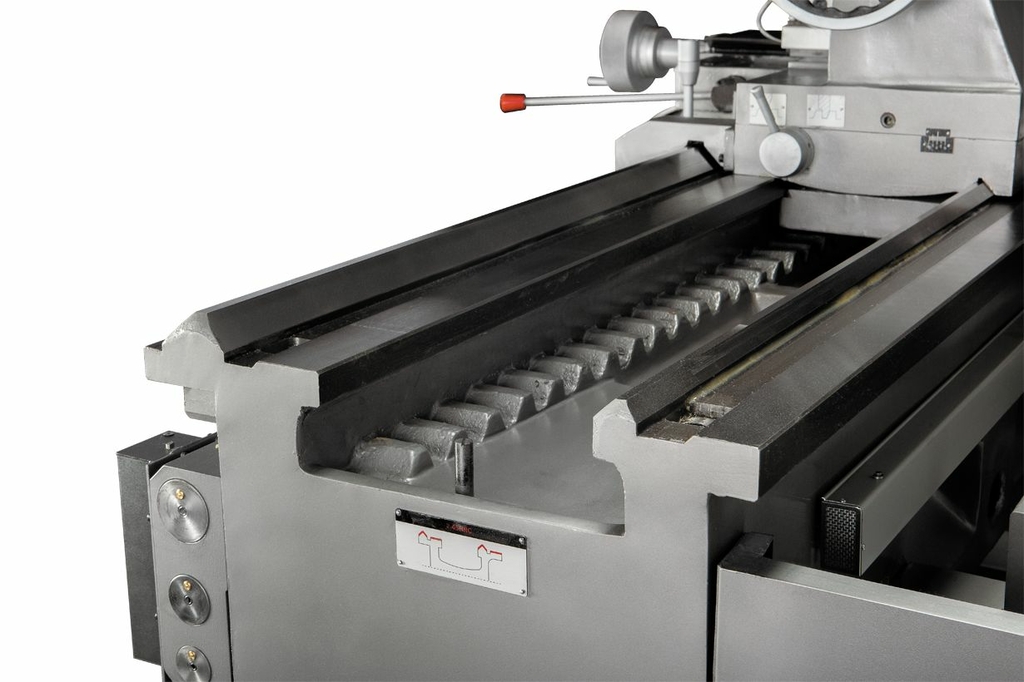

• Направляющие закалены и отшлифованы
• Фрикционная муфта
• Съемный мостик, для увеличения диаметра обработки на длине 310 мм
• Массивная чугунная станина

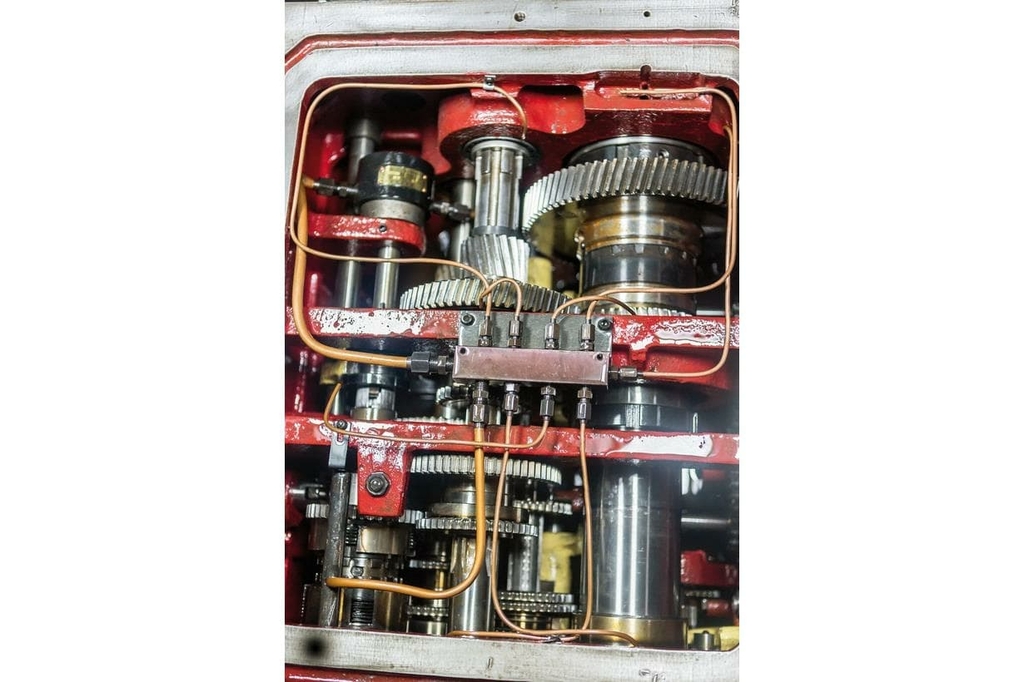

• Масляная ванна для шестеренок
• Увеличенный диаметр проходного отверстия
• Мощный двигатель 11 кВт

Технические характеристики gh-31120 zhd rfs

Характеристика	Значение
Диаметр обточки над станиной	800 мм
Макс. диаметр вращения, gap (съёмный мостик)	1000 мм
Диаметр обточки над поперечным суппортом	510 мм
Длина съёмного мостика	310 мм
Расстояние между центрами	3000 мм
Частота вращения шпинделя, 18	7.5 - 1000 об/мин
Конус шпинделя	Ø120 мм 1:20
Присоединение шпинделя, саmlоск	D11
Проходное отверстие шпинделя	105 мм
Продольная подача, 64	0,1 – 1,52 мм/об (1:1) / 1,6 – 24,3 мм/об (16:1)
Поперечная подача, 65	Половина от продольных подач

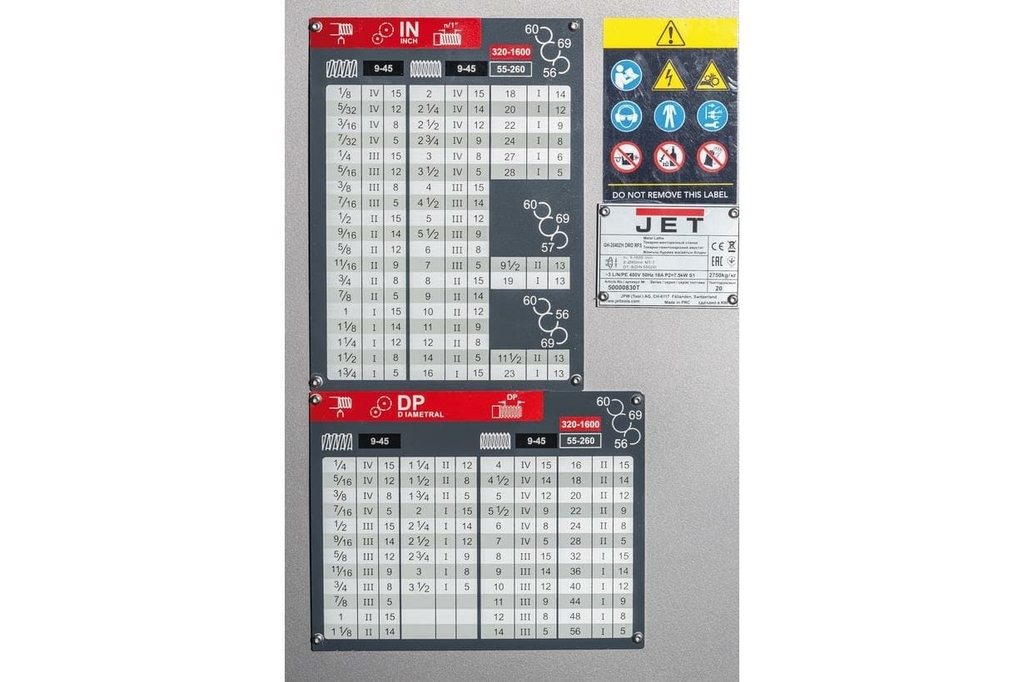

Метрическая резьба, 50	1 - 240 мм
Дюймовая резьба, 26	14" - 1" TPI
Модульная резьба, 53	0,5 – 120 мм
Питчевая резьба, 24	28- 1 DP
Макс. размер резца	32 х 32 мм
Ход поперечного суппорта	480 мм
Ход верхнего суппорта	200 мм
Ускоренное перемещение продольного суппорта	4 м/мин
Ускоренное перемещение поперечного суппорта	2,0 м/мин

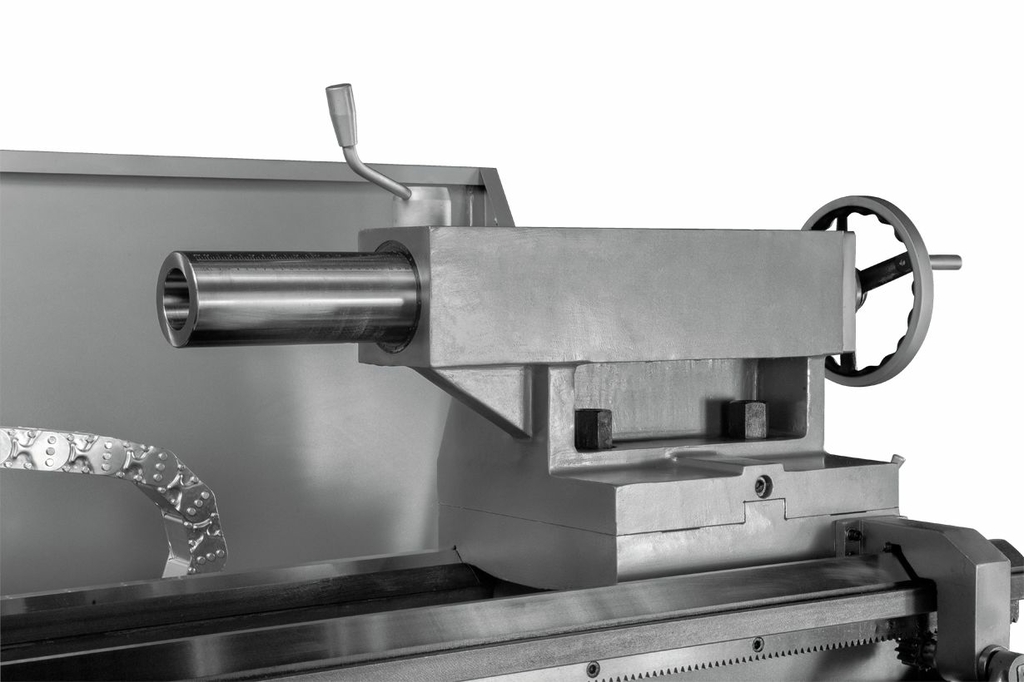

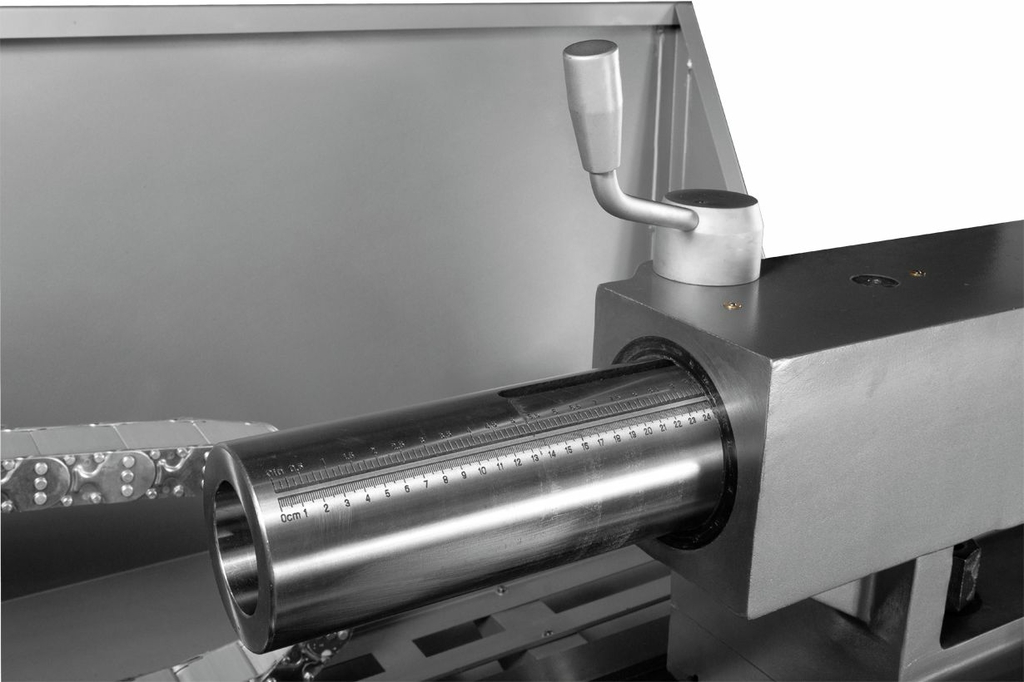

Пиноль задней бабки	МK-6
Ход пиноли задней бабки	230 мм
Диаметр пиноли	100 мм
Расстояние между направляющими	560 мм
Мощность двигателя	11 кВт
Габаритные размеры (дхшхв)	5225 х 1393 х 1537 мм
Масса	4900 кг

Принадлежности:

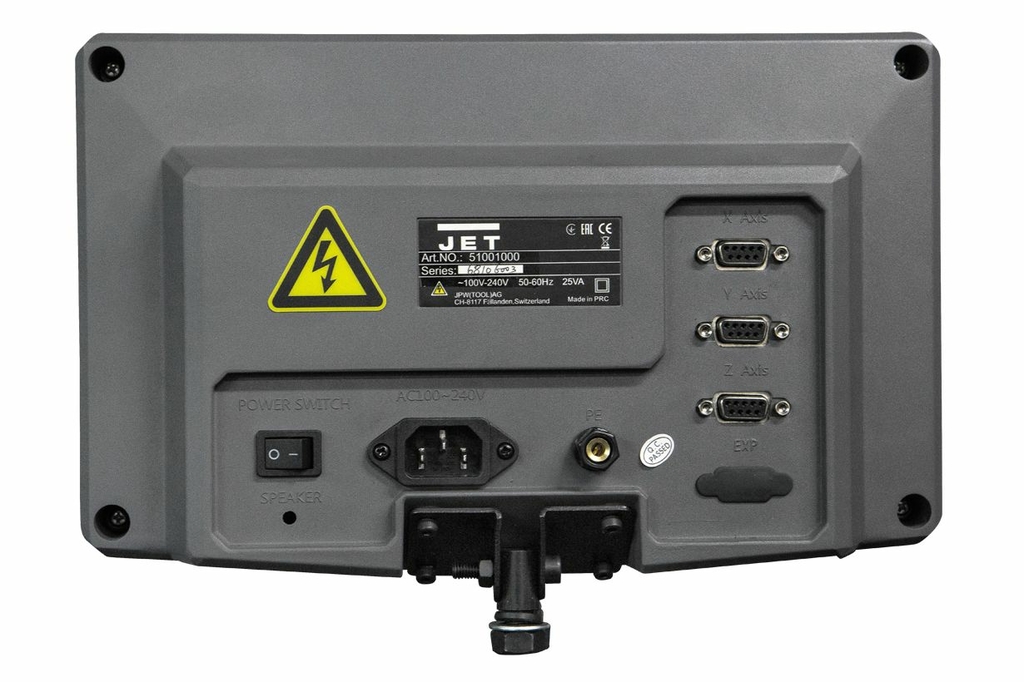

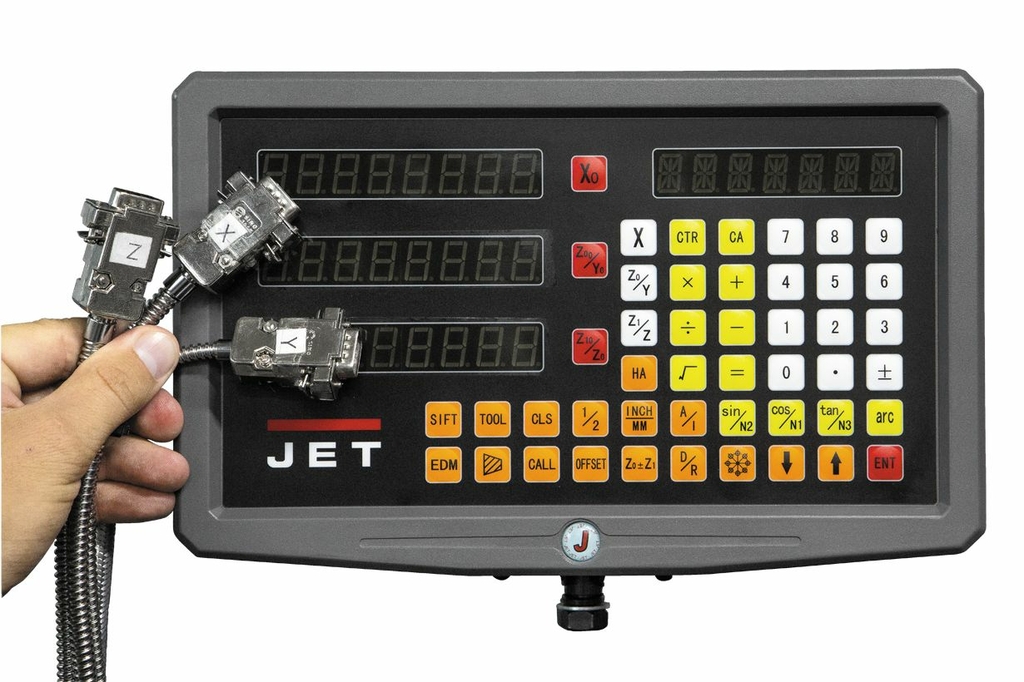

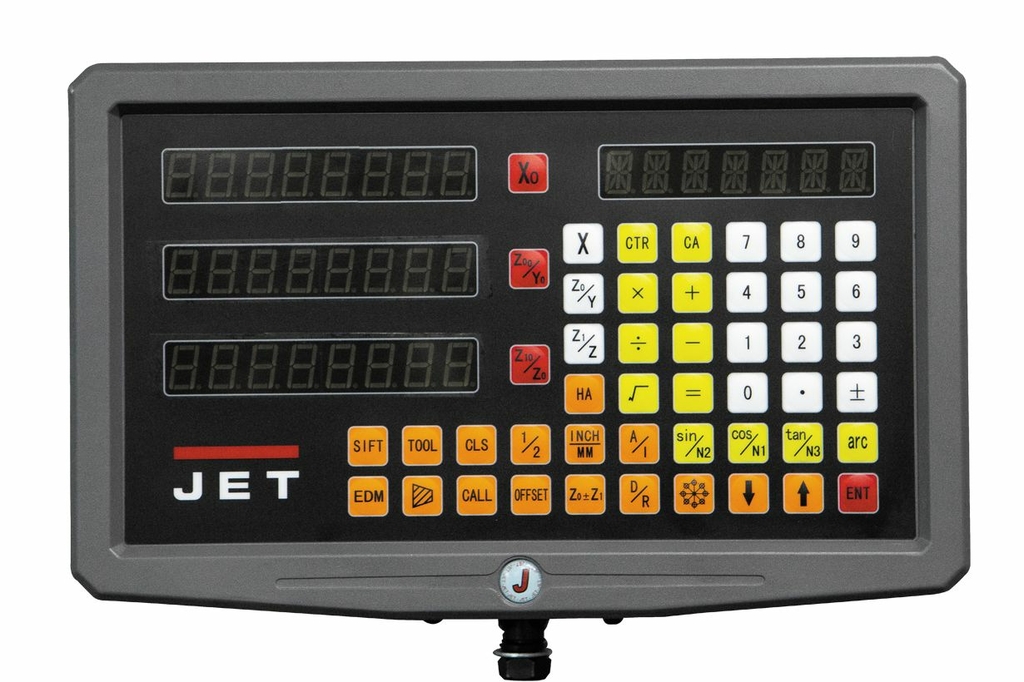

• УЦИ по 3 осям, цена деления 0,005 мм погрешность ± 1 знак

Другие модели станков представлены в разделах «Универсальные токарные станки» и «Токарные станки по металлу».

Комплектация

• 3-х кулачковый патрон 325 мм с прямыми/обратными кулачками

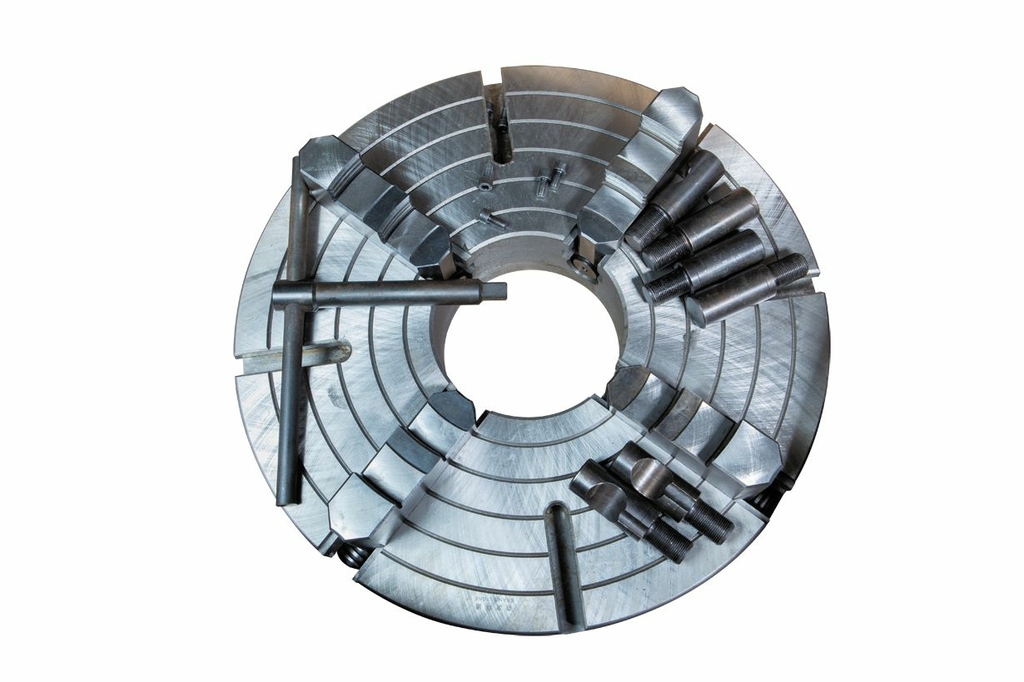

• 4-х кулачковый патрон 500 мм

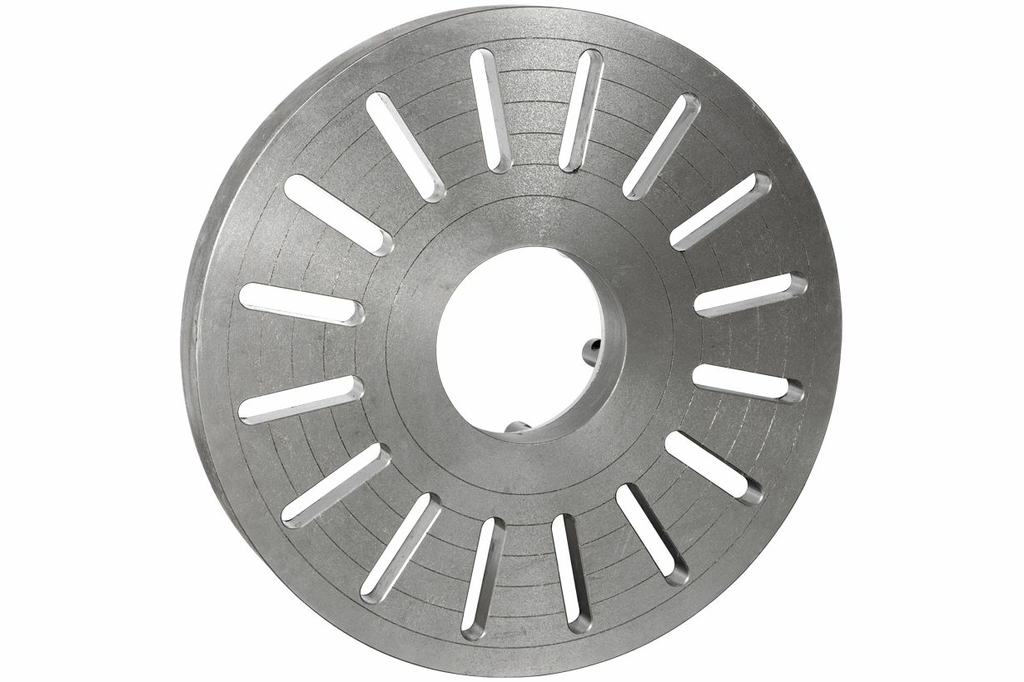

• Планшайба 625 мм

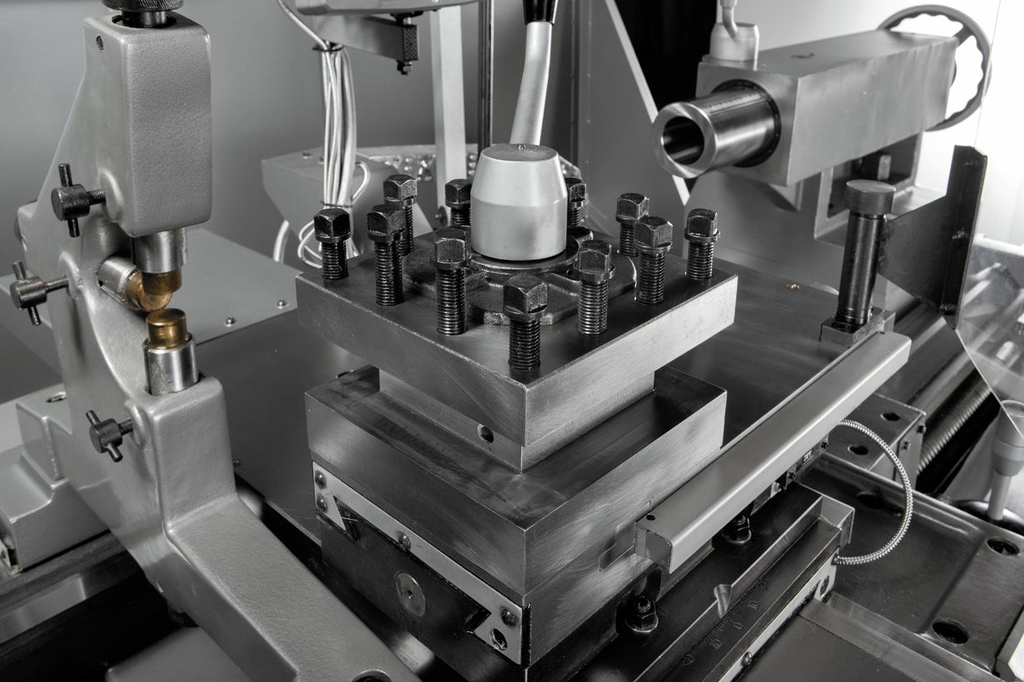

• 4-х позиционный резцедержатель с фиксатором
• Галогенная лампа местного освещения
• Система подвода СОЖ
• Ускоренное перемещение

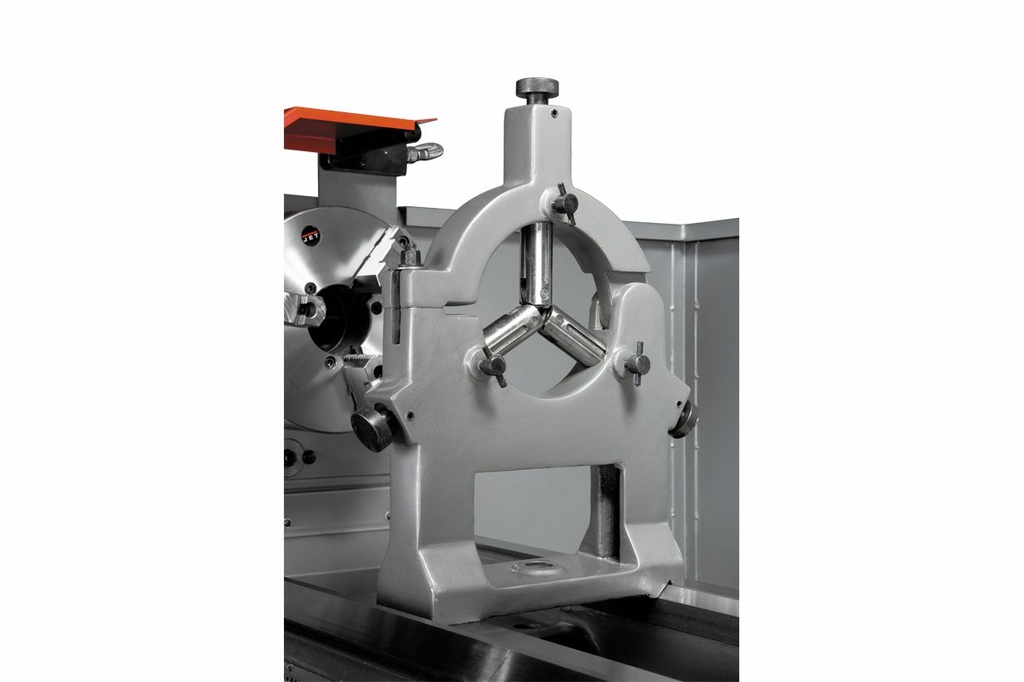

• Подвижный и неподвижный люнеты
• Ускоренное перемещение продольного суппорта
• Ускоренное перемещение поперечного суппорта
• Инструментальный ящик для обслуживания станка
• Поддон для сбора стружки
• Задняя защитная стенка

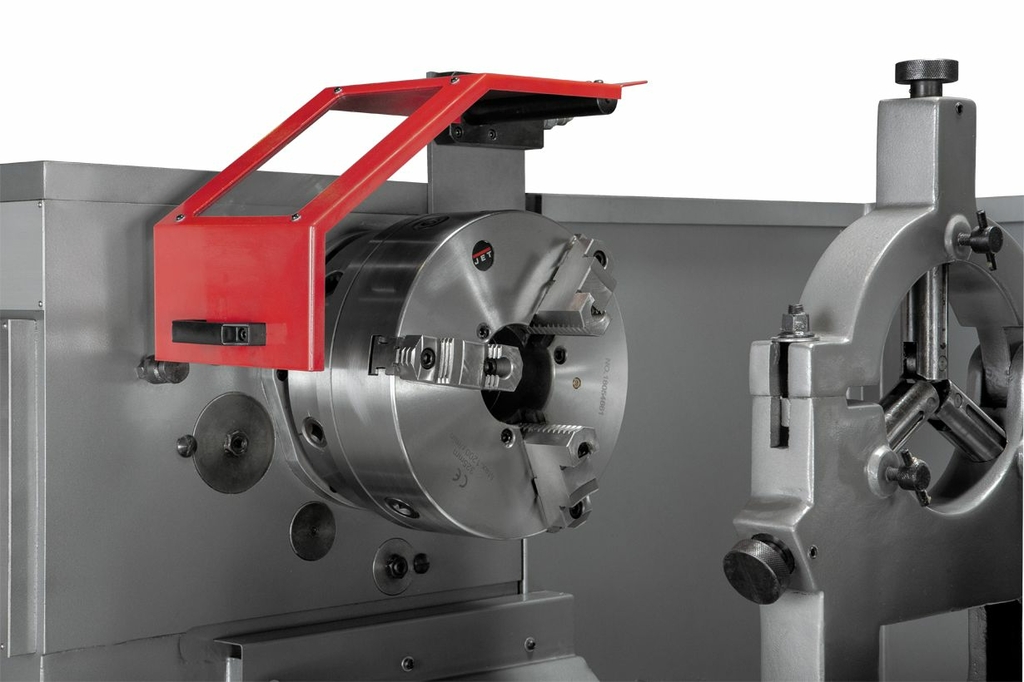

• Защитный экран патрона с концевым выключателем
• Защита резцедержателя
• Защита ходового винта
• Ключ для 3-х кулачкового патрона
• Ключ резцедержателя

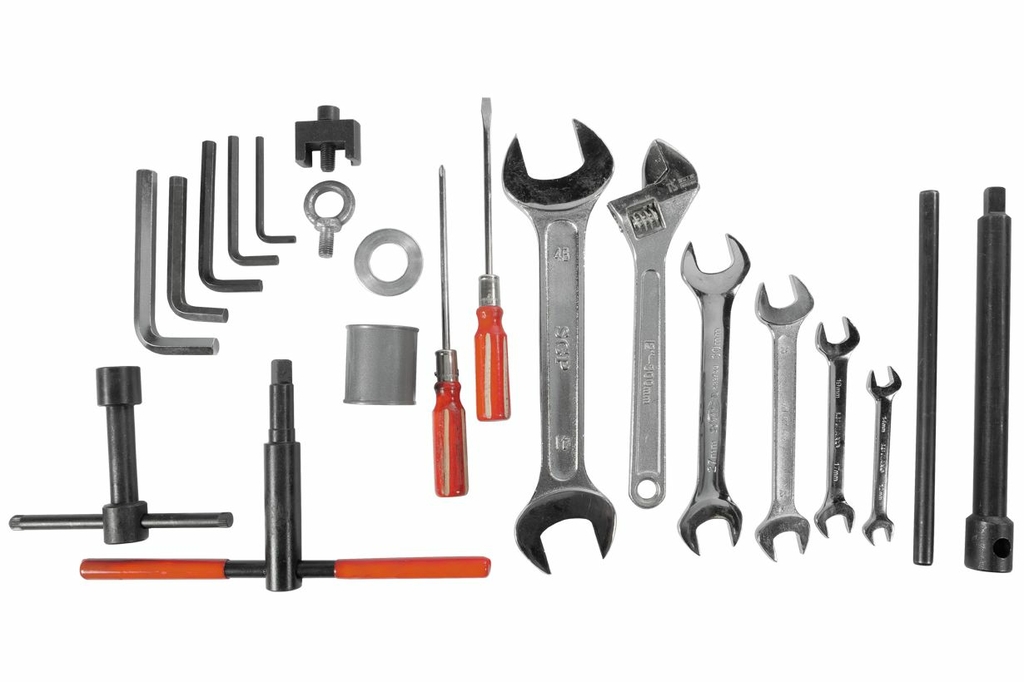

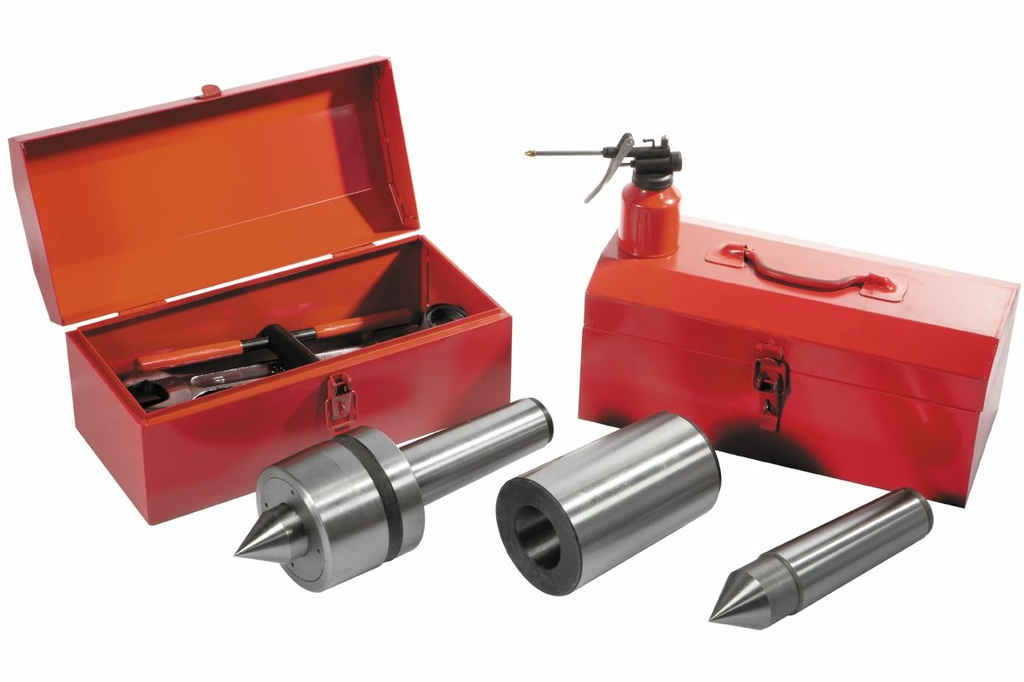

• Ящик с инструментом
• Руководство по эксплуатации

Промышленная компания Невастанкомаш оказывает помощь в подборе оборудования. наши специалисты помогут подобрать станки под ваши задачи исходя из объемов производства, требуемого сырья, необходимой производительности и технологий. широкая номенклатура станков джет позволяет произвести адресный выбор под ваши потребности. сотрудники компании осуществят поставку, предпродажную подготовку, пусконаладочные работы, сервисное обслуживание всего спектра оборудования jet. наличие оборудования на складе, низкие цены, короткие сроки поставки. при необходимости отправим оплаченное оборудование в регионы. отгрузка осуществляется любой транспортной компанией по вашему выбору.

• Ø обработки над станиной, мм 800
• Ø обработки над супортом, мм 310
• Расстояние между центрами (рмц), мм 3000
• Регулировка частоты вращения шпинделя Ступенчатая
• Уци Да
• Макс. обороты 1600
• Напряжение, В 380
• Мощность, кВт 11
• Масса, кг 3250
• Объем для доставки, м3 11.19
• Модель GH-31120 ZHD
• Производство Китай
• Type Токарно-винторезный станок индустриального класса
