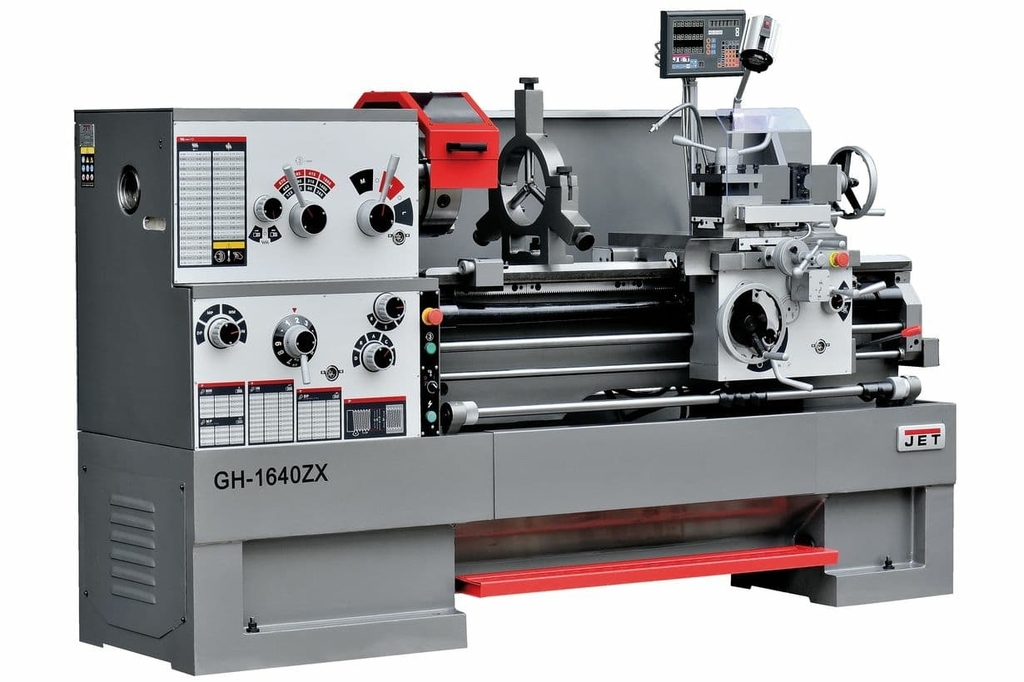

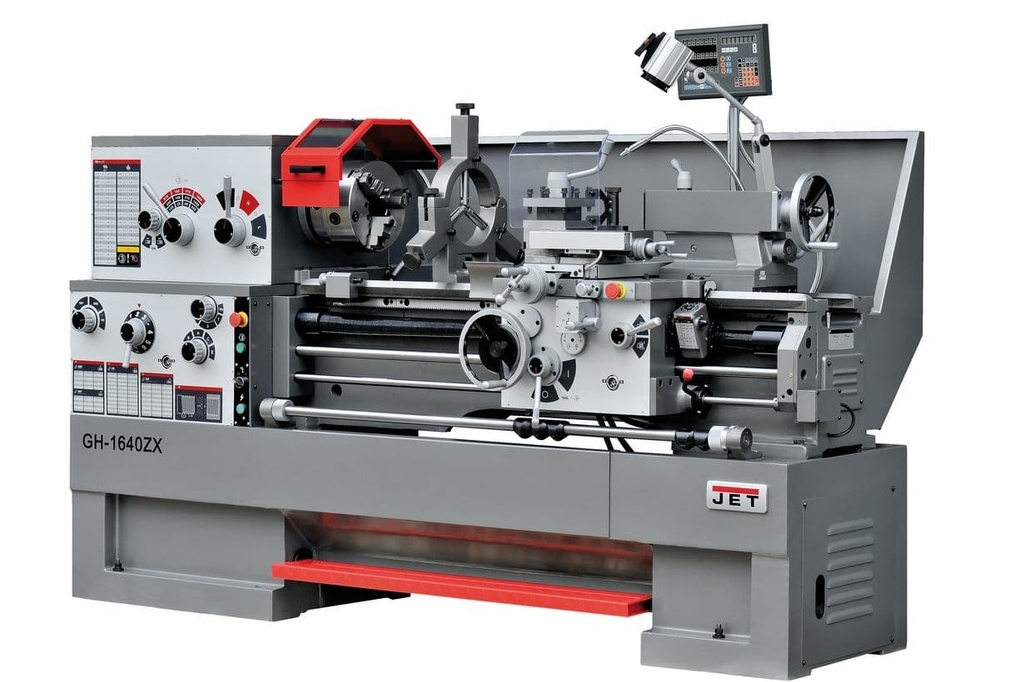

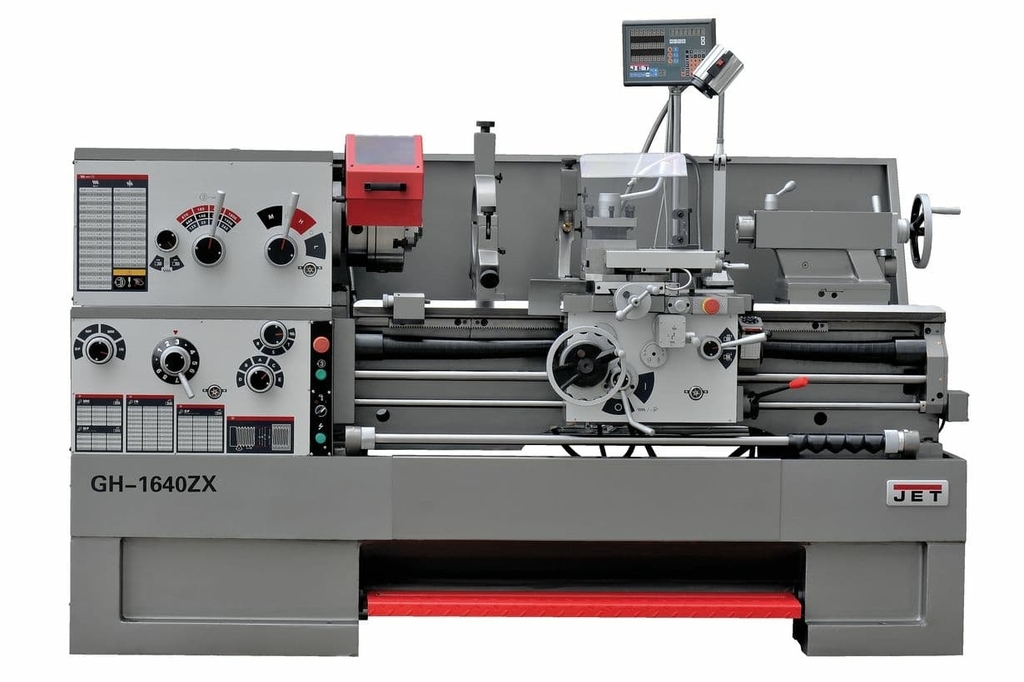

Токарно-винторезный станок Jet GH-1640 ZX DRO (50000730T)

Токарно-винторезный станок Jet GH-1640 ZX DRO Этот токарно-винторезный станок от компании 'Невастанкомаш' - идеальное решение для производственных предприятий, где требуется точная обработка металлических деталей. Jet GH-1640 ZX DRO обладает высокой производительностью, надежностью и простотой в использовании.

Особенности товара:

• Прочная конструкция из высококачественных материалов
• Точная система управления DRO для высокой точности обработки
• Различные режимы работы для разнообразных задач
• Легкая замена инструмента и настройка оборудования

Преимущества товара:

• Высокая производительность и эффективность работы
• Долгий срок службы и надежность в эксплуатации
• Превосходное качество обработки деталей
• Простота в обслуживании и уходе

Токарно-винторезный станок Jet GH-1640 ZX DRO отлично подходит для механических и металлообрабатывающих производств, станет незаменимым помощником в производстве деталей и изделий любой сложности. Приобретайте качественное оборудование от 'Невастанкомаш' и повышайте эффективность своего производства уже сегодня! Токарно-винторезный станок Jet GH-1640 ZX DRO – мощное оборудование профессионального класса. Предназначено для проведения сверхточных работ по металлу и дереву. Станок отичается массивностью и повышенной прочностью. Все направляющие выставляются при помощи дисплея цифровой индикации, где минимальная цена деления - 0.005мм. Работает от 380В.

Описание токарно-винторезного станка jet gh-1640 zx dro

Токарно-винторезный станок Jet GH-1640 ZX DRO c УЦИ предназначен для выполнения всевозможных (черновых и финишных) видов токарной обработки деталей тел вращения, включая производительное нарезание метрической, дюймовой, модульной и питчевой резьб. Высокотехнологичный токарно-винторезный станок Jet GH-1640ZX DRO индустриального класса. На станке можно обтачивать детали из различных сортов стали, сплавов, алюминия, цветных металлов и чугуна. Он рассчитан на повышенные нагрузки и будет незаменим там, где требуются повышенная скорость и качество обработки. На станке можно работать с деталями диаметром до 406 мм, расстояние между центрами - 1015 мм. При съемном gap-мостике максимальный диаметр обрабатываемой заготовки увеличивается до 590 мм (при ограничении длины в 270 мм). Конструктив Jet GH-1640ZX DRO имеет облегченное исполнение. Это достигается, прежде всего, за чет снижения металлоемкости станины, направляющие которой закаляются и шлифуются по фирменной технологии. Предусмотрена регулировка зазоров при помощи клиновых планок. Коробка подач полностью автоматическая и позволяет нарезать все основные типы резьб без смены шестерен: метрические дюймовые, модульные и питчивые. GH-1640 ZX DRO может использовать широкий ассортимент резцов различного назначения, резцедержатель рассчитан на оснастку до 25x25 мм по сечению ее хвостовика. Станок поставляется с цифровыми линейками УЦИ (индекс «DRO») по трем осевым направлениям, что облегчает работу оператора, повышает точность обработки, экономит время и снижает риск возможного брака. GH-1640ZX DRO оборудован регулируемой муфтой ходового винта и толчковым режимом пуска шпинделя для облегчения смены режимов работы.

Преимущества конструкции токарно-винторезного станка jet gh-1640 zx dro

• Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606);
• Закаленные в индукционной печи и отшлифованные направляющие станины из серого чугуна;
• Съемный мостик станины;
• Коробка передач станка позволяет нарезать резьбу без замены шестерен;

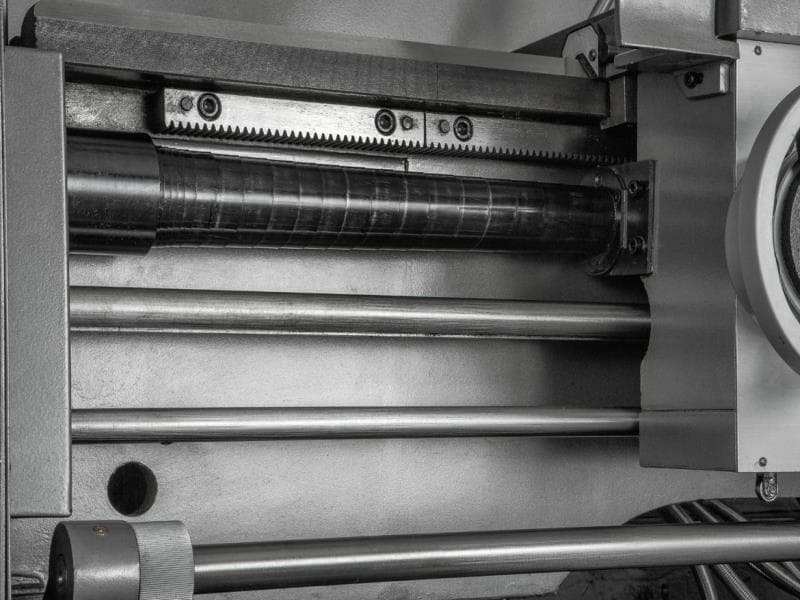

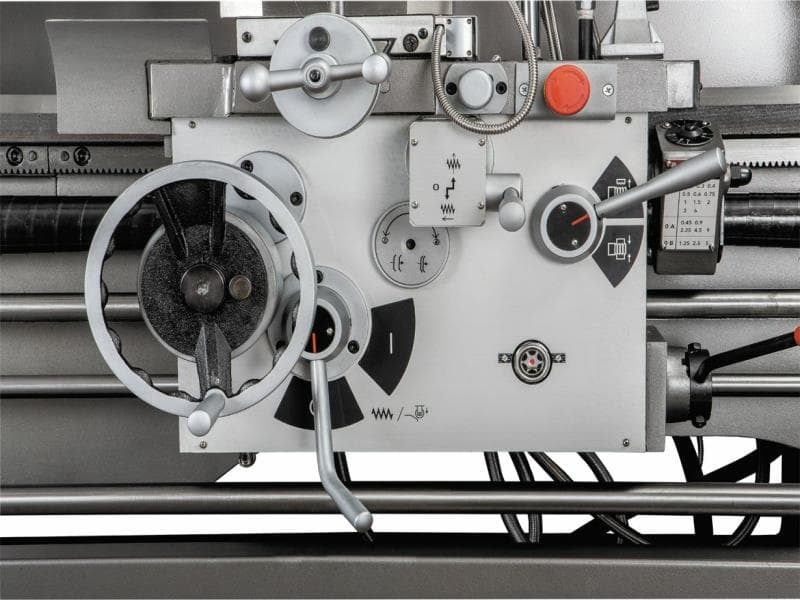

• Автоматическая подача продольного и поперечного суппорта;
• Механизм привода шпинделя постоянно работает в масляной ванне;
• Толчковый режим работы шпинделя;
• Закаленные и отшлифованные шестерни в передней бабке и в коробке передач;
• Регулировка зазоров направляющих при помощи клиновых планок;
• Централизованная система подачи смазки для продольного суппорта;

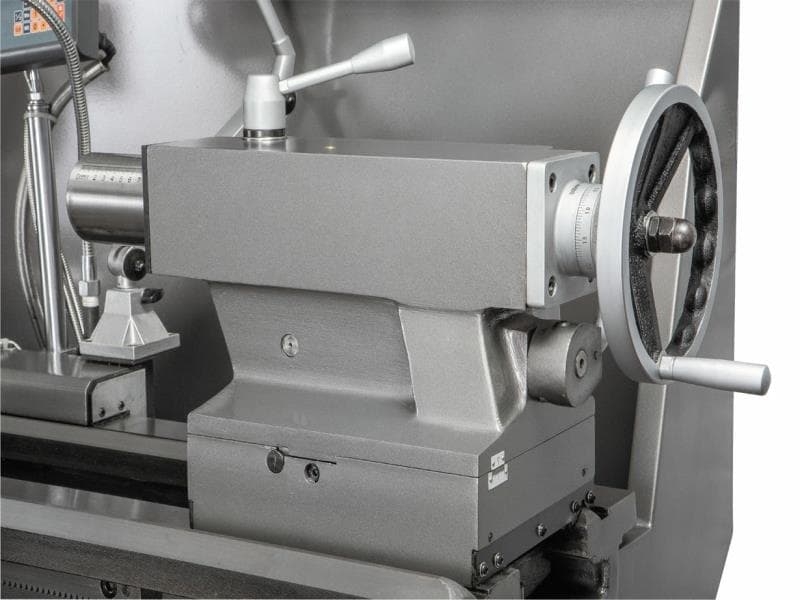

• Регулируемая в поперечном направлении задняя бабка для обточки конусов;
• Пиноль задней бабки и маховик имеют шкалу для точной установки;
• Пятипозиционный управляющий вал с кулачками.

Технические характеристики токарно-винторезного станка jet gh-1640 zx dro

Напряжение, в	400
Диаметр обточки над станиной, мм	406
Диаметр обточки над съемным мостиком, gap, мм	657
Длина съёмного мостика, мм	310
Диаметр обточки над поперечным суппортом, мм	254
Расстояние между центрами, мм	1015
Частота вращения шпинделя, об/мин	25 - 1800
Количество скоростей шпинделя, шт	12
Конус шпинделя	МК-7
Присоединение шпинделя	D1-8 (DIN 55029)
Диаметр проходного отверстия шпинделя, мм	80
Диапазон продольной подачи, мм/об	0,038 - 2,3
Количество продольных подач, шт	122
Диапазон поперечной подачи, мм/об	0,015 - 0,9
Количество поперечных подач, шт	122
Диапазон метрической резьбы, мм	0,5 - 20
Количество метрических резьб, шт	24
Дюймовая резьба, tpi	1-5/8 - 72
Количество дюймовых резьб, шт	61
Модульная резьба, mp	0,25 - 10
Количество модульных резьб, шт	20
Диапазон питчевой резьба, dp	3-1/4 - 96
Количество питчевых резьб, шт	45
Макс. размер резца, мм	25 x 25
Ход поперечного суппорта, мм	228
Ход верхнего суппорта, мм	130
Пиноль задней бабки	МК-4
Ход пиноли задней бабки, мм	124
Диапазон неподвижного люнета, мм	12 - 178
Диапазон подвижного люнета, мм	15 - 90
Расстояние между направляющими, мм	340
Мощность двигателя, квт	5,6
Мощность насоса сож, квт	0,09
Масса, кг	2120
Длина в упаковке, см	248
Ширина в упаковке, см	113
Высота в упаковке, см	168
Масса в упаковке, кг	2540
Объем бака сож, л	18
Длина, мм	2462
Ширина, мм	1016
Высота, мм	1220
