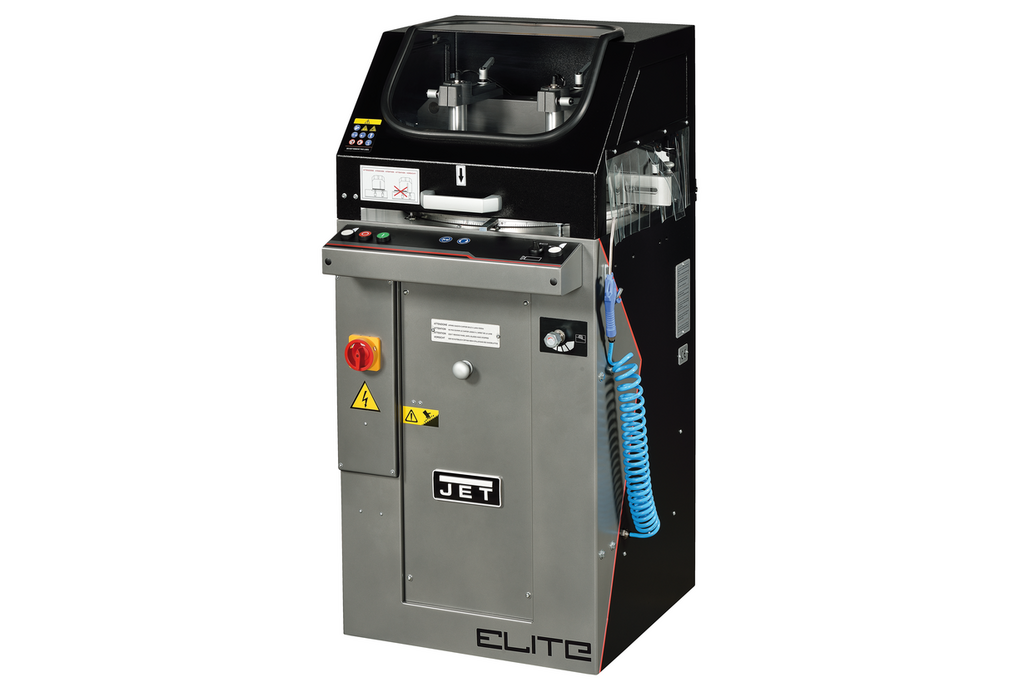

JET EVC-400DGSP Дисковый отрезной станок для алюминия

Особенности:

• модель для пиления алюминиевых заготовок;

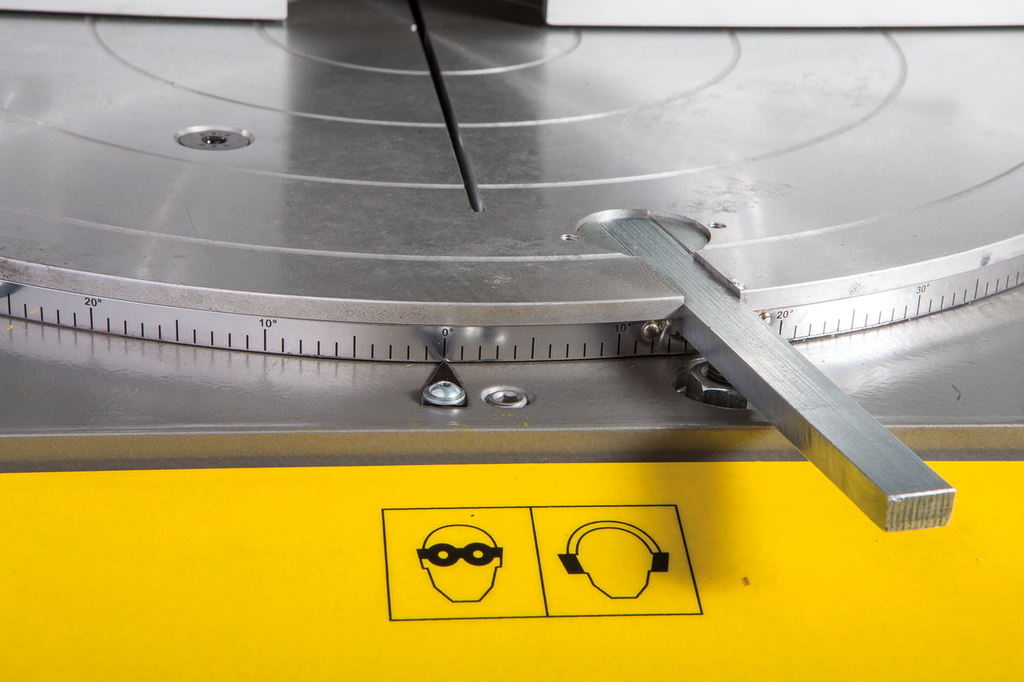

• поворот пильного основания в горизонтальной плоскости, в диапазоне -45 ⁰ до +60 ⁰;
• мгновенная остановка отрезного диска по окончанию распила;

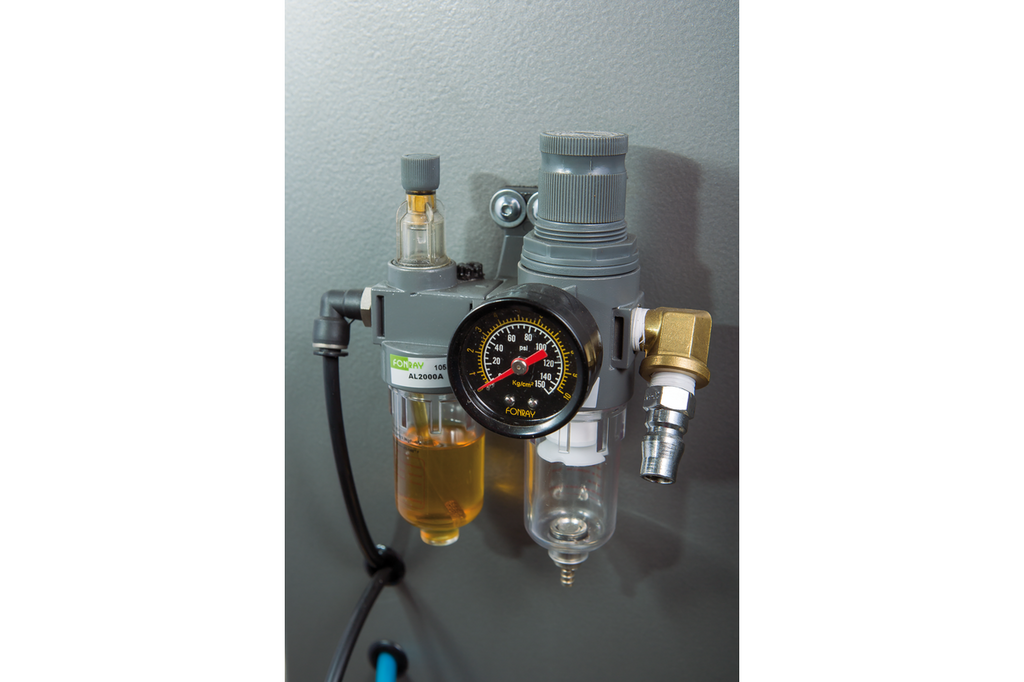

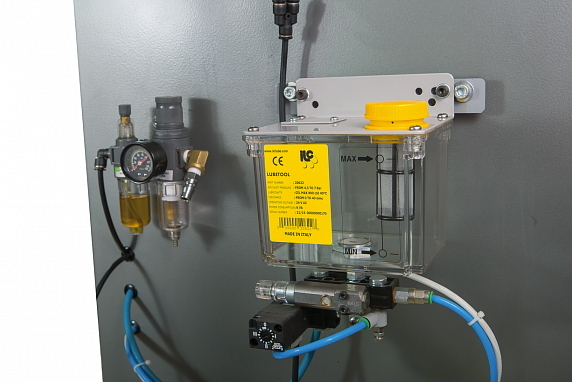

• автономная система подготовки воздуха;

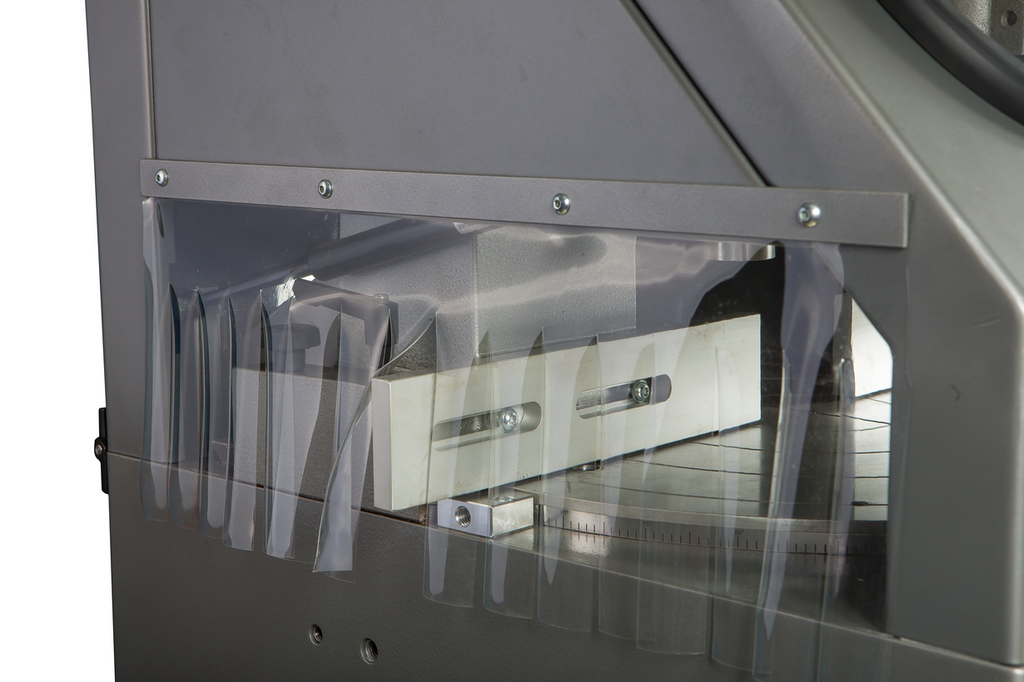

• защитный кожух зоны резания;

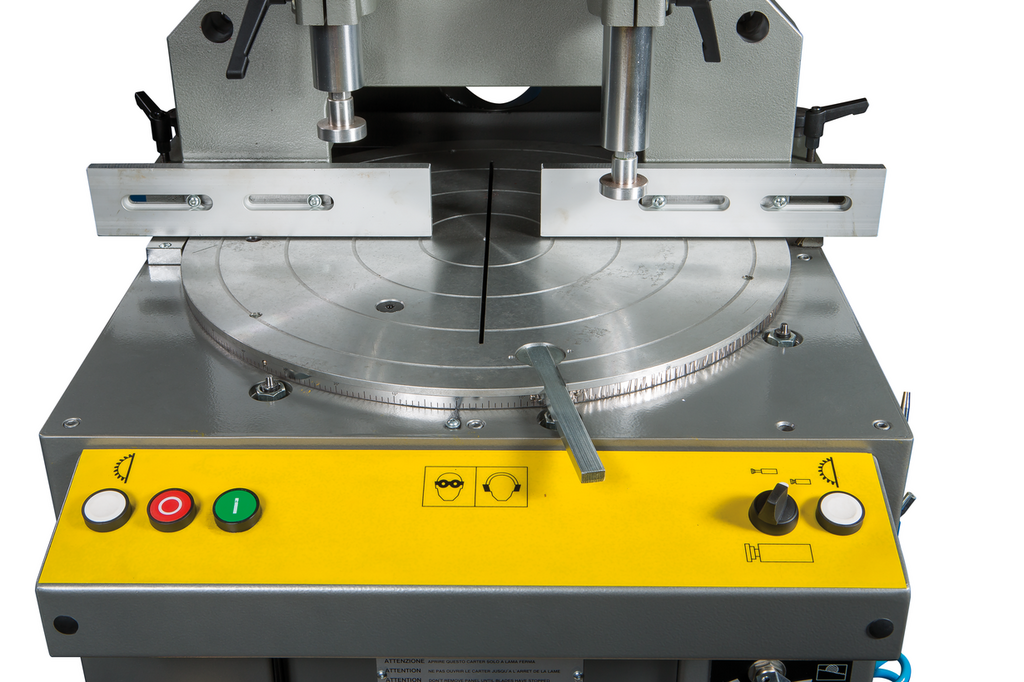

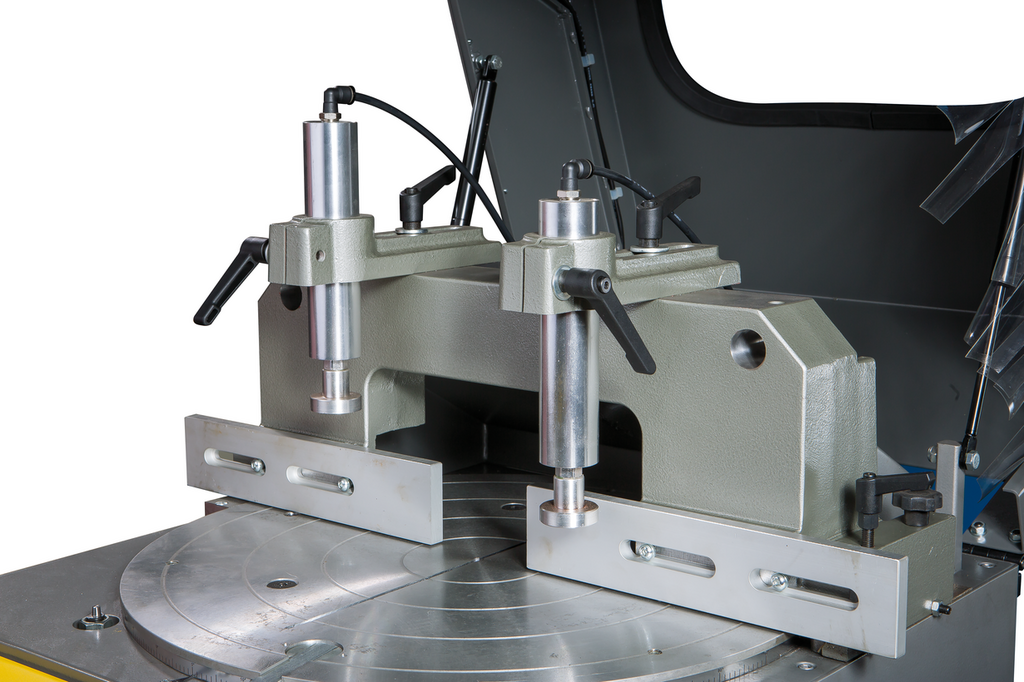

• пневматические прижимы;
• система капельной подачи СОЖ;
• централизованная система смазки.

Модель SY-400 представляет традиционный дисковый отрезной станок, используемый для пиления алюминиевых заготовок различного диаметра и профилей с большой площадью сечения. Оборудование предназначено для промышленного использования, имеет конструкцию, рассчитанную на полуавтоматический режим работы. Главная особенность модели SY-400 заключается в автоматическом подъеме пильного диска, регулировке скорости вылета диска и кабинетного варианта выполнения технологического процесса. Вся рабочая зона скрыта защитным кожухом. Дисковый отрезной станок имеет поворотное основание, способное поворачиваться по горизонтали в диапазоне -45 ⁰ до +60 ⁰, позволяя выбирать удобные углы обработки заготовок. По прямым углом станок способен успешно осуществлять пиление круглых заготовок диаметром 110 мм. Максимально допустимая площадь сечения прямоугольных заготовок составляет 60х200 мм (квадрат 100х160 мм). Под углом в 45 ⁰ и 60 ⁰ модель способна обрабатывать заготовки такого де диаметра. Станок оснащен электродвигателем мощностью 1,5 кВт, приводящий в движение отрезной диск. Диаметр пильного диска составляет 400 мм. Скорость вращения диска составляет 2800 об/мин. Конструкция станка позволяет осуществлять регулировку скорости вылета диска. Скорость подъема диска определяется оператором, в зависимости от площади сечения заготовки. Фиксация заготовок на рабочем столе осуществляется с помощью пневматических прижимов. Конструкция прижимов позволяет надежно фиксировать заготовки в горизонтальной и вертикальной плоскости. Модель необходимо перед началом работы подключить к магистральному воздуховоду. Необходимое давление воздуха создается системой подготовки воздуха. Система подачи СОЖ обеспечивает капельную подачу смазки на пильный диск. Вес оборудования в полной комплектации составляет 120 кг. Другие модели станков представлены в разделе «Отрезные станки по металлу».

Технические характеристики

Мощность двигателя, кВт	1,5 кВт/S1 100%
Зона обработки при 90°, мм	Ø110 мм, □100х160 мм, □60х200 мм
Зона обработки при + 45° вправо, мм	Ø100 мм, □100 мм, □60х140 мм
Зона обработки при - 45° влево, мм	Ø100 мм, □100 мм, □60х140 мм
Напряжение, В	400
Частота вращения 400 В	2800 об/мин
Размер диска	400х30 мм
Диапазон поворота	± 45°

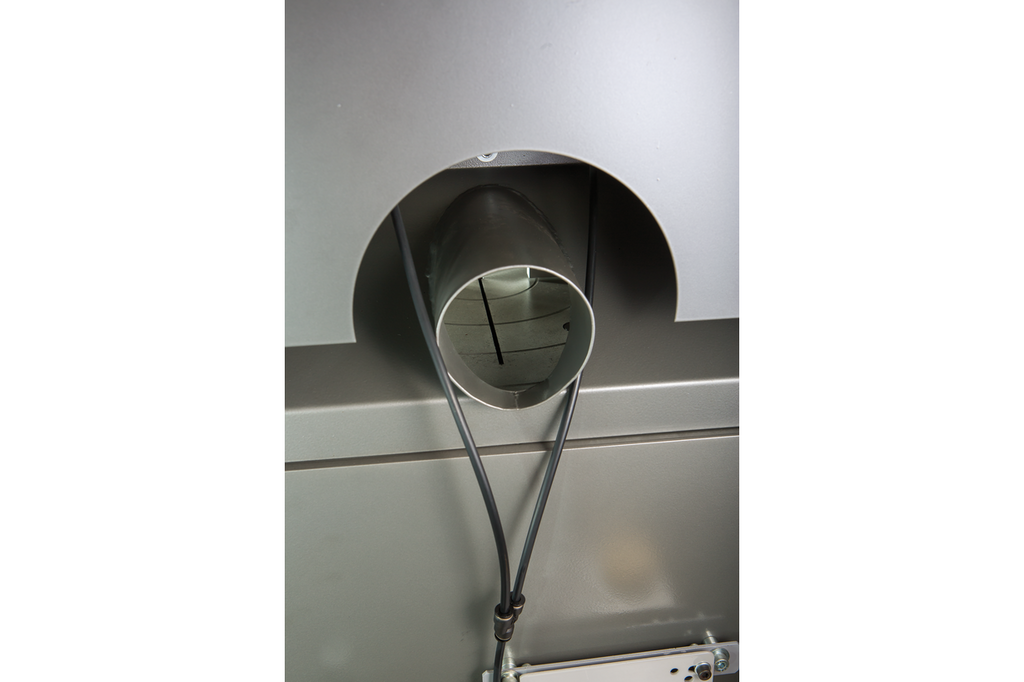

Диаметр патрубка отвода стружки	Ø98 мм
Смазка диска	Капельная
Высота от основания до стола, мм	950
Размеры основания (ДхШ), мм	565х565 мм
Зона обработки при +60º	Ø100 мм, □100 мм, □60х160 мм
Длина, мм	640
Ширина, мм	785
Высота, мм	1250
Масса, кг	120

Комплектация

• модель для пиления алюминиевых заготовок;
• поворот пильного основания в горизонтальной плоскости, в диапазоне -450до +600;
• мгновенная остановка отрезного диска по окончанию распила;
• автономная система подготовки воздуха;
• защитный кожух зоны резания;
• пневматические прижимы;
• система капельной подачи СОЖ;
• централизованная система смазки.

• Ø отрезаемой заготовки, мм 100
• Макс. обороты 2800
• Модель EVC-400DGSP
• Type Дисковый отрезной станок для алюминия
