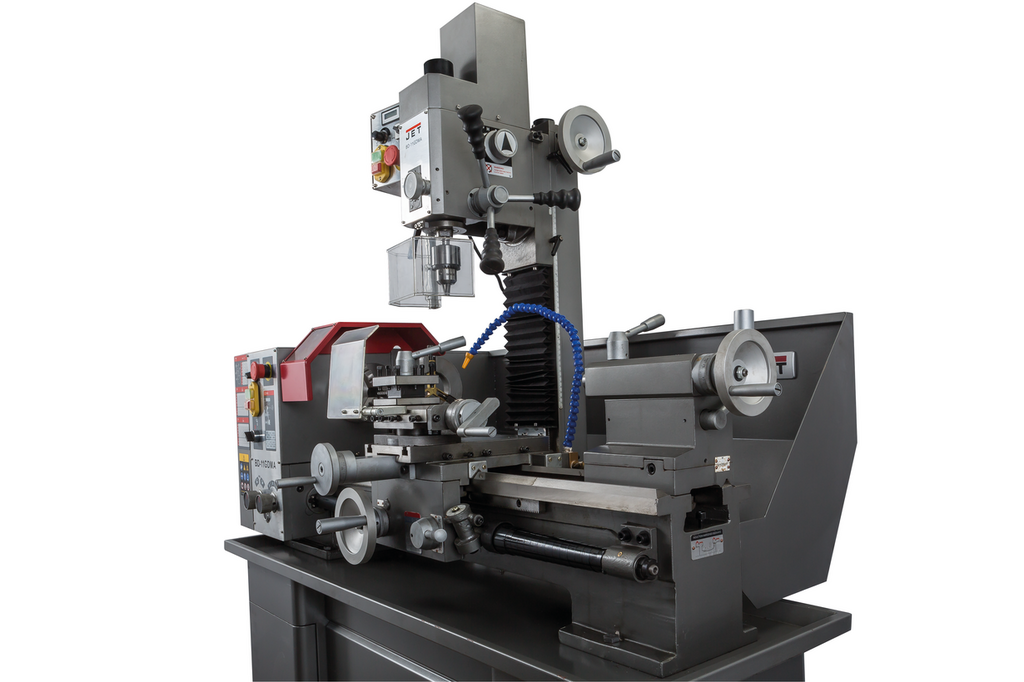

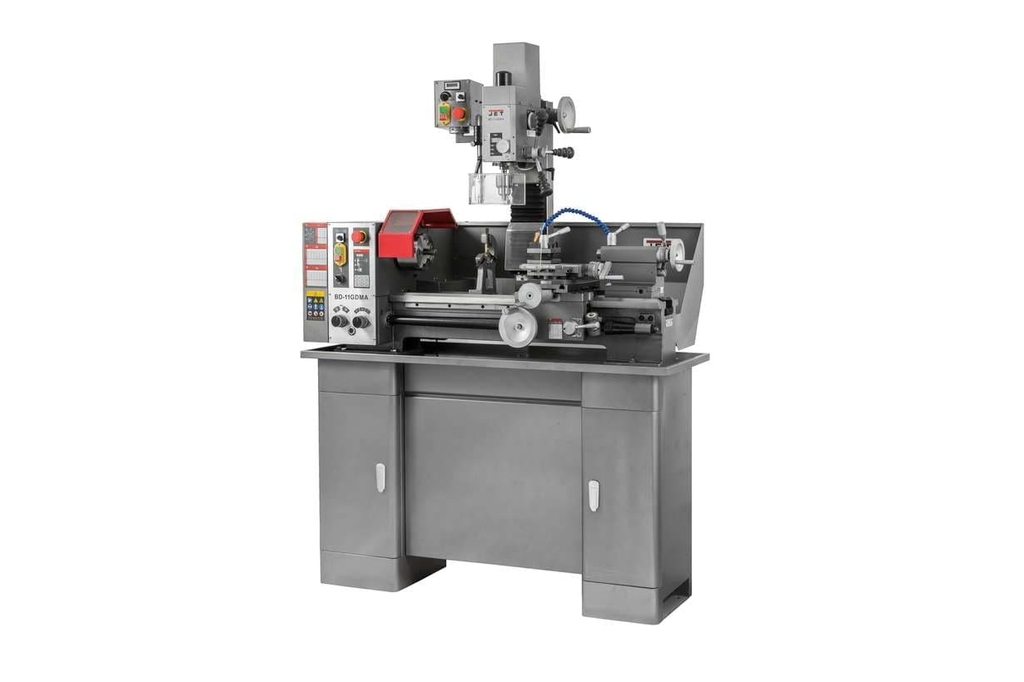

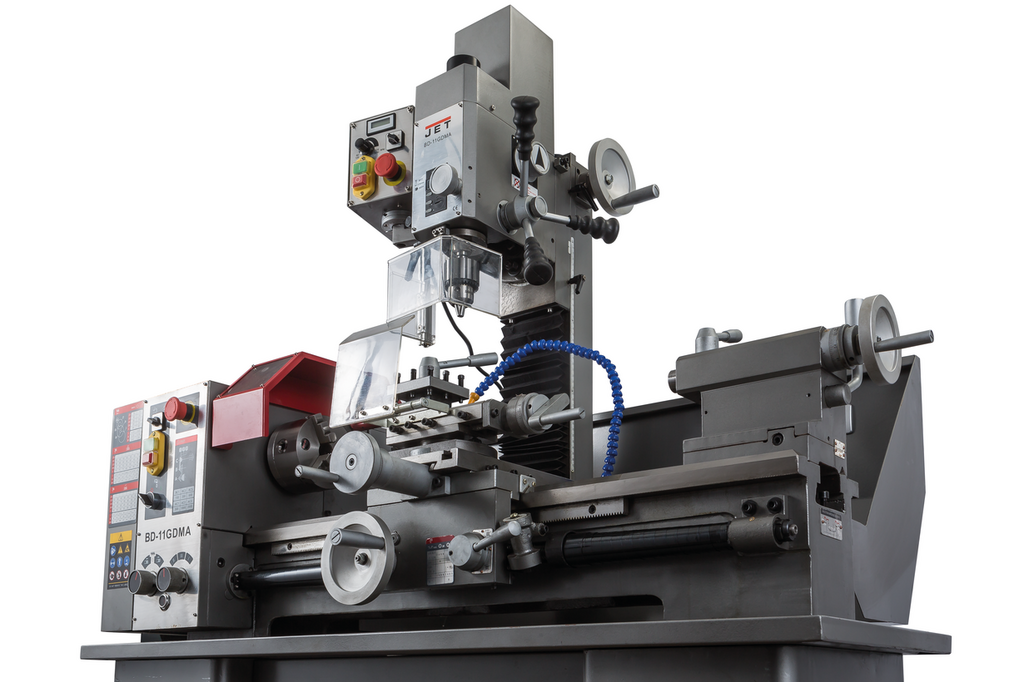

Универсальный токарный станок Jet BD-11GDMA (50000915MCD)
Универсальный токарный станок Jet BD-11GDMA Приветствуем вас на странице товара универсального токарного станка Jet BD-11GDMA от компании 'Невастанкомаш'! Этот высококачественный станок предназначен для производства деталей из металла с высокой точностью и эффективностью.
Особенности товара:
- Мощный и надежный механизм для точной обработки металла
- Простое управление и настройка станка для оптимальной работы
- Высокая скорость и производительность для быстрой обработки деталей
- Прочная конструкция и долгий срок службы
Преимущества товара:
- Высокая точность и качество обработки деталей
- Эффективное использование ресурсов и времени
- Универсальность станка для различных видов металлообработки
- Гарантированное качество и надежность от производителя Jet
Универсальный токарный станок Jet BD-11GDMA идеально подходит для использования в различных отраслях промышленности, таких как машиностроение, авиационная промышленность, энергетика и другие. С его помощью вы сможете быстро и качественно изготавливать детали любой сложности. Не упустите возможность приобрести этот отличный станок уже сегодня и улучшить производственные процессы в вашей компании! Токарный станок по металлу с фрезерной головой JET BD-11GDMA 50000915MCD представляет собой промышленный многофункциональный аппарат для обработки конических и цилиндрических деталей с крупным сечением. Модель применяют для подрезки торцов, создания левой, дюймовой, метрической резьбы или отверстий. Высокоточные отшлифованные направляющие позволяют легко позиционировать заготовку. Специальная подставка и встроенная лампа освещения предусмотрены для максимально комфортной работы. Оборудование отличается наличием системы подвода охлаждающей жидкости и легкой регулировкой скорости нарезки. Вместительный поддон для сбора стружки, появляющейся в ходе технологического процесса, обеспечивает безопасность и порядок на рабочем месте. Емкость также используют для сбора масла или охлаждающей жидкости. Благодаря небольшим габаритам станок можно разместить в производственном помещении или мастерской.
Преимущества
- JET BD-11GDMA 50000915MCD предназначен для мелкосерийного производства.
- Мощный асинхронный электродвигатель токарного шпинделя.
- Возможность установки тисков для фрезерных операций.

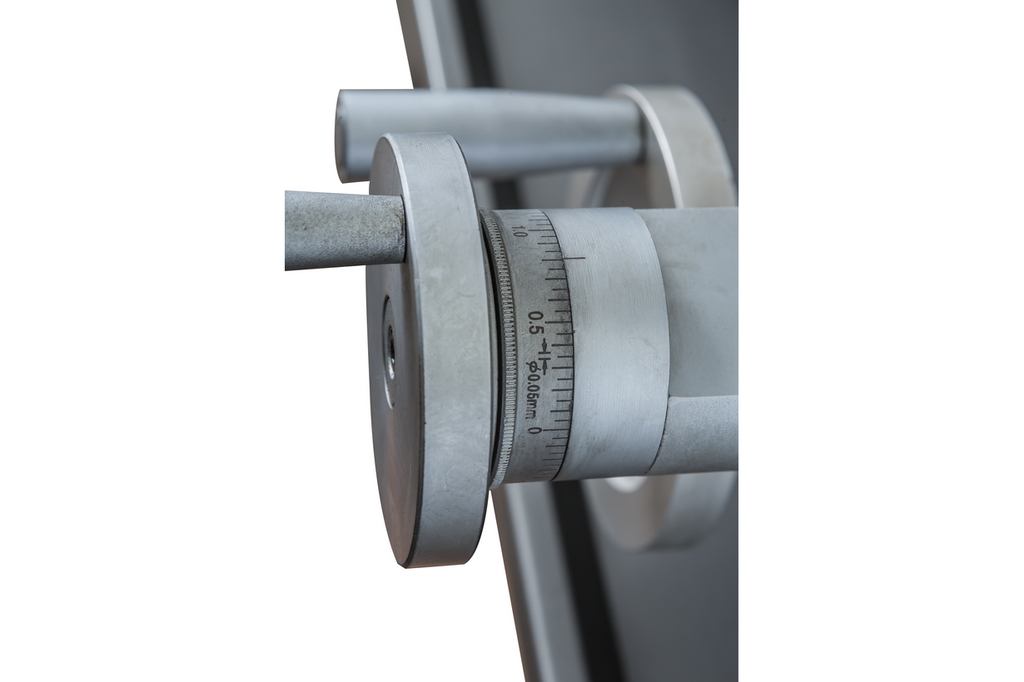

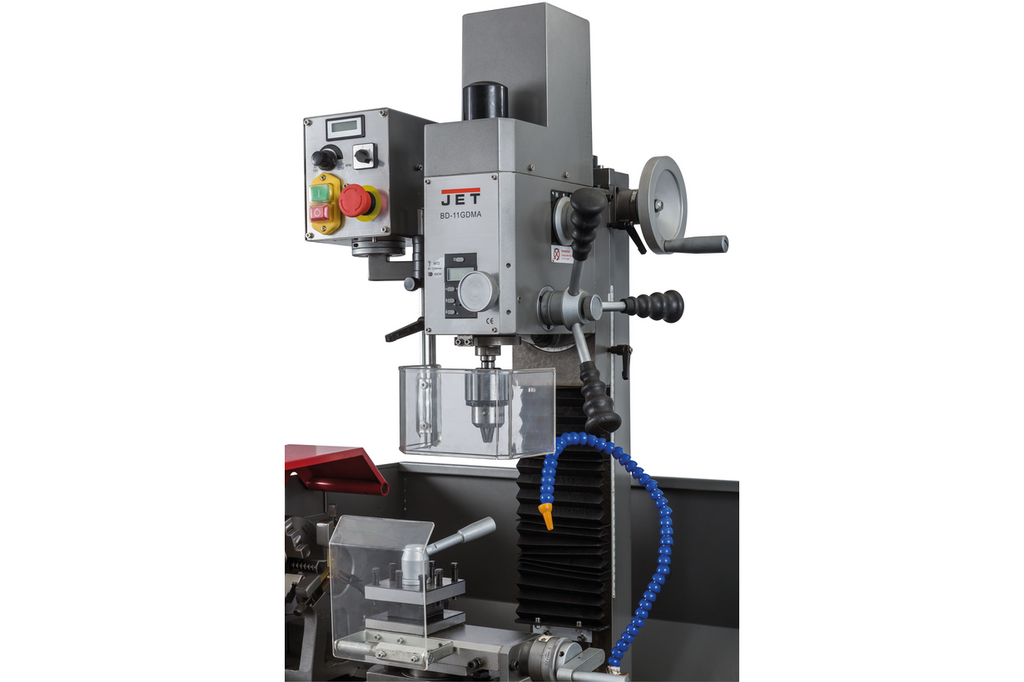

- Фрезерная голова с устройством микроподачи.
- Встроенная цифровая индикация.
- Возможность нарезания левой, дюймовой и метрической резьбы.
- Автоматическая подача при точении.
- 3 режима точения и нарезания резьбы.
- Регулировка зазоров направляющих с помощью клиновых планок.
- Подставка входит в стандартную комплектацию (поставляется отдельно от станка).
- Закаленная и отшлифованная чугунная станина.
- Массивная конструкция обеспечивает работу без вибрации.

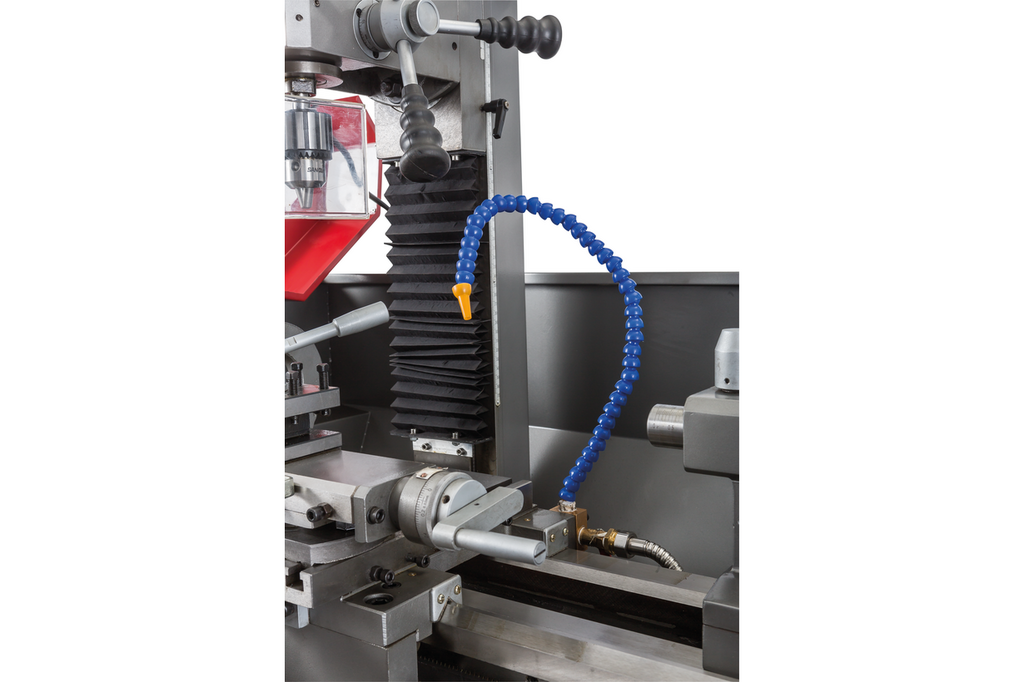

- Подача смазочно-охлаждающей жидкости (СОЖ).
- Лампа для местного освещения рабочей зоны.
- Задняя бабка с регулировкой смещения для обточки конусов.
- Рычаг для быстрой фиксации заготовок.
- Подключение к сети - 220 В.
- Предназначен для мелкосерийного производства
- Мощный асинхронный электродвигатель токарного шпинделя
- Возможность установки тисков для фрезерных работ

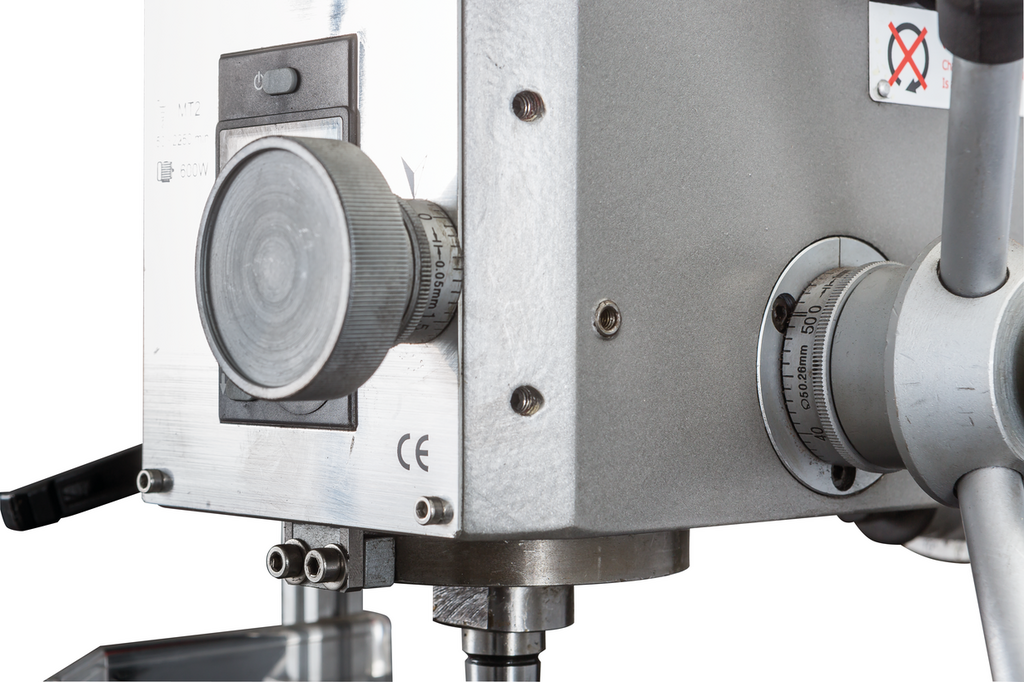

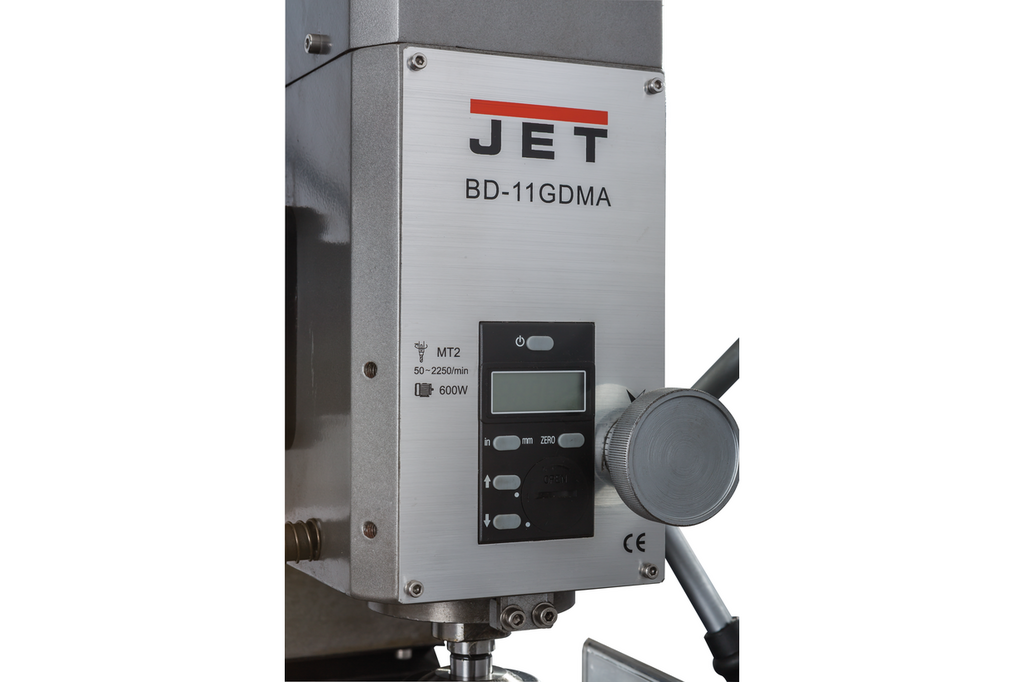

- Фрезерная голова оснащена устройством микроподачи с цифровой индикацией
- Возможность нарезания левой резьбы
- Возможность нарезания дюймовой и метрической резьб
- Автоматическая подача при точении

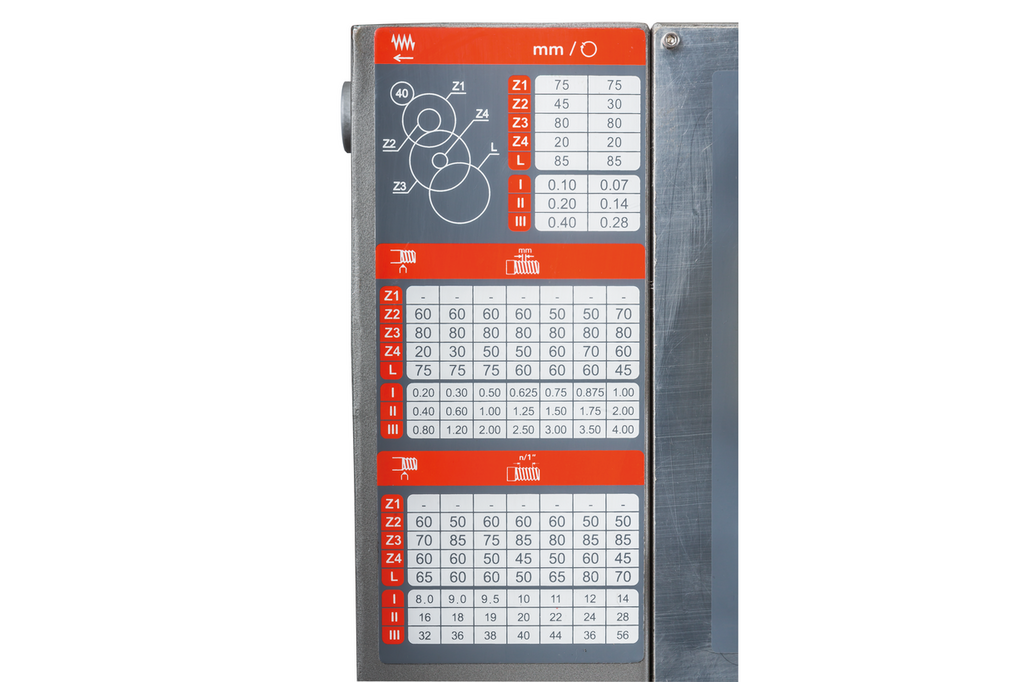

- На одной настройке гитары три режима автоматического точения или нарезания резьбы
- Регулировка зазоров направляющих при помощи клиновых планок
- Подставка входит в стандартную комплектацию (поставляется раздельно от станка)
- Чугунная станина закалена и отшлифована
- Массивная конструкция станины из чугуна гарантирует работу без вибрации
- Подача СОЖ и лампа местного освещения

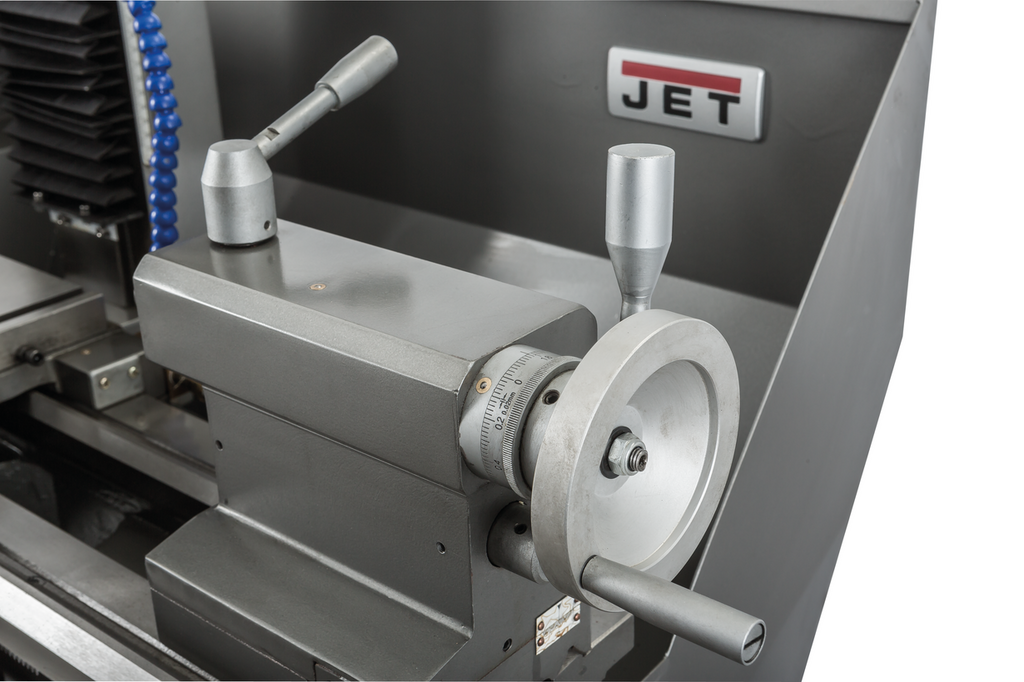

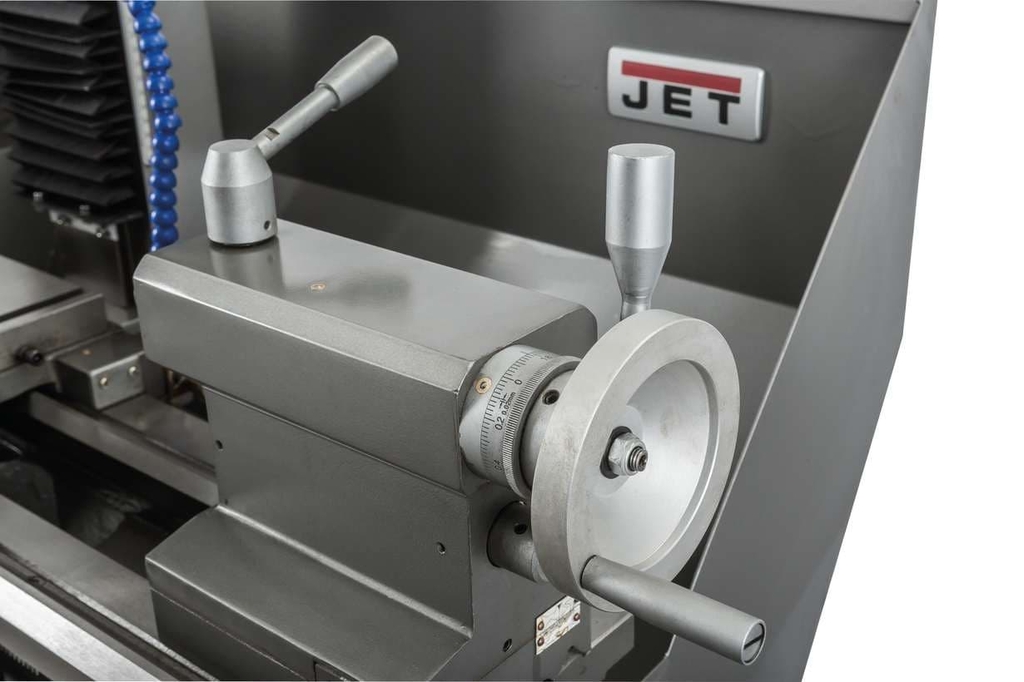

- Массивная задняя бабка с регулировкой смещения для обточки конусов и рычагом быстрой фиксации
- Аналог ТВ-9
Технические характеристики станка jet bd-11gdma
| Напряжение, в | 230 |
| Диаметр обточки над станиной, мм | 280 |
| Диаметр обточки над поперечным суппортом, мм | 170 |
| Расстояние между центрами, мм | 700 |
| Частота вращения шпинделя, об/мин | 150 - 2000 |
| Количество скоростей шпинделя, шт | 6 |
| Конус шпинделя | МК-4 |
| Диаметр проходного отверстия шпинделя, мм | 26 |
| Диапазон продольной подачи, мм/об | 0,07 - 0,4 |
| Количество продольных подач, шт | 6 |
| Диапазон метрической резьбы, мм | 0,2 - 4,0 |
| Количество метрических резьб, шт | 21 |
| Дюймовая резьба | 8 - 56 |
| Количество дюймовых резьб, шт | 21 |
| Шаг ходового винта, мм | Tr 20x3 |
| Макс. размер резца, мм | 12 x 12 |
| Ход поперечного суппорта, мм | 145 |
| Ход верхнего суппорта, мм | 60 |
| Пиноль задней бабки | МК-2 |
| Ход пиноли задней бабки, мм | 80 |
| Диапазон неподвижного люнета, мм | 0-25 |
| Диапазон подвижного люнета, мм | 0-25 |
| Объем бака сож, л | 5 |
| Расстояние между направляющими, мм | 180 |
| Мощность двигателя, квт | 1,1 |
| Потребляемая мощность, квт (s6 40%) | 1,5 |
| Тип двигателя | Асинхронный, 220В, 50 Гц |
| Мощность насоса сож, квт | 0,09 |
| Разное | ФРЕЗЕРНАЯ ГОЛОВА |
| Напряжение питания | 220 В, 50 Гц |
| Максимальный диаметр сверления сталь, мм | 20 |
| Максимальный диаметр сверления чугун, мм | 22 |
| Шомпол | М12 |
| Максимальный диаметр концевой фрезы, мм | 20 |
| Сверлильный патрон | 1-13 |
| Частота вращения вертикального шпинделя, об/мин | 50 - 2250 |
| Количество скоростей вертикального шпинделя, шт | 2 |
| Ход пиноли шпинделя, мм | 50 |
| Расстояние между пазами стола, мм | 115 |
| Диапазон поворота вертикальной головы (вправо/влево) | ±45° |
| Расстояние от вертикального шпинделя до стола, мм | 320 |
| Расстояние от вертикального шпинделя до стойки, мм | 185 |
| Размер стола по оси x и y, мм | 150x270 |
| Ход головы по оси z, мм | 270 |
| Ширина т-образного паза стола, мм | 12 |
| Количество т-образных пазов стола, шт | 2 |
| Мощность вертикального двигателя, квт | 0,6 (коллекторный) |
| Длина в упаковке, см | 137 / 81 (станок/подставка) |
| Ширина в упаковке, см | 75 / 69 (станок/подставка) |
| Высота в упаковке, см | 101 / 43 (станок/подставка) |
| Масса в упаковке, кг | 250 / 47 (станок/подставка) |
Особенности станка jet bd-11gdma
 |

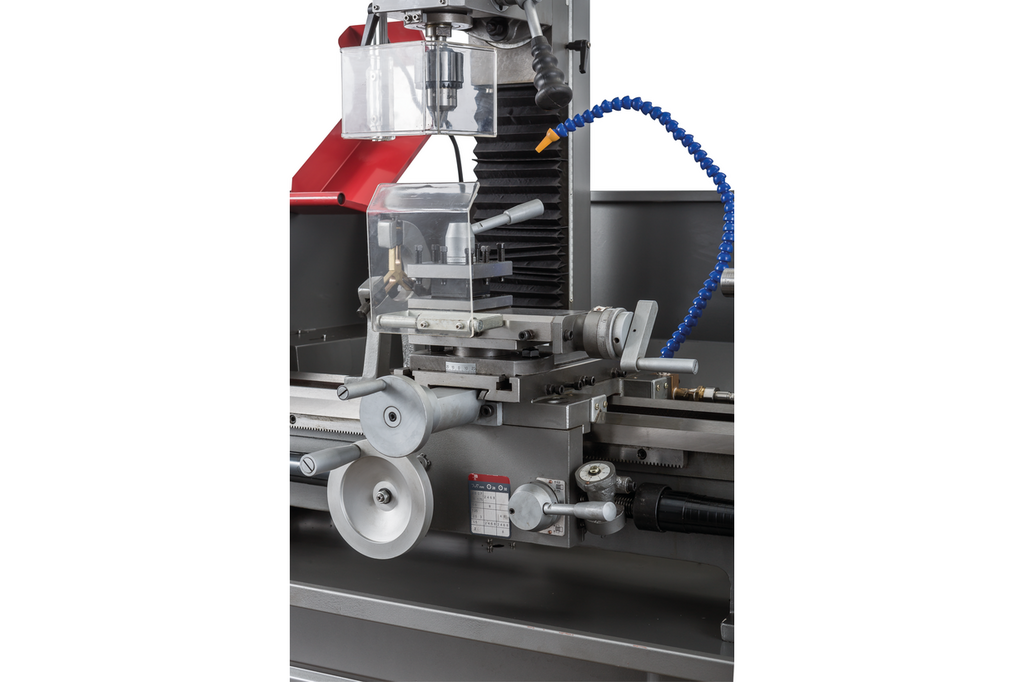

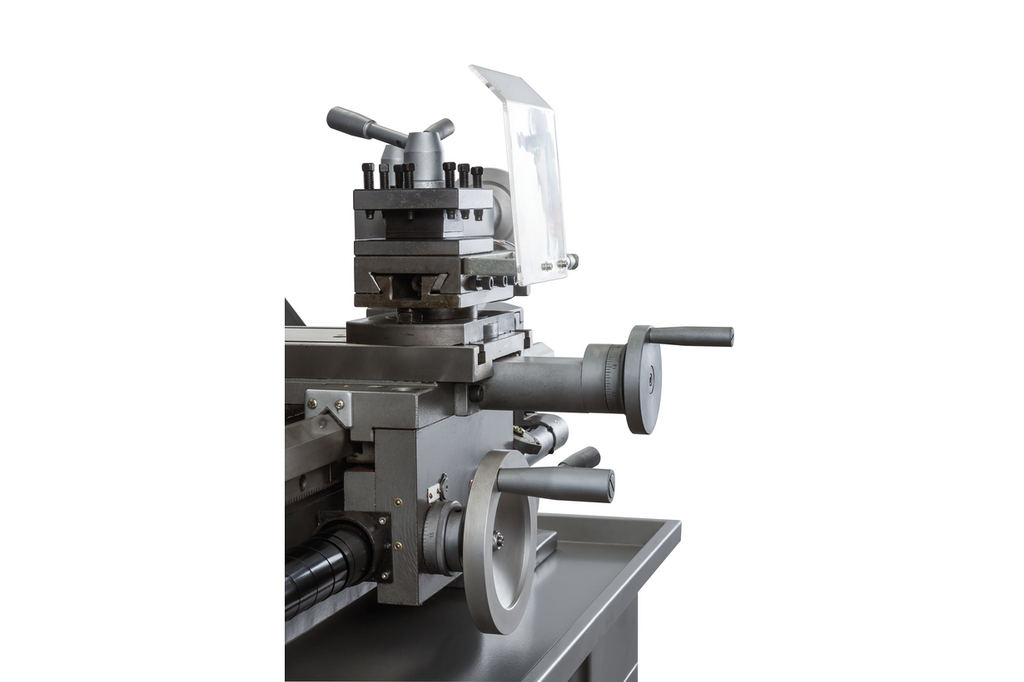

Безопасность Прозрачный экран защищает оператора в процессе работы и не закрывает обзор. |
 |

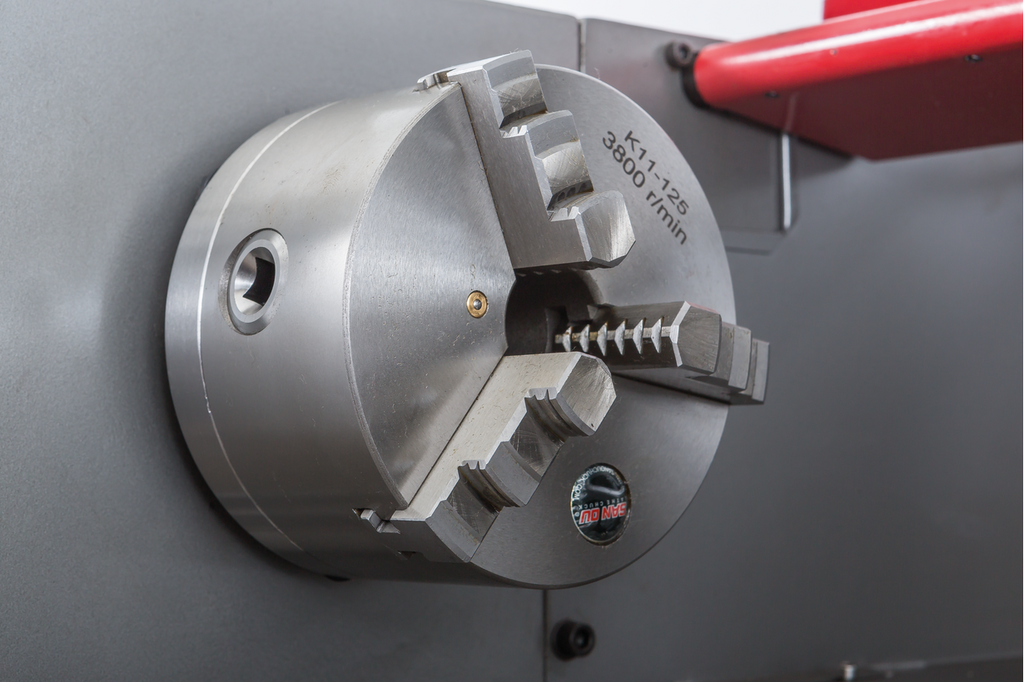

Надежная фиксация Трехкулачковый патрон плотно зажимает заготовку, повышая качество и точность обработки. |
 |

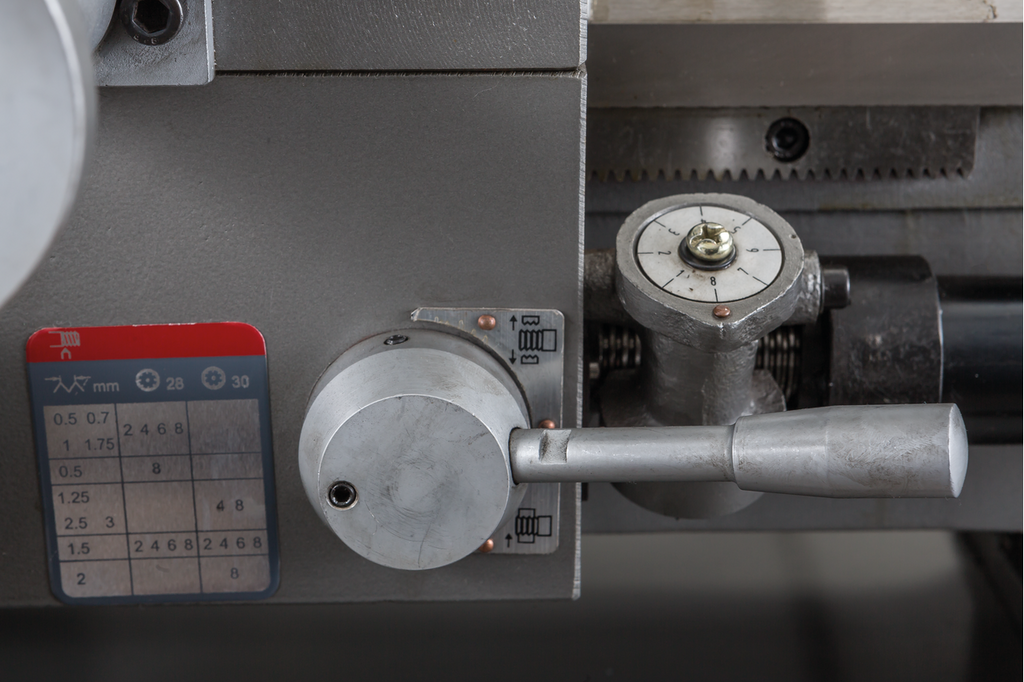

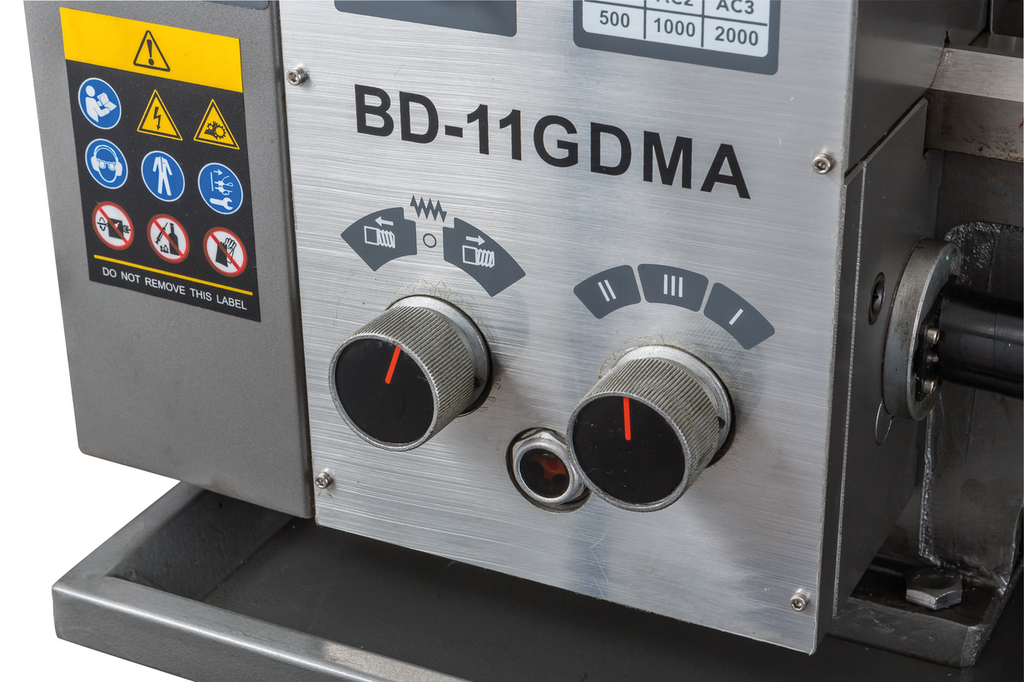

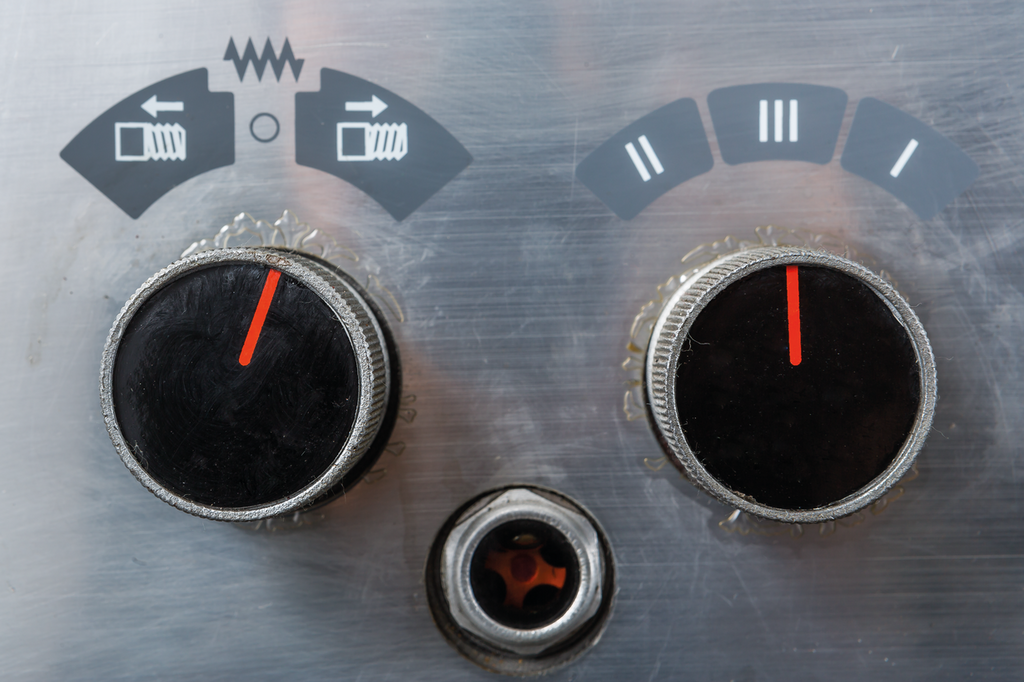

Плавная регулировка Специальные регуляторы позволяют настраивать скорость и направление автоматической подачи. |
 |

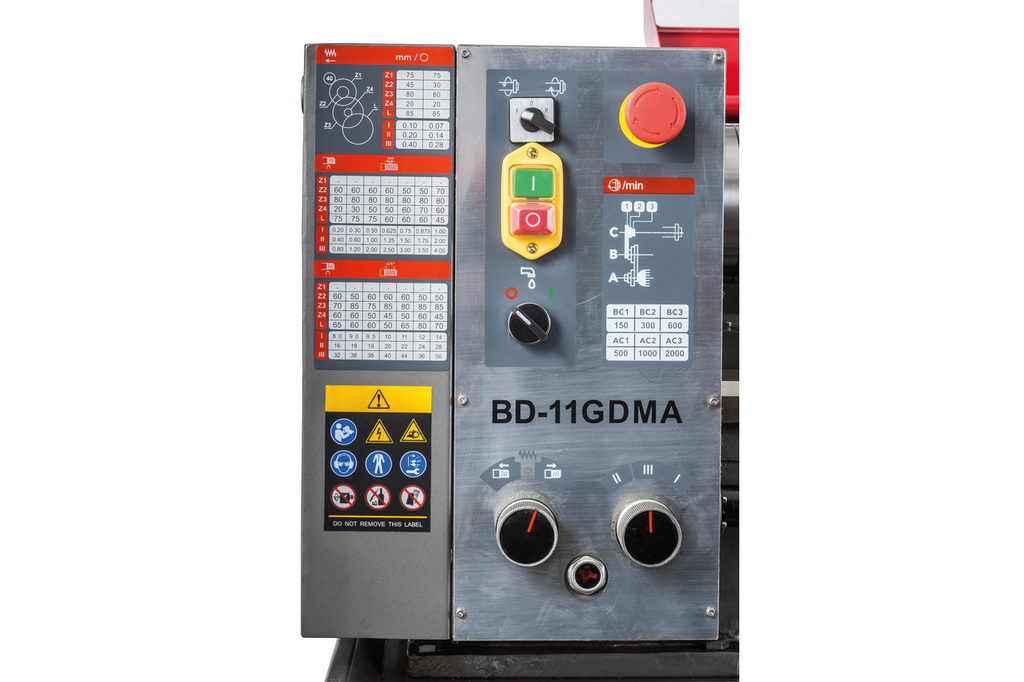

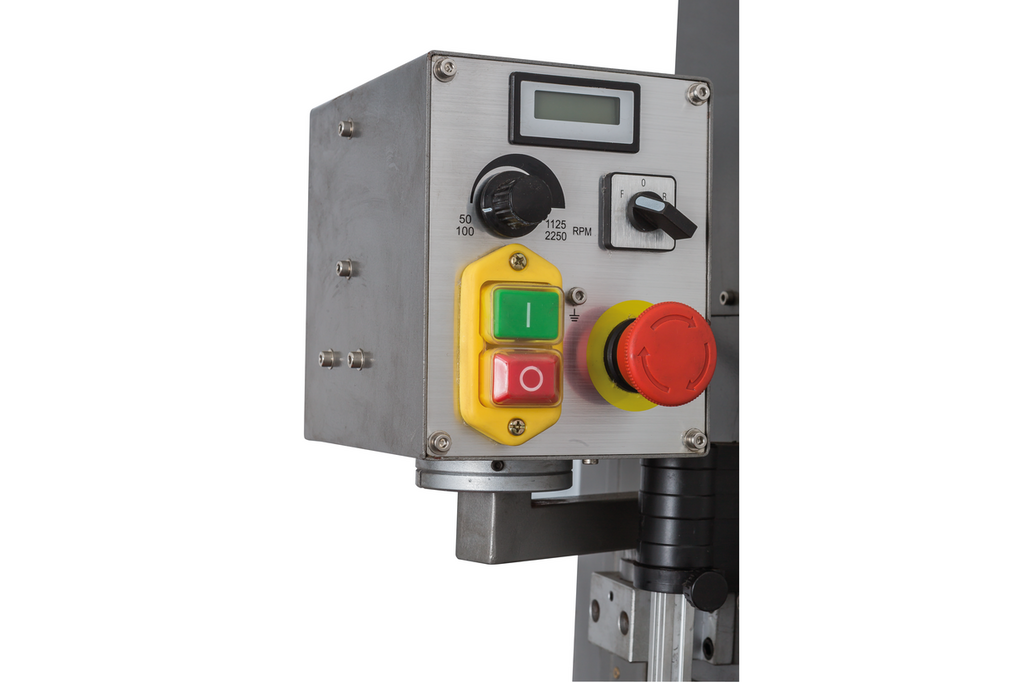

Аварийный выключатель Управление происходит с помощью двух кнопок, для моментальной остановки двигателя предусмотрен аварийный выключатель. |
 |

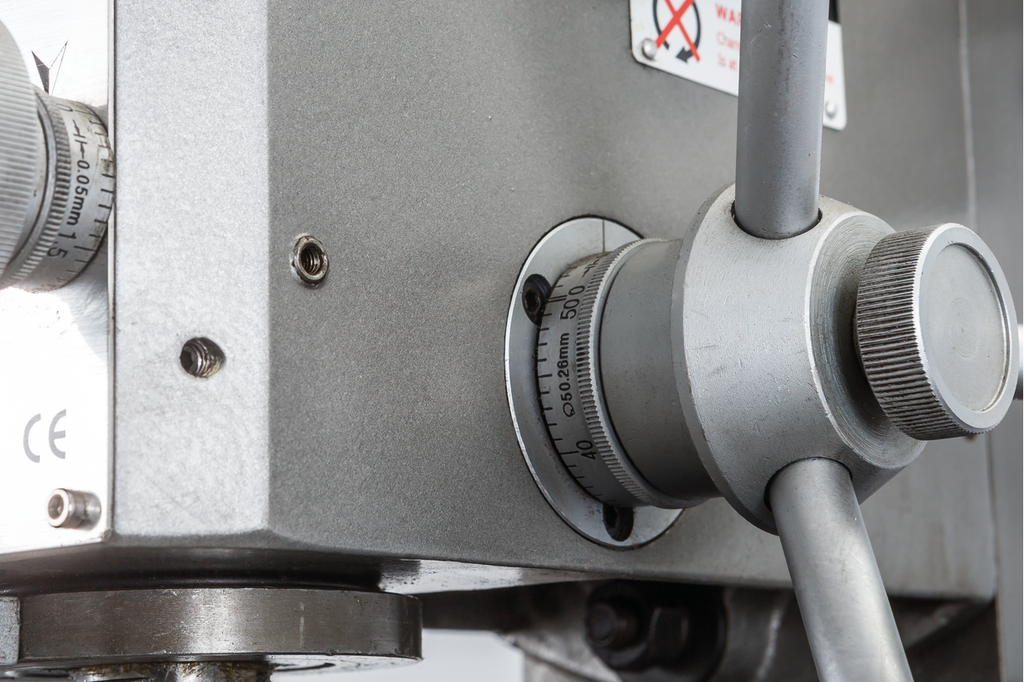

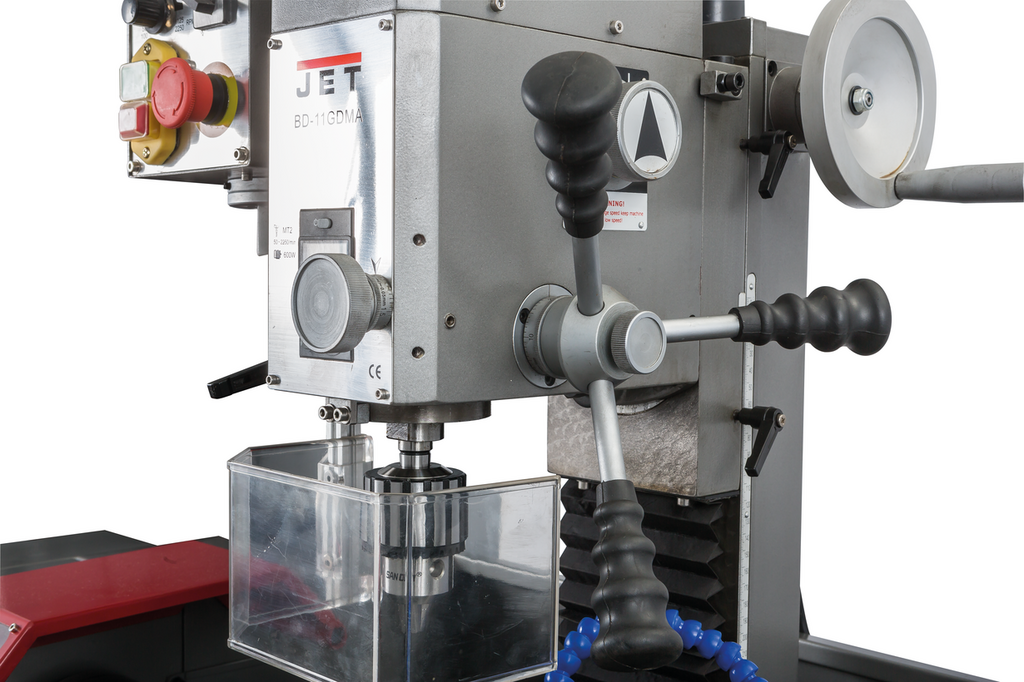

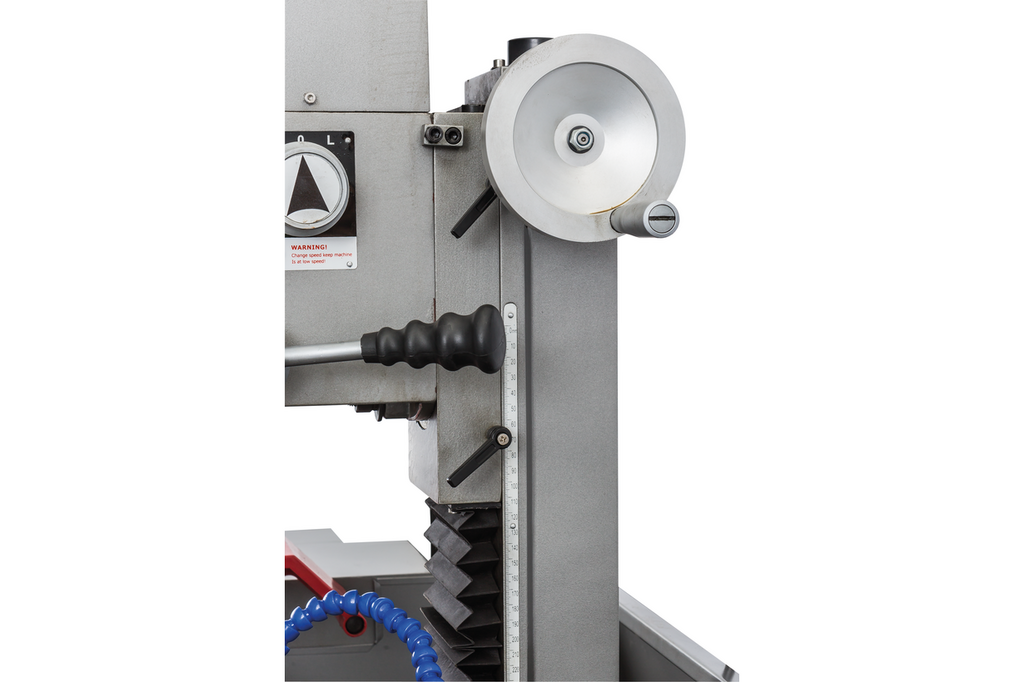

Удобный захват Рукояти эргономичной формы для опускания фрезерного узла оснащены противоскользящими наконечниками. |

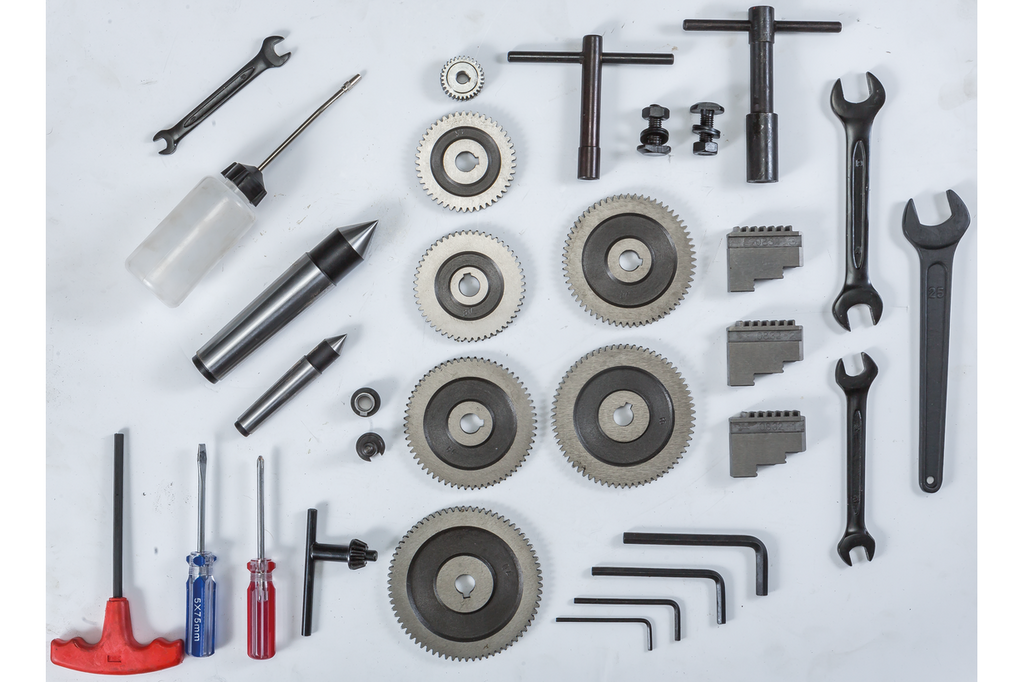

Комплектация
- Невращающийся центр, МК-4.
- Невращающийся центр, МК-2.
- Вращающийся центр, МК-2.
- 3-x кулачковый патрон 125 мм с обратными кулачками.

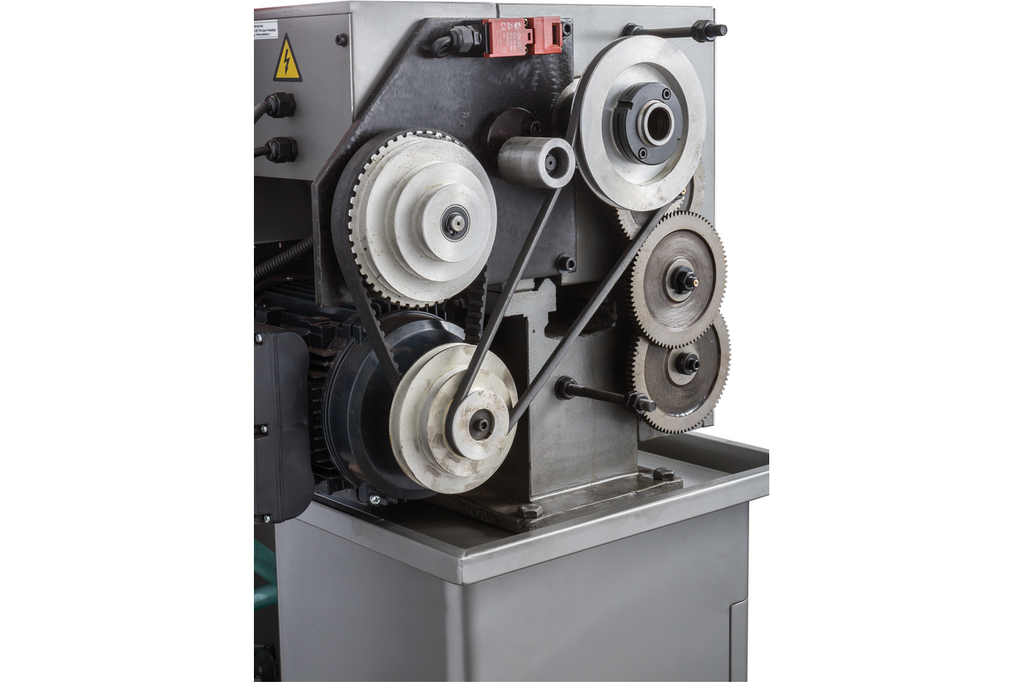

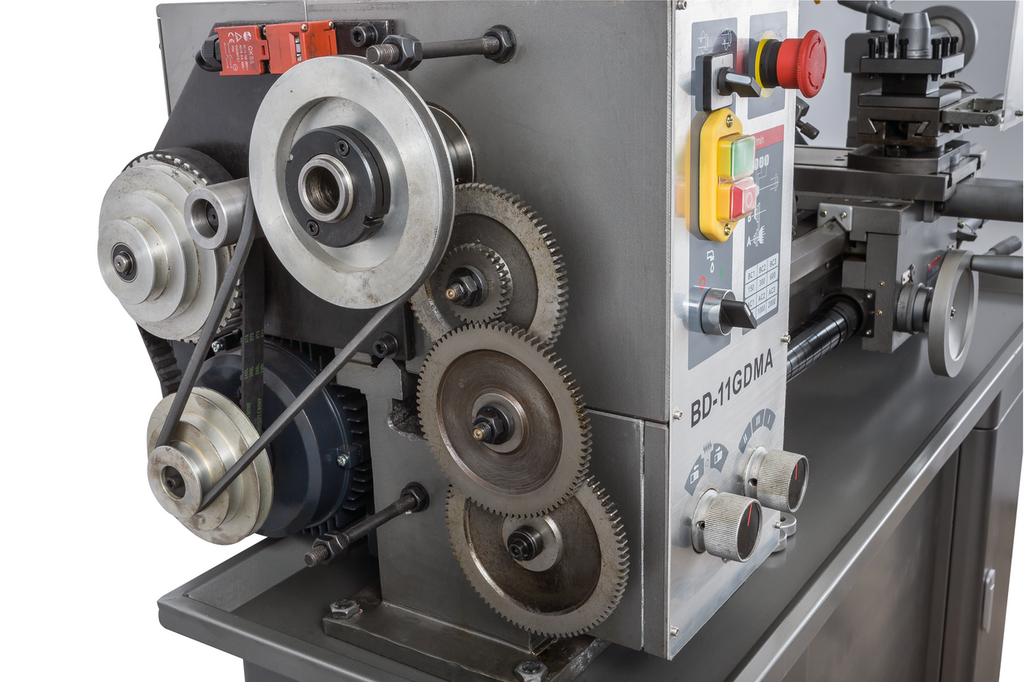

- Сменные металлические шестерни.

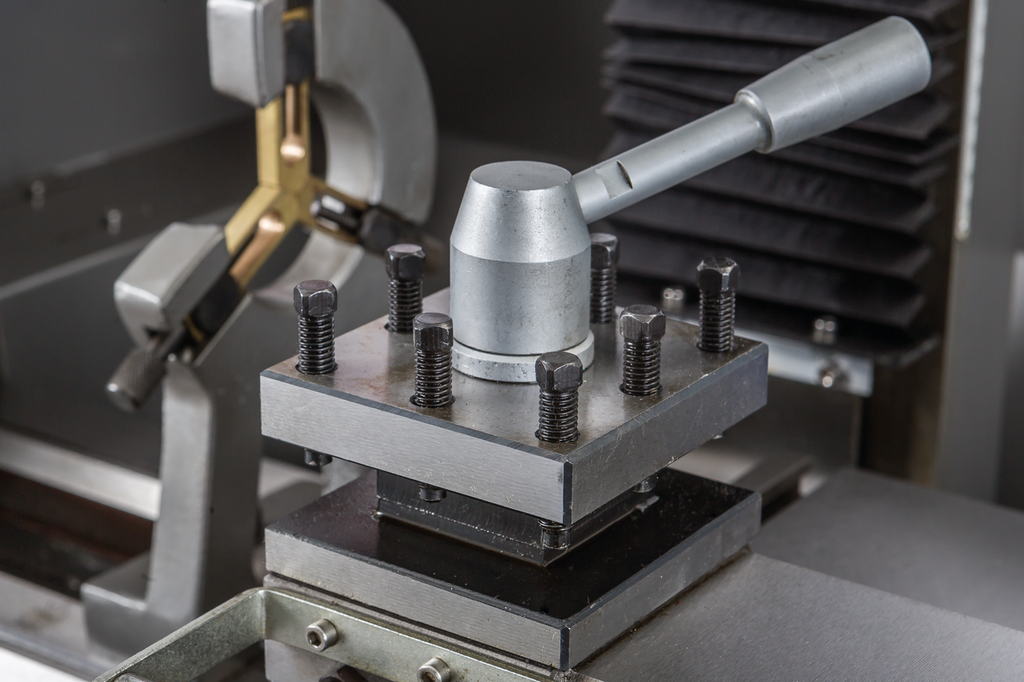

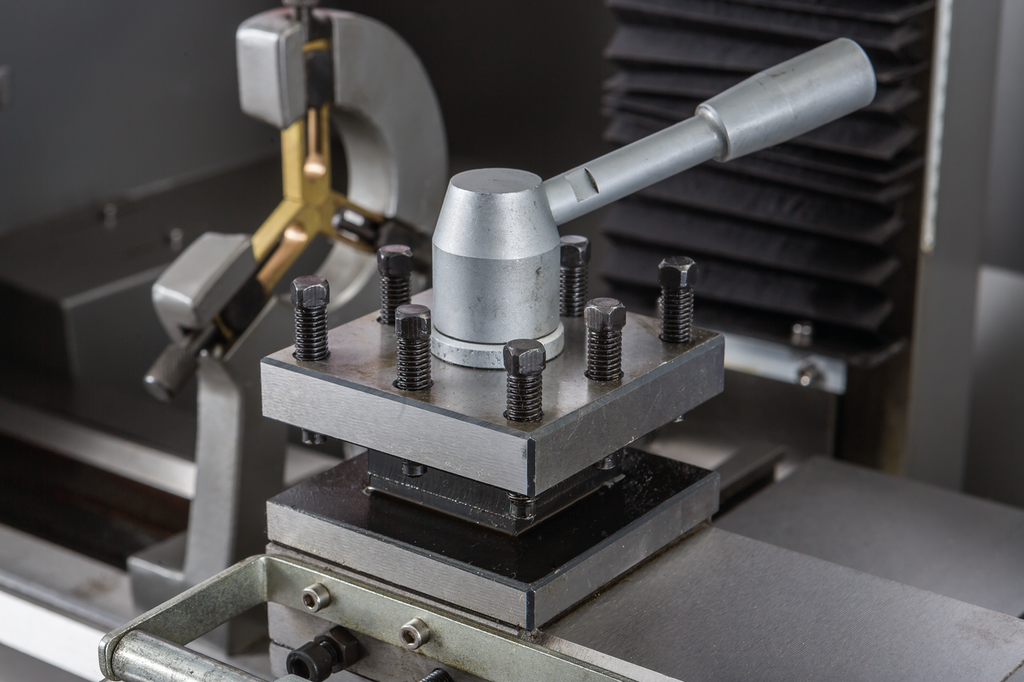

- 4-х-позиционный резцедержатель с фиксатором.
- Защитный спиральный кожух ходового винта.

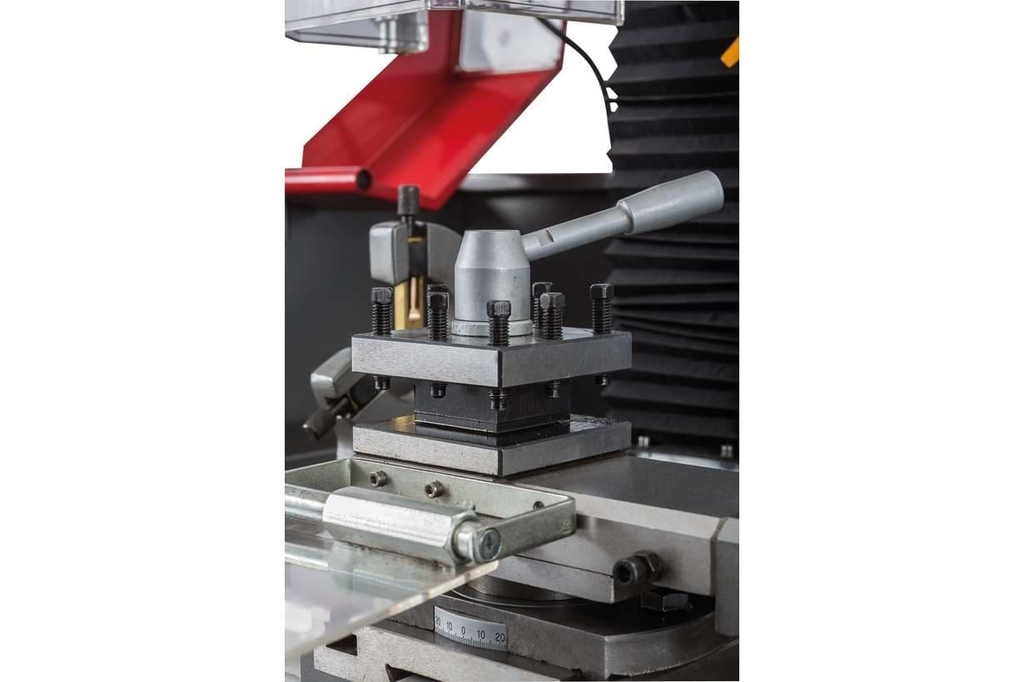

- Защитный экран резцедержателя.
- Защитный экран токарного патрона с концевым выключателем.
- Защитный экран сверлильного патрона с концевым выключателем.
- Защитная задняя стенка.

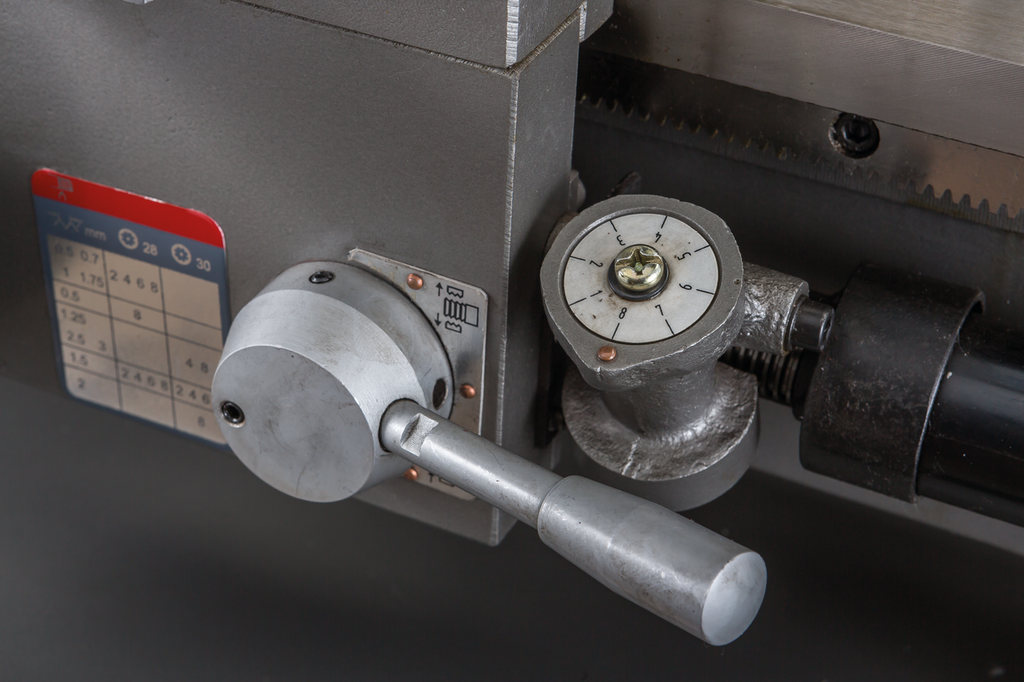

- Указатель резьбы.
- Подставка.
- Поддон для сбора стружки.

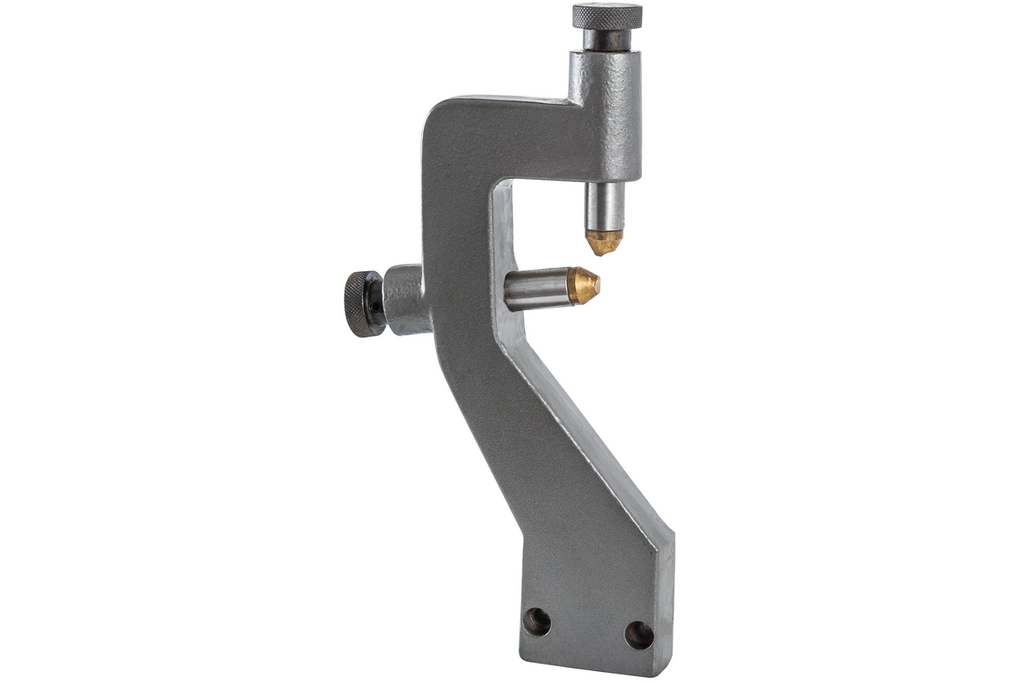

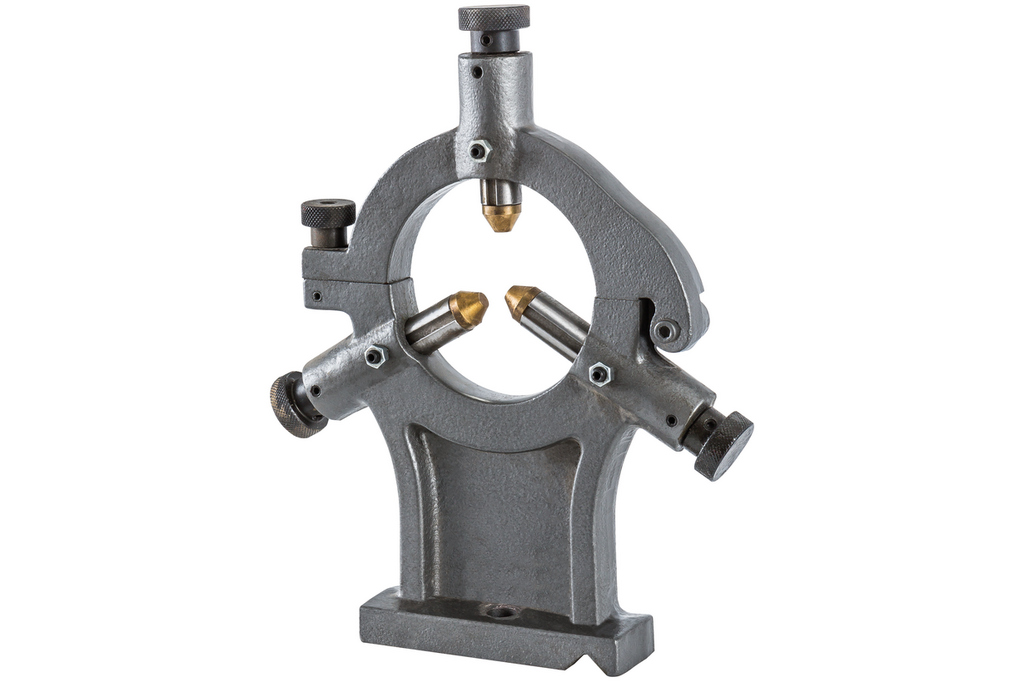

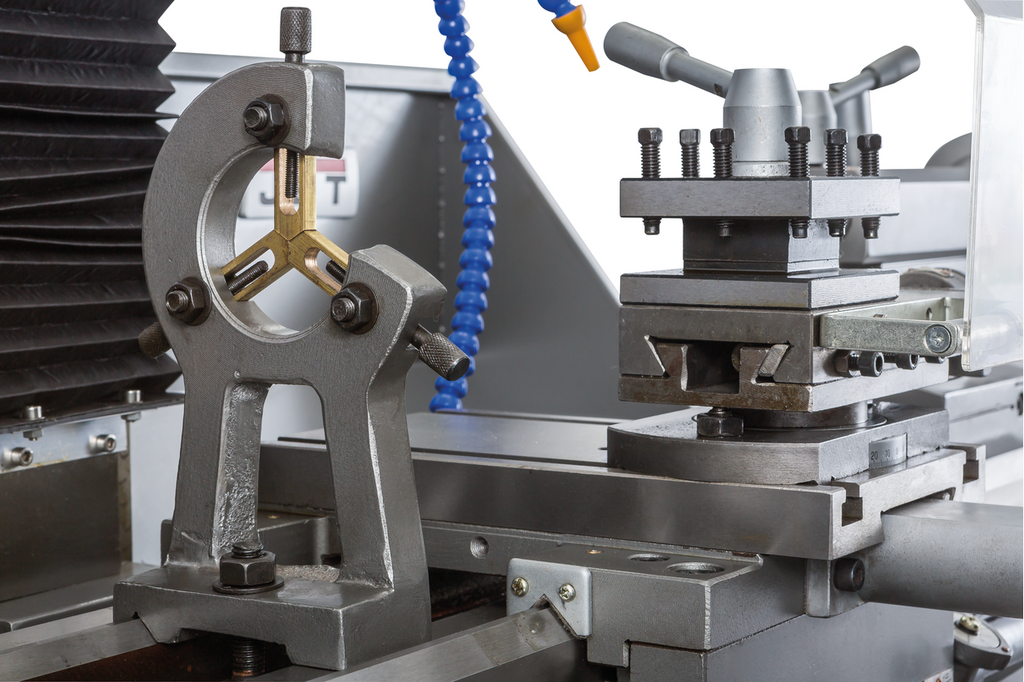

- Неподвижный люнет.

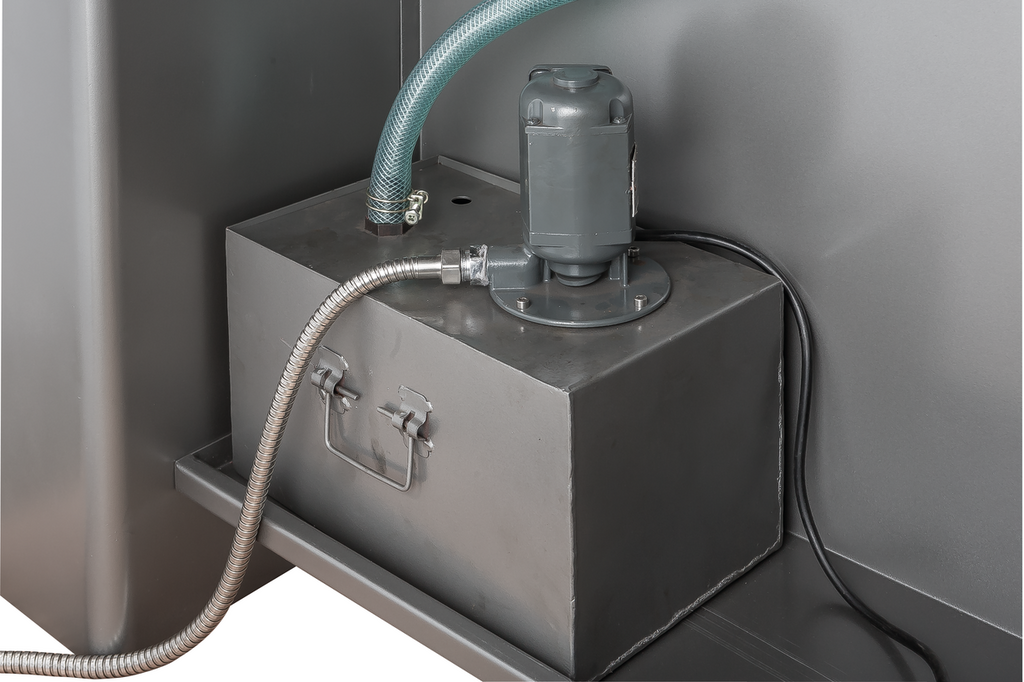

- Система подвода СОЖ.

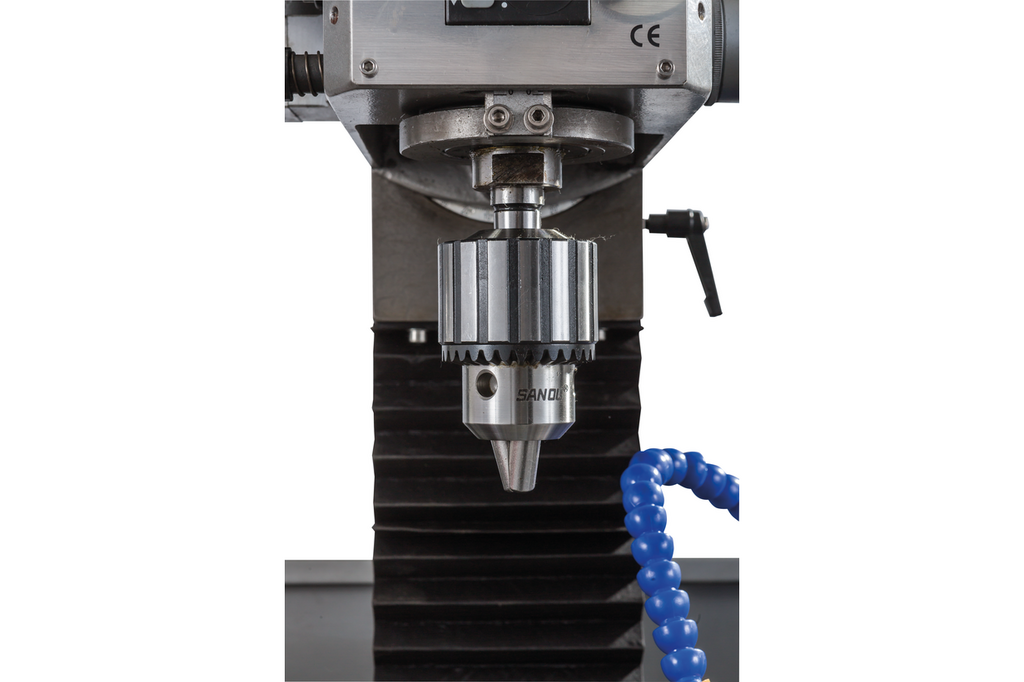

- Сверлильный патрон 1-13 мм МК-2 с дорном В16.
- Масляный шприц.
- Ключ для 3-х кулачкового патрона.
- Ключ резцедержателя.
- Набор инструмента для обслуживания станка.
- Руководство по эксплуатации.
Параметры упакованного товара
Вес, кг: 250,00
Ширина, мм: 750
Высота, мм: 1010
