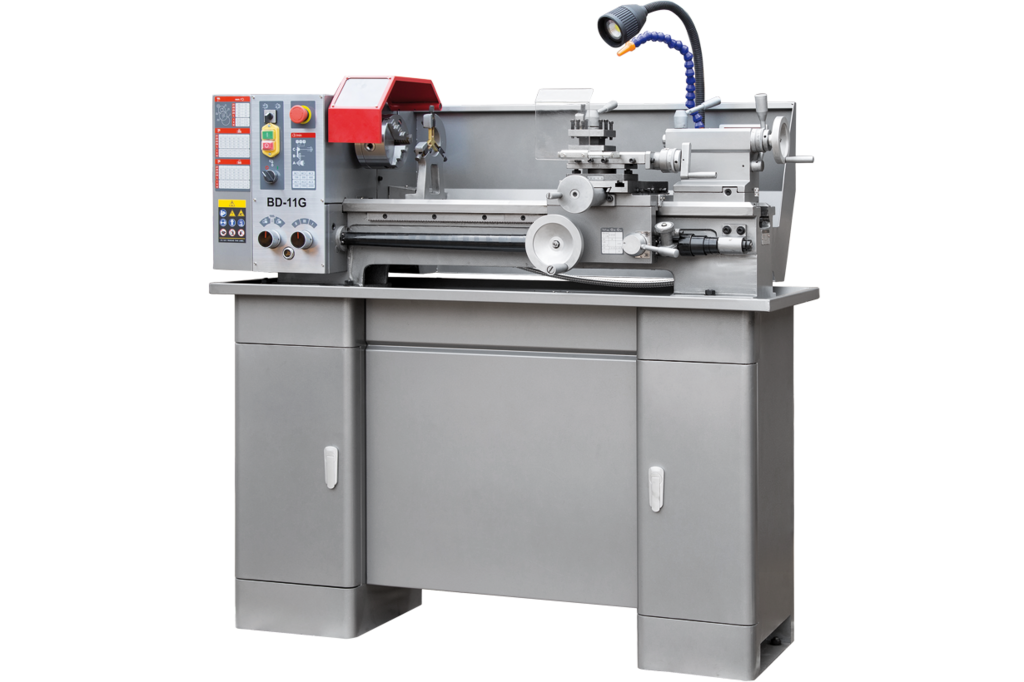

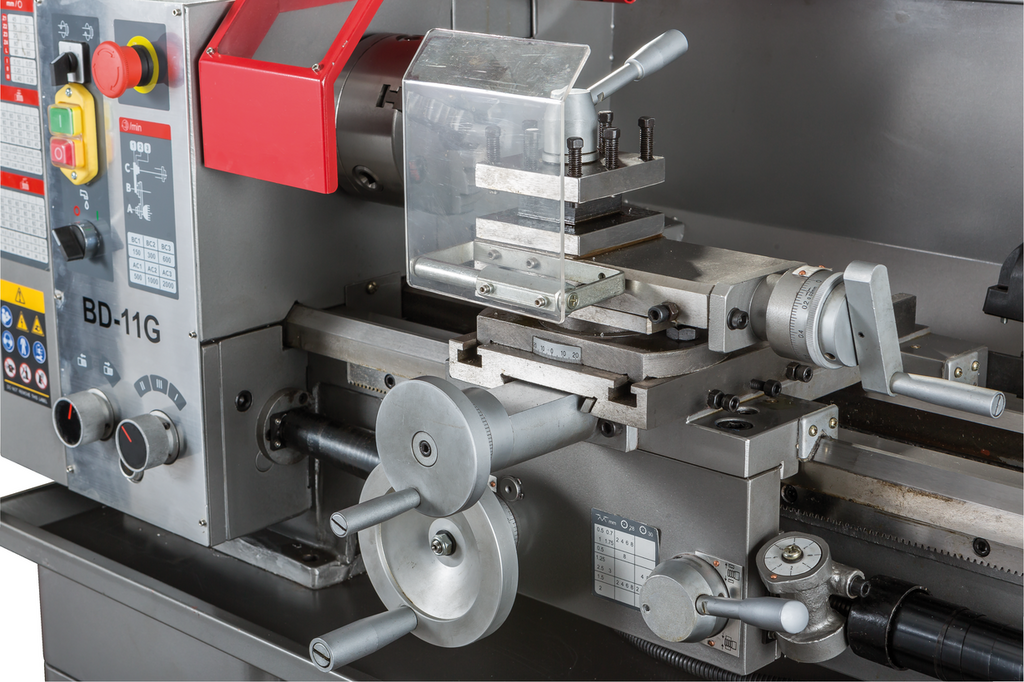

Токарный станок по металлу JET BD-11G (50000915M)

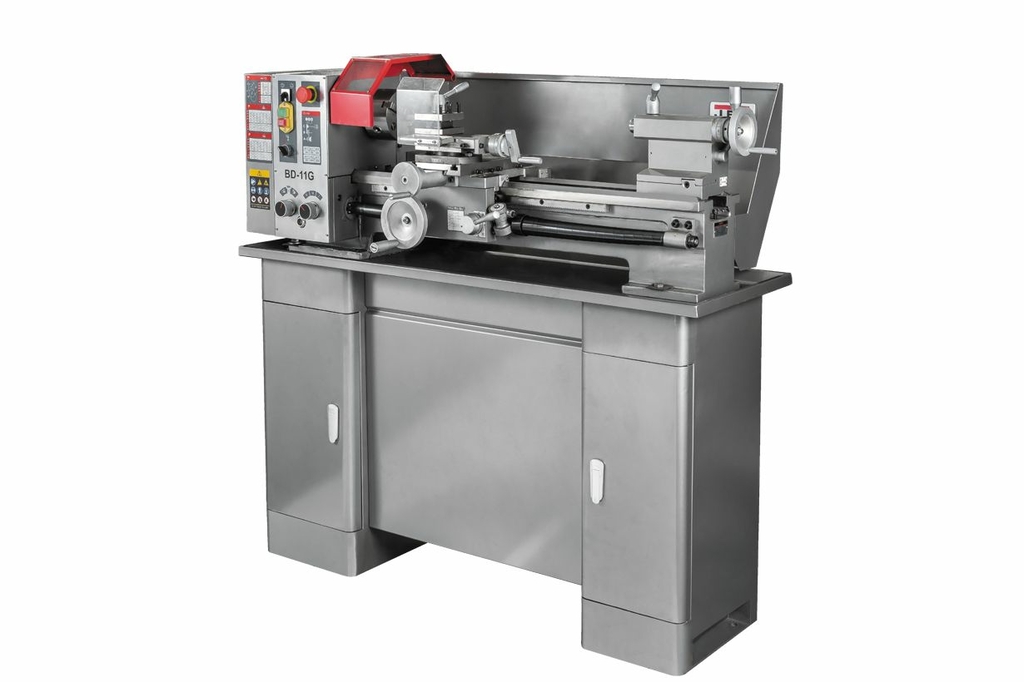

Настольный токарный станок от JET BD-11G поставляется на тумбе и имеет самый мощный двигатель в линейке настольных токарных станков от JET - 1,1 кВт. Двигатель асинхронный, подключается к обычной бытовой сети и имеет потребляемую мощность 1,5 кВт. Благодаря асинхронному двигателю на станке отсутствует потеря момента, а скорости вращения шпинделя изменяются путем перебрасывания ремня на шкивах. Всего скоростей шесть в диапазоне от 150 до 2000 об/мин. Расстояние между центрами 700 мм, максимальный диаметр над станиной 280 мм. Станок BD-11G способен выполнять все операции токарного станка. На станке предусмотрена возможность нарезания правой и левой резьбы, автоматическая продольная подача суппорта, возможность поворота резцедержки для проточки малых конусов, юстировка задней бабки для проточки больших конусов. На станке установлена коробка подач, 3-х ступенчатая, которая позволяет изменять шаг резьбы или скорость автоматической подачи без замены шестеренок. Все шестерни, установленные на станке, выполнены из металла. Станок поставляется в комплекте с 3-х кулачковым патроном и неподвижным люнетом. Все остальное можно докупить по мере необходимости – это и 4-х кулачковый патрон, и подвижный люнет, и станцию СОЖ, планшайба, резцы и множество других аксессуаров.
Преимущества
- Предназначен для мелкосерийного производства
- Мощный асинхронный электродвигатель
- Возможность нарезания левой резьбы
- Возможность нарезания дюймовой и метрической резьб
- Автоматическая подача при точении
- На одной настройке гитары три режима автоматического точения или нарезания резьбы
- Регулировка зазоров направляющих при помощи клиновых планок
- Подставка входит в стандартную комплектацию (поставляется раздельно от станка)
- Чугунная станина закалена и отшлифована
- Массивная конструкция станины из чугуна гарантирует работу без вибрации
- Массивная задняя бабка с регулировкой смещения для обточки конусов и рычагом быстрой фиксации
- Аналог ТВ-9
Характеристики мини токарного станка jet bd-11g
| Диаметр обточки над поперечным суппортом, мм | 170 |
| Частота вращения шпинделя, об/мин | 150 - 2000 |
| Количество скоростей шпинделя | 6 |
| Конус шпинделя | МК-4 |
| Диаметр проходного отверстия шпинделя, мм | 26 |
| Диапазон продольной подачи, мм/об | 0,07 - 0,4 |
| Количество продольных подач | 6 |
| Диапазон метрической резьбы, мм | 0,2 - 3,5 |
| Количество метрических резьб | 21 |
| Дюймовая резьба, TPI | 8 - 56 |
| Количество дюймовых резьб | 21 |
| Шаг ходового винта, мм | Tr 20x3 |
| Макс. размер резца, мм | 12 x 12 |
| Ход поперечного суппорта, мм | 145 |
| Ход верхнего суппорта, мм | 60 |
| Пиноль задней бабки | МК-2 |
| Ход пиноли задней бабки, мм | 80 |
| Диаметр пиноли, мм | 30 |
| Диапазон неподвижного люнета, мм | 0-25 |
| Диапазон подвижного люнета, мм | 0-25 |
| Расстояние между направляющими, мм | 180 |
| Потребляемая мощность, кВт (S6 40%) | 1,5 |
| Тип двигателя | Асинхронный, 220В, 50 Гц |
| Напряжение, В | 230 |
| Диаметр обработки над станиной, мм | 280 |
| Расстояние между центрами, мм | 700 |
| Мощность двигателя, кВт | 1,1 |
| Страна производителя | Китай |
| Длина, мм | 1390 |
| Ширина, мм | 660 |
| Высота, мм | 1285 |
| Масса, кг | 210 |
| Длина в упаковке, см | 132 / 81 (станок/подставка) |
| Ширина в упаковке, см | 70 / 69 (станок/подставка) |
| Высота в упаковке, см | 67 / 43 (станок/подставка) |
| Масса в упаковке, кг | 240 / 47 (станок/подставка) |
Особенности JET BD-11G
 |
Безопасная эксплуатация Защитный пластиковый кожух способствует безопасной эксплуатацииJET BD-11G 50000915M. |
 |

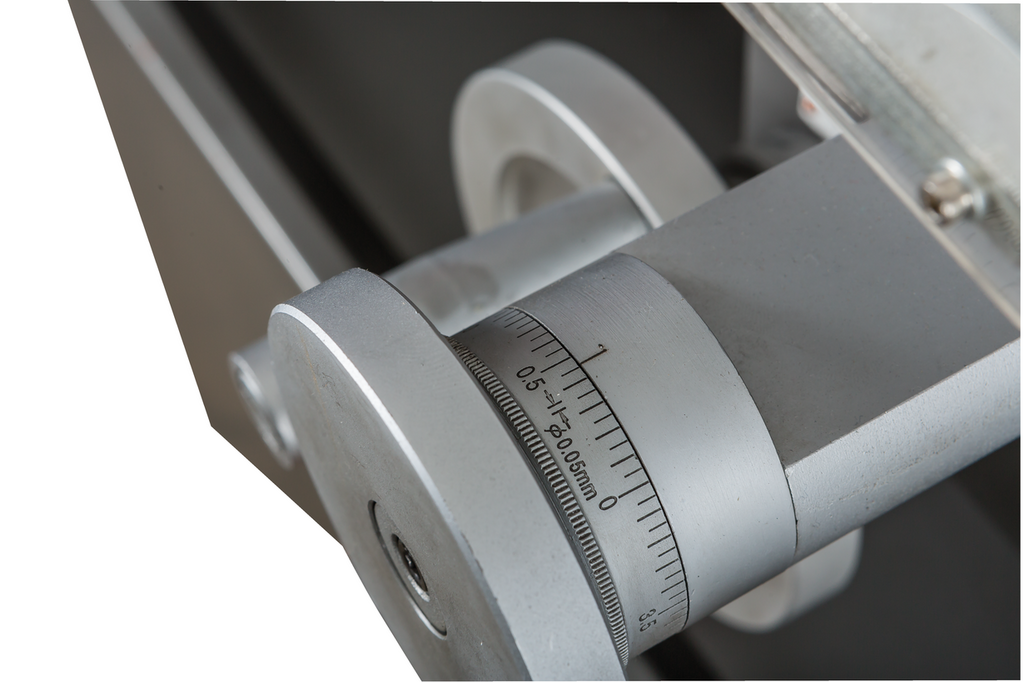

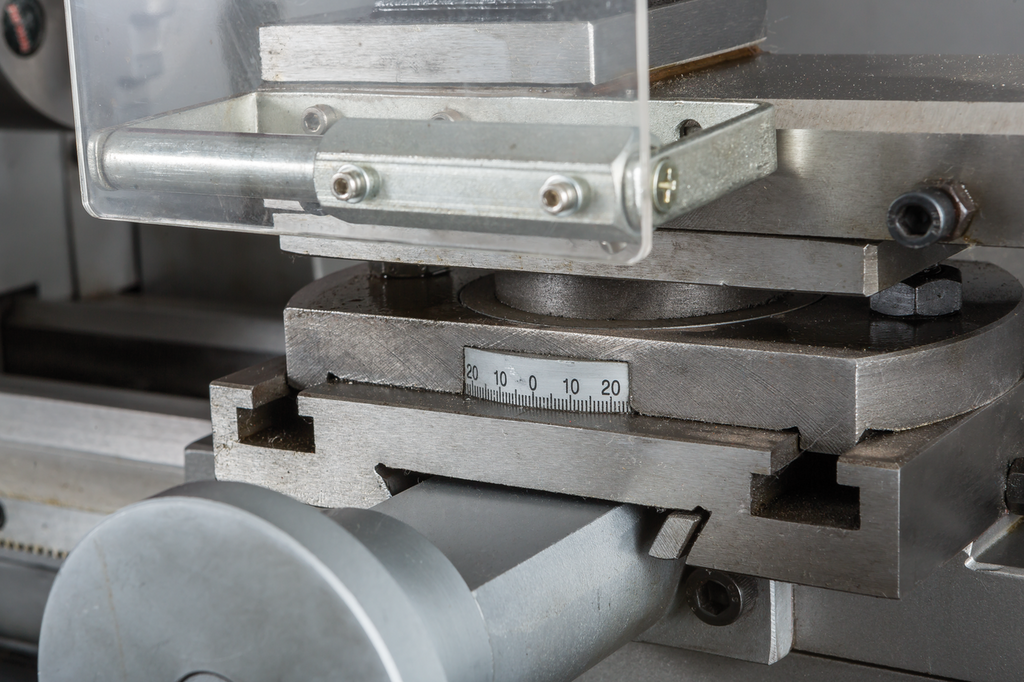

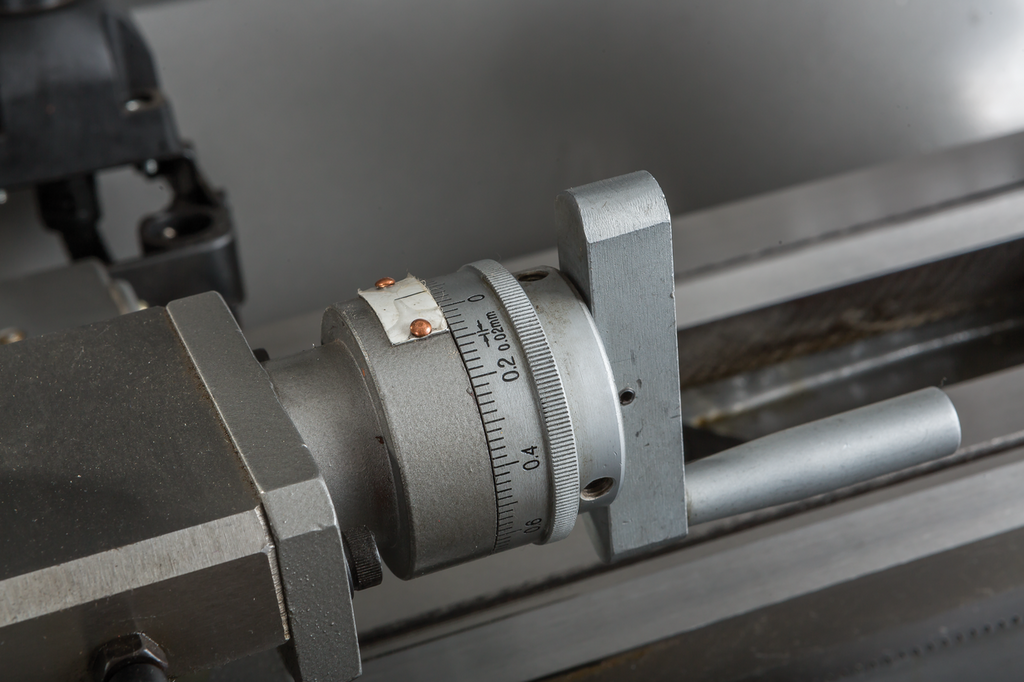

Точность в работе Метрическая шкала позволяет с высокой точностью регулировать перемещение суппорта. |
 |
Богатая комплектация Комплект поставки включает в себя все необходимое для стабильной и эффективной работы оборудования. |
 |

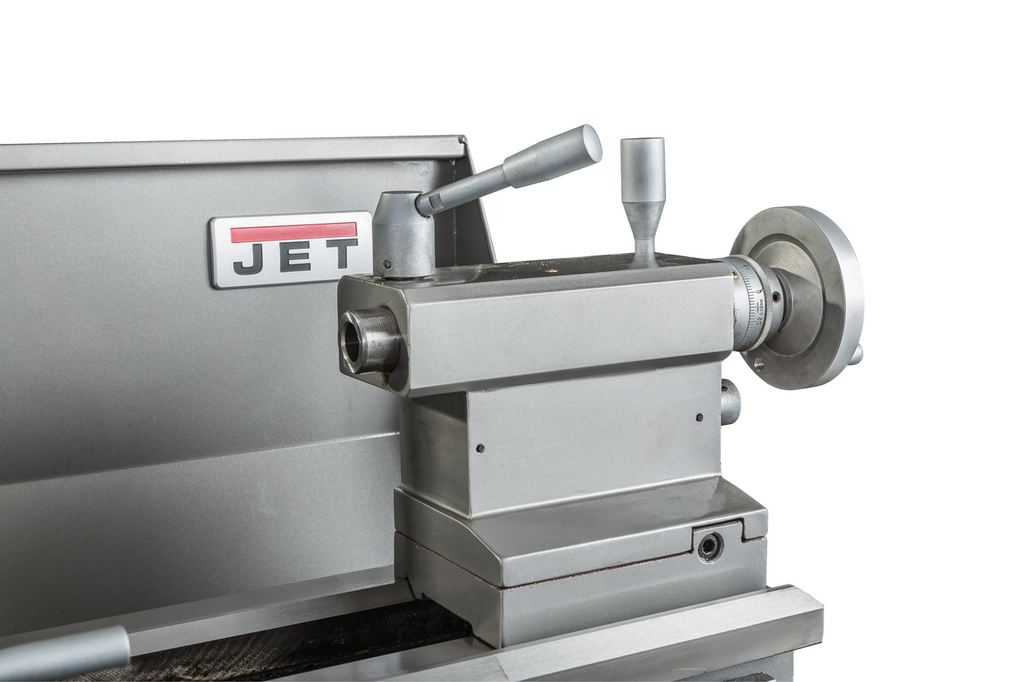

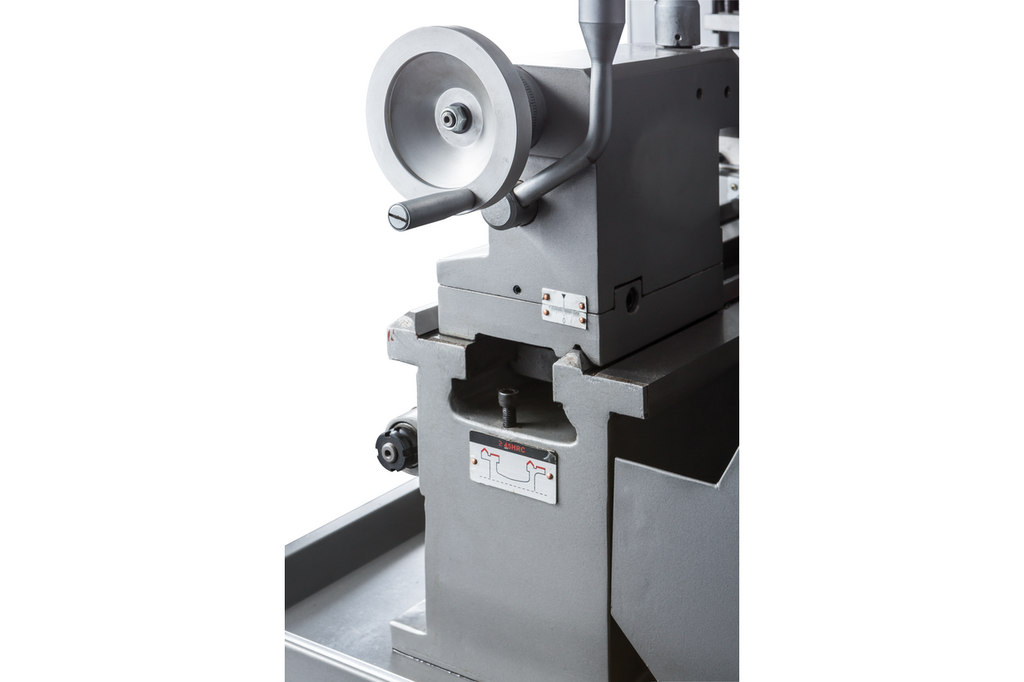

Задняя бабка Задняя бабка массивна и оснащения рукояткой фиксации к станине и рукояткой фиксации пиноли. Для точения длинных конусов бабку можно сметить влево или в право на +/- 10 мм. |
|

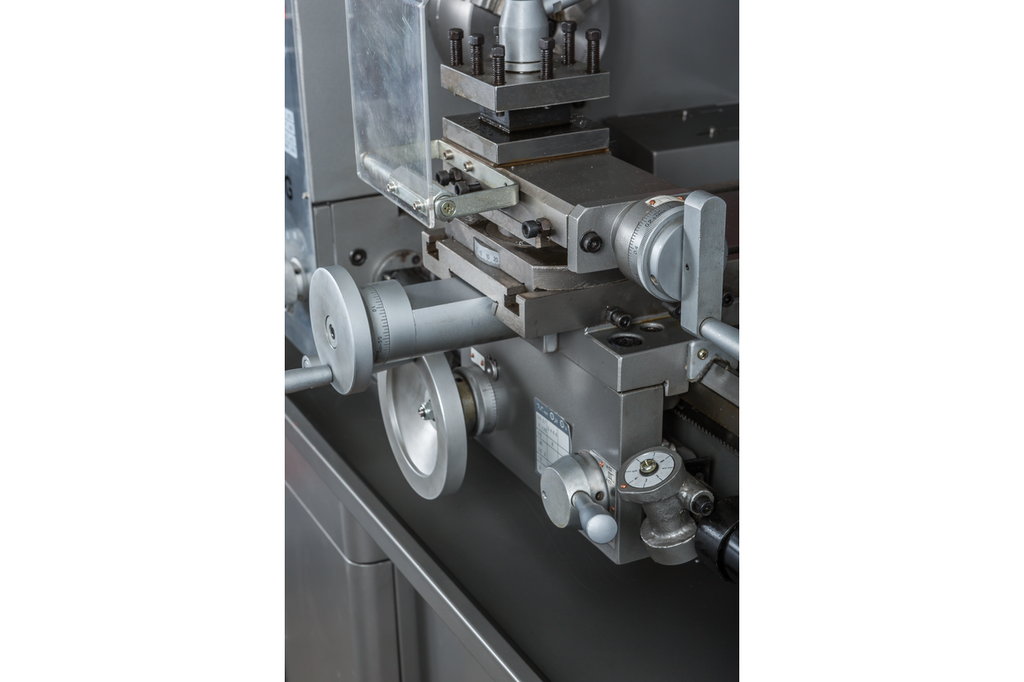

Точение конусов Верхние резцовые салазки могут поворачиваться на угол +/- 60 градусов для точения конусов. |
 |

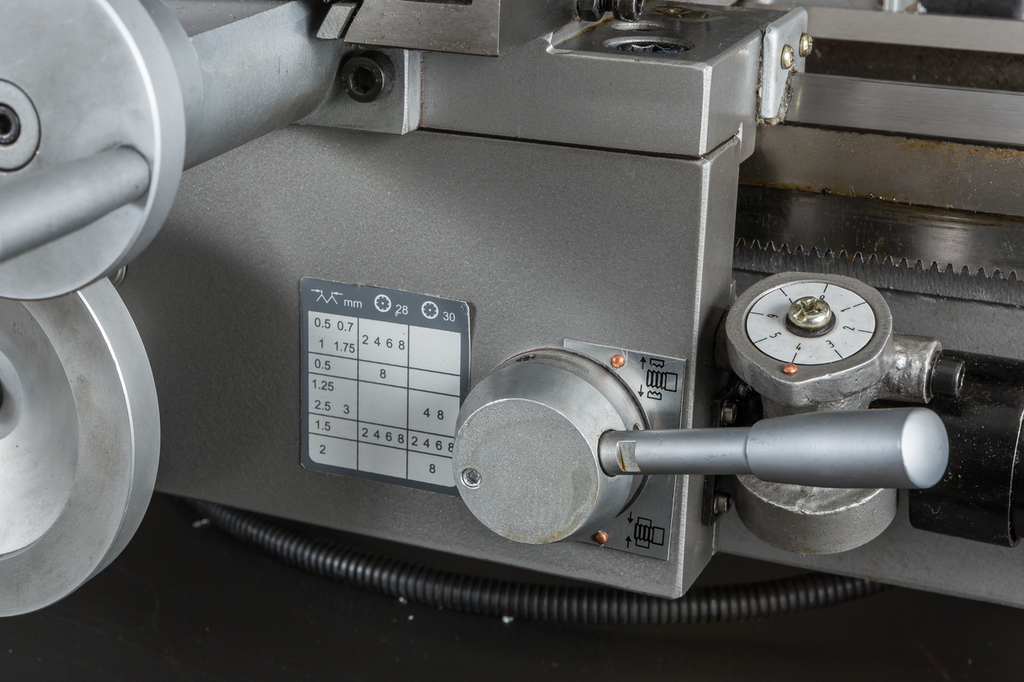

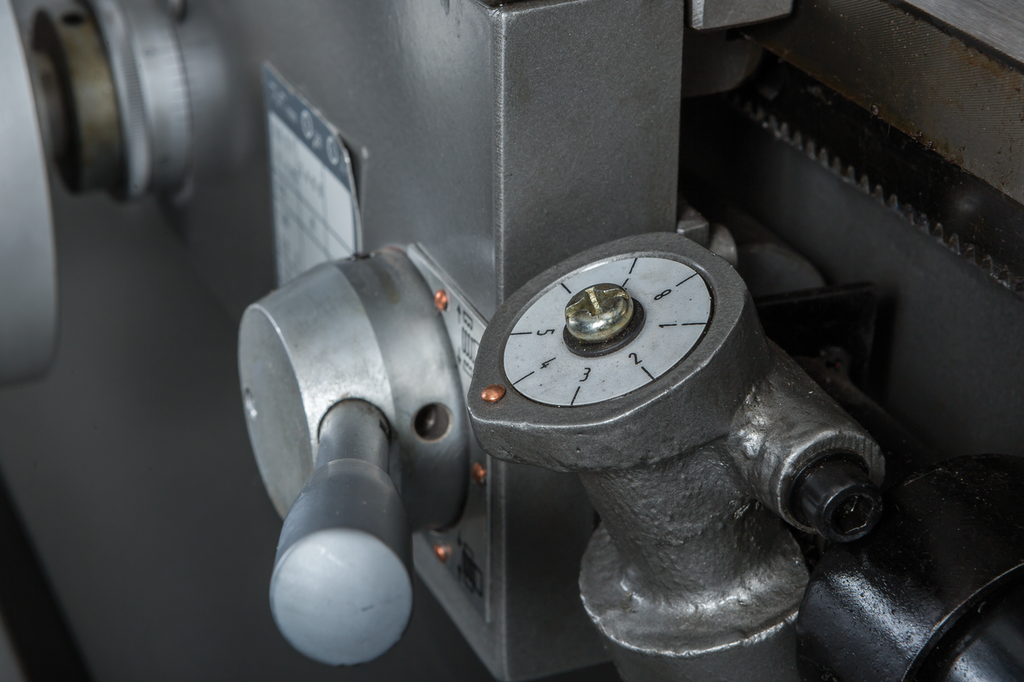

Нарезание резьб Для удобства нарезания резьб станок оснащен резьбоуказателем. |
 |
Длительный срок службы Станина выполнена из чугуна. Направляющие станины отшлифованы и дополнительно закалены токами высокой частоты, что гарантирует их долговечность. |
 |
Надежность По крышкой гитары зубчатых колес расположены металлические шестерни. Передача вращающего момента от надежного асинхронного электродвигателя к шпинделю осуществляется через прочные клиновые ремни. |

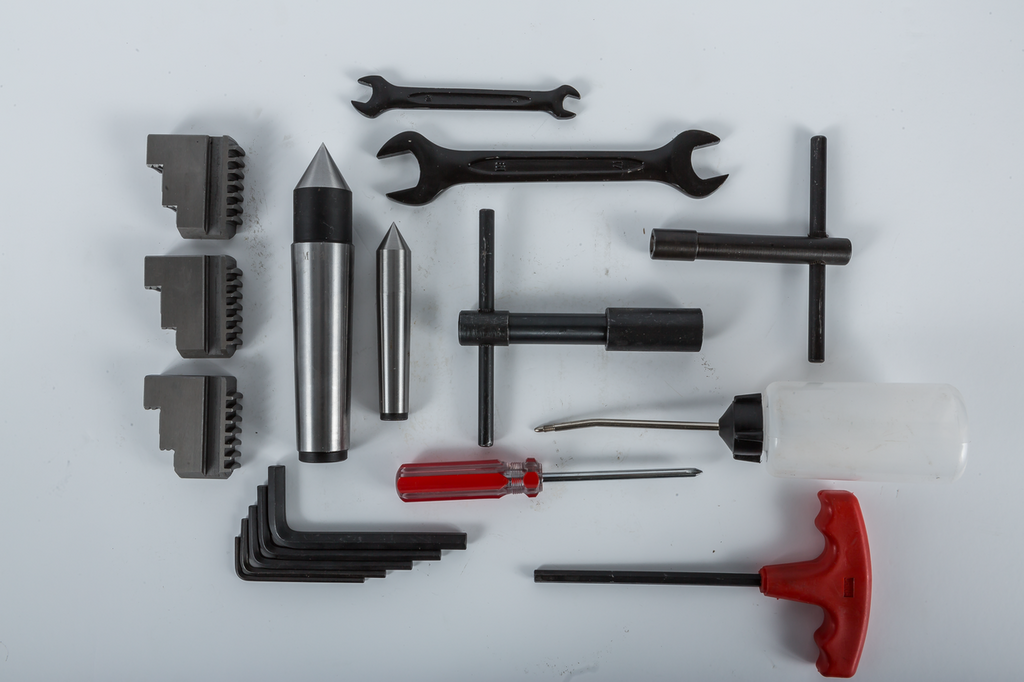

Комплектация
- Невращающийся центр МК-4
- Невращающийся центр МК-2
- Вращающийся центр МК-2
- 3-x кулачковый патрон 125 мм с обратными кулачками

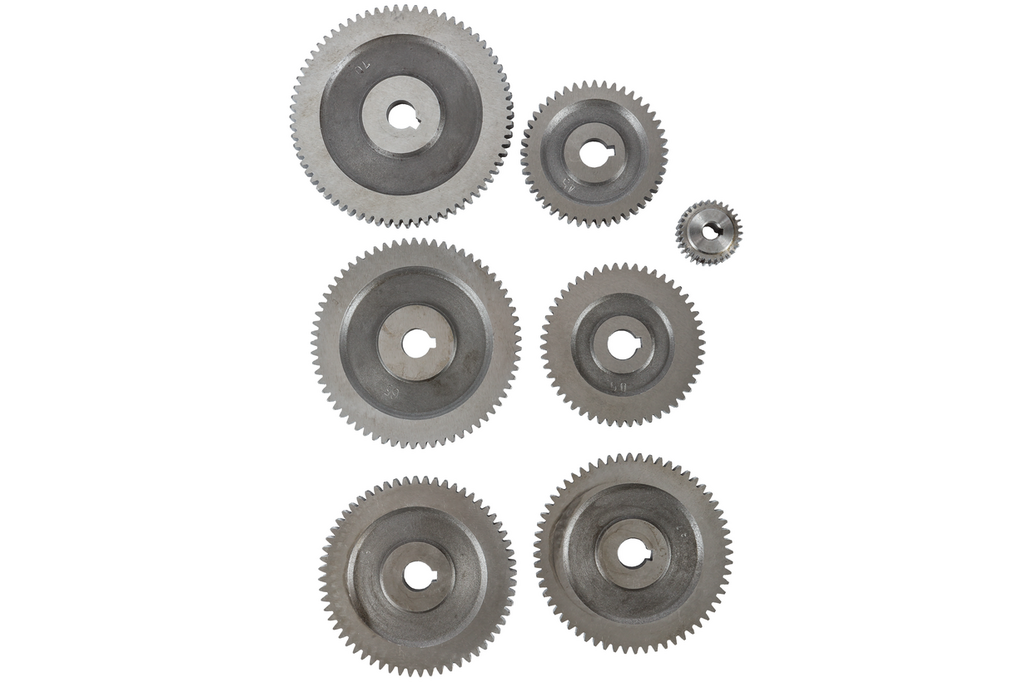

- Сменные металлические шестерни

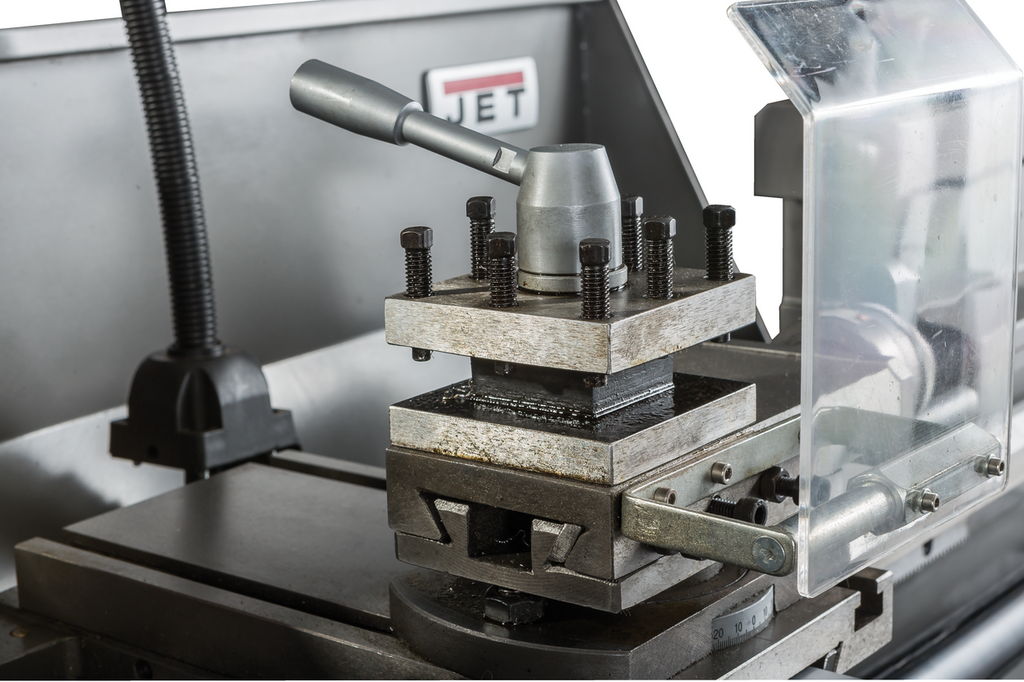

- 4-х-позиционный резцедержатель с фиксатором
- Защитный спиральный кожух ходового винта
- Защитный экран резцедержателя

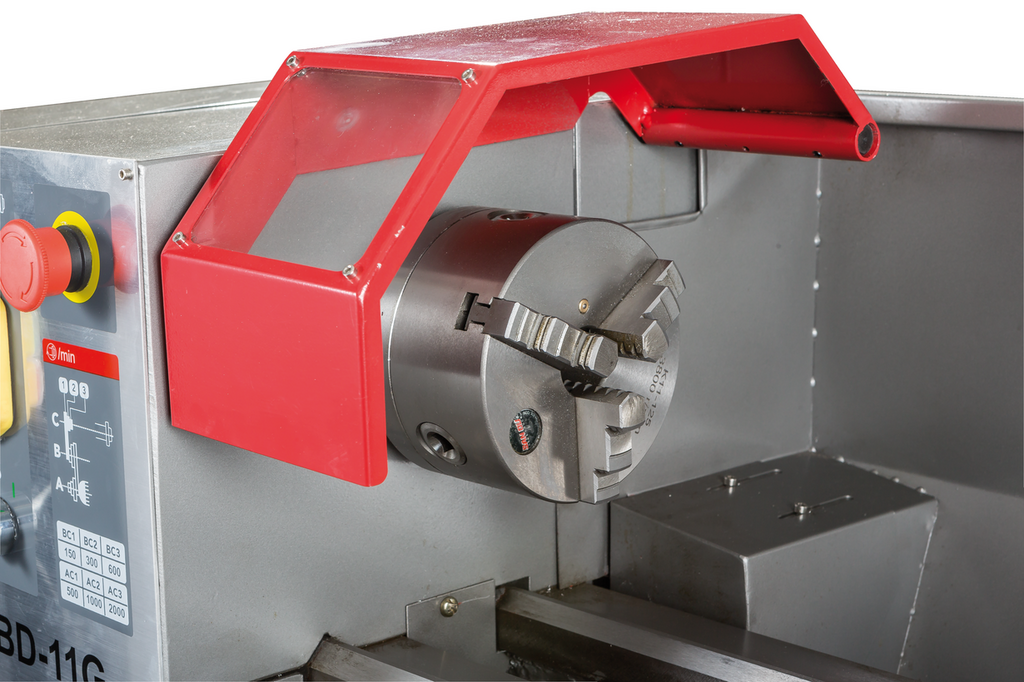

- Защитный экран патрона с концевым выключателем
- Защитная задняя стенка
- Указатель резьбы
- Подставка
- Поддон для сбора стружки
- Неподвижный люнет
- Масляный шприц
- Ключ для 3-х кулачкового патрона
- Ключ резцедержателя
- Набор инструмента для обслуживания станка
- Набор инструмента для обслуживания станка Руководство по эксплуатации
