ИР1250Ф1 - Горизонтально-расточные станки

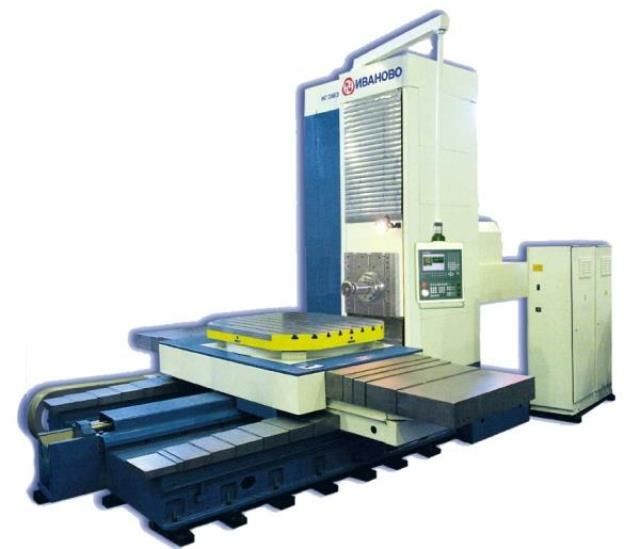

Горизонтально-расточной станок IZTS ИР1250Ф1 предлагает потребителю эффективный метод обработки сложных поверхностей крупногабаритных деталей из чугуна, стали, алюминия и других металлов. Концепция данного станка, сконструированного из модульных единиц, позволяет создать оптимальную конфигурацию в соответствии с требованиями заказчика.
Серия горизонтальных расточно-сверлильно-фрезерных станков ИР1250Ф1 предлагает потребителю эффективный метод обработки сложных поверхностей крупногабаритных деталей из чугуна, стали, алюминия и других металлов. Концепция данной серии станков, сконструированных из модульных единиц, позволяет создать оптимальную конфигурацию в соответствии с требованиями заказчика. Данные обрабатывающие центры выпускаются с размерами рабочей поверхностью стола от 1250 х 1400 (грузоподъемность 5 т) до 1600 х 2000 (грузоподъемность 8 т), диаметром шпинделя 110 или 130 мм.
На станках серии ИР1250Ф1 выполняются технологические операции:
- сверление,
- зенкерование,
- растачивание,
- развертывание точных отверстий, связанных координатами,
- фрезерование плоскостей и пазов и уступов.
Отличительные особенности расточного станка ИР1250Ф1:
- комбинированная конструкция системы направляющих оси X - антифрикционные накладки по основным плоскостям и прецизионные роликовые опоры качения по боковым плоскостям и нижним полкам - гарантирует длительное сохранение точности станка и высокую жесткость узлов при больших скоростях обработки в сочетании с высокими демпфирующими свойствами
- прецизионные шарико-винтовые пары по всем осям
- стальная телескопическая защита направляющих
- стойка портального типа
- бесконсольная термосимметричная конструкция шпиндельной бабки
- расположение шпиндельной бабки внутри портальной стойки гарантирует высокую жесткость и виброустойчивость при работе в тяжелых режимах и обеспечивает высокую точность обработки
- главный привод с регулируемым двигателем и двухступенчатой коробкой скоростей с электрогидравлическим переключением ступеней
- шпиндельное устройство выполнено в виде автономного узла
- на фрезерном шпинделе могут устанавливаться фрезы диаметром до 450 мм
- большой вылет переднего торца фрезерного шпинделя относительно лобовой поверхности шпиндельной бабки позволяет работать на максимальных режимах резания практически в любой точке рабочей зоны
- азотированный выдвижной расточной шпиндель перемещается через прецизионную шарико-винтовую пару
- гидромеханический зажим-отжим инструмента в шпинделе, позволяющий сократить чистое время зажима-отжима до 2 секунд. Цанговый зажим инструмента в шпинделе осуществляется механически с помощью пакета тарельчатых пружин, отжим инструмента гидравлический
- жесткая фиксация подвижных узлов осуществляется зажимом с помощью пакетов тарельчатых пружин, гарантирующих надежную постоянную фиксацию независимо от уровня давления в гидросистеме, отжим поворотной части - гидравлический
- автоматическая централизованная система дозированной смазки
- автоматическая циркуляционная смазка узлов шпиндельной бабки от отдельного агрегата
- шнековый транспортер уборки стружки, встроенный в станину.
| Класс точности: | Н |
| Модель ИР1250Ф1ЧПУ: | УЦИ |
