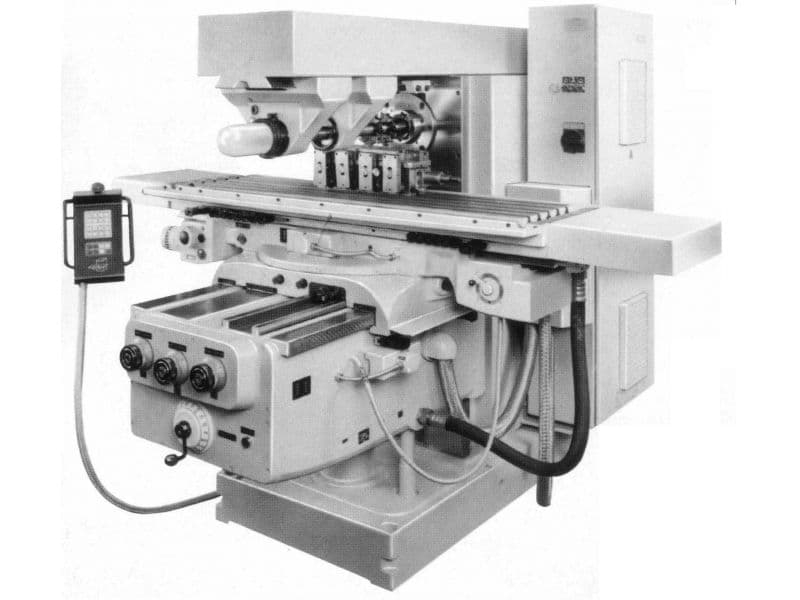

Горизонтальный консольно - фрезерный станок Heckert FU450MR
Горизонтальный консольно-фрезерный станок Heckert FU450MR
Преимущества:
- Высокая производительность и точность обработки
- Надежность и долгий срок службы
- Простота в обслуживании и настройке
- Широкий диапазон возможностей обработки различных материалов
Особенности:
- Мощный и прочный корпус
- Удобное управление и программируемые настройки
- Интегрированная система охлаждения и смазки
- Различные насадки и приспособления для разнообразных задач
Назначение:
Горизонтальный консольно-фрезерный станок Heckert FU450MR предназначен для обработки различных деталей и заготовок с высокой точностью и эффективностью. Идеально подходит для промышленных предприятий, занимающихся производством металлических и других материалов.
Сферы применения:
Этот станок широко используется в автомобильной, аэрокосмической, энергетической и других отраслях промышленности. С его помощью можно выполнять сложные операции по фрезерованию, точению, сверлению и другим видам обработки.
Белорусский горизонтально-фрезерный станок FU450MNC с УЦИ предназначен для выполнения разнообразных фрезерных работ цилиндрическими, торцевыми, концевыми, фасонными и другими фрезами. Применяются для обработки горизонтальных и вертикальных плоскостей, пазов, рамок, углов, зубчатых колес, спиралей, моделей штампов, пресс-форм и других деталей из стали, чугуна, цветных металлов, их сплавов и других материалов.
Горизонтально-фрезерный станок FU450MR предназначен для фрезерования всевозможных деталей из различных материалов в условиях индивидуального и серийного производства. На станке можно обрабатывать вертикальные и горизонтальные плоскости, пазы, углы, рамки, зубчатые колеса и др.
Преимущества Heckert FU450MR
- Аналог ранее выпускавшегося станка 6Т83. Выпускается по лицензии немецкой фирмы "ХЕККЕРТ" ("HECKERT");
- Основные узлы изготавливаются из чугуна марки СЧ25, имеют оптимальную форму и большую жесткость;
- Фторопластовое покрытие направляющих стола и стойки обладает хорошими антифрикционными свойствами и антизадирной способностью, что позволяет обеспечивает стабильность точностных параметров в течение длительного времени;
- Наличие автоматических циклов обработки (маятниковое фрезерование, фрезерование с ускоренным перескоком, фрезерование по прямоугольному циклу в трех плоскостях) позволяет использовать станки не только в мелкосерийном, но и в крупносерийном производстве;
- Наличие механизма опускания консоли исключает касание инструментом обработанной поверхности при обратном ускоренном ходе стола;
- Наличие механизма зажима стола при попутной подаче в продольной координате обеспечивает необходимую жесткость и исключает вибрацию;
- Фрезерование методом попутной подачи позволяет осуществлять эффективную обработку глубоких пазов и деталей из высокопрочных материалов;
- Высокие точностные характеристики станка позволяют производить детали самого высокого качества. Например, неплоскостность поверхности стола на всей длине не превышает 16 мкм.;
Модульная конструкция максимально облегчает ремонт станка в случае его необходимости.
Технические характеристики Heckert FU450MR
| Характеристика | Значение |
|---|---|
| Размер рабочей поверхности стола, мм. | 400 х 1600 (450 х 1800*) |
| Наибольшее продольное перемещение стола, мм. | 1120 |
| Поперечный ход стола, мм. | 345 (крестового суппорта) |
| Наибольшее вертикальное перемещение стола, мм. | 400 (550; 630*) |
| Наибольший угол поворота стола в горизонтальной плоскости, град. | +/- 45 |
| Количество Т-образных пазов | 5 |
| Диапазон частот вращения шпинделя, об./мин. | 28 - 1400 (до 2240*) |
| Конус шпинделя | ISO-50 |
| Наибольший крутящий момент на шпинделе, Нм | 1850 |
| Диаметр переднего подшипника, мм. | 110 |
| Число ступеней подач | 18 |
| Знаменатель геометрической прогрессии | 1,25 |
| Пределы рабочих подач, мм/мин | 16 - 800 |
| Вертикальные подачи стола, мм/мин | 5 - 250 |
| Скорость быстрых перемещений, м/мин | 3,15 (продольно, поперечно); 1,0 (вертикально) |
| Масса заготовки, кг. | 1500 |
| Мощность привода главного движения, кВт | 11 (15*) |
| Скорость подачи СОЖ, л/мин | 10 |
| Класс точности | Н |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 3500 x 3520 x 2160 |
Комплект поставки Heckert FU450MR
- Станок Heckert FU450MR
- Инструкция по эксплуатации
- упаковка
