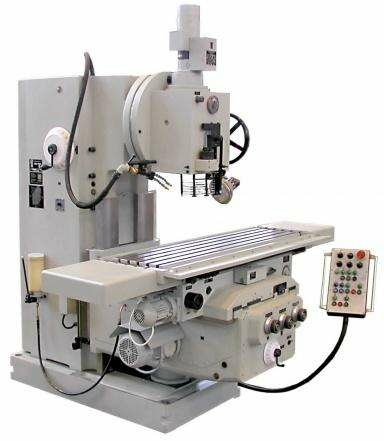

Вертикальный консольно-фрезерный станок Heckert FSS450MR
Вертикальный консольно-фрезерный станок FSS450MR предназначен для обработки стали, чугуна вертикально закрепленными фрезами в автоматических циклах с выполнением следующих видов работ:
- маятниковое фрезерование;
- фрезерование с ускоренным перескоком;
- фрезерование по прямоугольному циклу в трех плоскостях.
Вертикальная шпиндельная голова поворачивается в обе стороны на 45˚, что позволяет расширить функциональность оборудования.
Станок отличается простотой управления и неприхотливостью в эксплуатации.
Станок имеет увеличенную жесткость конструкции.
Увеличена износостойкость накладок направляющих.
Максимальная нагрузка на стол 1500 кг, что позволяет вести обработку крупногабаритных деталей.
Наличие механизма опускания консоли исключает касание инструментом обработанной поверхности при обратном ускоренном ходе стола.
Наличие механизма зажима стола при попутной подаче в продольной координате обеспечивает необходимую жесткость и исключает вибрацию.
Устанавливаемые шариковинтовые передачи позволяют достигать высокую точность перемещений, устанавливать на станки системы УЦИ.
Технические характеристики FSS450MR
| Параметр | Значение |
|---|---|
| Модель аналога, производимого в СНГ | 6Т13 |
| Рабочая поверхность стола, мм * специальное исполнение |
400х1600 450х1800* |
| Рабочая поверхность стола, мм | 400х1600 |
| Нагрузка на стол, кг | 1500 |
| Продольное перемещение стола, мм | 1120 |
| Продольное перемещение стола, мм (специальное исполнение) | 1320 |
| Поворот стола в обе стороны, град. | -- |
| Поперечное перемещение крестового суппорта, мм | 345 |
| Вертикальное перемещение консоли, мм | 400 |
| Вертикальное перемещение консоли, мм (специальное исполнение) | 630 |
| Ручное поперечное перемещение контропоры, мм | -- |
| Мощность главного привода, кВт | 11 |
| Мощность главного привода, кВт (специальное исполнение) | 15 |
| Макс. крутящий момент на шпинделе, Нм | 1850 |
| Конус инструмента | ISO-50 |
| Диаметр переднего подшипника, мм | 100 |
| Максимальный диаметр фрезерной головки, мм | 315 |
| Перемещение пиноли, мм | 90 |
| Угол поворота в обе стороны, град. | 45 |
| Количество подач | 18 |
| Диапазон частот вращения, об/мин | 28…1400 |
| Диапазон частот вращения, об/мин (специальное исполнение) | 45...2240 |
| Продольные и поперечные подачи, мм/мин | 16…800 |
| Продольные и поперечные подачи, мм/мин (специальное исполнение) | 25...1250 |
| Вертикальные подачи, мм/мин | 5…250 |
| Вертикальные подачи, мм/мин (специальное исполнение) | 8...400 |
| Мощность привода подач, кВт | 2.2 |
| Ускоренный ход, вдоль и поперек, мм/мин | 3150 |
| Ускоренный ход по вертикали, мм/мин | 1000 |
| Общая потребляемая мощность, кВт | 14,55 |
Вертикальный консольно-фрезерный станок FSS450MR используется в мелкосерийном и крупносерийном производствах.
