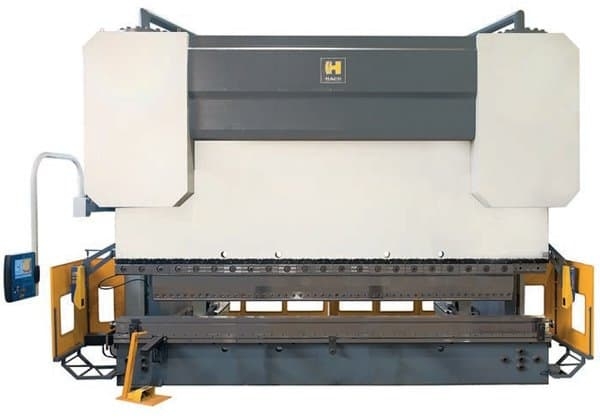

Гидравлический листогибочный пресс с ЧПУ Haco HDSY40700

Гидравлический листогибочный пресс с ЧПУ Haco HDSY40700

Мы представляем вам инновационное оборудование от ведущего производителя - гидравлический листогибочный пресс с ЧПУ Haco HDSY40700. Этот пресс обеспечит высочайшую точность и эффективность в работе, увеличивая производительность вашего производства.

Преимущества гидравлического листогибочного пресса Haco HDSY40700:

• ЧПУ управление для точной настройки работы пресса
• Высокая производительность и скорость гибки
• Надежная конструкция для долговечности и безопасности
• Простота в обслуживании и настройке
• Широкий диапазон работы с различными материалами

Особенности гидравлического пресса Haco HDSY40700:

• Гибкая система управления с ЧПУ
• Мощный гидравлический привод для высокой производительности
• Плавное и точное позиционирование инструмента
• Высокая точность гибки и повторяемость

Назначение и сферы применения:

Гидравлический листогибочный пресс Haco HDSY40700 идеально подходит для производства металлических изделий, деталей и конструкций. Он находит применение в машиностроении, автомобильной промышленности, а также в производстве бытовой техники.

Не упустите возможность улучшить производственные процессы с гидравлическим листогибочным прессом Haco HDSY40700!

Гидравлический листогибочный пресс с ЧПУ Haco HDSY40700 – идеальный выбор для гибки листового металла большой толщины и трудно обрабатываемых материалов типа Hardox, на большой длине гиба. Эти жесткие и мощные гибочные прессы изготавливаются по индивидуальному заказу будущего пользователя. Множество конфигураций прессов, а также широчайший выбор вариантов автоматизации процесса гибки делают каждый гибочный пресс HDSY, готовым индивидуальным решением. Интеллектуальное программное обеспечение ЧПУ FastBEND оптимизирует параметры для эффективной и точной гибки. Интуитивно понятное управление с помощью сенсорного экрана сокращает время, необходимое для перехода от эскиза профиля к 3D cформированной детали.

Преимущества Haco HDSY40700

Станок имеет прочную сварную стальную станину, изготовленную с помощью высокоточных фрезерных станков-длинномеров с ЧПУ. Материал станины прошел обработку по снятию напряжений металла после механообработки.

Часть станины и стола станка устанавливаются ниже уровня пола цеха из соображений эргономичности и удобной высоты рабочего стола от пола.

Станина изготовлена немного выпуклой для того, чтобы скомпенсировать прогиб балки под нагрузкой.

Направляющие гибочной балки обеспечивают минимальный зазор и точность при работе и являются долго не изнашивающимися компонентами.

Специальный держатель пуансона обеспечивает хорошее выравнивание взаимного положения верхнего и нижнего инструмента пресса при гибке.

Специальное соединение рабочих цилиндров с гибочной балкой позволяет работать с наклоном балки без помех со стороны воздействия радиальных сил на гибочную балку.

Гидравлическая система станка расположена в верхней части машины, что удобно для обслуживания.  В системе использованы компоненты известных мировых производителей гидравлики (фирмы Rexroth, Vickers и т.п.) и оригинальные компоненты производства «Насо».

Система синхронизации движения гибочной балки, заключающаяся в управлении рабочими цилиндрами станка от синхро-платы контроллера, позволяет иметь 2 независимые координаты движения Y1 и Y2 (левый и правый цилиндр; гидравлическая система двойного действия).

ЧПУ станка считывает положение верхней гибочной балки с линейных датчиков положения, связанных с гидроцилиндрами, и регулирует положения распределительных клапанов гидросистемы.

2 независимых линейных датчика положения гибочной балки крепятся к столу через С-образную раму, таким образом, возможный прогиб боковых сторон станины под нагрузкой не влияет на точность перемещения балки (0,01 мм).

Панель управления ЧПУ ВС 55 закреплена на подвижном кронштейне.

Система управления пресса HDSY40700

• Панель управления ЧПУ ВС 55 закреплена на подвижном кронштейне
• ROBOSOFT BC 55
• 2-мерная графика
• Цветной графический дисплей
• 3 координаты для ЧПУ
• Координата Х: ход заднего упора программируется с дискретностью 0,1 мм
• Дисковод 3,5 дюйма
• Программирование угла с возможностью коррекции
• Максимальное количество программ - 1000 библиотека инструмента – 167 пуансонов и 167 матриц
• Возможность прямого подключения ЧПУ пресса к внешней ЭВМ
• Возможность создания программ для пресса на офисном компьютере
• Автоматический расчет последовательности элементов гибочной операции
• Параллельное моделирование элементов гибочной операции на цветном графическом дисплее
• Автоматический расчет размера листа заготовки
• Автоматический расчет отвода заднего упора

Технические характеристики Haco HDSY40700

Стандартная комплектация Haco HDSY40700

• Задний упор на шариково-винтовой паре (привод постоянного тока, управление от ЧПУ)
• Два упорных блока заднего упора (регулировка их положения по высоте и ширине ручная)
• Педаль
• Масло в гидросистеме
• Цвет станка – серый
• Крепление инструмента – система НАСО

Дополнительное оборудование HDSY40700

• Гидравлическое устройство компенсации прогиба стола, управляемое ЧПУ
• Фронтальные направляющие
• Различный инструмент

• Усилие, тн 700
• Ширина обработки, мм 4100
• ЧПУ Robosoft BC 55 Graphics
• Мощность, кВт 45
• Масса, кг 49000
• Модель HDSY40700
• Производство Бельгия
