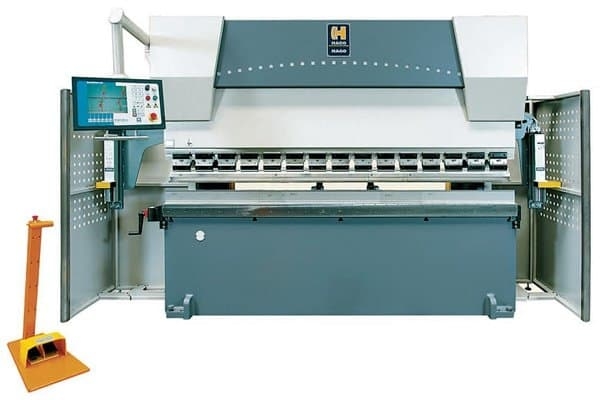

Гидравлический листогибочный пресс с ЧПУ Haco ERMS40100

Гидравлический листогибочный пресс с ЧПУ Haco ERMS40100

Преимущества:

• Высокая точность изгиба деталей благодаря ЧПУ
• Мощная гидравлическая система обеспечивает надежную работу
• Простота настройки и использования
• Долгий срок службы

Особенности:

• Максимальная длина изгибаемого листа: 4000 мм
• Максимальная толщина листа: 10 мм
• ЧПУ система управления для точных и повторяемых изгибов
• Автоматическое выравнивание давления на всей длине балки

Назначение:

Гидравлический листогибочный пресс с ЧПУ Haco ERMS40100 предназначен для изготовления деталей из листового металла с высокой точностью и качеством.

Сферы применения:

• Промышленное производство
• Строительство
• Автомобильная промышленность
• Машиностроение

Гидравлический листогибочный пресс с ЧПУ Haco ERMS40100 серии Synchromaster имеет возможность программирования последовательности гибов, а также высокую точность. Листогибочный пресс серии Synchromaster позволяет оптимально использовать его в условиях серийного производства. В то время как гидравлический пресс серии РРМ удобнее для выполнения различных "индивидуальных" гибов. Гидравлический пресс Synchromaster имеет ЧПУ и позволяет изготавливать детали сериями по программе.

Преимущества Haco ERMS40100

Левый и правый гидравлические цилиндры (ось YI и ось Y2) работают независимо друг от друга, параллельность верхней балки столу достигается за счет управления от синхроплаты, получающей сигналы с оптических измерительных линеек, соединенных с каждым цилиндром. Это позволяет исключить влияние деформации боковин станины на положение верхней балки. Гарантированная точность до 0,01 мм.

ЧПУ станка и программное обеспечение к нему разрабатывается партнером фирмы «Насo» - бельгийской фирмой Robosoft, расположенной в том же городе, что и основной производитель оборудования.

ЧПУ ATS 560

• Ось X: задний упор, программируемый с дискретностью 0,1 мм
• Оси Y1/Y2: программируемый ход пуансона с дискретностью 0,01 мм
  Макс. память: 200 программ, 400 шагов
• Программируемая скорость гибочной балки
• Программируемое верхнее положение гибочной балки

Технические характеристики Haco ERMS40100

Стандартное исполнение Haco ERMS40100

• Электрогидравлический контроль параллельности и хода верхней балки
• Управление координатами Y1—Y2 (ход гибочной балки) и координатой Х (задний упор) от ЧПУ ATS 560
• Точный задний упор на шариково-винтовой паре, скорость 120 мм/с, ход – 850 мм в стандартной комплектации, возможно увеличение хода до 1000 мм (опция). Задний упор имеет 2 упорных блока, регулируемых вручную по высоте и ширине
• Педаль управления
• Гидравлическое масло в системе
• Система крепления инструмента «Haco»-инструмент
• Руководство по эксплуатации и обслуживанию на русском языке

Дополнительное оборудование

• Программирование положения упорных блоков заднего упора по высоте
• Увеличенный ход заднего упора: 1000 мм
• Ручное устройство компенсации прогиба стола
• Гидравлический зажим инструмента
• Паз в столе для крепления одноручьевых V-образных матриц
• Световое ограждение системы AKAS
• Крепление инструмента «System»
• Фронтальные направляющие для поддержки листа
• Различный инструмент

Оснастка Haco ERMS40100

Существует 2 системы инструмента для листогибочных прессов «Haco»: «Haco-инструмент» и «System-инструмент».

«Haco-инструмент» - некаленый, крепится непосредственно болтами к гибочной балке пресса. Это «длинные» пуансоны – высота 165 мм и больше, мин. радиус конца пуансона 1,5 мм. Поставляется цельным (не в порезке), рассчитан на стандартную длину пресса (порезка пуансонов и матриц – за отдельную плату).

Это более дешевая система, включающая многоручьевые матрицы (с 4-мя – 6-ю разными по величине ручьями, их можно переворачивать) и ряд пуансонов: универсальный изогнутый пуансон 86 гр., прямые пуансоны 86, 30, 60 и 180 град. Однако, приобретая эту систему, заказчик может в дальнейшем свободно пользоваться только этим небольшим набором инструмента. Для установки на пресс инструментов других производителей, кроме «Haco», понадобятся дополнительные переходники для крепления пуансонов и подставки под матрицы, что сужает рабочий просвет пресса.

«System-инструмент» - более дорогая система, имеет жесткие требования по точности исполнения, широкий выбор пуансонов и матриц с индукционно закаленными кромками. Поставляются кусками по 415 и 835 мм или 835 мм в стандартной порезке: кусками по 100, 200 мм и т.п., из которых можно набрать любые нужные длины. Это «короткие» пуансоны – высота от 65 мм. Радиусы концов пуансонов – 0,2; 0,6; 0,8; 1,0 и т.д. К балке такой пуансон крепится через переходник высотой 100 мм. Если заказчик имеет листогибочный пресс с креплениями этой системы, это позволяет в дальнейшем свободно использовать инструмент по каталогам других европейских производителей (Euram, UKB, Tool Denmark и т.п.).

В этой системе существуют также одноручьевые матрицы с разными углами и шириной ручья, с «хвостовиком», который устанавливается в специально фрезерованный паз в столе пресса, что позволяет автоматически достигать правильного крепления матрицы относительно пуансона, без манипулирования болтами (как при креплении, например, многоручьевой матрицы системы «Насо»). Наличие паза в столе позволяет экономить время при замене матриц.

Устройство компенсации прогиба стола

Отклонения в углах, вызываемые деформациями станины, могут быть компенсированы устройством компенсации прогиба стола, монтируемым непосредственно в нижнюю балку. Оно работает за счет системы клиньев, двигающихся поступательно относительно друг друга. При этом нижняя балка принимает желаемую форму для компенсации прогиба балки во время гиба. Результат: постоянный угол гиба по всей рабочей длине станка. Устройство компенсации прогиба стола может быть установлено вне зависимости от исполнения станка и доступно при системах крепления инструмента «Haco»- и «System»- инструмент.

• Усилие, тн 100
• Ширина обработки, мм 4100
• ЧПУ Robosoft ATS 565
• Мощность, кВт 11.4
• Масса, кг 9100
• Модель ERMS40100
• Производство Бельгия
