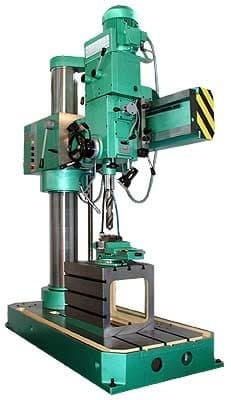

Радиально-сверлильный станок ГС545
Радиально-сверлильный станок ГС545 идеально подходит для использования в металлообрабатывающих предприятиях, автосервисах, строительных организациях и других отраслях промышленности, где требуется точное и качественное сверление отверстий различных диаметров.
Радиально-сверлильный станок ГС545 для обработки отверстий в мелких, средних и крупногабаритных деталях. Наиболее эффективно станок ГС545 может применяться в инструментальных, ремонтных, экспериментальных, сборочных и механических цехах, а также а ремонтных мастерских и ремонтных базах.
Описание радильно-сверлильного станка ГС545
Оригинальная конструкция станка ГС545 обеспечивает широкие возможности и позволяет:
- поворачивать сверлильную головку и рукав вокруг своих осей на 360;
- производить обработку отверстий в любой пространственной ориентации;
- вести обработку отверстий расположенных ниже пола;
- обрабатывать отверстия с горизонтальной осью, расположенных вблизи от пола;
- производить обработку отверстий в ограниченном пространстве.
Предусмотрена возможность выставки станка ГС545 относительно обрабатываемой поверхности при помощи винтовых опор. Для переноса станка к месту обработки имеется рым-болт.
Необходимость поставки устройства подачи СОЖ в зону резания и коробчатого стола, для обработки мелких деталей, определяет заказчик.
Технические характеристики радильно-сверлильного станка ГС545
| Условный диаметр сверления | 45 мм |
| Диаметр нарезаемой резьбы в стали | М24 |
| Вылет шпинделя | 300...1100 мм |
| Расстояние от торца шпинделя до плиты | 70...1250 мм |
| Ход шпинделя | 250 мм |
| Угол поворота рукава | 360 |
| Конус шпинделя | Морзе 4 |
| Размеры съемного коробчатого стола | 500x360x400 мм |
| Размеры рабочей поверхности плиты | 1250х760 мм |
| Размеры Т-образных пазов | 18 мм |
| Число ступеней частот вращения инструмента | 12 |
| Частота вращения шпинделя | 45...63...90, 125...180...250, 355...500...710, 1000...1400...2000 мин-1 |
| Число подач | 4 |
| Величина подач | 0,056...1, 0,18...0,32 мм/об. |
| Производительность электронасоса устройства охлаждения | 25 л/мин |
| Мощность главного привода | 3 кВт |
| Габаритные размеры | 1890x975x2290 мм |
| Масса, ГС545 | 1350 кг |
Комплектация
- Станок ГС545
- Инструкция по эксплуатации
- Упасовка.
Дополнительная комплектация
- Набор головок предохранительных 6251-4002М-03-07-11 М14-М24
- Патрон резьбонарезной 6162-4003-03 М14-М24 КМ4
- Патрон сверлильный самозажимной 6150-4029-03 1-13 мм КМ3
