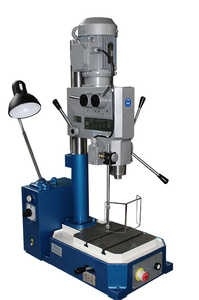

Сверлильный станок ГС2116КВ
Сверлильный станок ГС2116КВ
ГС2116КВ предназначен для обработки отверстий до 18 мм. в мелких и средних деталях. На станке возможно выполнение операций сверления, рассверливания, зенкерования, нарезание резьбы метчиками.
Преимущества товара:
- Простота конструкции обеспечивает легкость управления, надежность и долговечность;
- Шпиндель смонтирован на 3-х радиальных подшипниках высокого класса точности;
- Верхний предел частоты вращения шпинделя обеспечивает обработку отверстий малого диаметра;
- Длинная эргономичная рукоятка обеспечивает легкую подачу пиноли шпинделя;
- Отсчет глубины обработки производится по круговому лимбу штурвала;
- На станке применена удобная рукоятка переключения коробки скоростей, с помощью которой можно получить необходимую частоту вращения шпинделя.
ВЫПУСКАЕТСЯ В ИСПОЛНЕНИЯХ
- ГС2116КВ – базовое, в внутренним конусом шпинделя;
- ГС2116КН с наружным конусом шпинделя В18;
- ГС2116КТ в комплектации с тумбой;
- ГС2116КО в комплектации с системой охлаждения;
- ГС2116КУ с устройством сверления по жесткому упору.
Технические характеристики
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Максимальный диаметр сверления, мм. | 18 (сталь) |
| Диапазон нарезаемой резьбы | М4 – М12 |
| Наибольшее расстояние от торца шпинделя до плиты, мм. | 100 - 400 |
| Расстояние от оси шпинделя до колонны, мм. | 190 |
| Размер рабочей поверхности плиты, мм. | 250 х 250 |
| Количество Т-образных пазов | 2 |
| Ширина Т-образного паза | 14Н14 |
| Расстояние между осями Т-образных пазов, мм. | 100 |
| Конус шпинделя | Морзе 2 |
| Ход шпинделя, мм. | 100 |
| Количество скоростей вращения шпинделя | 6 |
| Диапазон частот вращения шпинделя, об./мин. | 200, 320, 560, 800, 1200, 2100 |
| Наибольший крутящий момент на шпинделе, Нм | 30 |
| Наибольшая осевая сила резания, Н | 4000 |
| Диапазон подач шпинделя, мм./об. | ручная |
| Класс точности | Н |
| Радиальное биение шпинделя у торца, мкм. | 16 |
| Радиальное биение шпинделя на расстоянии 100 мм., мкм. | 25 |
| Мощность привода главного движения, кВт | 0,75 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 460 х 640 х 1260 (900 х 620 х 1260 в упаковке) |
| Масса, кг. | 140 (175 брутто) |
БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе;
- Втулка переходная 6100-4015-0141 ГОСТ 13598;
- Клин 7851-0012 ГОСТ 3025;
- Ключ электрошкафа 2К52-1.89.10.000;
- Лампа М024-40У2 ТУ РБ 00214280.002;
- Руководство по эксплуатации.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Патрон сверлильный 6150-4029-04;
- Патрон сверлильный ПС16В18 или 6150-4049-01 (с оправкой 6039-4028-0012);
- Тиски станочные чугунные неповоротные 7200-0209-02 (ширина губок 125 мм.);
- Тиски станочные чугунные поворотные 7200-0210-02 (ширина губок 125 мм.);
- Тиски станочные стальные поворотные 7200-0210-05 (ширина губок 125 мм.);
- Патрон резьбонарезной 6162-4003 (М3...М12);
- Комплект головок предохранительных к резьбонарезному патрону 6162-4003-01 (М4 - М12):
- головка 6251-4002М-01 (М4);
- головка 6251-4002М-02 (М5);
- головка 6251-4002М-03 (М6/М8);
- головка 6251-4002М-04 (М8/М10);
- головка 6251-4002М-05 (М10);
- головка 6251-4002М-06 (М12).
