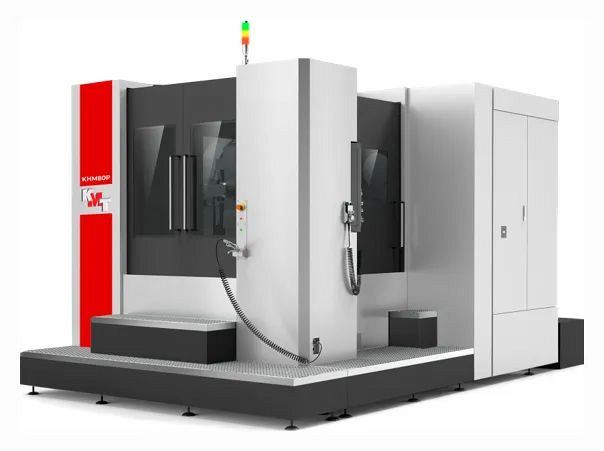

Горизонтальный обрабатывающий центр KHM 80P
Горизонтальный обрабатывающий центр KHM 80P предназначен для точной и высокопродуктивной обработки коробчатых и плоских деталей из углеродистой стали, нержавеющей стали, серого чугуна и различных сплавов. Также возможно применение для обработки форм, штампов и серийного производства деталей с использованием системы смены паллет. Горизонтальный обрабатывающий центр KHM 80P используется в производстве пресс-форм, авиастроительной, автомобильной, машиностроительной и др. отраслях для обработки различных корпусных деталей. Горизонтальные ОЦ способны за одну установку обрабатывать деталь с четырёх сторон. Основные операции: фрезерование, растачивание, сверление, рассверливание, зенкование, нарезание резьб.
Область применения KHM 80P

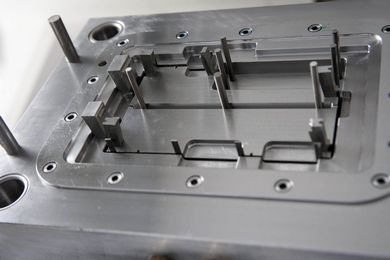

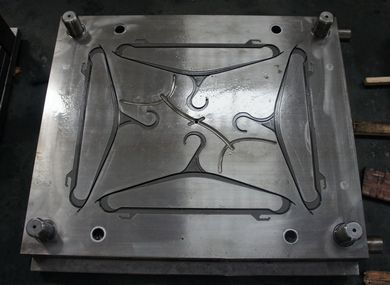

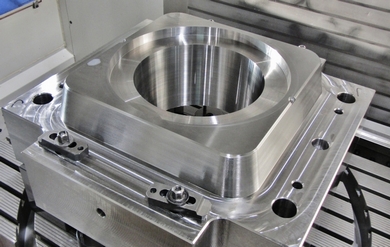

Горизонтальный обрабатывающий центр KHM 80P используется в производстве пресс-форм, авиастроительной, автомобильной, машиностроительной и др. отраслях для обработки различных корпусных деталей. Горизонтальные ОЦ способны за одну установку обрабатывать деталь с четырёх сторон. Основные операции: фрезерование, растачивание, сверление, рассверливание, зенкование, нарезание резьб. Изготовление пресс-форм и штампов высокого качества Инструментальное производство Авиационная промышленность Двигателестроение Машиностроение Автомобильная промышленность
Конструктивные особенности KHM 80P
 |

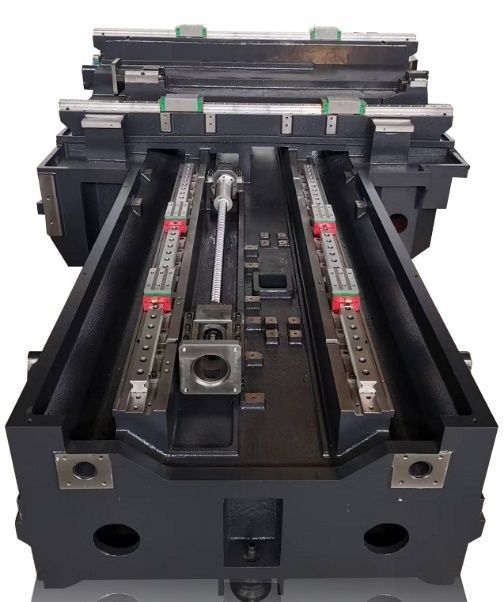

Станина Т-образная конструкция станины с подвижной колонной усилена ребрами жесткости, что позволяет поглощать ударную нагрузку и гарантирует виброустойчивость конструкции при тяжелых режимах резания. |
 |

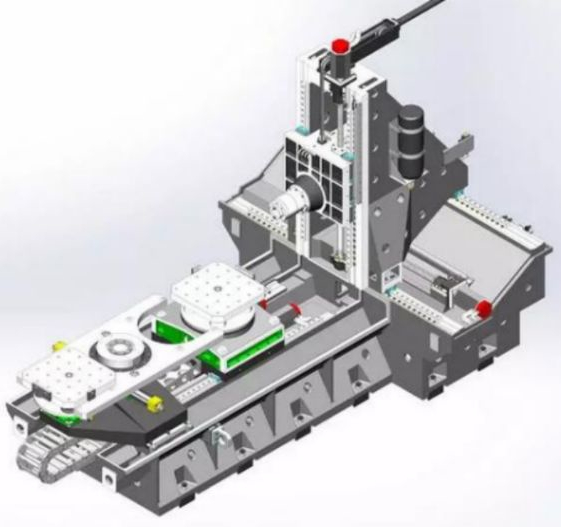

Компоновка станка Компактная конструкция с высокой жесткостью и оптимизированной компоновкой. А усиленная силовая поддержка за колонной и заниженный центр тяжести эффективно способствуют снижению ударной нагрузки, что положительным образом влияет на срок службы всего станка |
 |

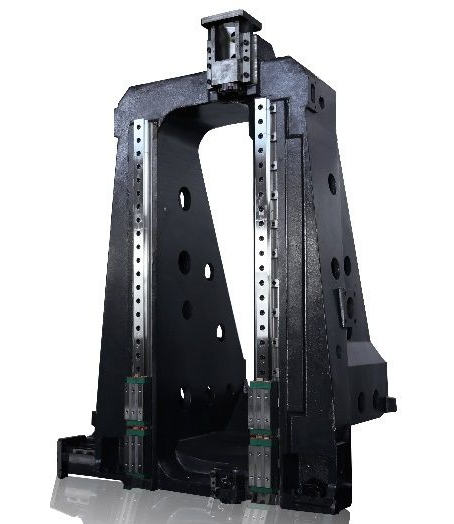

Колонная конструкция Рамная конструкция с двумя колоннами. Значительно увеличена устойчивость к крутящим нагрузкам. Толщина стенки литья – 200мм. |
 |

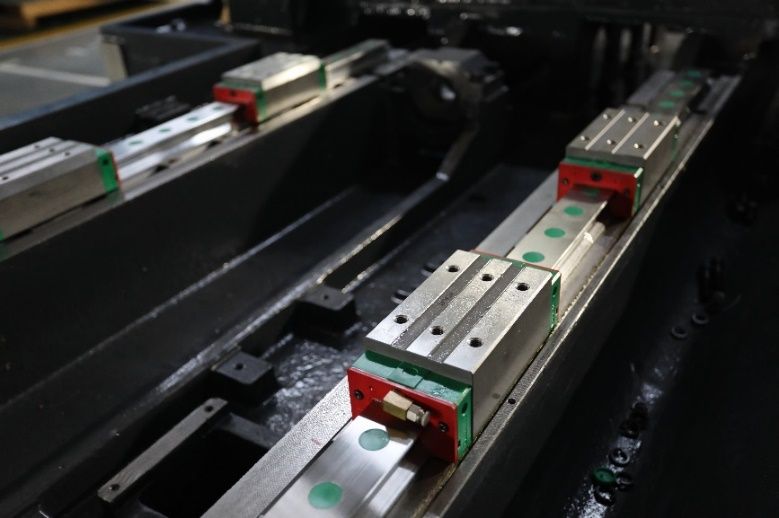

Направляющие По осям X, Y, Z установлены роликовые направляющие THK (Япония) усиленной конструкции. Прямые роликовые направляющие оснащены сепараторами, повышающими срок службы в 2–4 раза и увеличивающими нагрузку. Роликовые направляющие имеют функцию самосмазывания, на них нанесена консистентная смазка, обеспечивающая длительное смазывание. |
 |

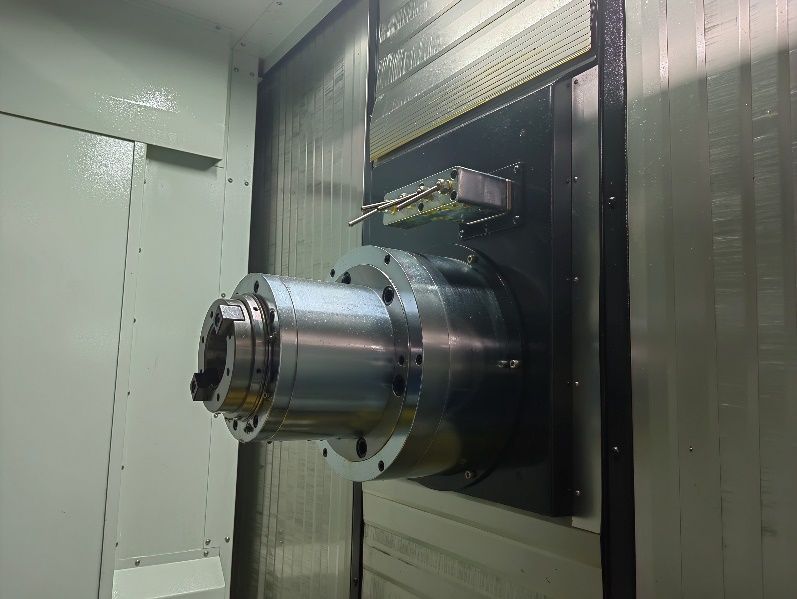

Шпиндель Шпиндель оснащен защитным устройством и полностью защищен от проникновения смазочно-охлаждающей жидкости.Шпиндель оснащен защитным устройством и полностью защищен от проникновения смазочно-охлаждающей жидкости. На торце шпинделя установлено кольцо с форсунками для подачи СОЖ Тяговое усилие шпинделя составляет 1800 кгс (17640 Н). Конус шпинделя BT50. Производство Тайвань. |
 |

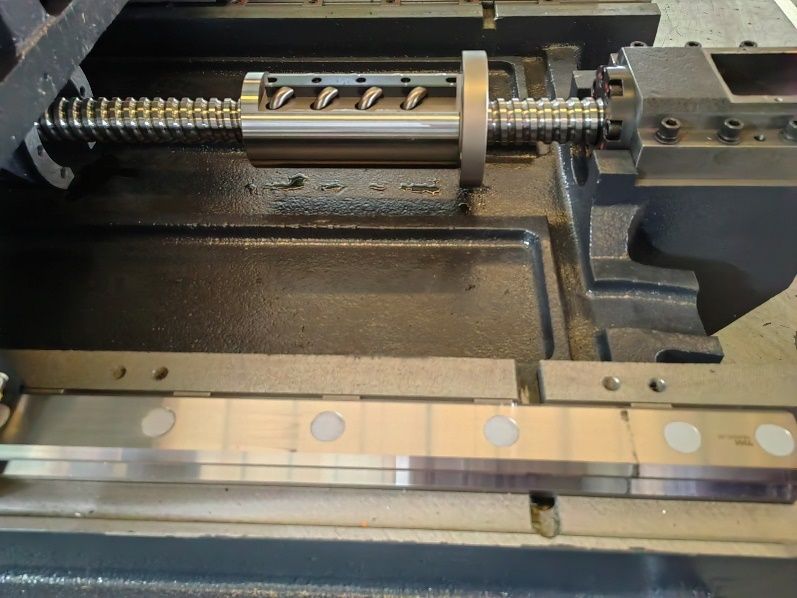

Механизм подачи Для всех осей используются высокоточные роликовые ШВП производства THK (Япония). Обеспечивается высокая точность: |
 |

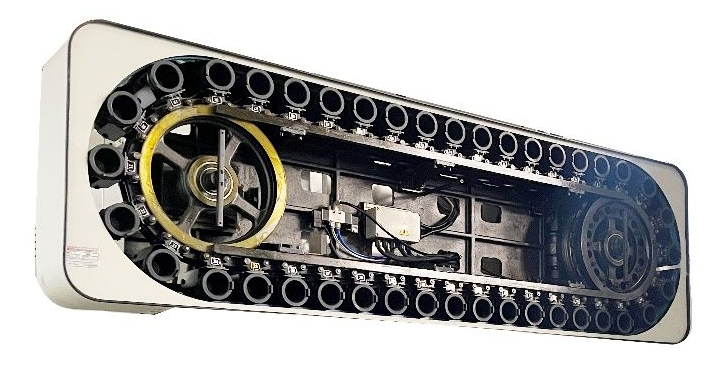

Инструментальный магазин На станке установлено автоматическое устройство смены инструмента на 40 (опционально) позиции производства OKADA, Тайвань. |
 |

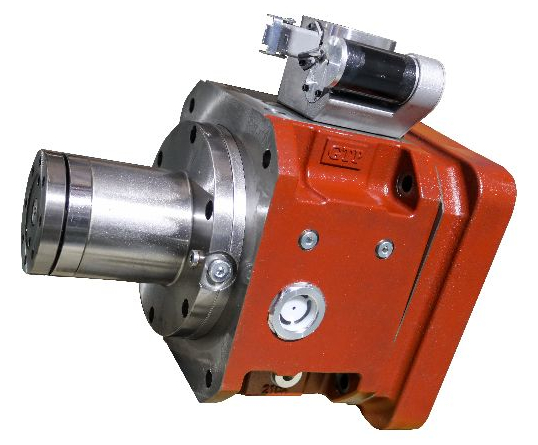

GTP редуктор 2G250 Предназначен для увеличения крутящего момента для работы с большими съёмами материала. Производство Тайвань. |
 |

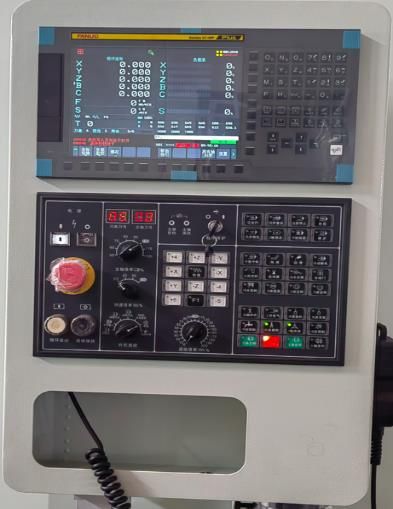

Система ЧПУ В базовой комплектации устанавливается обновлённая система ЧПУ FANUC 0i-MF (тип 1), LCD монитор 10,4 дюймов c manual guide на русском языке. |
Комплектация KHM 80P
Дополнительная
Технические характеристики KHM 80P
| Характеристика | Значение |
|---|---|
| ЦЕНА | 37 915 560 ₽ |
| Точность позиционирования, мм | 0,012 |
| Повторяемость, мм | 0,008 |
| Точность индексации поворотного стола, с | 0,001 |
| По оси X, мм | 1300 |
| По оси Y, мм | 1000 |
| По оси Z, мм | 1000 |
| Расстояние от центра шпинделя до поверхности стола, мм | 130 - 1130 |
| Расстояние от центра стола до поверхности шпинделя, мм | 200 - 1200 |
| Тип направляющих | Качения |
| Быстрые перемещения X / Y / Z, м/мин | 24 |
| Скорость подачи (X/Y/Z), мм/мин | 20 |
| Диаметр инструмента (макс.), мм | 125 (230) |
| Длина инструмента (макс.), мм | 350 |
| Время смены инструмента, сек. | 5,5 |
| Вес инструмента (макс.), кг | 18 |
| Кол-во инструмента магазина, шт | 24 |
| Давление воздуха, кг/см2 | 6 - 8 |
| Максимальный диаметр инструмента при пустых соседних гнездах, мм | 230 |
| Частота вращения, об/мин | 6000 |
| Конус | BT50 |
| Мощность двигателя шпинделя (пост. / 30 мин), кВт | 22 / 26 |
| Макс. крутящий момент шпинделя, Нм | 560 / 662 |
| Тип привода шпинделя | Редуктор |
| Мощность серво-двигателей по осям X / Y / Z, кВт | 6 / 7 / 7 |
| Система ЧПУ | Fanuc |
| Размер стола, мм | 800 x 800 |
| Макс. нагрузка, кг | 2000 |
| Потребляемая мощность, кВт | 35 |
| Количество паллет, шт. | 1 |
| Длина, мм | 8200 |
| Ширина, мм | 4750 |
| Высота, мм | 3600 |
| Вес, кг | 19 500 |
