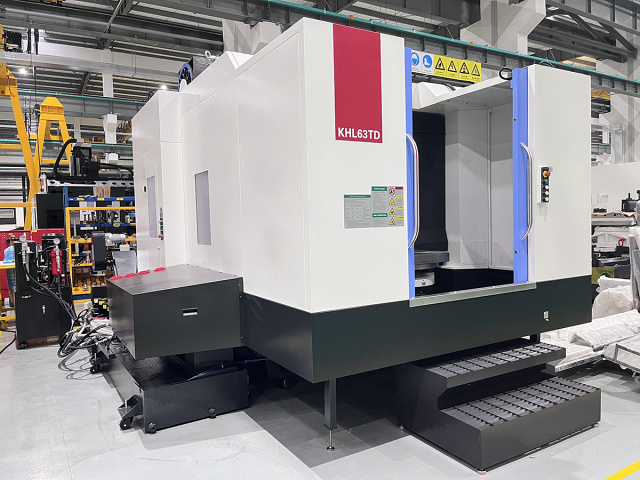

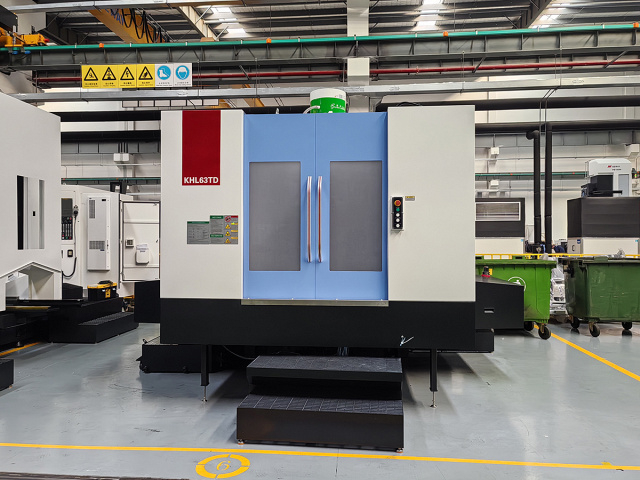

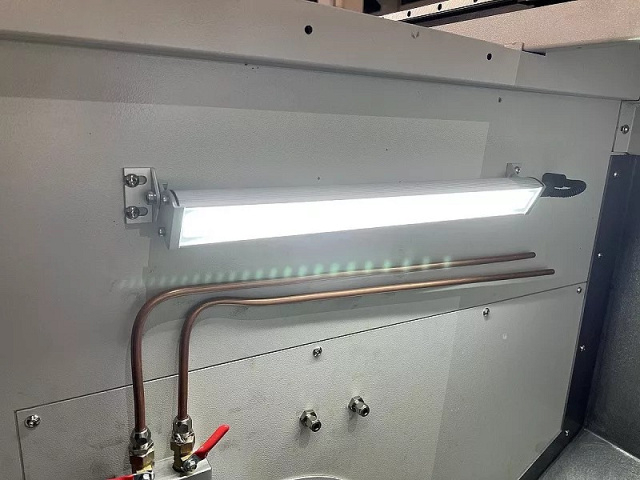

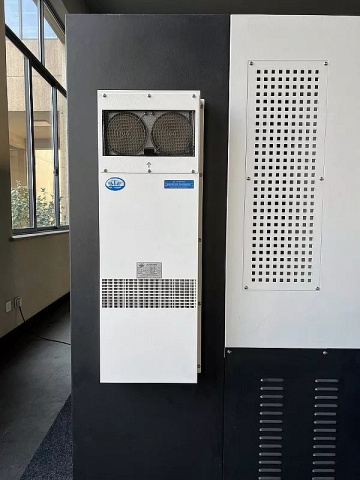

Горизонтальный обрабатывающий центр KHL 63

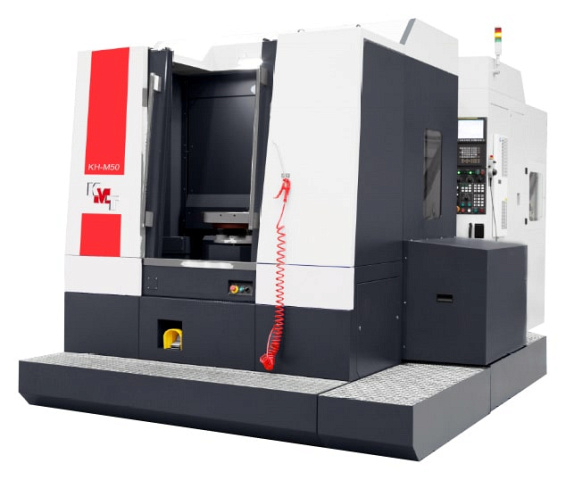

Горизонтальные обрабатывающие центрыKHLпозволяют вести комплексную механическую обработку поверхностей заготовкиоперациями*: Горизонтальные обрабатывающие центры серии KHL широко используется в производстве пресс-форм, авиастроительной, автомобильной, машиностроительной и других отраслях для обработки различных корпусных деталей. * Горизонтальные обрабатывающие центры серии KHL способны за один установ обрабатывать деталь с четырёх сторон.
Область применения KHL 63
Горизонтальные обрабатывающие центры серии KHL широко используется в производстве пресс-форм, авиастроительной, автомобильной, машиностроительной и других отраслях для обработки различных корпусных деталей. Изготовление пресс-форм и штампов высокого качества Инструментальное производство Авиационная промышленность Двигателестроение Машиностроение Автомобильная промышленность
Схемы обработки KHL 63
 |
Фрезерование канавок и пазов |
 |
Фрезерование уступов |
 |
Фрезерование канавок и пазов дисковой фрезой |
 |
Фрезерование канавок и пазов дисковой фрезой |
 |
Торцевое фрезерование |
 |
Фрезерование уступов |
 |
Фрезерование уступов |
 |
Торцевое фрезерование |
 |
Фрезерование отверстий и карманов (расфрезеровывание отверстия) |
 |
Фрезерование шпоночного паза |
 |
Торцевое фрезерование |
 |
Фрезерование Т-образного паза |
Конструктивные особенности KHL 63
 |
Колонная конструкция Рамная конструкция с двумя колоннами. Значительно увеличена устойчивость к крутящим нагрузкам. |
 |
Конструкция станка Компактная конструкция с высокой жесткостью, оптимизированная компановка. |
 |
Станина Основа станка выполнена из цельнолитой Т-образной станины высокой прочности и точности. Тело станка спроектировано с использованием анализа метода конечных элементов, обеспечивая необходимую сохранность статичности, динамической жёсткости и точности. Дополнительная жесткость / твердость достигается заполнением узлов станка виброгасящим материалом. |
 |

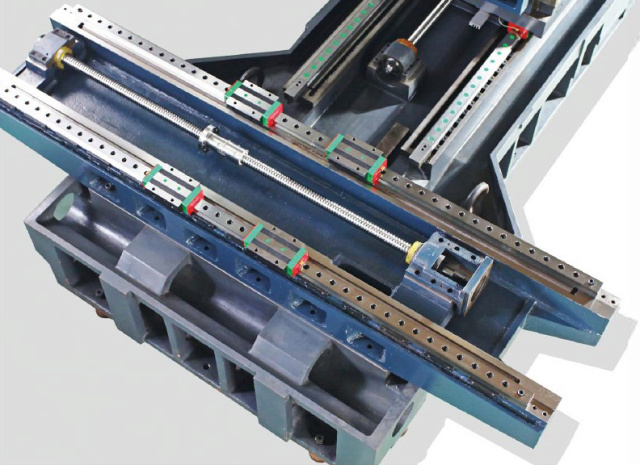

Направляющие По осям X, Y, Z установлены роликовые направляющие HIWIN (Тайвань) усиленной конструкции. Прямые роликовые направляющие оснащены сепараторами, повышающими срок службы в 2–4 раза и увеличивающими нагрузку. Роликовые направляющие имеют функцию самосмазывания, на них нанесена консистентная смазка, обеспечивающая длительное смазывание. |
 |
Шпиндель Шпиндель оборудован современной технологией термокомпенсации, повышающей точность станка. Охлаждение шпинделя осуществляется маслом с постоянной температурой, обеспечивая низкую тепловую деформацию. |
 |

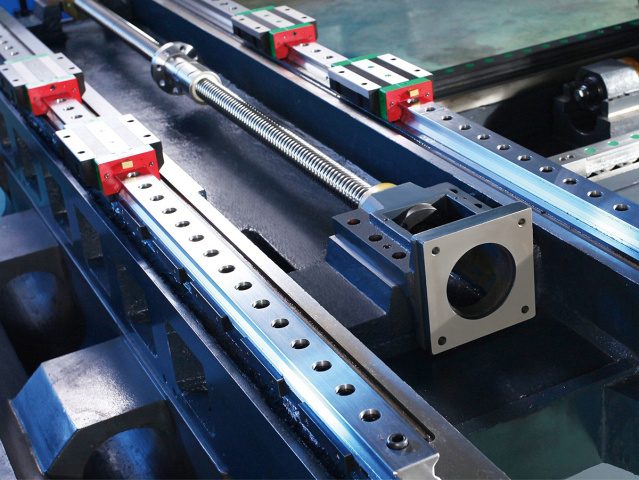

Механизм подачи Для всех осей используются высокоточные ШВП с подшипниками NSK-Япония. Обеспечивается высокая точность: |
Комплектация KHL 63
Стандартная
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
Дополнительная
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
|
|
 |
|
 |
|
|
Технические характеристики KHL 63
| Характеристика | Значение |
|---|---|
| ЦЕНА | 33 421 725 ₽ |
| ЦЕНА ПО АКЦИИ | 27 173 835 ₽ |
| Точность позиционирования, мм | 0,01 |
| Повторяемость, мм | 0,006 |
| Точность индексации поворотного стола, с | 1 (0,001* опция) |
| По оси X, мм | 1000 |
| По оси Y, мм | 850 |
| По оси Z, мм | 900 |
| Расстояние от центра шпинделя до поверхности стола, мм | 120 - 970 |
| Расстояние от центра стола до поверхности шпинделя, мм | 180 - 1030 |
| Тип направляющих | Качения |
| Быстрые перемещения X / Y / Z, м/мин | 36 |
| Скорость подачи (X/Y/Z), мм/мин | 1 - 10 000 |
| Диаметр инструмента (макс.), мм | 400 |
| Длина инструмента (макс.), мм | 115 |
| Время смены инструмента, сек. | 3,5 |
| Вес инструмента (макс.), кг | 20 |
| Кол-во инструмента магазина, шт | 40 |
| Давление воздуха, кг/см2 | 6 |
| Максимальный диаметр инструмента при пустых соседних гнездах, мм | 250 |
| Частота вращения, об/мин | 4500 |
| Конус | BT50 |
| Мощность двигателя шпинделя (пост. / 30 мин), кВт | 18,5 / 22 |
| Макс. крутящий момент шпинделя, Нм | 786 / 1050 |
| Тип привода шпинделя | Редуктор |
| Мощность серво-двигателей по осям X / Y / Z, кВт | 3 / 3 / 3 |
| Система ЧПУ | Fanuc / Siemens |
| Размер стола, мм | 630 x 630 |
| Макс. нагрузка, кг | 1200 |
| Размер Т-образного паза, мм | 5 x 18 x 125 |
| Потребляемая мощность, кВт | 55 |
| Количество паллет, шт. | 1 |
| Объём бака СОЖ, л | 1000 |
| Длина, мм | 7400 |
| Ширина, мм | 5400 |
| Высота, мм | 4500 |
| Вес, кг | 22 000 |
