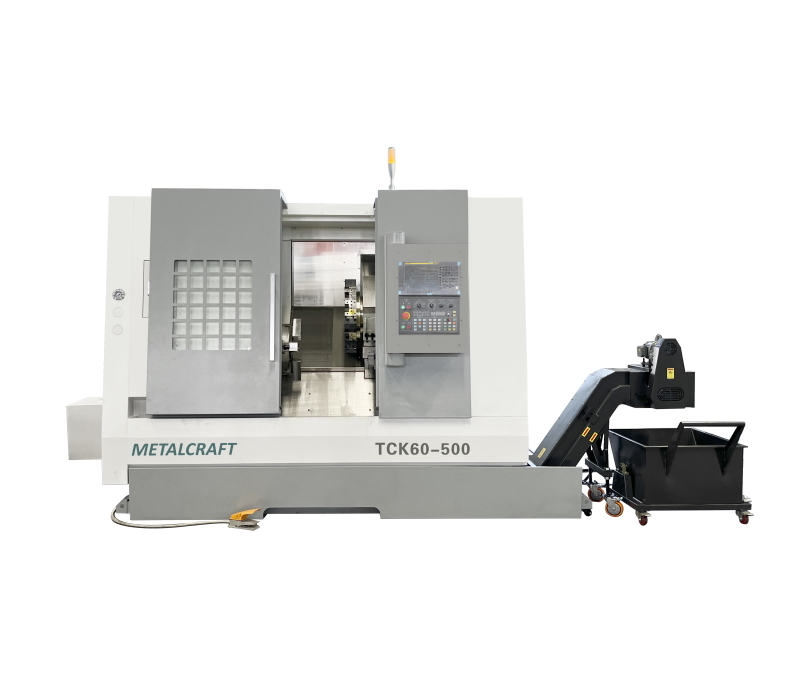

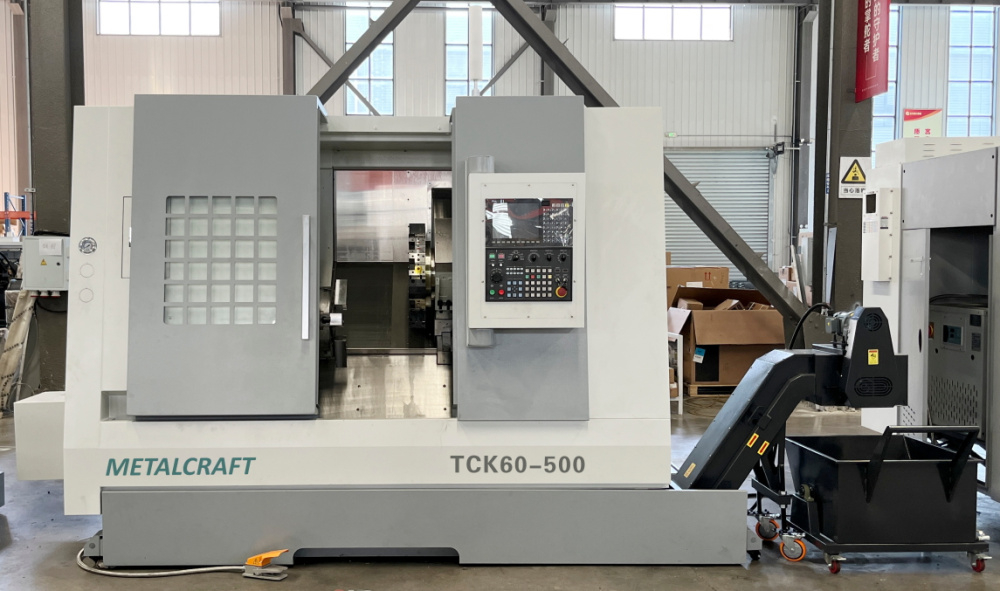

Горизонтальные токарные станки MetalCraft с ЧПУ TCK60-500 с люнетом (TCK60-500.F15/18,5.A2-8.12К.254T.L)
Артикул: TCK60-500.F15/18,5.A2-8.12К.254T.L Код товара: 99492
На складе: много
Токарный станок MetalCraft TCK60-500 с ЧПУ используется для высокопроизводительной обработки металла и позволяет выполнять различные операции: точение, растачивание, сверление, нарезания резьбы. Револьверная головка с приводом расширяет функиональные возможности обработки и позволяет дополнительно выполнять фрезерование, а также вне осевое сверление и нарезание резьбы. Область применения: машиностроение, авиационно-космическая и автомобильная промышленность, приборостроение. В данной модели используются передовые разработки станкостроения, что позволяет изготавливать детали сложной формы и эффективно решать большой спектр металлообрабатывающих задач. Линейные направляющие качения (Тайвань) обеспечивают высокую точность и скорость перемещения. Благодаря шарико-винтовым передачам (Тайвань) достигается высокая точность резания независимо от условий и формы изготавливаемой детали. Система управления FANUC 0i Tf(5) Plus (Япония) с широкими возможностями программирования позволяет просто и быстро управлять рабочими процессами, а также полностью автоматизировать их.
Особенности metalcraft с чпу tck60-500
• Максимальная длина обработки 500 мм
• Гидравлический люнет 35-235 мм
• Надежные и высокопроизводительные привода FANUC (Япония)
• Наклонная станина 45°
• Все основные части оборудования изготовлены из специального чугуна с увеличенной демпфирующей способностью
• Все литые элементы рассчитаны методом конечных элементов (FEM) для устранения перекоса и увеличения демпфирующих свойств литых элементов
• Литые чугунные детали усилены ребрами жесткости и проходят испытания на устойчивость и термостабильность
Технические характеристики metalcraft с чпу tck60-500
| Характеристика | Значение |
|---|---|
| Модель станка | ТСК60-500 |
| Бренд | MetalCraft |

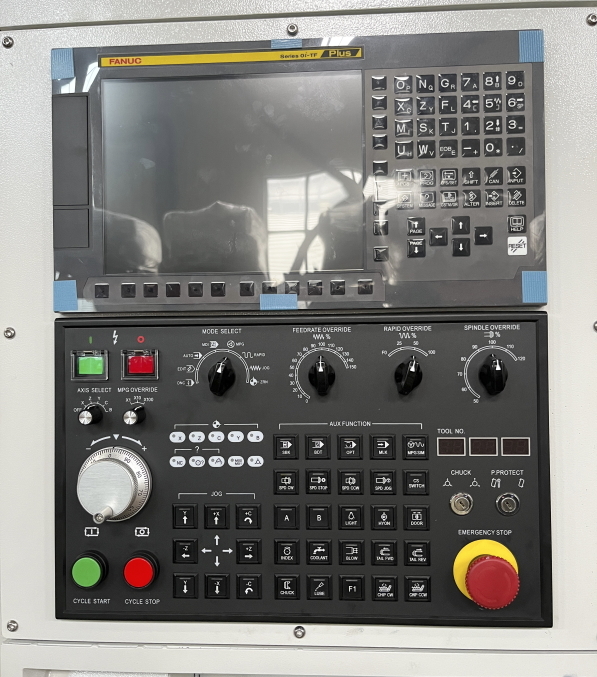

| Система чпу | Fanuc 0i-Tf(5) Plus |
| Угол наклона станины | 45° |
| Макс. диаметр над станиной, мм | Ø600 |
| Макс. диаметр точения, мм | Ø550 |
| Макс. диаметр над суппортом, мм | Ø430 |
| Макс. длина точения, мм | 500 |
| Ход по оси x / z / y, мм | 300 / 550 |
| Ускоренная подача по оси x / z / y, м/мин | 18 / 15 |
| Модель двигателя оси x / z | FANUC βis22/3000 βis22/3000 |
| Мощность привода оси x / z / y, квт | 3 / 3 |
| Точность позиционирования, мм | ±0.004 |
| Точность повторного позиционирования, мм | ±0.0025 |
| Мощность двигателя шпинделя, квт | 15 / 18.5 |
| Торец шпинделя | A2-8 |
| Размер токарного патрона | 10 " / 254 мм |
| Диаметр отверстия шпинделя, мм | Ø80 |
| Макс. диаметр прутка, мм | Ø70 |
| Макс. крутящий момент, нм | 236 |
| Макс. скорость вращения шпинделя, об/мин | 3000 |
| Тип револьверной головки | Без привода |
| Количество инструментов | 12 / Китай |
| Сечение наружной державки, мм | 32 x 32 |
| Диаметр расточной державки, мм | Ø50 |
| Подача сож через револьверную головку | Включено |
| Тип задней бабки | С гидравлическим приводом (пиноль невыдвижная) |
| Габаритные размеры станка (д x ш x в), мм | 4700 x 2000 x 2200 |
| Масса станка, кг | 4300 |
Комплект поставки metalcraft с чпу tck60-500
| Богатая комплектация | |||
| № п/п | Наименование | Примечание | Количествo |
| 1 | Система ЧПУ | FANUC 0i -Tf(5) Plus (Япония) | 1 шт. |
| 2 | Гидравлический патрон 3-х кулачковый 10" (254 мм) | Autogrip / SEOAM (Тайвань) | 1 шт. |
| 3 | Двигатель шпинделя 15 / 18,5 кВт | FANUC βilP30/8000 (Япония) c увеличенным крутящим моментом 143 / 236 Н*м | 1 шт. |
| 4 | Шпиндель А2-8 HN | Включено в стоимость станка | 1 шт. |
| 5 | Сервоприводы по осям X / Z | FANUC βis12B/3000 / βis12/3000 (Япония) | 1 шт. |
| 6 | ШВП по осям X / Z | HIWIN / PMI ( Тайвань) | 1 шт. |
| 7 | Линейные направляющие качения по осям X / Z | HIWIN / PMI (Тайвань) | 1 шт. |
| 8 | Система диалогового программирования Manual Guide 0i | Включено в стоимость станка | 1 шт. |

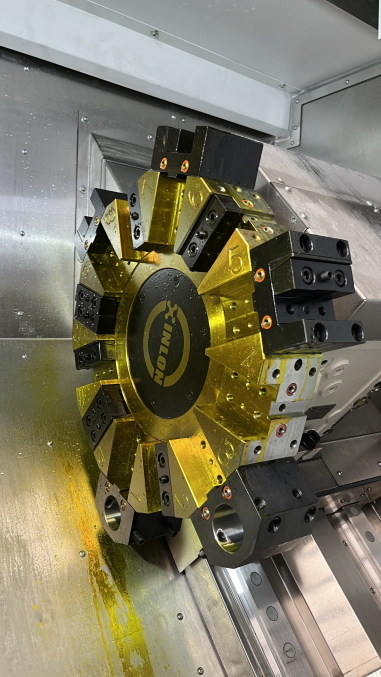

| 9 | Револьверная головка на 12 позиций Sanhe | Включено в стоимость станка | 1 шт. |
| 10 | Клиновой блок | Включено в стоимость станка | 8 шт. |
| 11 | Держатель инструмента для обработки торцов | Включено в стоимость станка | 2 шт. |
| 12 | Держатель инструмента для расточки внутренних диаметров | Включено в стоимость станка | 3 шт. |
| 13 | Переходные втулки для сверл (Ø40 мм, Ø32 мм, Ø25 мм, Ø20 мм) | Включено в стоимость станка | 1 комп. |
| 14 | Переносной пульт управления | Включено в стоимость станка | 1 шт. |
| 15 | Пистолет для подачи СОЖ | Включено в стоимость станка | 1 шт. |
| 16 | Пневматический пистолет | Включено в стоимость станка | 1 шт. |
| 17 | Централизованная система смазки | Включено в стоимость станка | 1 комп. |
| 18 | Трансформатор | Включено в стоимость станка | 1 комп. |
| 19 | Автоматический конвейер для стружек | Включено в стоимость станка | 1 комп. |
| 20 | Нормы безопасности СЕ | Включено в стоимость станка | 1 шт. |
| 21 | Трехцветный индикатор состояния | Включено в стоимость станка | 1 шт. |
| 22 | Светодиодное освещение | Включено в стоимость станка | 1 шт. |
| 23 | Ящик с инструментами | Включено в стоимость станка | 1 комп. |
| 24 | Программируемая задняя бабка с гидравлическим приводом с невыдвижной пинолью | Включено в стоимость станка | 1 шт. |
| 25 | Скиммер (маслоотделитель от СОЖ) | Включено в стоимость станка | 1 шт. |
| 26 | Кондиционер электрошкафа | Включено в стоимость станка | 1 шт. |
| 27 | Люнет гидравлический | Включено в стоимость станка | 1 шт |
