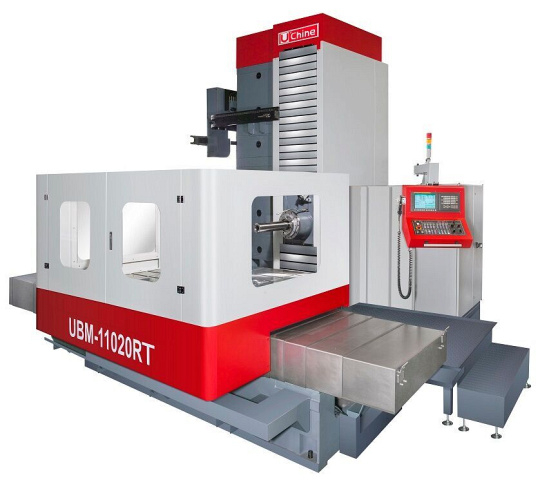

Горизонтально-расточные станки U’Chine UBM-RT с ЧПУ
Горизонтально-расточной станок с поворотным столом UBM-RT представляет собой одну из старейших технологий и концепций горизонтально-расточных станков с поворотным столом, которые в настоящее время доступны на рынке. Благодаря современному дизайну, UBM-RT является универсальным фрезерно-расточным станком, который позволяет эффективно обрабатывать малогабаритные и средне-тяжелые заготовки, сохраняя при этом высокую точность и качество обрабатываемой поверхности.
UBM-RT осуществляет перемещение по 5 осям (X / Y / Z / W / B). Имеет широкую возможность технологического использования в черновых и чистовых расточных операциях, фрезеровании, обтачивании наружных цилиндрических поверхностей и торцов отверстий, сверлении, зенкеровании, развертывании и резьбонарезке. Большое разнообразие различных видов обработки, производимых на горизонтально-расточном станке UBM-RT, позволяет в ряде случаев проводить полную обработку заготовки без её перестановки на другие станки, что особенно важно в тяжелом машиностроении.
Общее машиностроение, аэрокосмическая промышленность, нефтяная и газовая индустрии, автоматика, энергетическое машиностроение, автомобилестроение, кораблестроение, производство штампов и пресс-форм, медицина, сельское хозяйство и многие др. виды деятельности.
Преимущества U’Chine UBM-RT
- Широкий диапазон скоростей вращения шпинделя от 10 до 2500 об/мин
- Крутящий момент на шпинделе 1400 Нм
- Увеличенные подачи до 10 000 мм/мин позволяют значительно ускорить процесс обработки заготовки
- Простота управления и обслуживания станка при помощи внедрения ЧПУ
- Увеличение производительности в 1,5 – 2,5 раза по сравнению со станками с УЦИ
- Снижение потребности во множестве квалифицированных рабочих-станочников
- Уменьшенное время переналадки станка для перехода на изготовление новых деталей
Конструктивные особенности U’Chine UBM-RT
 |
Стойка ЧПУ Горизонтально-расточной станок с поворотным столом UBM-RT управляется от стойки с ЧПУ (числовым программным управлением). Как правило, стойка с ЧПУ отображает состояние основных важных компонентов станка (максимальные обороты шпинделя и диапазон его скоростей; мощности электродвигателя для каждой из осей; максимальное расстояние перемещения инструмента или стола вдоль каждой оси; количество инструменов, которое может поместиться в инструментальном магазине; наибольшую скорость ускоренного перемещения; наибольшую скорость резания), направления для движений (каждой оси соответствует символ адреса, под которым выдается движение в управляющую программу), вспомогательных элементов станка (измерительные длины рабочей части инструмента; устройства смены паллет; отдельно стоящие инструментальные магазины), перемещения 3-х координат (4-х координатные исполнения горизонтально-расточных станков изготавливаются под заказ), одним словом – всевозможные тонкости программирования каждой из функций станка. |
 |
Рабочий стол и шпиндельная стойка Рабочий стол и шпиндельная стойка универсального фрезерно-расточного станка UBM-RT имеют общий фундамент, при этом стол имеет 2 степени свободы: горизонтальную подачу в одном направлении и вращение вокруг вертикальной оси, 3-ей степенью является горизонтальное перемещение колонны, что придает конструкции большую жесткость, перемещение по вертикали осуществляется подъёмом и опусканием шпиндельной головки вдоль вертикальной стойки горизонтально-расточного станка. |
 |
Планшайба Горизонтально-расточной станок с поворотным столом UBM-RT иногда оснащается так называемой планшайбой, которая используется для растачивания отверстий большого диаметра (не все горизонтально-расточные станки с ЧПУ комплектуются таким приспособлением, т.к. некоторым модификациям оно не необходимо). Планшайба обладает более высоким, чем главный шпиндель, моментом вращения и большей устойчивостью к поперечным нагрузкам. При использовании планшайбы главный шпиндель горизонтально-расточного станка отключается, а фрезы крепятся на её слайдере, имеющем определённый диапазон радиального хода, смещение слайдера может производиться как вручную, так и при помощи стойки с ЧПУ, использование которой дает возможность автоматического изменения диаметра расточки. |
 |

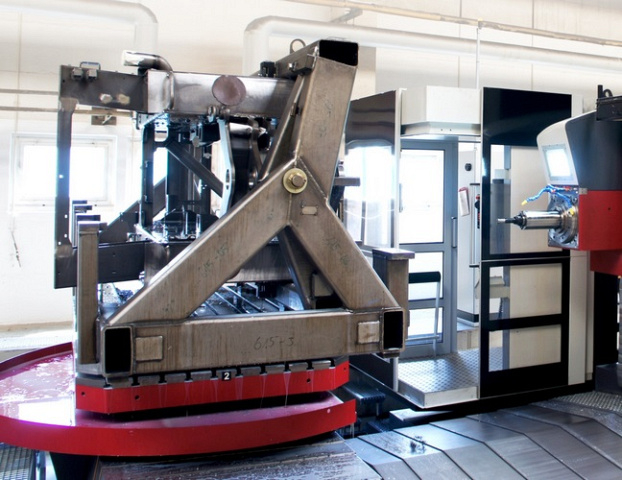

Поворотный стол с увеличенной нагрузочной способностью Для увеличения длины растачиваемых отверстий горизонтально-расточные станки оснащаются поворотными столами большего диаметра с увеличенной нагрузочной способностью. Большие поворотные столы могут служить не только для увеличения длин растачиваемых на станке отверстий, но также для последовательной обработки нескольких деталей, что в разы увеличивает производительность горизонтально-расточного станка. |
Комплектация U’Chine UBM-RT
 |
Расточной шпиндель 110 / 130 мм |
 |
Стойка ЧПУ Fanuc 0i-MF |
 |
Рабочий стол 1400 х 1600 мм (индексация поворота 1°/0,001°) + возможность одновременной интерполяции во время обработки |
 |
Оптические линейки по осям X, Y, Z |
 |
Интерфейс RS-232 |
 |
Защитное ограждение рабочей зоны стола |
 |
Ящик с инструментами для обслуживания станка |
