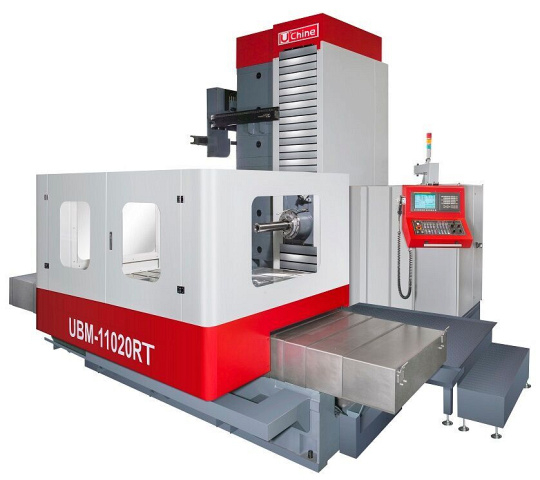

Горизонтально-расточные станки U’Chine с ЧПУ UBM-13042 RT
(голосов 0)
Артикул: 8771076ubm_13042_rt Код товара: 106092
На складе: много
Горизонтально-расточной станок с поворотным столом UBM-RT представляет собой одну из старейших технологий и концепций горизонтально-расточных станков с поворотным столом, которые в настоящее время доступны на рынке. Благодаря современному дизайну, UBM-RT является универсальным фрезерно-расточным станком, который позволяет эффективно обрабатывать малогабаритные и средне-тяжелые заготовки, сохраняя при этом высокую точность и качество обрабатываемой поверхности. Общее машиностроение, аэрокосмическая промышленность, нефтяная и газовая индустрии, автоматика, энергетическое машиностроение, автомобилестроение, кораблестроение, производство штампов и пресс-форм, медицина, сельское хозяйство и многие др. виды деятельности.
Область применения U’Chine
Общее машиностроение, аэрокосмическая промышленность, нефтяная и газовая индустрии, автоматика, энергетическое машиностроение, автомобилестроение, кораблестроение, производство штампов и пресс-форм, медицина, сельское хозяйство и многие др. виды деятельности. Получаемые изделия
Схемы обработки U’Chine
Конструктивные особенности U’Chine
 |
Стойка ЧПУ Горизонтально-расточной станок с поворотным столом UBM-RT управляется от стойки с ЧПУ (числовым программным управлением). Как правило, стойка с ЧПУ отображает состояние основных важных компонентов станка (максимальные обороты шпинделя и диапазон его скоростей; мощности электродвигателя для каждой из осей; максимальное расстояние перемещения инструмента или стола вдоль каждой оси; количество инструменов, которое может поместиться в инструментальном магазине; наибольшую скорость ускоренного перемещения; наибольшую скорость резания), направления для движений (каждой оси соответствует символ адреса, под которым выдается движение в управляющую программу), вспомогательных элементов станка (измерительные длины рабочей части инструмента; устройства смены паллет; отдельно стоящие инструментальные магазины), перемещения 3-х координат (4-х координатные исполнения горизонтально-расточных станков изготавливаются под заказ), одним словом – всевозможные тонкости программирования каждой из функций станка. |
 |

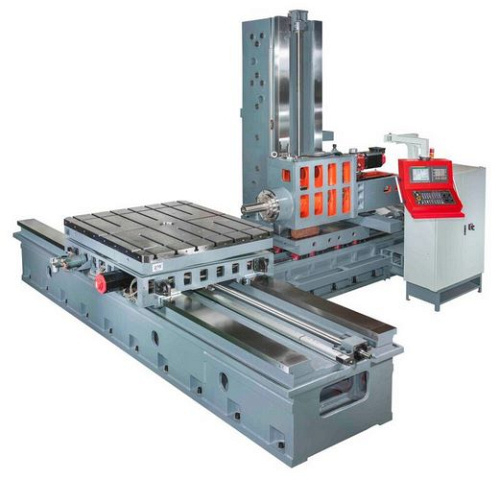

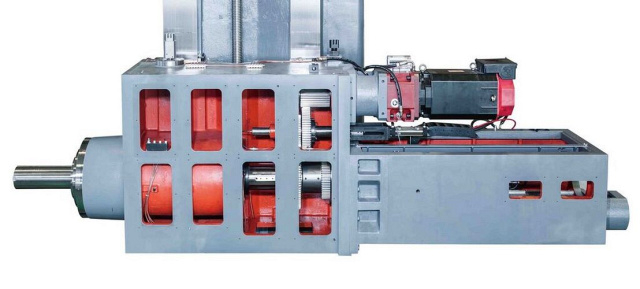

Рабочий стол и шпиндельная стойка Рабочий стол и шпиндельная стойка универсального фрезерно-расточного станка UBM-RT имеют общий фундамент, при этом стол имеет 2 степени свободы: горизонтальную подачу в одном направлении и вращение вокруг вертикальной оси, 3-ей степенью является горизонтальное перемещение колонны, что придает конструкции большую жесткость, перемещение по вертикали осуществляется подъёмом и опусканием шпиндельной головки вдоль вертикальной стойки горизонтально-расточного станка. |
 |

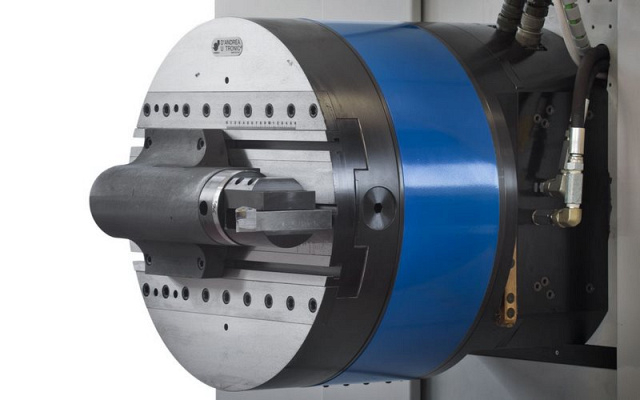

Планшайба Горизонтально-расточной станок с поворотным столом UBM-RT иногда оснащается так называемой планшайбой, которая используется для растачивания отверстий большого диаметра (не все горизонтально-расточные станки с ЧПУ комплектуются таким приспособлением, т.к. некоторым модификациям оно не необходимо). Планшайба обладает более высоким, чем главный шпиндель, моментом вращения и большей устойчивостью к поперечным нагрузкам. При использовании планшайбы главный шпиндель горизонтально-расточного станка отключается, а фрезы крепятся на её слайдере, имеющем определённый диапазон радиального хода, смещение слайдера может производиться как вручную, так и при помощи стойки с ЧПУ, использование которой дает возможность автоматического изменения диаметра расточки. |
 |

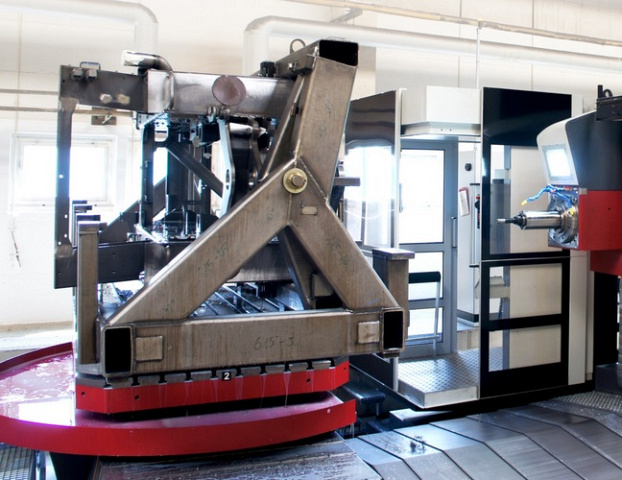

Поворотный стол с увеличенной нагрузочной способностью Для увеличения длины растачиваемых отверстий горизонтально-расточные станки оснащаются поворотными столами большего диаметра с увеличенной нагрузочной способностью. Большие поворотные столы могут служить не только для увеличения длин растачиваемых на станке отверстий, но также для последовательной обработки нескольких деталей, что в разы увеличивает производительность горизонтально-расточного станка. |
Комплектация U’Chine
Стандартная
 |
Расточной шпиндель 110 / 130 мм |
 |
Стойка ЧПУ Fanuc 0i-MF |
 |
Рабочий стол 1400 х 1600 мм (индексация поворота 1°/0,001°) + возможность одновременной интерполяции во время обработки |
 |
Оптические линейки по осям X, Y, Z |
 |
Интерфейс RS-232 |
 |
Защитное ограждение рабочей зоны стола |
 |
Ящик с инструментами для обслуживания станка |
Технические характеристики U’Chine
| Характеристика | Значение |
|---|---|
| Перемещение по оси Z, мм | 2000 |
| Частота вращения, об/мин | 10 - 2000 |
| Система ЧПУ | Fanuc |
| Размеры рабочего стола, мм | 1600 х 1400 |
| Грузоподъемность стола, кг | 8000 |
| Количество позиций инструмента, шт. | 40 |
| Перемещение по оси X, мм | 4200 |
| Перемещение по оси Y, мм | 2000 |
| Перемещение рабочего шпинделя по оси W, мм | 700 |
| Конус шпинделя | ISO NO.50 |
| Диаметр рабочего шпинделя, мм | 130 |
| Макс. крутящий момент на шпинделе, Нм | 1400 |
| Время смены инструмента, с | 15 |
| Тип управления | ЧПУ |
| Размеры Т-пазов, мм/шт. | 24 х 7 |
| Мощность главного двигателя, кВт | 15 / 18,5 |
| Тип подачи оси B | автоматический |
| Скорость вращения оси B, об/мин | 10 |
| Ускоренная подача по оси X, м/мин | 10 000 |
| Ускоренная подача по оси Z, м/мин | 10 000 |
| Ускоренная подача по оси Y, м/мин | 10 000 |
| Ускоренная подача по оси W, м/мин | 6000 |
| Длина, мм | 8020 |
| Ширина, мм | 7152 |
| Высота, мм | 4850 |
| Вес, кг | 46 500 |
