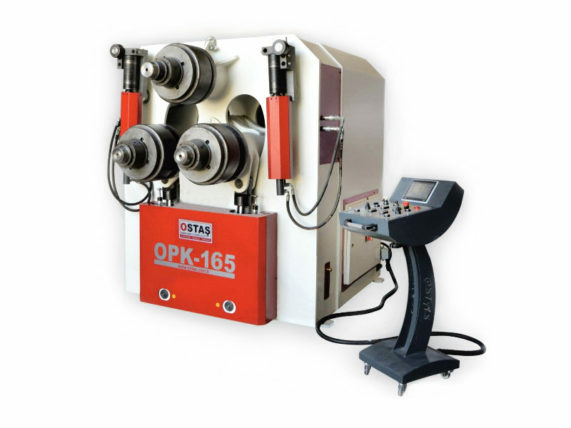

Гидравлический профилегиб OSTAS OPK-165

Гидравлический профилегиб OSTAS OPK-165 предназначен для гибки различного вида профиля, труб, уголков и швеллера, позволяет производить гиб под любыми углами за один прокат. Профилегиб оснащен 3-я приводными роликами, которые двигаются независимо друг от друга, что исключается возможность проскальзывания в процессе гибки.

ОСОБЕННОСТИ

Все валы станка, двигаются независимо используя гидравлический мотор с планетарным приводом. Система привода находится на одном уровне с валами, таким образом крутящий момент передается на профиль без потерь. Профилегиб оснащен мощными гидравлическим тормозом, что минимизирует возврат профилей при операции предподгиба, достигается высокий уровень безопасности. Клапана безопасности защищают гидромотор от перегрузок, станок работает стабильно в течении продолжительного времени с максимальной нагрузкой.

• Комплект стандартных роликов, изготовленных из закаленной стали;
• Гидравлическая система станка. Устройство станка имеет гидравлический привод. Точность позиционирования всех осей обеспечивается клапанами, производства лучших мировых производителей;
• Мобильная, выносная панель управления станком, на которой расположены цифровые индикаторы положения роликов;
• Возможность работы в вертикальном и горизонтальном положении;
• Боковые направляющие – 3-х осевые механические ролики для гибки уголка;
• Все электрический компоненты и электронная система управления станком, производства наиболее надежных и распространённых поставщиков, включая Siemens и Schneider.
• Прочная сварная рама, обеспечивающая необходимую жесткость для гибки крупных заготовок
• Привод подается на все 3 ролика, исключая проскальзывание при больших усилиях гибки
• Подача нижних роликов выполняется гидравликой
• Двигатель с тормозной системой для повышения точности гибки
• Цифровая индикация положения роликов: величина подачи каждого ролика отображается на цифровой панели, расположенной на стойке
• Управление станком осуществляется через мобильную стойку
• Рабочие части станка (валы, ролики и т.п.) закалены, чтобы повысить точность работы и их долговечность
• В стандартной комплектации универсальные ролики представляют собой набор колец с разной толщиной, комбинируя эти кольца можно получить различную ширину ролика
• На станке предусмотрены направляющие валики с обеих сторон, настраиваются механически вручную в 3-х осях

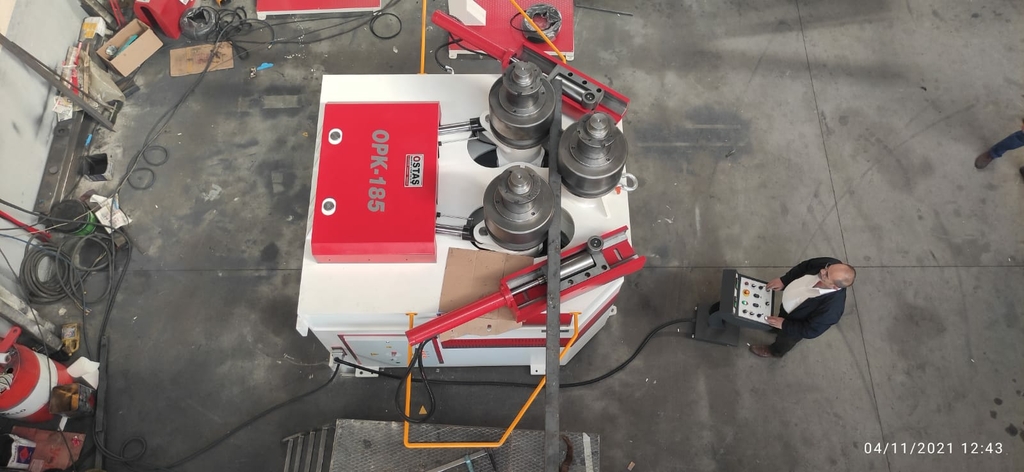

• Станок способен работать в вертикальном и горизонтальном положениях; положение выбирается в зависимости от особенностей детали (размер, материал профиля, радиус гибки)
• Станок соответствует европейским стандартам, предъявляемым к оборудованию данного типа

ВИДЫ ОБРАБАТЫВАЕМЫХ ПРОФИЛЕЙ

Тип профиля	Размер, мм	Мин. диаметр, мм	Примечания
	150x40 50x10	2500 700	Стандартные ролики
	280х50 120х15	1500 700	Стандартные ролики
	90x90 30x30	1500 700	Стандартные ролики
	Ø90 Ø30	1800 700	Дополнительные ролики
	Ø180х4 Ø60х2	4000 700	Дополнительные ролики
	6”х7,11 1”х3,78	2500 700	Дополнительные ролики
	150х50х5 60х30х3	3000 700	Дополнительные ролики
	120х8 40х3	3000 700	Дополнительные ролики
	150x150x18 50x50x5	2200 1000	Дополнительные ролики
	150x150x15 50x50x5	3000 1200	Дополнительные ролики
	150х15	2000	Стандартные ролики
	130х15	2500	Стандартные ролики
	150х15	2000	Стандартные ролики
	№30	2000	Дополнительные ролики
	№30	2500	Стандартные ролики
	№30	2500	Дополнительные ролики
	№18	3000	Дополнительные ролики
	№18 №12	8000 3000	Дополнительные ролики
	№20 №10	5000 2000	Дополнительные ролики
	№14 №16	2500 4000	Дополнительные ролики

Технические характеристики

Стандартная комплектация:

• станок в сборе
• стойка управления передвижная
• гидропривод через планетарный редуктор на 3 вала
• гидравлическая подача двух роликов
• возможность работы с двумя скоростями
• горизонтальное и вертикальное положения
• направляющие с механической настройкой в трех осях (2 штуки)
• комплект регулируемых роликов
• каленные и шлифованные ролики и валы
• цифровая индикация подачи роликов
• инструкция по эксплуатации

Дополнительная комплектация:

• бесступенчатая регулировка скорости
• система ЧПУ
• устройство для извлечения роликов
• специальные ролики под уголок, фасонный профиль или круглую трубу
