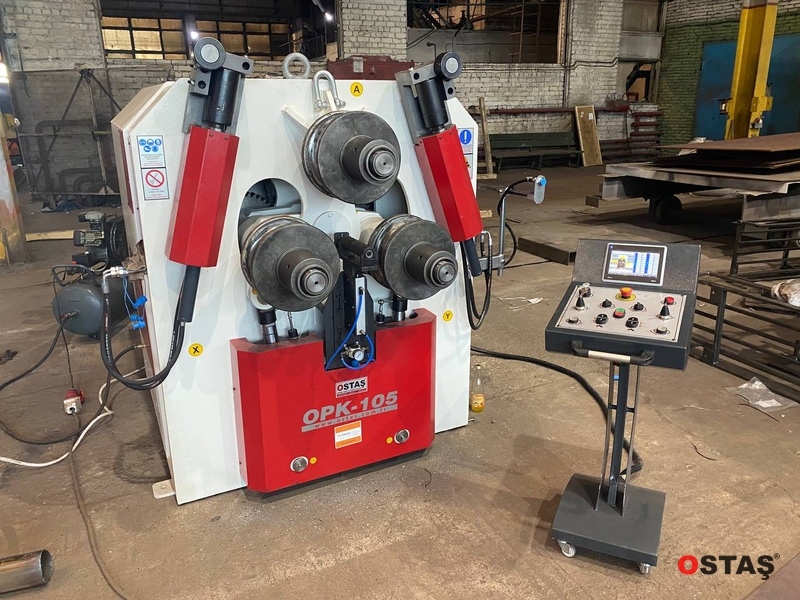

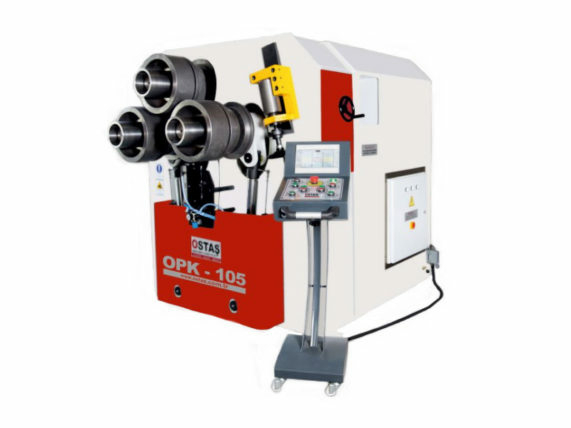

Гидравлический профилегиб OSTAS OPK-105

Гидравлический профилегиб OSTAS OPK-105 предназначен для гибки различного вида профиля, труб, уголков и швеллера, позволяет производить гиб под любыми углами за один прокат. Профилегиб оснащен 3-я приводными роликами, которые двигаются независимо друг от друга, что исключается возможность проскальзывания в процессе гибки.

ОСОБЕННОСТИ

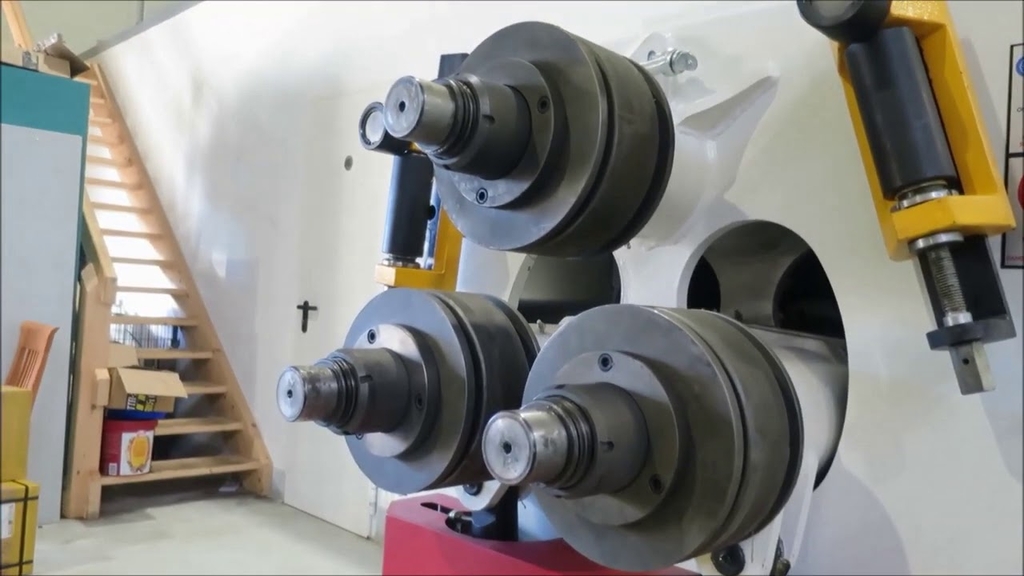

• На OPK-105 вращение верхнего ролика осуществляется гидромотором, боковые ролики приводятся в движение цепью, когда запускается основной;
• Комплект стандартных роликов, изготовленных из закаленной стали;
• Гидравлическая система станка. Устройство станка имеет гидравлический привод. Точность позиционирования всех осей обеспечивается клапанами, производства лучших мировых производителей;
• Мобильная, выносная панель управления станком, на которой расположены цифровые индикаторы положения роликов;
• Возможность работы в вертикальном и горизонтальном положении;
• Боковые направляющие – 3-х осевые механические ролики для гибки уголка;
• Все электрический компоненты и электронная система управления станком, производства наиболее надежных и распространённых поставщиков, включая Siemens и Schneider.
• Прочная сварная рама, обеспечивающая необходимую жесткость для гибки крупных заготовок
• Привод подается на все 3 ролика, исключая проскальзывание при больших усилиях гибки
• Подача нижних роликов выполняется гидравликой
• Двигатель с тормозной системой для повышения точности гибки
• Цифровая индикация положения роликов: величина подачи каждого ролика отображается на цифровой панели, расположенной на стойке
• Управление станком осуществляется через мобильную стойку
• Рабочие части станка (валы, ролики и т.п.) закалены, чтобы повысить точность работы и их долговечность
• В стандартной комплектации универсальные ролики; представляют собой набор колец с разной толщиной, комбинируя эти кольца можно получить различную ширину ролика
• На станке предусмотрены направляющие валики с обеих сторон, настраиваются механически вручную в 3-х осях
• Станок способен работать в вертикальном и горизонтальном положениях; положение выбирается в зависимости от особенностей детали (размер, материал профиля, радиус гибки)
• Станок соответствует европейским стандартам, предъявляемым к оборудованию данного типа

ВИДЫ ОБРАБАТЫВАЕМЫХ ПРОФИЛЕЙ

Тип профиля	Размер, мм	Мин. диаметр, мм	Примечания
	100x20 30x10	800 400	Стандартные ролики
	200х30 160х35 80x5	1200 800 400	Стандартные ролики
	60х60 15х15	750 400	Стандартные ролики
	Ø75 Ø15	800 450	Дополнительные ролики
	Ø125х2,5 Ø15х1	1400 450	Дополнительные ролики
	4”х4,5 ½”х2,77	1000 450	Дополнительные ролики
	100х40х4 25х15х2	1300 450	Дополнительные ролики
	80х5 25х2	1500 450	Дополнительные ролики
	100х100х12 40х40х4	1000 700	Дополнительные ролики
	100х100х10 40х40х4	1500 550	Дополнительные ролики
	100х11 30х4	1000 400	Стандартные ролики
	90х10 30х4	1000 400	Стандартные ролики
	100х11 30х4	1000 400	Стандартные ролики
	№18 №3	900 400	Дополнительные ролики
	№18 №3	1000 400	Стандартные ролики
	№18 №8	1000 400	Дополнительные ролики
	№12 №10	1000 1200	Дополнительные ролики
