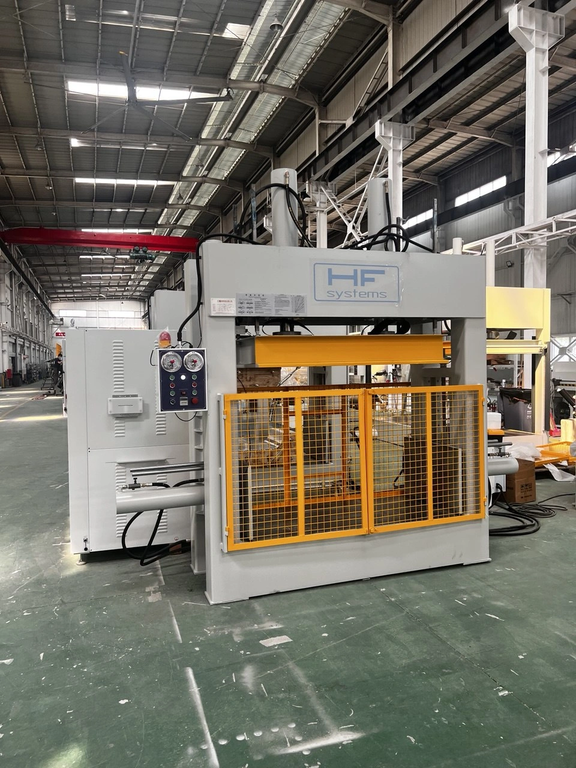

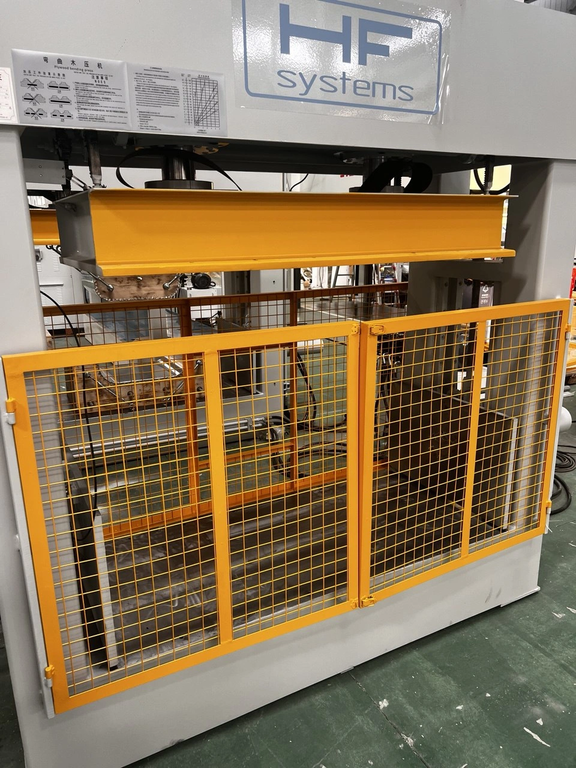

Гидравлический пресс HF Systems для производства гнуто-клееных изделий с ТВЧ генератором
Пресс используется для склеивания гнутоклеёных изделий из натурального шпона, тонких листов МДФ и ХДФ. Для ускорения схватывания клея пресс может быть оснащен ТВЧ-генератором
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Прессы применяются на предприятиях и в цехах по производству дизайнерской мебели радиусных фасадов, стульев, каркасных элементов мягкой мебели.
СХЕМА ОБРАБОТКИ:
Конструктивные особенности HF systems VP-16/08TH
|
РАМА ПРЕССА
Сварена из толстых балок полученных методом проката |
|
ПУЛЬТ УПРАВЛЕНИЯ
Включает в себя: манометр для регулирования необходимого давления, панель управления и таймером открытия |
|
ГИДРОСТАНЦИЯ
Обеспечивает равномерную подачу масла под давлением к гидроцилиндрам. При заказе двух прессов гидростанция может работать попеременно на два пресса. Что удешевляет общую стоимость комплекта |
|
РАВНОМЕРНОСТЬ ДВИЖЕНИЯ ПЛИТЫ
Обеспечивается с помощью зубчатой реечной передачи |
|
МАССИВНЫЕ ПЛИТЫ

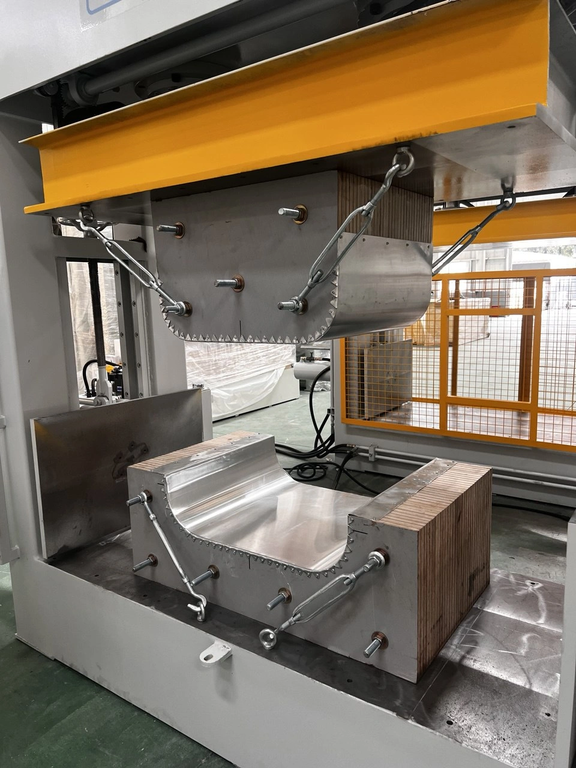

С резьбовыми отверстиями позволяют надежно закрепить пресс-формы |
|

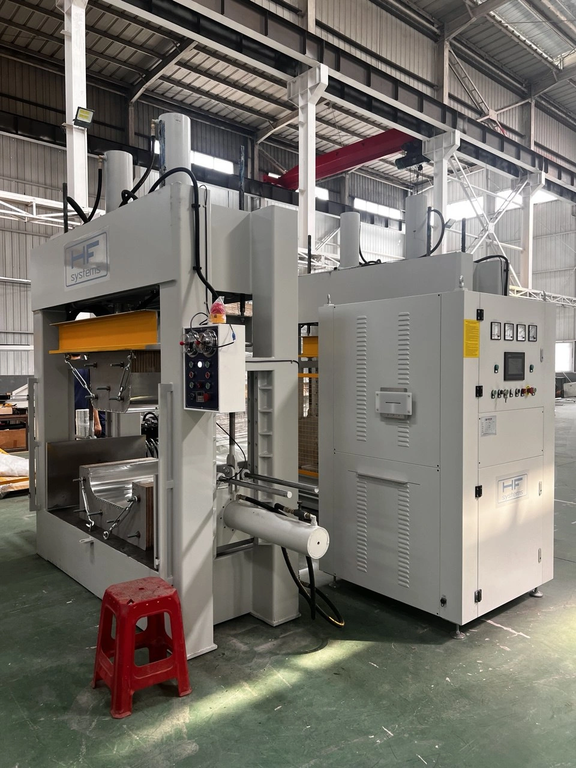

ВЫСОКОЧАСТОТНЫЙ ГЕНЕРАТОР (ОПЦИЯ)
Предназначен для быстрого прогрева многослойных заготовок. Подключается к электродам закрепленным на пресс-форме. В зависимости от размера деталей мощность может быть от 10 до 40 кВт |
Технические характеристики станка HF systems VP-16/08TH
| Общие характеристики | |
| Усилие вертикальных цилиндров, т | 100 (2 х 50) |
| Размер нижнего стола, мм | 1600 х 800 |
| Макс. просвет между плитами, мм | 1000 |
| Ход вертикальных поршней, мм | 600 |
| Мощность узлов | |
| Мощность электропривода гидростанции, кВт | 7.5 |
| Габаритные размеры | |
| Длина пресса, мм | 2450 |
| Ширина пресса, мм | 1100 |
| Высота пресса, мм | 2560 |
| Длина гидростанции, мм | 1200 |
| Ширина гидростанции, мм | 950 |
| Высота гидростанции, мм | 1000 |
| Вес, кг | 3500 |
