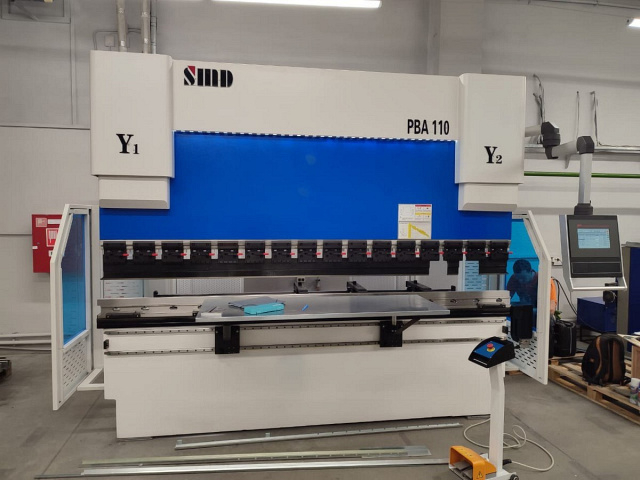

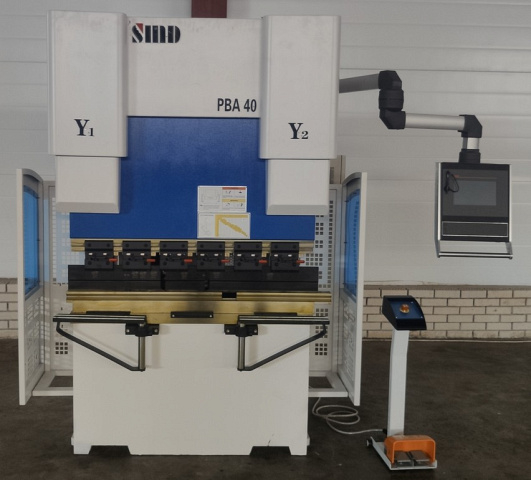

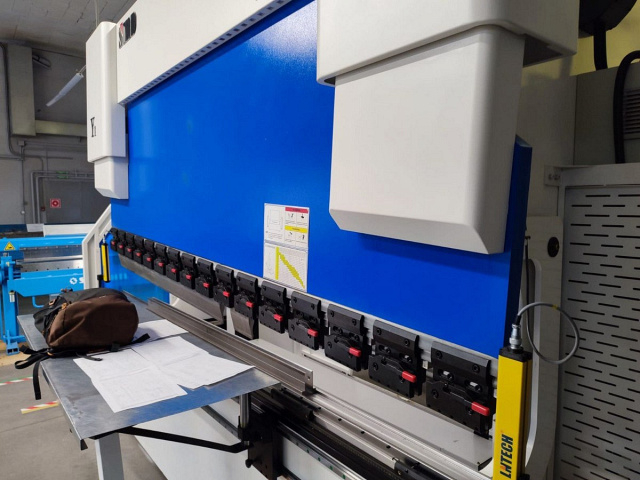

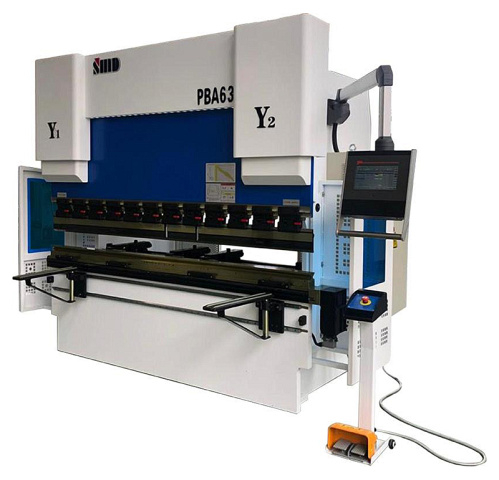

Гидравлический листогибочный пресс SMD PBA 170-3200

Прессы серии PBA - листогибочные прессы с увеличенным ходом верхней траверсы и горловиной в боковых стойках. Отличаютсявысокой скоростью работы*и улучшенными характеристиками. Оснащены электронно-гидравлической синхронизацией рабочих цилиндров, контролем параллельности и хода подвижной балки через ЧПУ пропорциональными клапанами c использованием оптических линеек. Прессы серии PBH обеспечивают высокую гибкость, которая особенно необходима при изготовлении отдельных и мелкосерийных деталей, а также при выполнении комплексных заказов. Даже корпус привычного нам системного блока компьютера - это результат работы гибочного пресса, не говоря уже о множестве незаметных на первый взгляд вещей, таких как стальные ванны (чугунные изготовляются в процессе литья), различная металлическая кухонная (и не только) посуда, корпуса многих видов светильников и многое многое другое. * Рабочая скорость достигает 14 мм/с (до 50 м/ч)

Область применения SMD PBA 170-3200

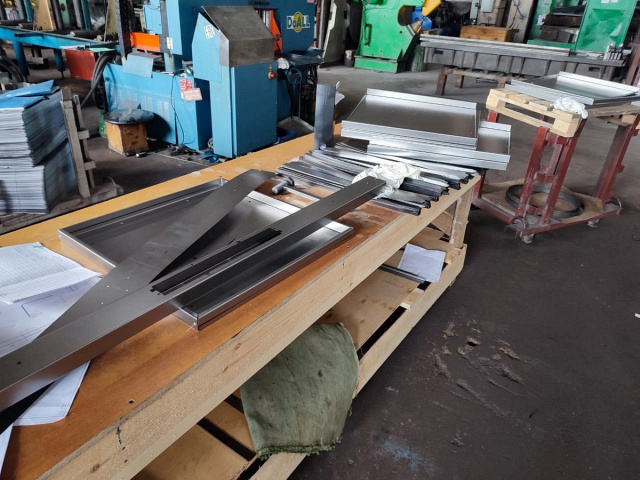

Прессы серии PBH обеспечивают высокую гибкость, которая особенно необходима при изготовлении отдельных и мелкосерийных деталей, а также при выполнении комплексных заказов. На каждом шагу нам встречается вещь, в производстве которой принимал участие гидравлический листогибочный пресс Даже корпус привычного нам системного блока компьютера - это результат работы гибочного пресса, не говоря уже о множестве незаметных на первый взгляд вещей, таких как стальные ванны (чугунные изготовляются в процессе литья), различная металлическая кухонная (и не только) посуда, корпуса многих видов светильников и многое многое другое. Бытовая техника и товары Пищевое производство и общепит Автомобильная и железнодорожная промышленность Авиационная промышленность Машиностроение

Схемы обработки SMD PBA 170-3200

Гибка металла

Конструктивные особенности SMD PBA 170-3200

	Cтанина Изготовлена из высококачественной стали, снятие напряжений происходит в электропечи, что обеспечивает высокую жесткость и долговечность.
	Системы ЧПУ Прессы оснащаются современными системами ЧПУ от всемирно известных компаний:Delem (Нидерланды), Cybelec (Швейцария), ESA (Италия).
	Система компенсации прогиба Моторизированная система компенсации прогиба верхней траверсы стола (бомбирование) фирмыWILA (Нидерланды).

Комплектация SMD PBA 170-3200

Стандартная

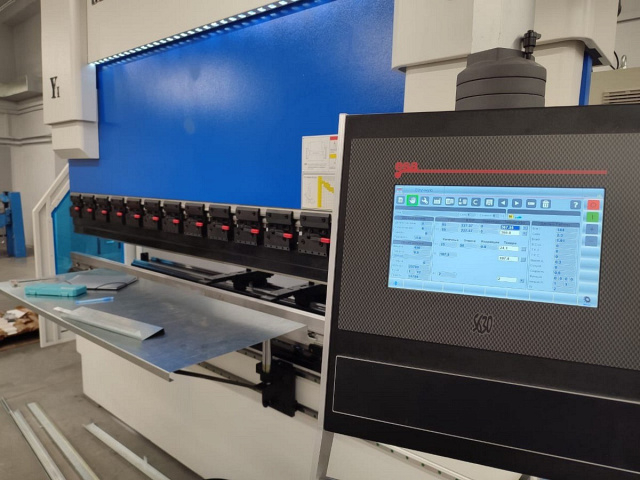

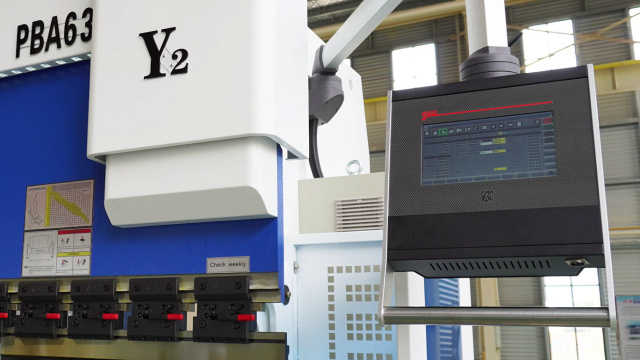

	Системы ЧПУ ESA S630 (Италия) 2D-графика, 10” сенсорный дисплей, поддержка 4-х осей, программное обеспечение симуляции процесса гибки на удаленном ПК.
	Программное обеспечение симуляции процесса гибки Программное обеспечение симуляции процесса гибки
	Электрогидравлическая синхронизация осей Y1 и Y2 С системой компенсации деформации силовой конструкции (корпуса пресса) за счет крепления на С-образную скобу, которая фиксируется на нижней части станины, линейных датчиков, считывающих перемещение верхней балки с точностью ±0,005 мм.

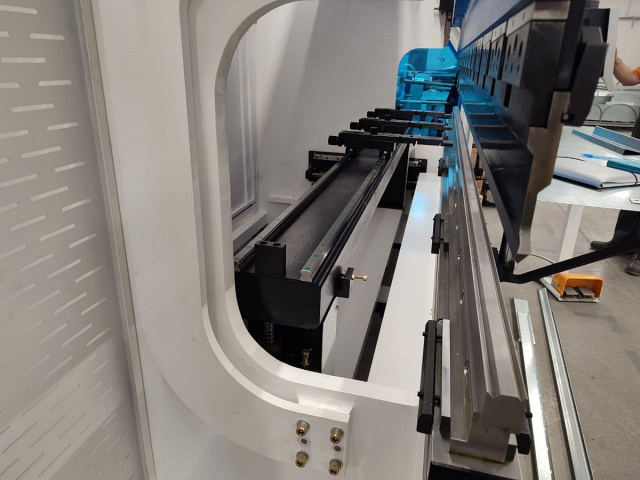

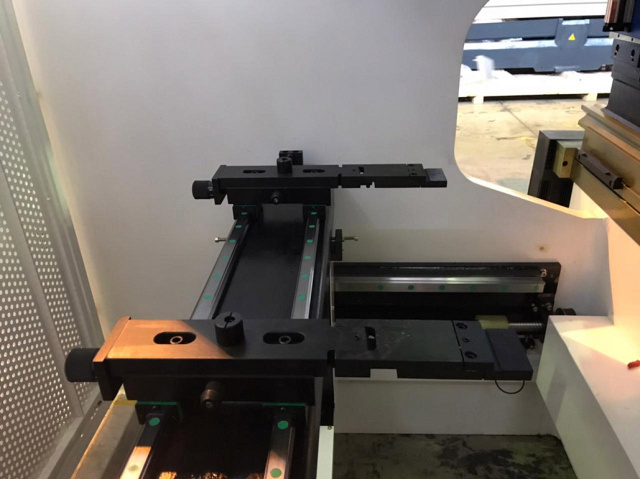

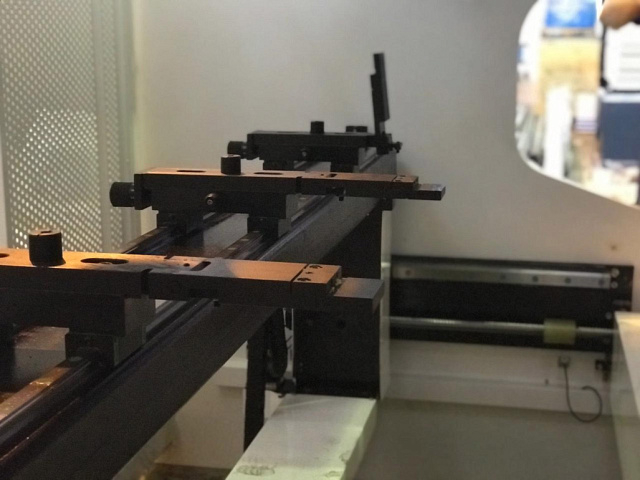

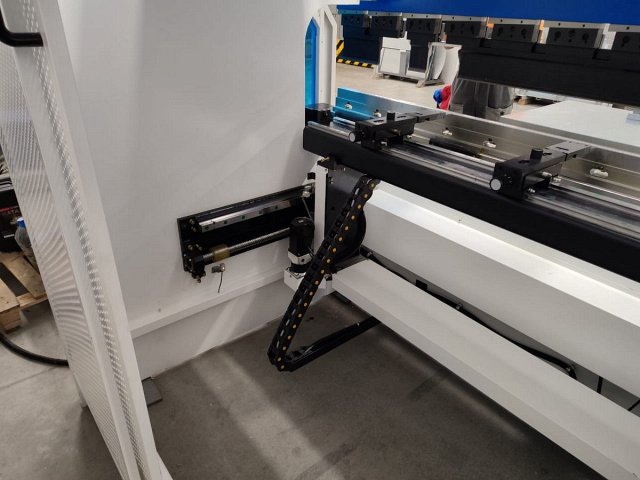

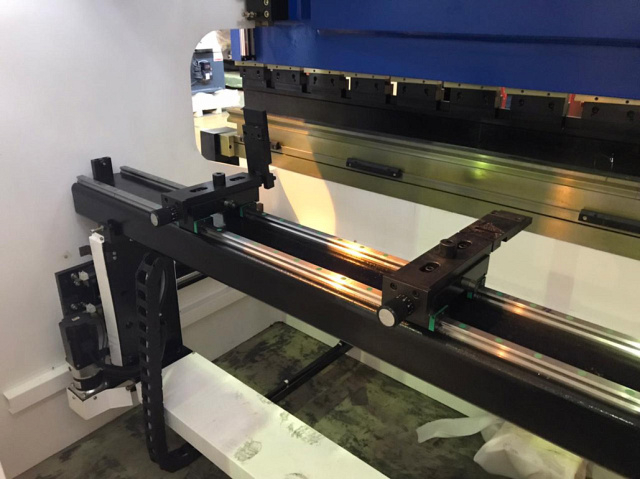

	Электромеханический задний упор С автоматическим перемещением по оси X имеет ход 750 мм. Перемещение заднего упора осуществляется по линейным направляющим посредством высокоточной шарико-винтовой пары и сервомотора. Три откидывающихся упорных блока в ручную перемещаются по двум линейным направляющим вдоль балки заднего упора (оси Z), оснащены тремя упорными поверхностями и ручной регулировку по высоте (ось R). Каждый упорный блок оснащен лимбом для точной подстройки по оси X.

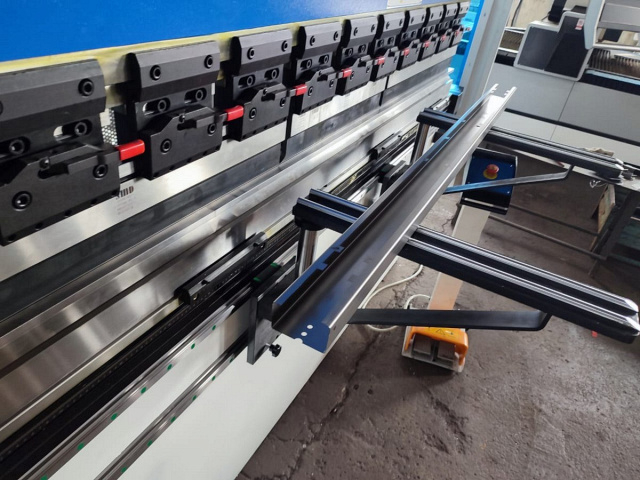

	Два подвижных передних суппорта Регулируемые по ширине и высоте.
	Комплект секционных держателей для пуансонов С устройством быстрого крепления. Тип: Amada/Promecam.
	Стол сконструирован под крепление матриц европейского типа, шириной 60 мм Стол сконструирован под крепление матриц европейского типа, шириной 60 мм
	Пуансон и матрица имеют индукционно закаленные поверхности (HRC 52-58) Пуансон и матрица имеют индукционно закаленные поверхности (HRC 52-58)
	Моторизированная система компенсации прогиба верхней траверсы стола (бомбирование) фирмы WILA (Нидерланды) Описание
	Система компенсации прогиба Необходима при гибке изделий длиной более 2 м для исключения разницы углов по всей длине заготовки. Моторизованная система работает в автоматическом режиме. Параметры работы просчитываются системой ЧПУ в зависимости от введенных параметров заготовки и используемого инструмента.
	Подвесной пульт управления и функциональная ножная педаль Подвижные боковые ограждения безопасности, снабженные концевыми выключателями.
	Главный двигатель Siemens (Германия)
	Гидравлический насос Sunny (США)
	Гидравлический распределитель и пропорциональная гидравлика
	Электрические компоненты и система безопасности марок Schnieder (Франция)

Дополнительная

	2 оси управляются ЧПУ (X, R)
	4 оси управляются ЧПУ (X, R, Z1, Z2)
	5 осей управляются ЧПУ (X, X1, R, Z1, Z2)
	6 осей управляются ЧПУ (X1, X2, R1, R2, Z1, Z2)
	Дополнительные пальцы заднего упора
	Широкий стол для установки многоручьевых матриц
	Система ЧПУ Delem (Нидерланды) / Cybelec (Швейцария) / ESA (Италия).
	Программное обеспечение
	Световая система защиты фронтальной зоны пресса
	Лазерная система защиты рук оператора

Технические характеристики SMD PBA 170-3200

• Усилие, т 1700
• Рабочая зона, мм 3200
• ЧПУ Delem / Cybelec / ESA
• Модель PBA 170-3200
• Type Гидравлический листогибочный пресс
