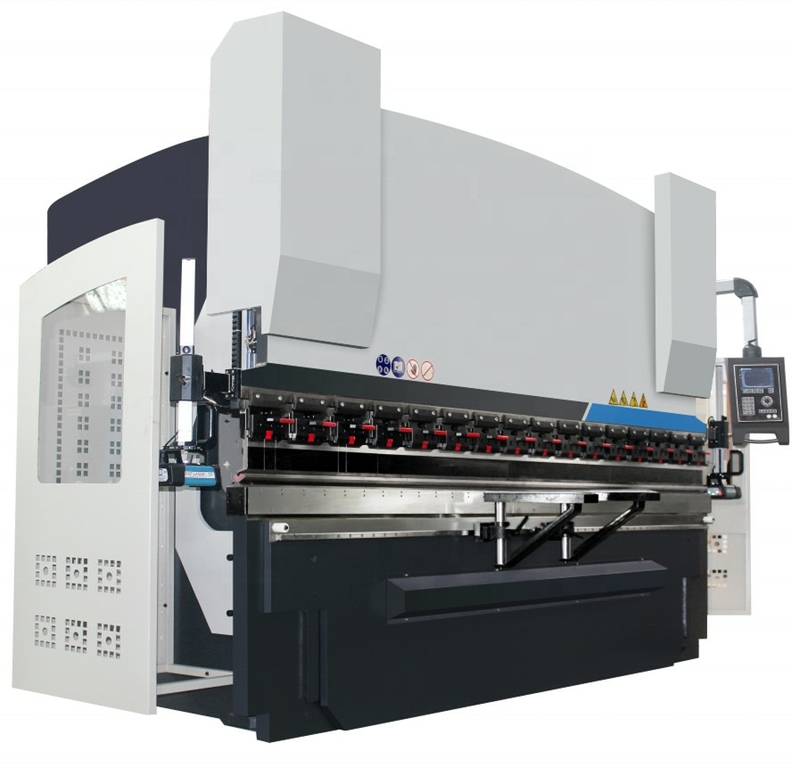

Гидравлический листогибочный пресс с ЧПУ BOMEI HPB-P 30/1600
Гибочные пресса HPB - это современное гидравлическое оборудование для гибки листового металла. Серия экономичных листогибочных прессов с контроллером для простых операций гибки, не требующих специальных требований к оборудованию, или серия промышленных листогибочных прессов с большой величиной хода, просветом и зевом, обеспечивают эффективное производство простых и сложных деталей для широкого круга потребителей.
Особенности конструкции BOMEI HPB-P 30/1600
 |

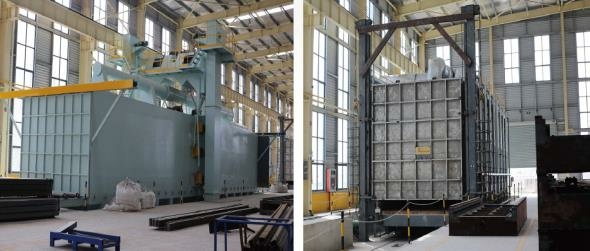

СтанинаКонструкция станины - основной фактор, влияющий на способность оборудования производить точные операции в течение многих лет эксплуатации. Станина после сварки подвергается термической обработке для снятия остаточных напряжений и дробеструйной очистке. Обработка станины на современных обрабатывающих центрах придают раме дополнительные точность, устойчивость и плавность в работе. Все поверхности, соединения, отверстия обрабатываются за один проход. |
 |
ЧПУ Cybelec CybTouch 12Общие характеристики |
 |
Задний упорСтандартный задний упор имеет программируемую ось X, R а также ручные оси Z1 и Z2. Это позволяет настраивает упоры по глубине(Х) и высоте (R), а также перемещать пальцевые блоки влево и вправо (Z1, Z2). |
 |

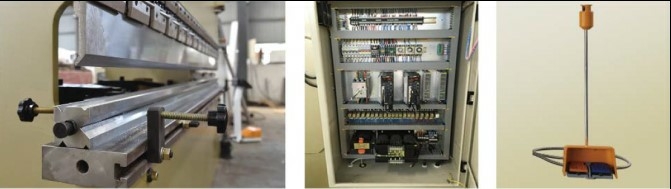

Пальцевые блоки заднего упораНеобходимы для точного позиционирования листа оператором. Имеют в стандарте ручную регулировку по высоте (ось R). |
 |
Компенсации прогиба столаСистема компенсации прогиба обеспечивает компенсацию прогиба по всей длине матрицы. Механическая система состоит из определенного количества (зависит от длины рабочего стола) парных клиньев, каждая пара работает в разных сечениях, имеет свою величину компенсации, отличную от остальных, таким образом, достигаются превосходные результаты гибки. |
 |
Быстросъемный зажим (опция)Для ускорения процесса смены инструмента имеется возможность комплектования пресса быстросъемным зажимом инструмента стандарта Promecam (опция). |
Стандартная комплектация BOMEI HPB-P 30/1600
- Оси Y1, Y2, X, R управляемые от ЧПУ
- Система управления ЧПУ Cybelec CybTouch 12
- Задний упор: Линейные направляющие + система ШВП HIWIN
- Пальцевые блоки заднего упора -3 шт.
- Европейская система крепления инструмента Promecam
- Скользящие передние опоры с продольной линейной направляющей HIWIN
- Гидравлическая система Bosch-Rexroth
- Электронные компоненты Schneider
- Быстросъемные зажимы пуансонов
- Руководство пользователя на русском языке
- Инструмент: многоручьевая матрица и пуансон на всю рабочую длину
Гибочные пресса HPB - это современное гидравлическое оборудование для гибки листового металла. Серия экономичных листогибочных прессов с контроллером для простых операций гибки, не требующих специальных требований к оборудованию, или серия промышленных листогибочных прессов с большой величиной хода, просветом и зевом, обеспечивают эффективное производство простых и сложных деталей для широкого круга потребителей.

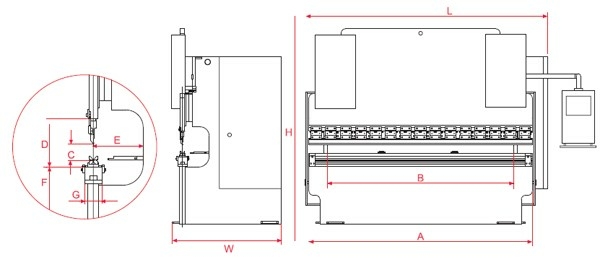

Технические характеристики BOMEI HPB-P 30/1600
| Hpb серия | Ед. изм. | 30/1600 | |
| Усилие гибки | тонн | 30 | |
| Длина гибки | (A) | мм | 1600 |
| Расстояние между стойками | (B) | мм | 1280 |
| Просвет | (D) | мм | 285 |
| Ход | (С) | мм | 80 |
| Скорость опускания по оси y | мм/сек | 120 | |
| Рабочая скорость по оси y | мм/сек | 10 | |
| Скорость возврата по оси y | мм/сек | 100 | |
| Вырез в стойках (зев) | (E) | мм | 200 |
| Передняя поддержка листа | кол-во | 2 | |
| Пальцевые блоки заднего упора | кол-во | 3 | |
| Мощность | кВт | 3.0 | |
| Ход по оси х | мм | 600 | |
| Ход по оси r | мм | 150 | |
| Длина | (L) | мм | 1600 |
| Ширина | (W) | мм | 1000 |
| Высота | (H) | мм | 1600 |
| Вес | кг | 1 300 |
