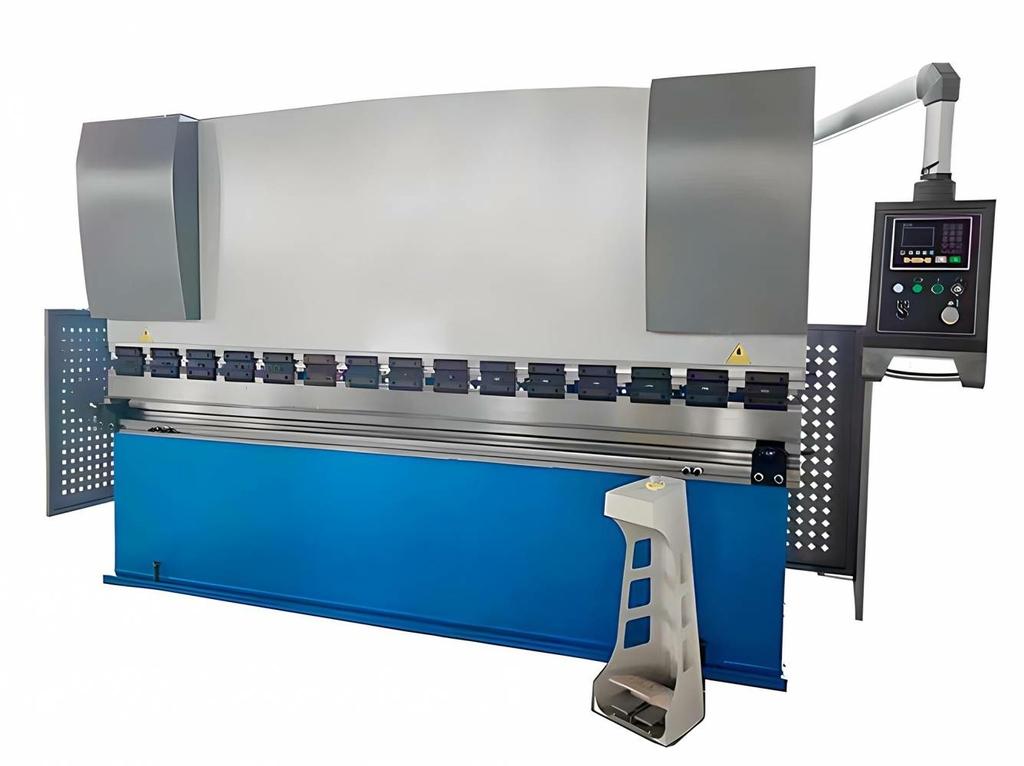

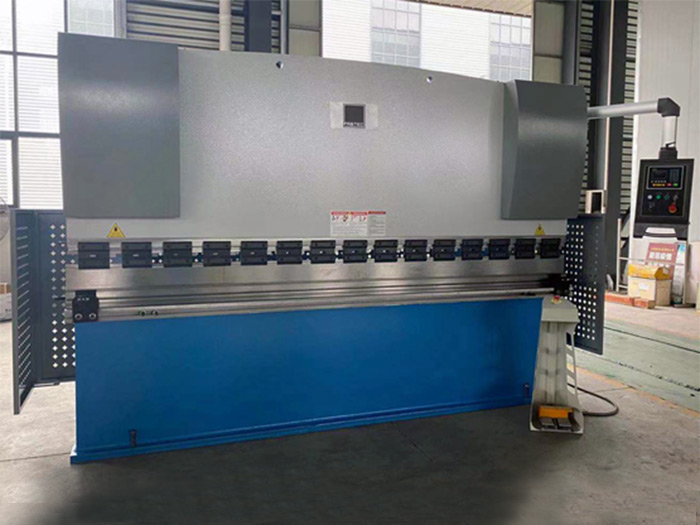

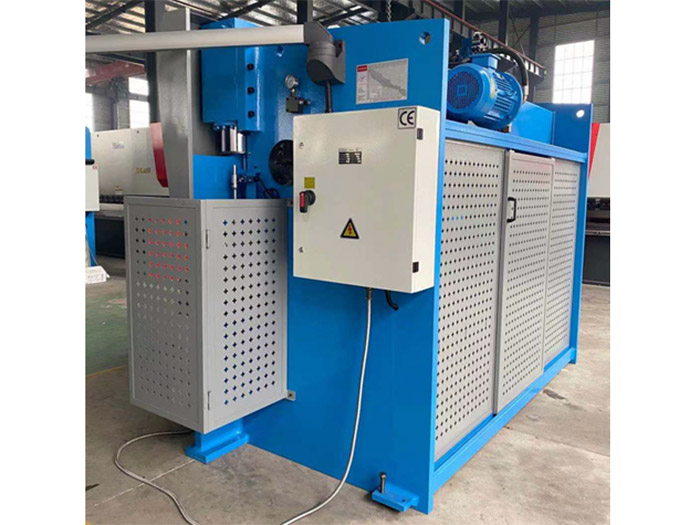

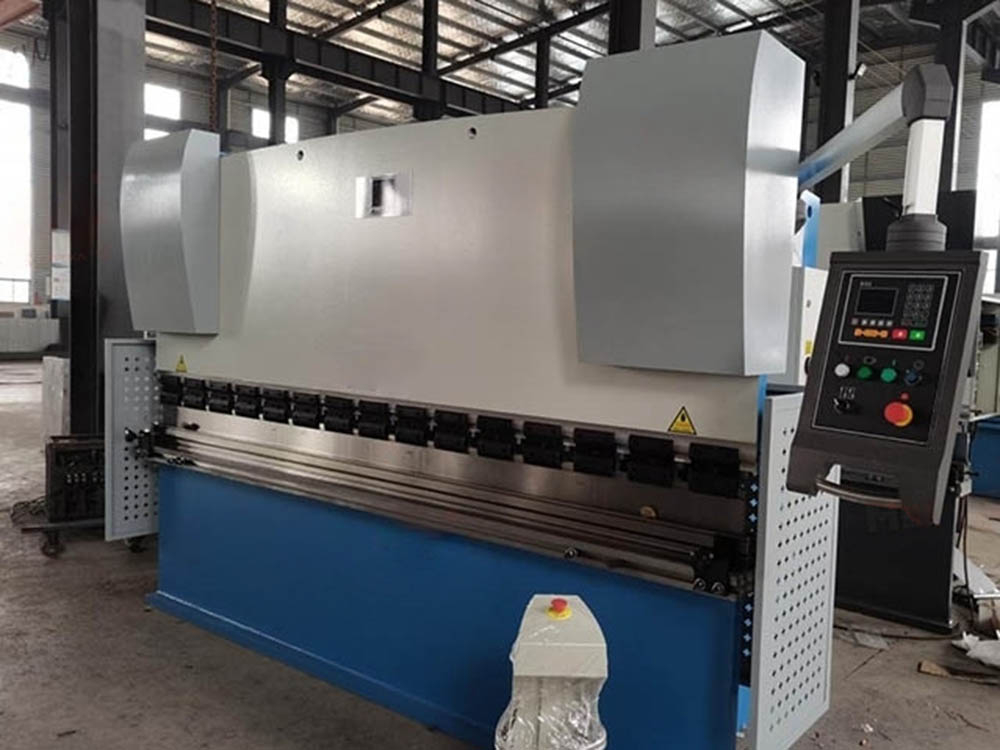

Гидравлический листогибочный пресс PBH30/1600 с ЧПУ E22
Особенности
• Гидравлический листогибочный пресс PBH30/1600 с ЧПУ E22, применяется для гибки металлических заготовок с усилием до 30 тонн;

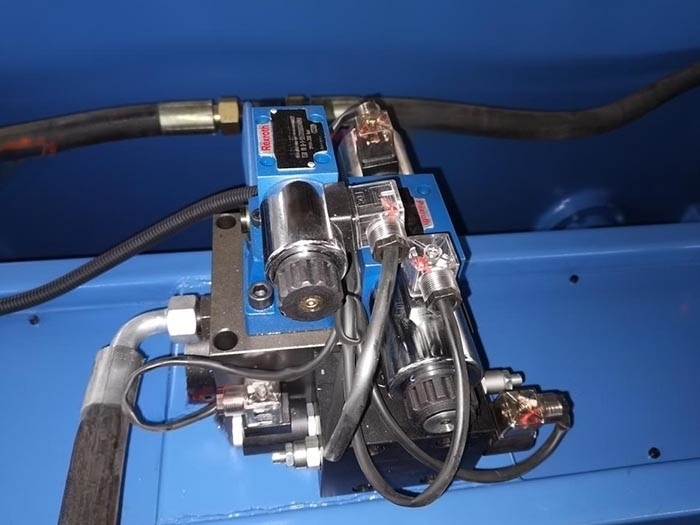

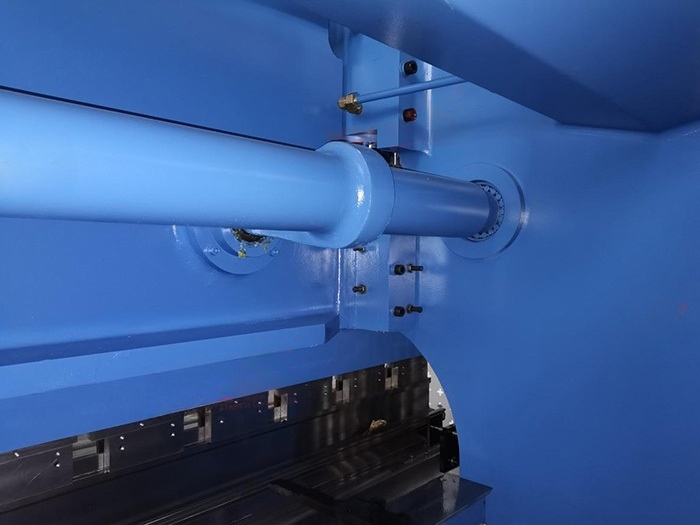

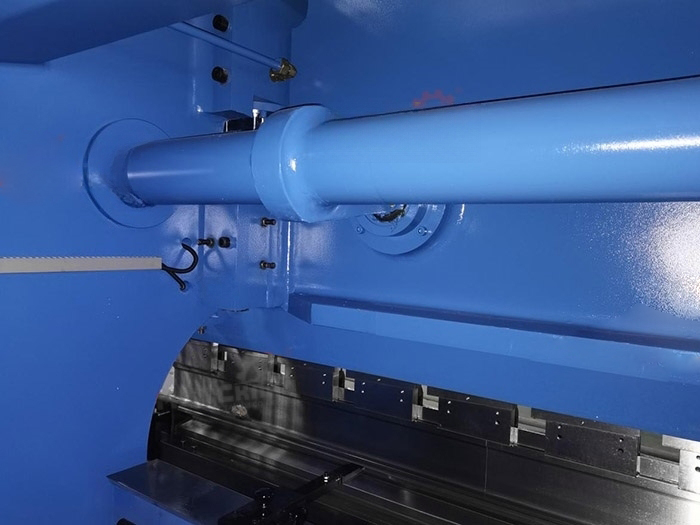

• Надёжная гидравлическая система Bosch-Rexroth с компонентами от мировых производителей позволяет производить гибку с высокой скоростью и точностью. Мощные гидроцилиндры синхронизированы за счёт жёсткого соединения через торсионный вал;

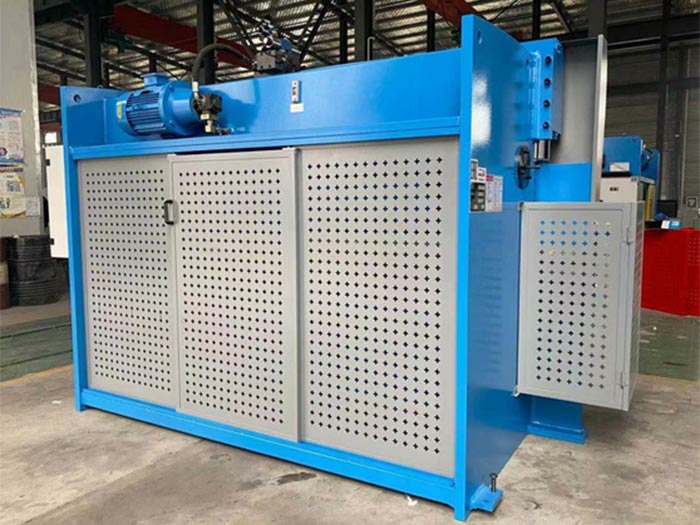

• Конструкция станка выполнена из прочной сварной рамы, прошедшей термическую обработку для снятия напряжения;

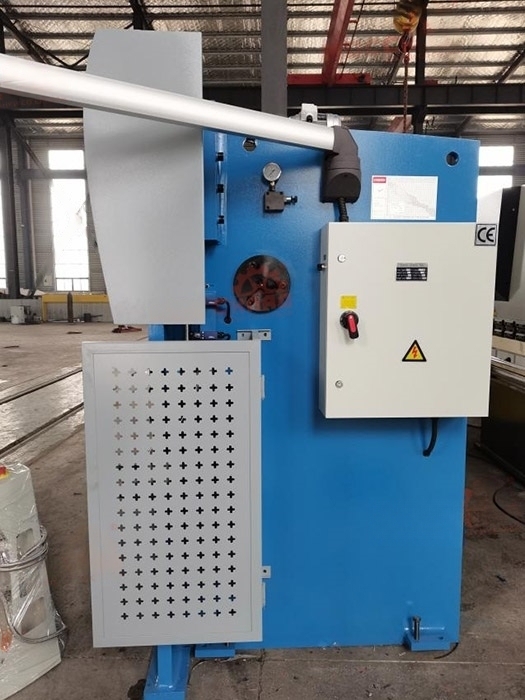

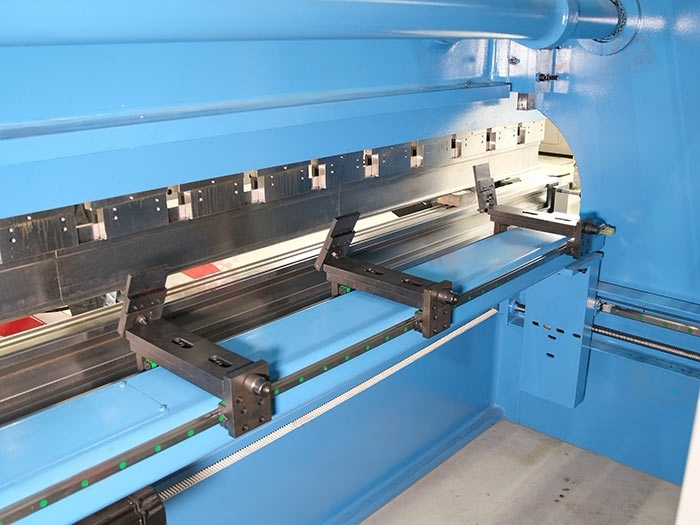

• Манометр и регулятор усилия позволяют с высокой точностью настраивать пресс на работу с необходимой толщиной листа. Для облегчения расположения листа на рабочем столе предусмотрены кронштейны поддержки листа с регулируемым перекидным упором;
• Система управления E22 — удобное и функциональное решение для листогибочных прессов, поддерживающее управление двумя осями (X и Y). Контроллер обеспечивает настройку ограничений хода, отображение текущего положения с точностью 0,1 мм и возможность программирования до 30 последовательностей гибки с 15 шагами каждая;
• Реализована функция корректировки угла без сложных расчетов, а также выбор системы измерения (мм/дюймы). Доступны ручной и автоматический режимы работы, а интуитивный интерфейс с тремя рабочими страницами (одношаговый, многошаговый, параметры) упрощает эксплуатацию.
Рекомендации
• Листогибочный пресс применяется для изготовления корпусных деталей для оборудования, транспортных средств, электротехнических устройств различного назначения.

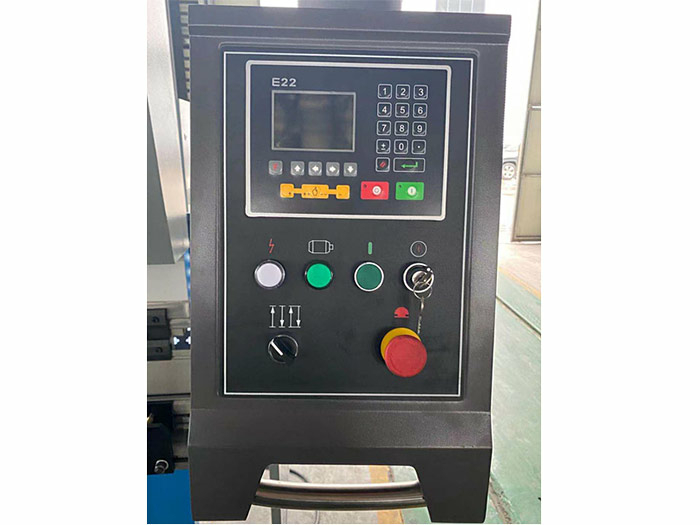

Система управления E22:
Функциональная и современная система управления, подходящая для широкого спектра задач. Отличается удобством и эргономикой, эффективно работает при разной степени загрузки. Позволяет сохранять и оптимизировать операции гибки, а также быстро воспроизводить их без потери времени.
Ключевые функции:
- Задание предельных значений (ограничение перемещения траверсы и заднего упора)
- Регулировка времени выдержки
- Индикация положения заднего упора с точностью до 0.1 мм
- Отображение координат осей X и Y
- Поддержка пошагового программирования
- Возможность ручного режима управления
- Память на 30 программ, каждая до 15 шагов гиба
- Ввод угла гибки в градусах с функцией корректировки без ручного пересчёта параметров
- Переключение между метрической и дюймовой системами измерения
Пример профилей, получаемых при использовании гибочного пресса (в зависимости от инструмента):

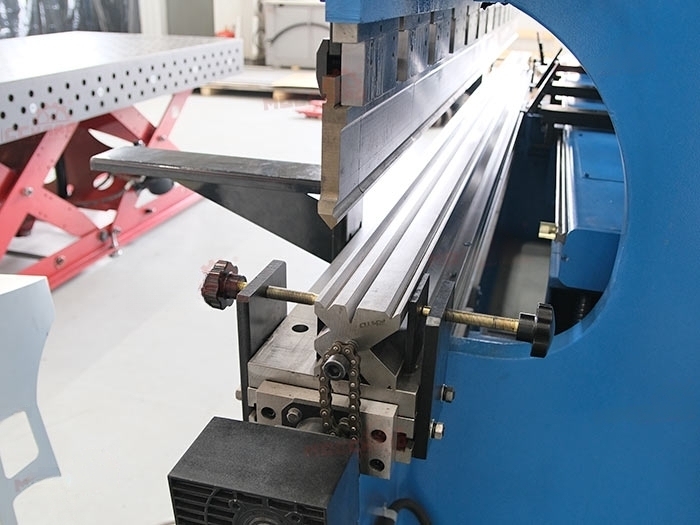

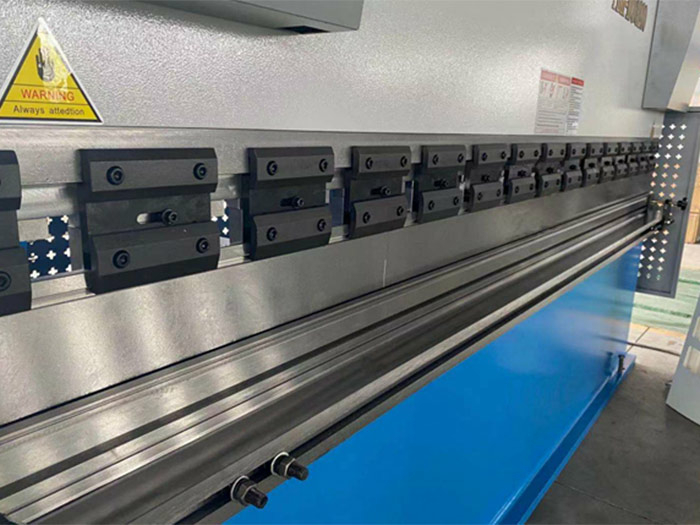

Пример инструмента для прессов с усилием 30-40 тонн (форма инструмента может меняться в зависимости от партии станков):
Технические характеристики PBH30/1600
| Характеристика | Значение |
|---|---|
| Контроллер | E22 |
| Производитель | Китай |
| Код номенклатуры | 54814 |
| Страна-производитель | КНР |
| Рабочая длина, мм | 1600 |
| Усилие, т | 30 |
| Расстояние между колоннами, мм | 1200 |
| Глубина подачи (зёв), мм | 200 |
| Оси | 2 (Y, X) |
| Ход, мм | 90 |
| Просвет, мм | 280 |
| Ширина стола, мм | 120 |

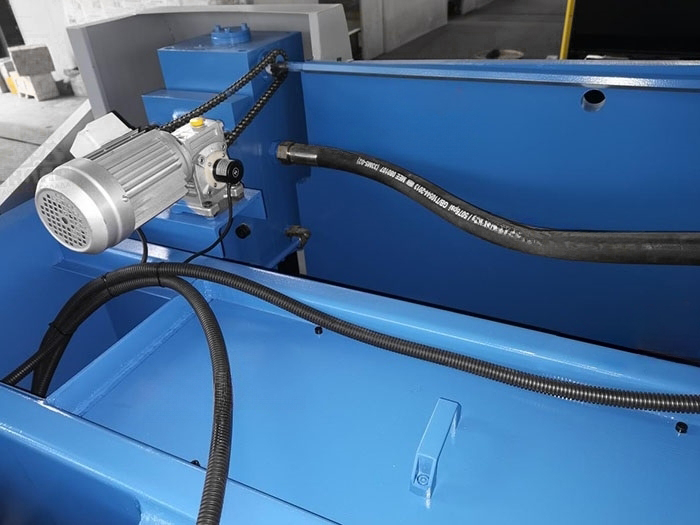

| Тип двигателя для регулировки ползуна | GS6324-4 |
| Мощность двигателя для регулировки ползуна, квт | 0.18 |

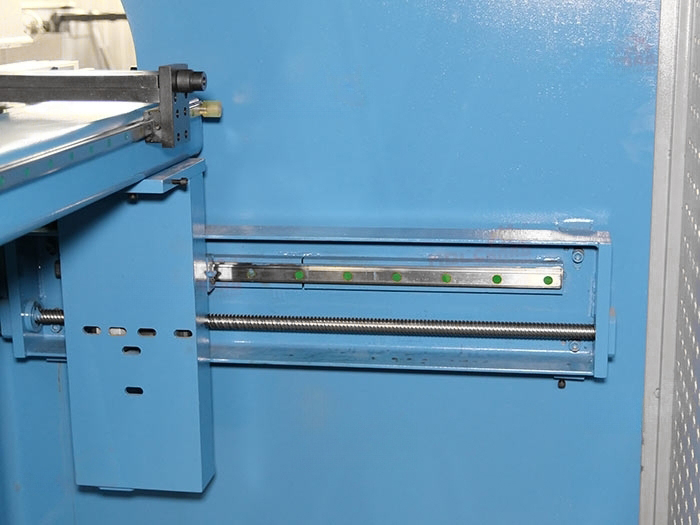

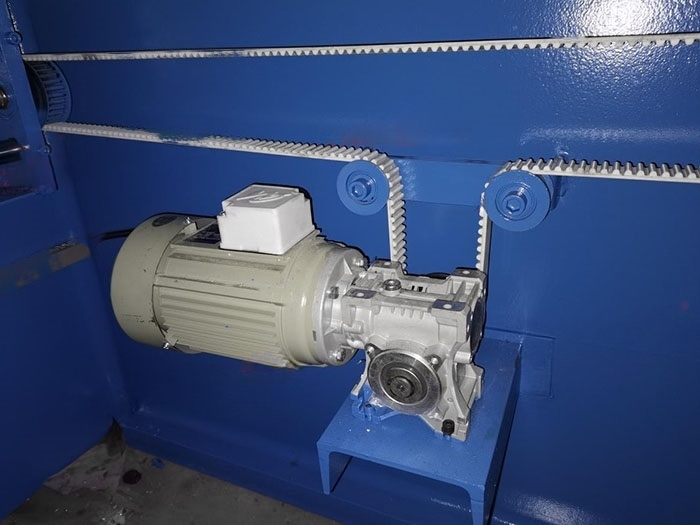

| Тип двигателя для регулировки заднего упора | YS7124-4 |
| Мощность двигателя для регулировки заднего упора, квт | 0.37 |

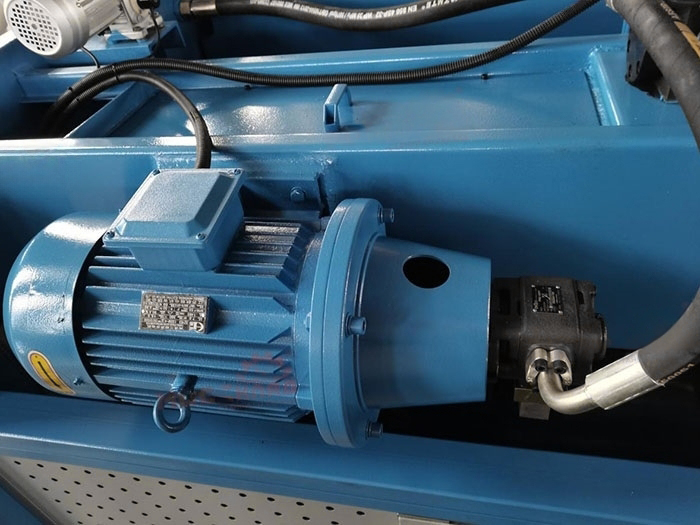

| Тип масляного насоса | NT2-G10F |
| Подача масляного насоса, мл/об | 10 |
| Давление масляного насоса, мпа | 31.5 |
| Электропитание, в/гц | 3x380/50 |
| Мощность двигателя, квт | 4 |
| Длина, мм | 2000 |
| Ширина, мм | 1500 |
| Высота, мм | 1800 |
| Вес, кг | 2500 |
| Размер упаковки, мм | 2000x1650x2000 |
