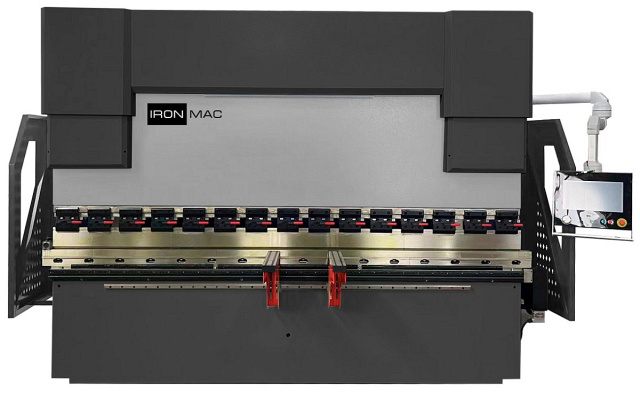

Гидравлические листогибочные прессы IRONMAC HPB-C
Прессы разработаны для выполнения операций гибки металлических листов.
Гидравлические листогибочные прессы применяются для изготовления различных деталей практически во всех отраслях машиностроения.
В автомобильной промышленности с помощью листогиба изготавливают различные детали кузова любых форм и размеров. Та же ситуация и в авиационной отрасли промышленности.
Листогиб применяется для производства различных корпусов и кожухов для многих видов оборудования. Даже корпус привычного нам системного блока компьютера - это результат работы гибочного пресса, не говоря уже о множестве незаметных на первый взгляд вещах, таких как стальные ванны (чугунные изготовляются в процессе литья), различная металлическая кухонная (и не только) посуда, корпуса многих видов светильников и многое многое другое. На каждом шагу нам встречается вещь, в производстве которой принимал участие гидравлический листогибочный пресс.
Преимущества IRONMAC HPB-C
- Системы ЧПУ DE15 (Китай) 15.6” сенсорный дисплей. Русифицированная система ЧПУ с поддержкой до 8-ми осей управления
- Моторизированная система компенсации прогиба типа WILA (Нидерланды)
- Станок укомплектован стандартным широкоуниверсальным комплектом гибочного инструмента (пуансон + матрица)
Конструктивные особенности IRONMAC HPB-C
 |

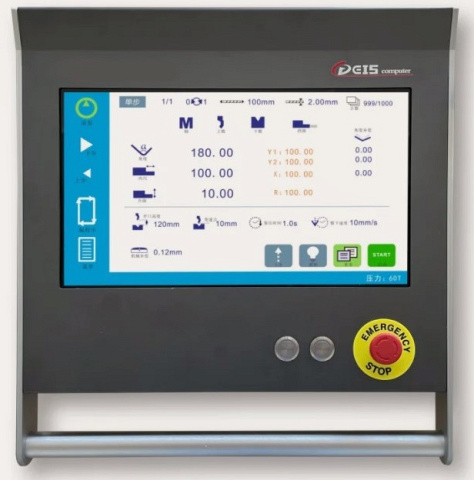

Системы ЧПУ DE15 (Китай) на русском языке 2D-графика, 15.6” сенсорный дисплей;3D – визуализация;Поддержка до 8-ми осей управления;USB порт – 1 шт.; |
 |

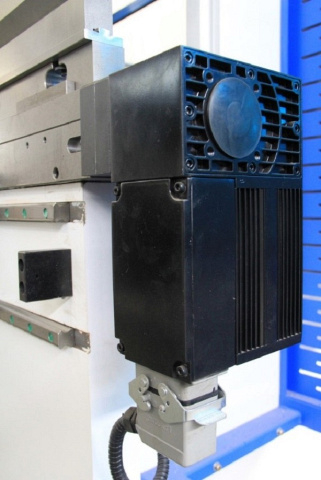

Электромеханический задний упор Электромеханический задний упор с автоматическим перемещением по осям X(550 мм) и R. Перемещение заднего упора осуществляется по линейным направляющим посредством высокоточной шарико-винтовой пары и сервомотора.Три откидывающихся упорных блока вручную перемещаются по двум линейным направляющим вдоль балки заднего упора (оси Z), оснащены тремя упорными поверхностями. |
 |
Электронные линейки Электрогидравлическая синхронизация осей Y1 и Y2.Электронные линейки положения ползуна Givi (Италия)/Fagor (Испания) с точностью до 0,01 мм (ось Y1+Y2). |
 |

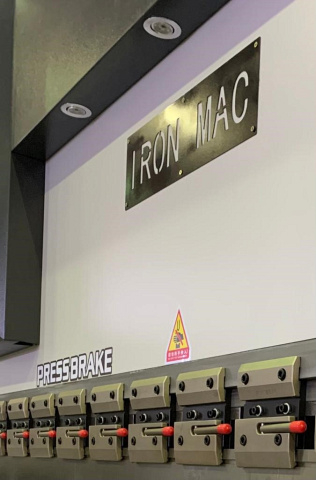

Крепления и линейные направляющие Пресс оснащен креплениями для быстрой смены пуансона.Передние поддерживающие суппорты перемещаются по линейной направляющей. |
 |

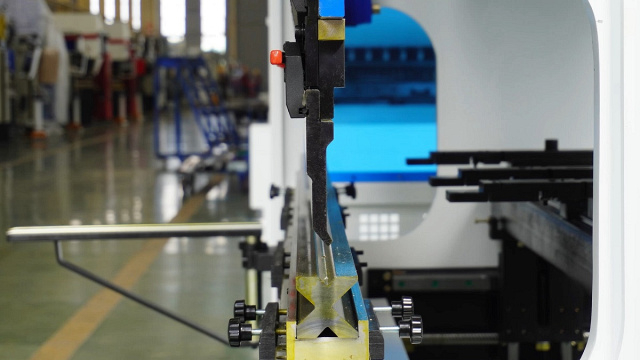

Пуансон и стол Пуансон имеет хвостовик типа Amada/Promecam, набран сегментами.Стол сконструирован под крепление матриц европейского типа, шириной 60 мм.Матрица (4-х сторонняя многоручьевая на всю рабочую длину). |
 |
Моторизированная система компенсации прогиба Моторизированная система компенсации прогиба верхней траверсы стола (бомбирование) тип WILA (Нидерданды).Cистема компенсации прогиба необходима при гибке изделий длиной более 2 м для исключения разницы углов по всей длине заготовки. Моторизованная система работает в автоматическом режиме. Параметры работы просчитываются системой ЧПУ в зависимости от введенных параметров заготовки и используемого инструмента. |
 |
Главный двигатель Главный двигатель лицензионный SIEMENS (Германия). |
 |
LED подсветка LED подсветка зоны гибки. |
Комплектация IRONMAC HPB-C
| Устройство ЧПУ Устройство ЧПУ: 2D-графический сенсорный контроллер DT 15 (Китай), управление 4-мя осями (Y1+Y2+X+R) – русский язык. |
|
| Гидравлическая система: ARGO (Германия) Полное управление с ЧПУ всеми электро-гидравлическими системами, включая блок клапанов давления, блок клапанов синхронизации, блок клапанов подачи, масляной насос. Электронные линейки положения ползуна Givi (Италия)/Fagor (Испания) с точностью до 0,01мм (ось Y1+Y2). |
|
| Задний упор Задний упор имеет автоматическое перемещение по осям X (550 мм) перемещение выполняется с помощью ШВП по линейным направляющим от привода серводвигателя; три упора можно вручную отвести влево или вправо вдоль по двойным линейным направляющим. |
