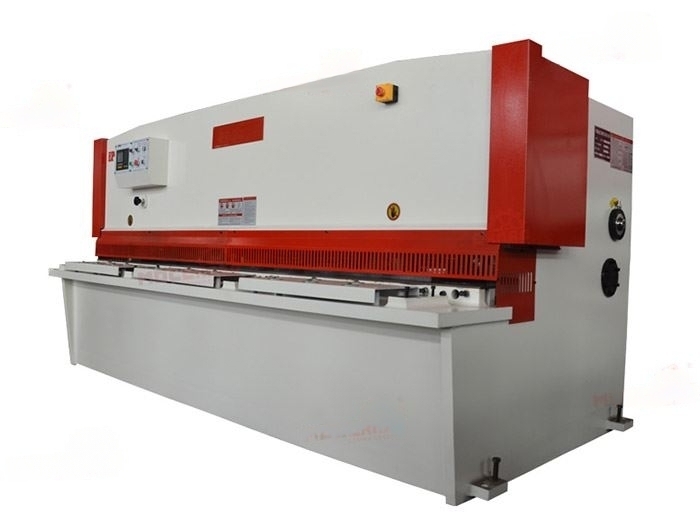

Гидравлическая гильотина QC12Y 8x3200 с ЧПУ Е21S
Особенности
• Гидравлическая гильотина QC12Y - 8x3200 используется для резки листового металла толщиной до 8 мм без образования заусенцев и деформации;
• Жёсткая цельносварная конструкция устойчива к вибрациям при работе. Станок имеет комплектующие от мировых производителей: гидравлическая система BOSCH-REXROTH (Германия), двигатель Domestic (Япония), масляный насос Sumtomo (Япония), серводвигатели Panasonic (Япония);
• Выполнение реза осуществляется с помощью принципа качающейся балки. Такой способ позволяет более точно резать металл, чем при движении балки по прямолинейной траектории;
• Простой в использовании контроллёр ESTUN E21S для автоматизации резки металла. Размещение и позиционирование заготовок с помощью шариковых вставок на рабочем столе и теневой подсветки линии реза;
• Для безопасной работы предусмотрены защитные решётки, которые закрывают прижимные цилиндры, и барьеры, ограничивающие доступ в опасную зону сзади.
Рекомендации
• Гильотины для металла применяется для продольного и поперечного раскроя черного и цветного листового металла, нержавейки и оцинковки, без повреждения поверхности.
Стандартная комплектация:
- Управление ESTUN E21S
- Рабочий стол с шариками
- Передние поддерживающие опоры (мин. 3 шт.) L=800
- Привод заднего упора электро-механический
- Управление задним упором с электроприводом, точность позиционирования упора ± 0.1 мм
- Дистанционная педаль управления
- Набор режущего инструмента (верхний и нижний)
- Комплект инструмента для наладки гильотины
- Руководство по эксплуатации на русском языке
Контроллер ESTUN E21S
 |
|
Конструкция гидравлической гильотины QC12Y
 |
|
 |
|
 |
Вид гильотины qc12y |
* Значение толщины металла (для всех гильотин, кроме Mazanek GM) указано для обычной стали (низкоуглеродистой и углеродистой стали) с пределом кратковременной прочности σВ, который не должен превышать 400 MРa (1 Н/мм2 = 1 MPa). Для работы с материалами, не входящими в группу углеродистых сталей (такие как легированные стали, нержавеющие стали, холоднокатаные стали), необходимо проконсультироваться с сотрудниками компании Невастанкомаш.
Технические характеристики QC12Y 8x3200
| Характеристика | Значение |
|---|---|
| Производитель | Китай |
| Код номенклатуры | 45038 |
| Страна-производитель | КНР |
| Рабочая длина, мм | 3200 |
| Толщина металла, мм | 8 |
| Количество ходов, шт/мин | 10 |
| Угол резки, ° | 1° 30' ° |
| Настройка заднего упора, мм | 20 – 600 |
| Мощность двигателя, квт | 7.5 |
| Длина, мм | 3800 |
| Ширина, мм | 1850 |
| Высота, мм | 1800 |
| Вес, кг | 7000 |
Комплектация QC12Y 8x3200
Стандартная комплектация:
- Управление ESTUN E21S
- Рабочий стол с шариками
- Передние поддерживающие опоры (мин. 3 шт.) L=800
- Привод заднего упора электро-механический
- Управление задним упором с электроприводом, точность позиционирования упора ± 0.1 мм
- Дистанционная педаль управления
- Набор режущего инструмента (верхний и нижний)
- Комплект инструмента для наладки гильотины
- Руководство по эксплуатации на русском языке
