Гидравлическая гильотина QC12Y 6x3200 с ЧПУ Е21S
Особенности
• Гидравлическая гильотина QC12Y - 6x3200 с ЧПУ Е21S используется для резки листового металла толщиной до 6 мм без образования заусенцев и деформации;
• Надёжная жёсткая конструкция обеспечивает безупречную работу на станке. Гильотина оборудована компонентами от мировых производителей: гидравлическая система от Bosch-Rexroth (Германия), масляной насос SUMITOMO (Япония);
• Управление осуществляется при помощи выносной контроллера Estun E21S. С помощью него можно легко настраивать и регулировать зазор, перемещать задний упор, создавать программы для автоматизации производства;
• На гильотине стоят специальные защитные решётки и барьеры для безопасной работы. Они позволяют ограничить доступ в опасные зоны;
• Для прецизионной точности расположения заготовки гильотина имеет шариковые вставки, удобно перещающие лист по рабочему столу, и теневую подсветку линии реза. Удобная централизованная система смазки предназначена для своевременного обеспечения узлов трения смазочным материалом.
Рекомендации
• Гильотины для металла применяется для продольного и поперечного раскроя черного и цветного листового металла, нержавейки и оцинковки, без повреждения поверхности.
Стандартная комплектация:
- Управление ESTUN E21S
- Рабочий стол с шариками
- Передние поддерживающие опоры (мин. 3 шт.) L=800
- Привод заднего упора электро-механический
- Управление задним упором с электроприводом, точность позиционирования упора ± 0.1 мм
- Дистанционная педаль управления
- Набор режущего инструмента (верхний и нижний)
- Комплект инструмента для наладки гильотины
- Руководство по эксплуатации на русском языке
Выносной контроллер ESTUN E21S
 |
|
Конструкция гидравлической гильотины QC12Y
 |
|
 |
|
 |

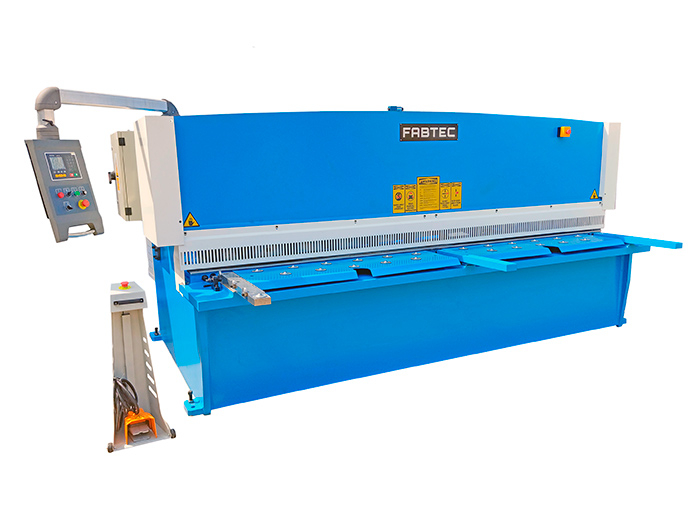

Вид гильотины qc12y |
* Значение толщины металла (для всех гильотин, кроме Mazanek GM) указано для обычной стали (низкоуглеродистой и углеродистой стали) с пределом кратковременной прочности σВ, который не должен превышать 400 MРa (1 Н/мм2 = 1 MPa). Для работы с материалами, не входящими в группу углеродистых сталей (такие как легированные стали, нержавеющие стали, холоднокатаные стали), необходимо проконсультироваться с сотрудниками компании Невастанкомаш.
Технические характеристики QC12Y 6x3200
| Характеристика | Значение |
|---|---|
| Производитель | Китай |
| Код номенклатуры | 45037 |
| Страна-производитель | КНР |
| Рабочая длина, мм | 3200 |
| Толщина металла, мм | 6 |
| Количество ходов, шт/мин | 14 |
| Угол резки, ° | 1° 30' ° |
| Настройка заднего упора, мм | 20 – 600 |
| Мощность двигателя, квт | 7.5 |
| Длина, мм | 4200 |
| Ширина, мм | 1800 |
| Высота, мм | 2000 |
| Вес, кг | 5500 |
| Размер упаковки, мм | 3900x1700x2000 |
